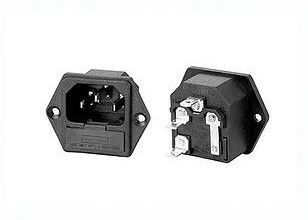

Εγκεκριμένο C14 IEC 60320 ηλεκτρικές υποδοχές 250V 15A κολπίσκων εναλλασσόμενου ρεύματος UL CUL VDE με τον κάτοχο θρυαλλίδων κασετών γυαλιού 10A 5x20mm

Κύριες παράμετροι

Πρότυπα: IEC 60320 C14
Εκτίμηση: εναλλασσόμενο ρεύμα εναλλασσόμενου ρεύματος 15A 250V/10A 250V
Αντίσταση μόνωσης: Λεπτό 100MΩ 500V DC/1
Διηλεκτρική δύναμη: λεπτό 2000V AC/1
Υλικό κατοικίας: Θερμοπλαστικό 94V-2~V-0

Κάτοχος θρυαλλίδων: 5x20 θρυαλλίδα 10A 250V γυαλιού

Διάσταση (χιλ.)

Προϊόντα IEC 60320

Η χρησιμοποίηση το των τμημάτων IEC 60320 στα ηλεκτρικά σχέδια προϊόντων μπορεί να είναι ευεργετική κατά εξαγωγή στις παγκόσμιες αγορές. Τα πρότυπα IEC 60320 είναι μια σειρά προτύπων συγκεκριμένων για τους συνδετήρες, τους κολπίσκους, τους συνδετήρες βουλωμάτων, και τις εξόδους.
Υπάρχουν διάφορα οφέλη που μπορούν να αποκομιστούν για έναν σχεδιαστή εξοπλισμού όταν μετά από τα πρότυπα IEC 60320. Το IEC 60320 είναι η κοινή διεπαφή συνδετήρων σε όλο το βιομηχανοποιημένο κόσμο. Απλοποιεί το στόχο έναν συνδετήρα που χρησιμοποιεί σε ένα σκοινί που τίθεται μαζί με ένα χώρα-συγκεκριμένο βούλωμα. Το IEC 60320 επίσης παρέχει ένα τυποποιημένο πλαίσιο για να εργαστεί από για το σχέδιο προϊόντων και τη δοκιμή. Η βοήθεια αυτών των συνδετήρων αποτρέπει τις ανάρμοστες συνδέσεις από τις διαμορφώσεις σχεδίου οι ίδιοι. Παρέχουν έναν ομοιόμορφο συνδετήρα για τις παρόμοιες τάσεις, εξασφαλίζοντας κατά συνέπεια μια ασφαλή σύνδεση. Ένα άλλο όφελος είναι ότι τα πρότυπα IEC 60320 γίνονται αποδεκτά συνολικά.
Ο κολπίσκος δύναμης εναλλασσόμενου ρεύματος IEC 60320 είναι ο ο συνηθέστερα χρησιμοποιημένος τρόπος ένα αποσπάσιμο σκοινί καθορισμένο τον ηλεκτρικό ή ηλεκτρονικό εξοπλισμό. Με το σχεδιασμό ενός κολπίσκου δύναμης IEC 60320 σε ένα προϊόν, ο κατασκευαστής μπορεί να συνδέσει ένα σκοινί που τίθεται (π.χ. ένα χώρα-συγκεκριμένο βούλωμα σε ένα τέλος και ένας συνδετήρας IEC στο άλλο τέλος) ακριβώς πριν από την αποστολή. Αυτό επιτρέπει στο κατασκευαστή εξοπλισμού για να καταστήσει μια συσκευή για την πώληση παγκόσμια.

Σχεδιασμός των προϊόντων με τους συνδετήρες IEC 60320 C13 και τους κολπίσκους C14

Η χρησιμοποίηση των συνολικά-αποδεκτών τμημάτων ηλεκτρικών συστημάτων, όπως οι συνδετήρες IEC 60320 και οι κολπίσκοι, σε ένα σχέδιο προϊόντων μπορεί να βοηθήσει να επεκτείνει τις εμπορικές ευκαιρίες.

Εφαρμογή

Το IEC 60320 είναι ένα σύνολο προτύπων από το IEC (η διεθνής ηλεκτροτεχνική Επιτροπή) που διευκρινίζει τα συστατικά για τη σύνδεση των σκοινιών παροχής ηλεκτρικού ρεύματος στον ηλεκτρικό εξοπλισμό μέχρι 250V. Ο κολπίσκος δύναμης εναλλασσόμενου ρεύματος IEC 60320 είναι ο ο συνηθέστερα χρησιμοποιημένος τρόπος ένα αποσπάσιμο σκοινί καθορισμένο τον ηλεκτρικό ή ηλεκτρονικό εξοπλισμό. Το σύστημα IEC 60320 χρησιμοποιείται σε όλο το βιομηχανοποιημένο κόσμο. Με το σχεδιασμό ενός κολπίσκου δύναμης IEC 60320 σε ένα προϊόν, ο κατασκευαστής μπορεί να συνδέσει ένα χώρα-συγκεκριμένο σκοινί που τίθεται (π.χ. ένα χώρα-συγκεκριμένο βούλωμα σε ένα τέλος με έναν συνδετήρα IEC 60320 στο άλλο τέλος) ακριβώς πριν από την αποστολή. Αυτό μπορεί να επιτρέψει στο κατασκευαστή εξοπλισμού για να κάνει ένα προϊόν που μπορεί να χρησιμοποιηθεί στις παγκόσμιες αγορές.

Συνδετήρες και κολπίσκοι IEC 60320

Μεταξύ των συστατικών μέσα στο IEC 60320 το σύστημα είναι συνδετήρες και κολπίσκοι. Ένας συνδετήρας είναι το τέλος δύναμης εξόδου ενός σκοινιού που προβλέπει την εξουσία στον εξοπλισμό μέσω της σύνδεσης σε έναν κολπίσκο. Η σύνδεση δύναμης εισαγωγής στον εξοπλισμό καλείται κολπίσκο. Είναι η συσκευή σύνδεσης που παρέχει την πρόσβαση για την ηλεκτρική ενέργεια για να εισαγάγει τον εξοπλισμό.
Επίσης γνωστός ως συζευκτήρες συσκευών, ένας συνδετήρας και ένας κολπίσκος επιτρέπουν τη χρήση των τυποποιημένων κολπίσκων και των χώρα-συγκεκριμένων συνόλων σκοινιού. Αυτό επιτρέπει στους κατασκευαστές για να παραγάγει την ίδια συσκευή για πολλές αγορές, όπου μόνο το σύνολο σκοινιού πρέπει να αλλάξουν για μια ιδιαίτερη αγορά.
Κάθε τύπος συνδετήρα και κολπίσκου προσδιορίζεται με το γράμμα «Γ» που ακολουθείται από έναν αριθμό. Ο αριθμός για τον κολπίσκο συσκευών είναι ένα υψηλότερο από τον αριθμό του αντίστοιχου συνδετήρα.

C13 συνδετήρας και κολπίσκος C14

Ο συνδετήρας C13 και ο κολπίσκος C14 είναι δύο από τα πιό κοινά τμήματα IEC 60320 που χρησιμοποιούνται σε Interpower. Το τοποθετώντας ύφος για το συνδετήρα C13 είναι καλώδιο-υποστήριγμα. Ο κολπίσκος C14 είναι διαθέσιμος ως βίδα-υποστήριγμα ή α αιφνιδιαστικός-μέσα.

C13 συνδετήρας	C14 κολπίσκος

C13 οι συνδετήρες που προσφέρονται από Interpower εκτιμώνται σε 10A/250VAC διεθνές και 15A/250VAC Βόρεια Αμερική με μια εκτίμηση θερμοκρασίας μέχρι 70°C.
C14 οι κολπίσκοι εκτιμώνται επίσης σε 10A/250VAC διεθνές και 15A/250VAC Βόρεια Αμερική με μια εκτίμηση θερμοκρασίας μέχρι 70°C.
Σε Interpower, υπάρχουν πέντε διαφορετικές διαμορφώσεις διαθέσιμες για το C13 συνδετήρας-τέσσερις που ψαρεύονται και μια ευθεία έκδοση. Εάν το διάστημα είναι περιορισμένο μεταξύ του εξοπλισμού και του τοίχου ή εάν το μήκος σκοινιού πρέπει να περιοριστεί στο ελάχιστο, ένας ψαρευμένος συνδετήρας μπορεί να βοηθήσει σε μια ασφαλέστερη δρομολόγηση του καλωδίου, με τη βοήθεια να κρατηθεί το καλώδιο από να γίνει τσιμπημένος ή μπλεγμένος.
Οι κοινές χρήσεις για τον κολπίσκο C13 connector/C14 περιλαμβάνουν το ιατρικό εξοπλισμό, τον εξοπλισμό δοκιμής, και τον εξοπλισμό ΤΠ, μαζί με τις εμπορικές συσκευές, μερικές εγχώριες συσκευές, κέντρα δεδομένων, τις συσκευές διανομής δύναμης, και τον επαγγελματικό εξοπλισμό τροφίμων, για να ονομάσουν μερικές.
