Προσαρμοσμένος αισθητήρας θερμοκρασίας επιφάνειας U με αισθητήρα θερμοκρασίας 100K 1% 3950 Θερμοστάτης NTC θερμικής αντλίας

Περιγραφή

Υπάρχουν τέσσερις κύριοι τύποι αισθητήρων θερμοκρασίας: θερμοστοιχεία, θερμίστορ, ανιχνευτές θερμοκρασίας αντίστασης (RTD) και αισθητήρες θερμοκρασίας IC. Ο αισθητήρας θερμοκρασίας IC περιλαμβάνει επίσης αναλογική έξοδο και ψηφιακή έξοδο.
Η χρήση αισθητήρων θερμοκρασίας: οικιακές συσκευές, εστίες ρύζι, θερμάστρες, αυτοκίνητα, ηλεκτρικά αυτοκίνητα, μηχανή παραγωγής γάλακτος σόγιας, καφετιέρα, καυστήρας, πλυντήριο πιάτων, μηχανή απολύμανσης, πλυντήριο ρούχων, σύστημα ελέγχου θερμοκρασίας αυτοκινήτου, ιατρικό εξοπλισμό, , εξοπλισμός επικοινωνίας Κλιματιστικό, ηλεκτρικό θερμοσίφωνα, καταψύκτης, μπαταρία κινητού τηλεφώνου, φορτιστής, επαγωγική εστία, βραστήρας, κλιματιστικό, ηλεκτρικό θερμοσίφωνο, καταψύκτης, ηλεκτρικό κατσαβίδι, ερμάριο απολύμανσης, ηλεκτρικός φούρνος, συναγερμός πυρκαγιάς, αποθήκευση τροφίμων, καλά, μετρήσεις θερμοκρασίας παγετώνων, στρατιωτικών και άλλων πεδίων.

Διαστάσεις (mm)

Χαρακτηριστικά

Νέα τεχνολογία, σταθερή απόδοση, μακροχρόνια εργασία
Εύρος παραμέτρων: R25: (1,0 έως 1000) KΩ, B25 / 85: (2000 έως 4500) K
Υψηλή ακρίβεια
Διπλή διαδικασία σφράγισης, με καλή μόνωση και αντι-μηχανική πρόσκρουση, αντιολισθητική ικανότητα, υψηλή αξιοπιστία
Χρησιμοποιείται ευρέως σε κλιματιστικά, ψυγεία, θερμοσίφωνες, ηλεκτρικό βραστήρα, ηλεκτρικό φούρνο, εστίες ρύζι, φούρνους μικροκυμάτων και άλλα προϊόντα

ΠΡΟΔΙΑΓΡΑΦΕΣ

Αντοχή (R25 ° C) Εύρος (KΩ): 0,1 έως 1000 KΩ
Αντίσταση (R25 ℃) Επιτρεπόμενη απόκλιση (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Εύρος τιμής Β (K): 3100 έως 4500K
Η τιμή B επιτρέπει σφάλμα (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
Χρησιμοποιήστε εύρος θερμοκρασιών (℃): - 30 ℃ έως 120 ℃ (-22 έως 248 ℉)
Συντελεστής αποσβέσεως (σε αέρα) (mW / ° C): ≥ 2,0 mW / ° C
Θερμική χρονική σταθερά: (σε αέρα) (S): ≤ 30S

ΕΦΑΡΜΟΓΗ

1, Κλιματιστικά, Ψυγεία, Καταψύκτες.
2, Θερμοσίφωνες, Θερμοσίφωνες πόσιμου νερού, Θερμαντήρες αέρα, Πλυντήρια, Θήκες για απολύμανση.
3, Πλυντήρια ρούχων, Πλυντήρια ρούχων, Θερμοκλίκα.

4, Ιατρικές συσκευές

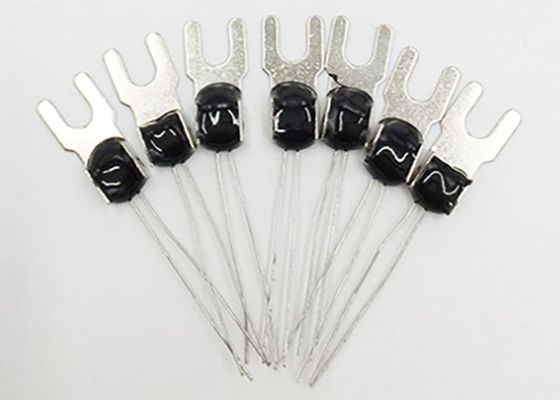

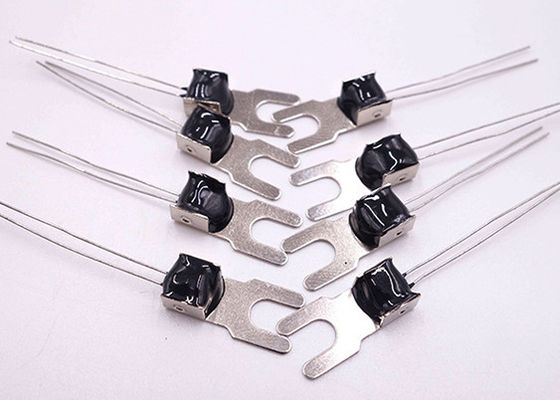

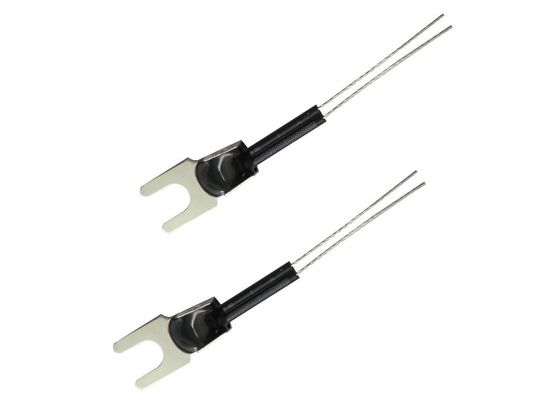

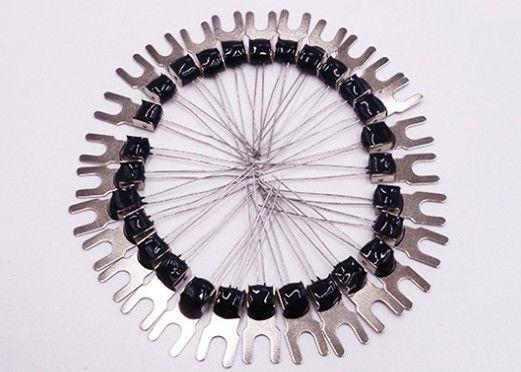

Φωτογραφίες προϊόντων

4 Πιο συνηθισμένοι τύποι αισθητήρων θερμοκρασίας

Ένας αισθητήρας θερμοκρασίας παίζει σημαντικό ρόλο σε πολλές εφαρμογές. Για παράδειγμα, η διατήρηση μιας συγκεκριμένης θερμοκρασίας είναι απαραίτητη για τον εξοπλισμό που χρησιμοποιείται για την παρασκευή ιατρικών φαρμάκων, για τη θέρμανση υγρών ή για τον καθαρισμό άλλου εξοπλισμού. Για εφαρμογές όπως αυτές, η απόκριση και η ακρίβεια του κυκλώματος ανίχνευσης μπορεί να είναι κρίσιμη για τον ποιοτικό έλεγχο.

Πιο συχνά όμως, η ανίχνευση θερμοκρασίας αποτελεί μέρος της προληπτικής αξιοπιστίας. Για παράδειγμα, ενώ μια συσκευή μπορεί να μην εκτελεί πραγματικά δραστηριότητες υψηλής θερμοκρασίας, το ίδιο το σύστημα ενδέχεται να κινδυνεύει από υπερθέρμανση. Αυτός ο κίνδυνος προκύπτει από συγκεκριμένους εξωτερικούς παράγοντες, όπως ένα σκληρό περιβάλλον λειτουργίας ή εσωτερικούς παράγοντες όπως η αυτοθερμία των ηλεκτρονικών. Με την ανίχνευση του χρόνου υπερθέρμανσης, το σύστημα μπορεί να προληφθεί. Σε αυτές τις περιπτώσεις, το κύκλωμα ανίχνευσης θερμοκρασίας πρέπει να είναι αξιόπιστο σε σχέση με το αναμενόμενο εύρος θερμοκρασίας λειτουργίας για την εφαρμογή.

Τύποι αισθητήρων θερμοκρασίας

Η ανίχνευση θερμοκρασίας είναι η βάση για όλες τις προηγμένες μορφές ελέγχου θερμοκρασίας και αντιστάθμισης. Το ίδιο το κύκλωμα ανίχνευσης θερμοκρασίας παρακολουθεί τη θερμοκρασία περιβάλλοντος. Στη συνέχεια, μπορεί να ειδοποιήσει το σύστημα είτε για την πραγματική θερμοκρασία είτε, εάν το κύκλωμα ανίχνευσης είναι πιο έξυπνο, όταν συμβαίνει ένα συμβάν ελέγχου θερμοκρασίας. Όταν ξεπεραστεί ένα συγκεκριμένο ανώτατο όριο θερμοκρασίας, μπορεί να ληφθεί προληπτική δράση από το σύστημα για τη μείωση της θερμοκρασίας. Ένα παράδειγμα αυτού είναι η ενεργοποίηση ενός ανεμιστήρα.

Ομοίως, ένα κύκλωμα ανίχνευσης θερμοκρασίας μπορεί να χρησιμεύσει ως πυρήνας μιας συνάρτησης αντιστάθμισης θερμοκρασίας. Εξετάστε ένα σύστημα όπως ο εξοπλισμός μέτρησης υγρών. Η θερμοκρασία, στην περίπτωση αυτή, επηρεάζει άμεσα την μετρούμενη ένταση. Λαμβάνοντας υπόψη τη θερμοκρασία, το σύστημα μπορεί να αντισταθμίσει τους μεταβαλλόμενους περιβαλλοντικούς παράγοντες, επιτρέποντάς του να λειτουργεί με συνέπεια και συνέπεια. Υπάρχουν τέσσερις τύποι αισθητήρων θερμοκρασίας που χρησιμοποιούνται συνήθως:

1. Θερμοστάτης αρνητικού συντελεστή θερμοκρασίας (NTC)

Ένας θερμίστορ είναι ένας θερμικώς ευαίσθητος αντιστάτης ο οποίος παρουσιάζει μια μεγάλη, προβλέψιμη και ακριβή αλλαγή στην αντίσταση που συσχετίζεται με τις μεταβολές της θερμοκρασίας. Ένας θερμοστάτης NTC παρέχει πολύ υψηλή αντίσταση σε χαμηλές θερμοκρασίες. Καθώς η θερμοκρασία αυξάνεται, η αντίσταση πέφτει γρήγορα. Επειδή ένας θερμίστορ NTC εμφανίζει μια τόσο μεγάλη αλλαγή στην αντίσταση ανά ° C, οι μικρές αλλαγές θερμοκρασίας αντανακλώνται πολύ γρήγορα και με υψηλή ακρίβεια (0,05 έως 1,5 ° C). Λόγω της εκθετικής φύσης της, η έξοδος ενός NTC θερμοστάτη απαιτεί γραμμικοποίηση. Το πραγματικό εύρος λειτουργίας είναι -50 έως 250 ° C για θερμίστορες με φυσικό αέριο ή 150 ° C για πρότυπα.

2. Ανιχνευτής θερμοκρασίας αντίστασης (RTD)

Μια RTD, επίσης γνωστή ως θερμόμετρο αντίστασης, μετρά τη θερμοκρασία συσχετίζοντας την αντίσταση του στοιχείου RTD με τη θερμοκρασία. Μια ΕΤΑ αποτελείται από μια μεμβράνη ή, για μεγαλύτερη ακρίβεια, από ένα σύρμα τυλιγμένο γύρω από ένα κεραμικό ή γυάλινο πυρήνα. Οι πιο ακριβείς τεχνολογίες Ε & ΤΑ κατασκευάζονται με πλατίνα, αλλά οι χαμηλότερες δαπάνες μπορούν να γίνουν από νικέλιο ή χαλκό. Ωστόσο, το νικέλιο και ο χαλκός δεν είναι τόσο σταθεροί ούτε επαναλαμβανόμενοι. Τα RTD Platinum προσφέρουν αρκετά γραμμική απόδοση, η οποία είναι εξαιρετικά ακριβής (0,1 έως 1 ° C) στους -200 έως 600 ° C. Παρέχοντας τη μεγαλύτερη ακρίβεια, οι RTD τείνουν επίσης να είναι οι πιο ακριβοί από τους αισθητήρες θερμοκρασίας.

3. Θερμοστοιχείο

Αυτός ο τύπος αισθητήρα θερμοκρασίας αποτελείται από δύο σύρματα διαφορετικών μετάλλων συνδεδεμένα σε δύο σημεία. Η μεταβαλλόμενη τάση μεταξύ αυτών των δύο σημείων αντικατοπτρίζει ανάλογες μεταβολές της θερμοκρασίας. Τα θερμοστοιχεία είναι μη γραμμικά, που απαιτούν μετατροπή όταν χρησιμοποιούνται για έλεγχο θερμοκρασίας και αντιστάθμιση, συνήθως επιτυγχάνονται χρησιμοποιώντας έναν πίνακα αναζήτησης. Η ακρίβεια είναι χαμηλή, από 0,5 έως 5 ° C. Ωστόσο, λειτουργούν σε όλο το ευρύτερο εύρος θερμοκρασίας, από -200 έως 1750 ° C.

4. Αισθητήρες με βάση ημιαγωγούς

Ένας αισθητήρας θερμοκρασίας με ημιαγωγό τοποθετείται σε ολοκληρωμένα κυκλώματα (ICs). Αυτοί οι αισθητήρες είναι ουσιαστικά δύο πανομοιότυπες δίοδοι με ευαίσθητη στην θερμοκρασία τάση έναντι χαρακτηριστικών ρεύματος που μπορούν να χρησιμοποιηθούν για την παρακολούθηση των αλλαγών στη θερμοκρασία. Προσφέρουν μια γραμμική απόκριση αλλά έχουν τη χαμηλότερη ακρίβεια των βασικών τύπων αισθητήρων στους 1 έως 5 ° C. Έχουν επίσης τη βραδύτερη απόκριση (5 έως 60 δευτερόλεπτα) σε όλο το στενότερο εύρος θερμοκρασιών (-70 έως 150 ° C).
