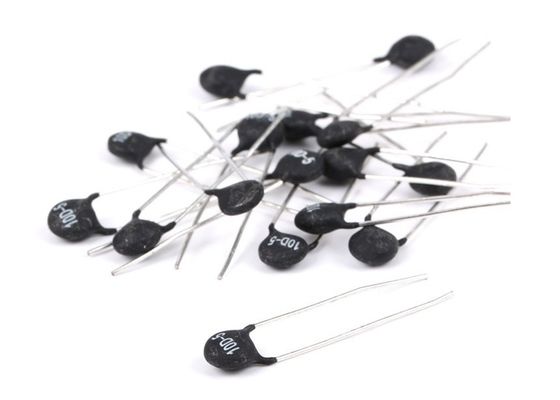

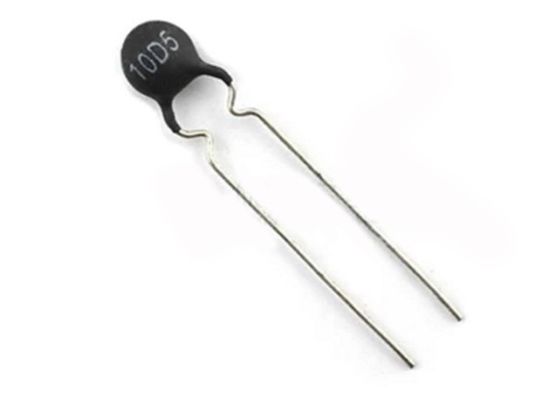

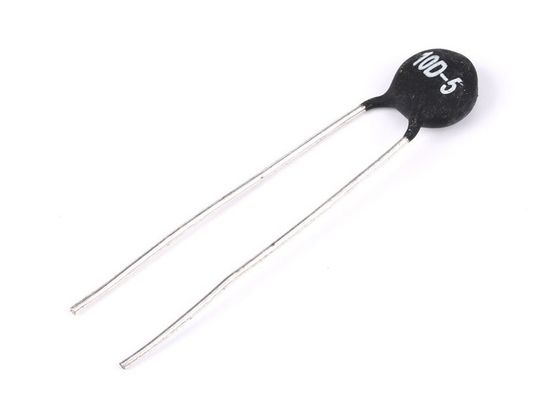

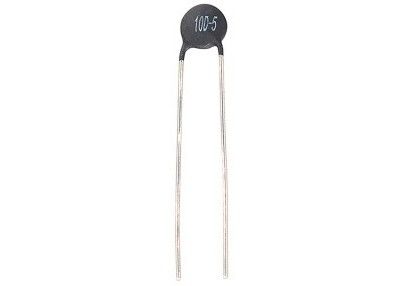

Μέσω του τσιπ MF72 10D-5 10Ohm 5mm πίσσα 5mm θερμικών αντιστάσεων δύναμης NTC τρυπών 0.7A αρνητικός αντιστάτης συντελεστή θερμοκρασίας 6mW
ΠΕΡΙΛΗΨΗ
Αυτό είναι ένας αρνητικός αντιστάτης συντελεστή θερμοκρασίας οι ο οποίος αλλαγές αντίστασης με την περιβαλλοντική θερμοκρασία αλλάζουν. Η θερμική αντίσταση περιλαμβάνει 2 ή 4 είδη μεταλλικών οξειδίων του σιδήρου, του νικελίου, του κοβαλτίου, του μαγγάνιου και του διαμόρφωσης του χαλκού, και που συμπυκνώνεται σε υψηλής θερμοκρασίας (1200 έως 1500)
Εφαρμογές
Παροχή ηλεκτρικού ρεύματος μετατροπής, δύναμη διακοπτών, δύναμη UPS, είδη ηλεκτρικού heter, ηλεκτρονικοί λαμπτήρες εξοικονόμησης ενέργειας, ηλεκτρονικό έρμα κ.λπ. όλα τα είδη proterction δύναμης cicuit των ηλεκτρονικών εξοπλισμών, proterction ινών του CRT, βολβού και άλλων λαμπτήρων φωτισμού.
Διάσταση και αποδόσεις
Τύπος |
Εκτιμημένος Αντίσταση |
(α) | Δ | Λ | Φ |
Διαστάσεις (Μονάδα: χιλ.) |
|
Μέγιστος σταθερός Κρατικό ρεύμα |
Dmax | Lmin | F±1 | Tmax | δ | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
Τι είναι μια θερμική αντίσταση NTC;
Μια θερμική αντίσταση είναι ουσιαστικά ένας αντιστάτης που αλλάζει την ηλεκτρική αντίστασή του στις ποικίλες θερμοκρασίες. Το όνομα προέρχεται από ένα μίγμα θερμικού και του αντιστάτη. Χρησιμοποιούνται στα πλυντήρια, τα στεγνωτήρια και ακόμη και τα ψυγεία και οι ψυκτήρες ως θερμοστάτες ή η ευαίσθητη ασφάλεια θερμοκρασίας αποκόπτουν τις συσκευές. Επειδή η ηλεκτρική αντίστασή τους στις διάφορες θερμοκρασίες είναι γνωστή, είναι εύκολο για τη συσκευή να ελεγχθεί μια θερμική αντίσταση και να ανιχνευθεί πότε ορισμένες θερμοκρασίες επιτυγχάνονται.
Πώς να εξετάσει μια θερμική αντίσταση NTC
Εκτός αν μπορείτε να δει ένα καλώδιο έχει έρθει χαλαρά εσείς είναι απίθανο να δει τίποτα φυσικά λανθασμένο. Η διάγνωση γίνεται με τη μέτρηση της αντίστασης με έναν μετρητή συνοχής (ή πολυ). Δεν μπορώ να δώσω τις αναγνώσεις για όλες τις θερμικές αντιστάσεις επειδή ποικίλλουν, ειδικά στους διαφορετικούς τύπους συσκευών, αλλά πρέπει να είστε σε θέση να πάρετε μια ανάγνωση και στα δύο τερματικά. Εάν είναι απολύτως ανοικτό κύκλωμα είναι πιθανό να είναι ελαττωματικό.
Οι αναγνώσεις στη θερμική αντίσταση NTC ενός πλυντηρίου μπορούν παραδείγματος χάριν να είναι κάτι σαν 12000 ωμ σε 25°C ή 3243 ωμ σε 60 ° Γ. Η αντίσταση σε 0 ° Γ μπορεί να είναι περισσότεροι όπως 36000 ωμ. Εντούτοις, μπορεί να είναι δυνατό για τις αναγνώσεις να είναι παρόν αλλά ανακριβές. Παραδείγματος χάριν, οι αριθμοί αντίστασης που μπορώ να δω σε ένα παλαιό εγχειρίδιο πλυντηρίων Hotpoint είναι κατάλληλοι τις αναγνώσεις αντίστασης με να πουν συν ή μείον 6% για την αντίσταση σε 0° κάτω συν ή μείον 2% για την αντίσταση σε 60° που υπονοεί ότι οι αναγνώσεις έξω από αυτές τις παραμέτρους είναι ανακριβείς. Επομένως χωρίς την ακριβή ανάγνωση που αναμένεται για οποιαδήποτε μεμονωμένη θερμική αντίσταση δεν μπορείτε να είστε βέβαιοι εάν είναι σωστό ή όχι.
Εάν δεν παίρνετε καμία ανάγνωση αντίστασης καθόλου (ανοικτό κύκλωμα) έπειτα είναι πιθανώς ελαττωματικό αλλά πρέπει τουλάχιστον να το ελέγξετε στις διαφορετικές θερμοκρασίες με να τοποθετήσετε μιας σε ένα πιατάκι του θερμού νερού παραδείγματος χάριν και προσεκτικά να προσθέσετε που βράζεται πρόσφατα. Όσο καυτότερη η θερμοκρασία η λιγότερη αντίσταση πρέπει να μετρηθεί.
Τι NTC αντιπροσωπεύει;
NTC αντιπροσωπεύει τον αρνητικό συντελεστή θερμοκρασίας που βασικά σημαίνει ότι η ηλεκτρική αντίστασή τους μειώνεται με την αυξανόμενη θερμοκρασία.
