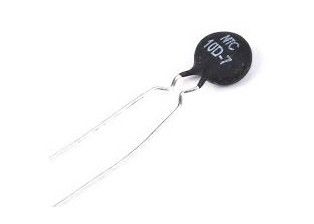

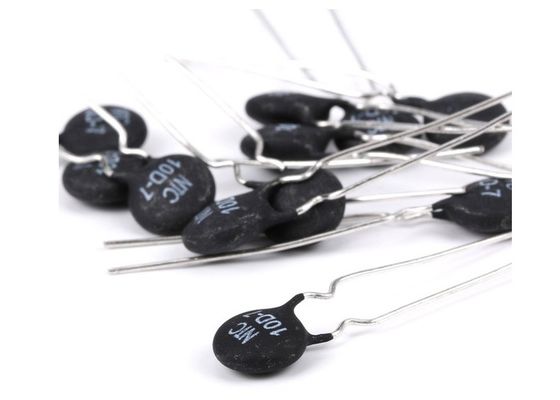

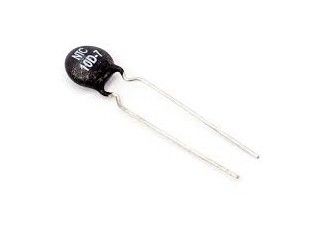

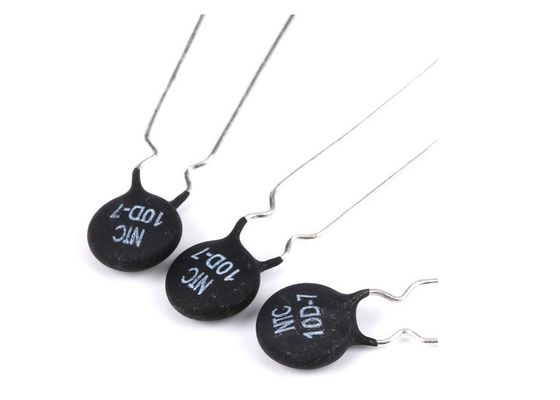

Ρεύμα κύματος που περιορίζει το δίσκο NTC 10D-7 αντιστατών θερμικών αντιστάσεων δύναμης NTC MF72 θερμική καταστολή Posistor αντιστατών 10D7
Περιγραφή
Αυτό το προϊόν καταστέλλει αποτελεσματικά τα ρεύματα κύματος που παράγονται κατά τον αλλαγή των ρυθμιστών δύναμης
ανοίγεται.
Η θερμική αντίσταση NTC πρέπει να συνδεθεί σωρηδόν με το κύκλωμα πηγής ισχύος για να αποφύγει το ρεύμα κύματος στη στιγμή όταν ανοίγονται τα ηλεκτρονικά κυκλώματα. Η συσκευή μπορεί αποτελεσματικά να καταστείλει το ρεύμα κύματος, και η αντίσταση και η κατανάλωση ισχύος της μπορούν να μειωθούν πολύ μετά από αυτήν μέσω της συνεχούς επίδρασης του ρεύματος ώστε να μη επηρεαστεί το κανονικό ρεύμα εργασίας. Επομένως η θερμική αντίσταση δύναμης NTC είναι το καταλληλότερο και αποδοτικό όργανο για να συγκρατήσει το ρεύμα κύματος και να προστατεύσει τις ηλεκτρονικές συσκευές από την καταστροφή.
Χαρακτηριστικά γνωρίσματα
1. Ο μόλυβδος δεν περιλαμβάνεται στο κεραμικό στοιχείο, τις λήξεις, την ύλη συγκολλήσεως για την εσωτερική σύνδεση και τη ρητίνη επιστρώματος.
2. Ο καταλληλότερος για τις παροχές ηλεκτρικού ρεύματος λιγότερο από 100W 3. Άριστα χαρακτηριστικά αποκατάστασης λόγω του επιστρώματος ρητίνης με τα άριστα χαρακτηριστικά θερμότητας
4. Ιδιαίτερα αξιόπιστος
Εφαρμογές
1. Παροχές ηλεκτρικού ρεύματος μετατροπής
2. CRT όργανα ελέγχου
3. Έγχρωμη τηλεόραση
4. Παροχές ηλεκτρικού ρεύματος VCR
5. Άλλα κυκλώματα δύναμης
Κύριες παράμετροι και διάσταση
P/N |
Εκτιμημένος Αντίσταση |
(α) | Δ | Λ | Φ |
Διαστάσεις (Μονάδα: χιλ.) |
|
Μέγιστος σταθερός Κρατικό ρεύμα |
Dmax | Lmin | F±1 | Tmax | δ | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8.5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8.5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8.5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8.5 | 25 | 5 | 5 | 0,55 |
Κύκλωμα εφαρμογής
Προσδιορισμός του επιτρεπόμενου ρεύματος
ΕΥΡΩΣΤΙΑ ΤΩΝ ΛΗΞΕΩΝ
Οι μόλυβδοι καλύπτουν τις απαιτήσεις του IEC 60068-2-21.
Δοκιμή | Όροι δοκιμής | Παρατηρήσεις |
Εκτατή δύναμη | Δοκιμή Ua1: Στερεώστε το σώμα με μια δύναμη εφαρμοσμένος σε κάθε μόλυβδο 10 [Ν] για 10 [s] |
Καμία ορατή ζημία |
Κάμπτοντας δύναμη | Δοκιμή Ub: Στερεώστε το σώμα με δύο 90°-κάμψεις μέσα αντίθετη κατεύθυνση σε μια δύναμη 10 [Ν] |
Καμία ορατή ζημία (Φλούδα μακριά του επιστρώματος κατά μήκος μόλυβδος αποδεκτός) |
Μηχανικές απαιτήσεις
Στοιχείο | Απαιτήσεις | Μέθοδος δοκιμής |
1.Solder-δυνατότητα | Τα τερματικά θα κονσερβοποιηθούν ομοιόμορφα, και area≥95% του | Βυθίζοντας theNTC τερματικά σε ένα βάθος 15mm σε ένα συγκολλώντας λουτρό 245±5℃ και στη θέση 6mm μακριά από το σώμα NTC για 3±0.5s (δείτε iec68-2-20 /GB2423.28 TA) |
2.Resistance στη θερμότητα συγκόλλησης |
Καμία ορατή μηχανική ζημία. ΔR/RN ≤20% (ΔR =∣RN-RN'∣) |
Βυθίζοντας τα τερματικά NTC σε ένα βάθος 15mm σε ένα συγκολλώντας λουτρό 260±5℃ και στη θέση για 6mm κατωτέρω από το σώμα NTC για 3±0.5s.After recovering4-5h κάτω από 25±2℃. Η εκτιμημένη μηά αξία RN αντίστασης δύναμης θα μετρηθεί. (Δείτε τη φυματίωση iec68-2-20 το /GB2423.28) |
3.Strength του τερματικού μολύβδου |
Κανένας ξεσπήστε ΔR/RN ≤20% (ΔR =∣RN-RN'∣) |
Στερεώστε το σώμα και εφαρμόστε μια δύναμη βαθμιαία σε κάθε μόλυβδο μέχρι 10N και κρατά έπειτα για 10sec, κρατά το σώμα και εφαρμόζει μια δύναμη σε κάθε μόλυβδο μέχρι 90°slowly σε 5N στην κατεύθυνση του άξονα μολύβδου και κρατά έπειτα για 10sec, και κάνετε αυτό στην αντίθετη κατεύθυνση επαναλαμβάνει για άλλο τερματικό. Μετά από να ανακτήσει 4~5h κάτω από 25±2℃, η εκτιμημένη μηά αξία RN αντίστασης δύναμης θα μετρηθεί. (Δείτε iec68-2-21/GB2423.29 UA/Ub) |
Δοκιμή αξιοπιστίας
Στοιχείο | Απαιτήσεις | Μέθοδος δοκιμής |
1.Temp. Δοκιμή ανακύκλωσης |
Καμία ορατή μηχανική ζημία. ΔRN/RN ≤20% (ΔR =∣RN-RN'∣) |
TA: - φυματίωση 5min→ 40±3℃/30min→25±2℃/: κύκλοι 160±3℃/30min→25±2℃/5min: 5times Μετά από να ανακτήσει 4~5 χ κάτω από 25±2℃, η εκτιμημένη μηά αξία RN αντίστασης δύναμης θα μετρηθεί. |
2.Electrical δοκιμή ανακύκλωσης |
Περιβαλλοντικά temp. Σειρά: 25℃±2℃. Κύκλοι: 2,000times/από: s 5 s/55 Ρεύμα δοκιμής: 7A Μετά από να ανακτήσει 4~5h κάτω από 25±2℃, η εκτιμημένη μηά αξία RN αντίστασης δύναμης θα μετρηθεί. |
|
3.LoadLife (αντοχή) εξεταστικός |
Περιβαλλοντικά temp. Σειρά: 25℃±2℃ 7A/1,000±24h Μετά από να ανακτήσει 4~5 χ κάτω από 25±2℃, η εκτιμημένη μηά αξία RN αντίστασης δύναμης θα μετρηθεί. |
|
4. Δοκιμή υγρασίας |
Καμία ορατή μηχανική ζημία. ΔRN/RN ≤20% (ΔR =∣RN-RN'∣) |
Περιβαλλοντικά temp. σειρά: 40℃±2℃ ΔΕΞΙΆ: 93±3%, ενεργοποιημένος χρόνος: 1000±24 χ Μετά από να ανακτήσει 4~5 χ κάτω από 25±2℃, η εκτιμημένη μηά αξία RN αντίστασης δύναμης θα μετρηθεί. |
