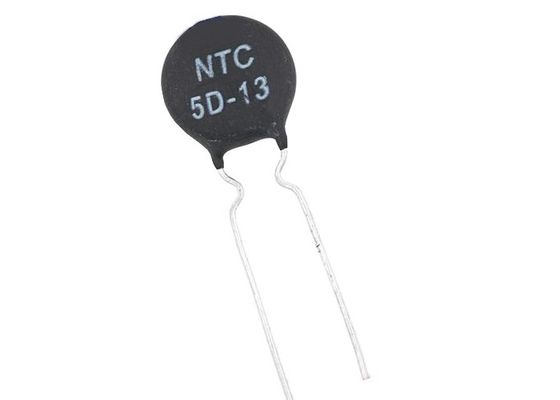

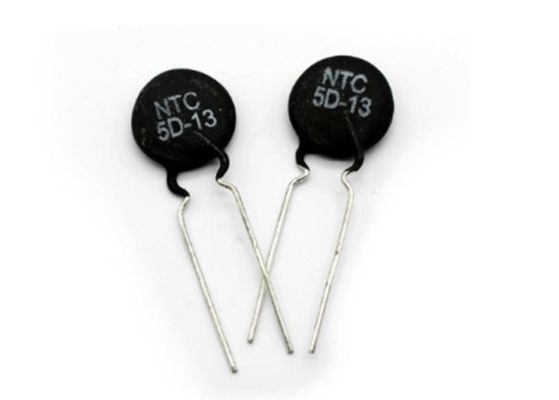

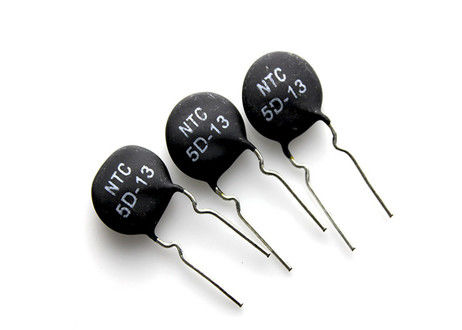

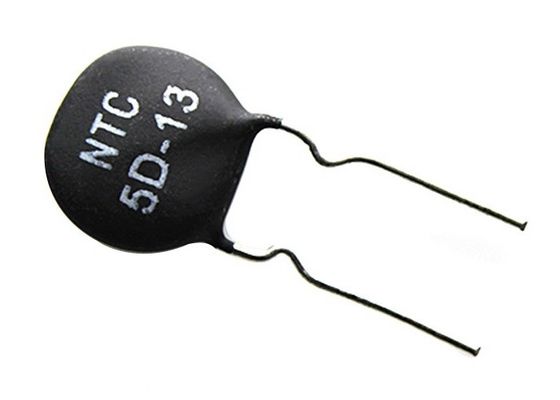

Μέσα από τρύπα NTC 5D-13 MF72 NTC Θερμοστάτη Θερμικός αντίσταση σε καταιγισμό Περιορισμός ρεύματος 5 Ωμ 13mm 5D13 ICL Pitch 7.5mm
Χαρακτηριστικά
1. σειράς MF72 σε μορφή ακτινοειδούς ρητίνης.
2Μικρή διάσταση, ισχυρή, ισχυρή στην περιορισμό του ρεύματος εισόδου.
3Γρήγορη ανατροφοδότηση.
4. μεγάλη σταθερά υλικού, χαμηλότερη αντοχή σε υπολείμματα.
5Μακροχρόνια ζωή, υψηλή αξιοπιστία.
6Ολοκληρωμένο μέρος, ευρύ εύρος λειτουργίας.
7. θερμοκρασία λειτουργίας -55~+200
Εφαρμογή
1- Μετατροπή ισχύος, διακόπτης τροφοδοσίας, τροφοδοσία UPS.
2- Φώτα εξοικονόμησης ενέργειας, βαλαστί.
3Ηλεκτρονικό κύκλωμα, τροφοδοτικό κύκλωμα.
Αρχή επιλογής
1. Μέγιστο ρεύμα λειτουργίας > Πραγματικό ρεύμα λειτουργίας στον κυκλώνα τροφοδοσίας
2, Μηδενική αντίσταση ισχύος σε 25C
εκ των οποίων, E: τάση κυκλώματος, Im: ρεύμα υπερβολικής τάσης
Για ισχύ μετατροπής, ισχύ αναστροφής, ισχύ διακόπτη, ισχύ UPS, Im=100 φορές ρεύμα λειτουργίας
Για πυρίτιο, θερμαντήρα, Im = 30 φορές το ρεύμα λειτουργίας
Προβολή και διάσταση (μονάδα: mm)
Ηλεκτρικές επιδόσεις
Α/Δ | Αξιολογημένη | (Α) | D | Α | F | Μέγεθος | |
Μαξ. Σταθερά. | Dmax | Ελάχιστο | F±1 | Tmax | d | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0.7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0.5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0.55 |
8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
16D-7 | 16 | 0.7 | 8.5 | 25 | 5 | 5 | 0.55 |
20D-7 | 20 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
22D-7 | 22 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
33D-7 | 33 | 0.5 | 8.5 | 25 | 5 | 5 | 0.55 |
3D-9 | 3 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
60D-9 | 60 | 0.8 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
2.5D-11 | 2.5 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
3D-11 | 3 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
4D-11 | 4 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
5D-11 | 5 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
6D-11 | 6 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
8D-11 | 8 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
10D-11 | 10 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
12D-11 | 12 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
16D-11 | 16 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
20D-11 | 20 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
22D-11 | 22 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
30D-11 | 30 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
33D-11 | 33 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
1.3D-13 | 1.3 | 7 | 14.5 | 25 | 7.5 | 6 | 0.78 |
1.5D-13 | 1.5 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
3D-13 | 3 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
4D-13 | 4 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
5D-13 | 5 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
6D-13 | 6 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
7D-13 | 7 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
8D-13 | 8 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
10D-13 | 10 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
12D-13 | 12 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
15D-13 | 15 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
16D-13 | 16 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
20D-13 | 20 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
30D-13 | 30 | 2.5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
47D-13 | 47 | 2 | 14.5 | 25 | 7.5 | 6 | 0.78 |
