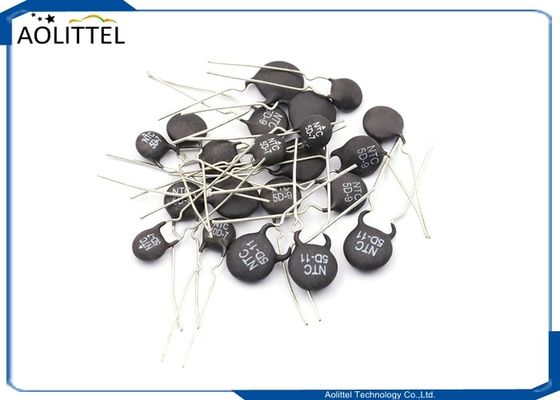

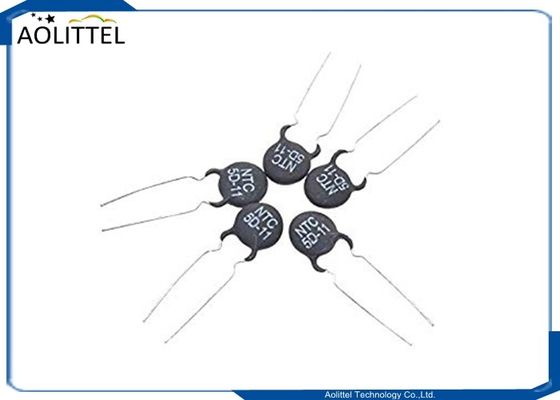

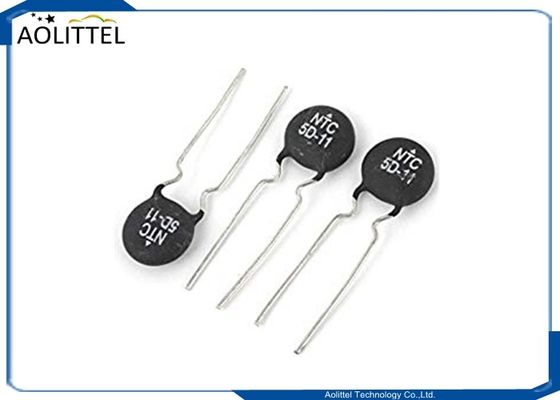

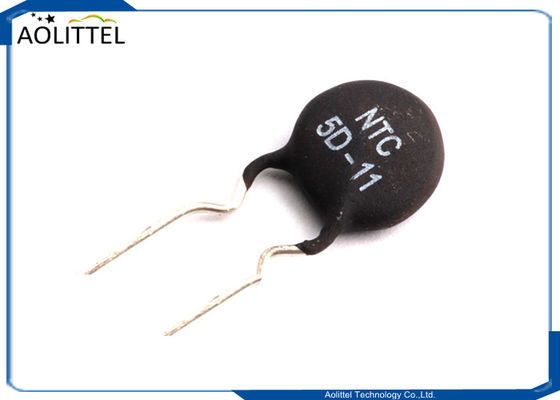

5 ωμ 4A μέσω του ρεύματος κύματος θερμικών αντιστάσεων δύναμης NTC τρυπών που περιορίζει το διάστημα μολύβδου MF72-5D-11 7.5mm

5 Ωμ 4A Μέσα από την ισχύ τρύπας NTC Θερμοστήρας Σορζ ρεύμα περιορισμού MF72-5D-11 7.5mm Πρωτεύουσα απόσταση

Περιγραφή

* Οι θερμιστές NTC είναι αξιόπιστοι και σταθεροί, με ευρύ φάσμα ελέγχου υπερεύματος.
* Έχοντας μικρό μέγεθος και μεγάλη ισχύ, έχουν ισχυρή ικανότητα να αναστέλλουν το ρεύμα υπερτάσεως.
* Μεγάλη σταθερά υλικού (αξία Β), με μικρή υπολειμματική αντίσταση.
* Αντοχή σε θερμικά σοκ, με ευρύ φάσμα θερμοκρασίας λειτουργίας.
* Χρησιμοποιείται για τον έλεγχο του ρεύματος εισόδου του κινητήρα, των θερμαντήρων, του σταθεροποιητή τάσης της λάμπας, του ηλεκτρονικού λαμπτήρα εξοικονόμησης ενέργειας, του ηλεκτρονικού διορθωτή και άλλων ηλεκτρονικών εγκαταστάσεων.

Σημείωση: Ο θερμιστής δεν μπορεί να χρησιμοποιείται παράλληλα στο κύκλωμα.

Προδιαγραφές

* Ονομασία προϊόντος: NTC θερμοστάτη
* Χρώμα: Μαύρο, Ασημένιο
* Υλικό: κεραμική, μέταλλο
* Πρότυπο: 5D-11
* Μηδενική αντίσταση ισχύος @ 25C: 5 Ωμ
* Αξία Β: >/=2700
* Δείκτης χρόνου θερμικής ανάρρωσης: 45s
* Σταθερή θερμική διάχυση: 13mw/C
* Θερμοκρασία λειτουργίας: -50-200C
* Μέγιστο ρεύμα σταθερής κατάστασης: 4A
* 25C Μείωση της αντίστασης: = 0,139 Ωμ
* Τύπος μολύβδου: ακτινοβολία
* Σχήμα μολύβδου: Πληροφόρηση
* Σφραγίδα πιν: 7.5mm
* Μέγεθος μολύβδου (περίπου): 0,7 x 25mm / 0,03 x 1 inch (D * L)
* Μέγεθος σώματος (περίπου): 11 x 4.8mm / 0.43 x 0.19inch (D * T)

Πώς επιλέγετε τον σωστό τύπο θερμοστάτη NTC για να περιορίσετε το ρεύμα εισροής για χωρητικές εφαρμογές;

Το ρεύμα εισόδου αναφέρεται στο μέγιστο, στιγμιαίο ρεύμα εισόδου που λαμβάνεται όταν η ισχύς εφαρμόζεται στην παροχή ενέργειας ενός ηλεκτρονικού συστήματος.Ένα σύστημα συνεχούς ροής έχει έναν κεφαλαιοποιητή εισόδου και ένα σύστημα εισόδου κυκλικού ρεύματος έχει έναν διορθωτή εισόδου και έναν κεφαλαιοποιητή που μπορεί να παρουσιάσει υψηλό ρεύμα εισόδου όταν το σχετικό εξοπλισμό ενεργοποιείταιΕάν δεν ληφθούν μέτρα για να ελαχιστοποιηθεί αυτό το ρεύμα εισροής, μπορεί να βλάψει τις συσκευές ισχύος και να μειώσει τη διάρκεια ζωής του εξοπλισμού.Ένας ασφαλής και οικονομικά αποδοτικός τρόπος για τη μείωση του ρεύματος εισροής είναι να χρησιμοποιηθεί ένας περιοριστής ρεύματος εισροής (περιοριστής υπερέντασης), ο οποίος είναι ένας ειδικός τύπος θερμιστή με αρνητικό συντελεστή θερμοκρασίας (NTC).

Το ρεύμα εισόδου εμφανίζεται τη στιγμή που ανοίγεται ο διακόπτης ισχύος.Αυτό συμβαίνει επειδή ο πυκνωτής του φίλτρου εισόδου ενεργεί ως σύντομη και η ελάχιστη ισοδύναμη σειρά αντίστασης (ESR) και η αντίσταση της γραμμής είναι μόνο λίγα εκατομμύρια ohms, το οποίο μπορεί να οδηγήσει σε υψηλό ρεύμα εισροής.

Τέσσερις παράγοντες μπορούν να επηρεάσουν το ρεύμα εισόδου:

1. Ενέργεια του ρεύματος εισόδου
2. Ελάχιστη αντίσταση που απαιτείται από τον θερμιστήρα NTC (σε t = 0)
3. ρεύμα σταθερής κατάστασης
4. Θερμοκρασία περιβάλλοντος

Θα παρουσιάσουμε τις λεπτομέρειες αυτών των τεσσάρων στοιχείων. Πρώτα θα εξετάσουμε την ενέργεια του ρεύματος εισόδου, το οποίο προκαλείται από τους πυκνωτές εισόδου που εκφράζεται ως:

(ισότητα 1)

Που:

Ε = Ενέργεια του ρεύματος εισροής
C = τιμή χωρητικότητας (F)
VΠΙΑΚ= Αποτέλεσμα κορυφαίας τάσης

Η ελάχιστη αντίσταση που απαιτείται από τον θερμιστήρα NTC θα ποικίλλει από μια εφαρμογή στην άλλη, ανάλογα με την τάση της γραμμής, το μέγιστο ρεύμα εισροής,και ο επιθυμητός περιορισμός ρεύματος εισροής λόγω των ονομαστικών τιμών ασφάλειας και διακόπτηΩς γενικός κανόνας, εάν το μέγιστο επιτρεπόμενο ρεύμα εισόδου δεν είναι γνωστό,είτε οι προδιαγραφές της γέφυρας διόδου ή οι ενδείξεις από το οσιλοσκόπιο του ρεύματος εισροής θα υπαγορεύουν την ελάχιστη αντίσταση που απαιτείται από τον θερμοστάτη NTCΣυνήθως, το ένα τρίτο του παρατηρούμενου ρεύματος εισόδου από τις ενδείξεις του οσιλοσκόπου είναι αποδεκτό.

Για παράδειγμα:

(ισότητα 2))

Που:
RΜΙΝ= Ελάχιστη αντίσταση που απαιτείται από τον θερμιστήρα NTC σε t = 0 και θερμοκρασία = 25 oC
Εγώ...ΕΠΙΤΡΟΠΟΣ= Επιθυμημένο όριο ρεύματος εισροής
Το ρεύμα λειτουργίας πρέπει να είναι ίσο ή χαμηλότερο από το ονομαστικό ρεύμα σταθερής κατάστασης του θερμιστήρα NTC.

Το μέγιστο ρεύμα σταθερής κατάστασης μπορεί να βρεθεί με:

(ισότητα 3)

Που:
Εγώ...Επικαιροποίηση= Μέγιστο ρεύμα σταθερής κατάστασης
Η ισχύς εξόδου = Η ισχύς εξόδου του μετασχηματιστή
Η απόδοση = Η απόδοση του μετασχηματιστή
Η τάση εισόδου = Ελάχιστη τάση εισόδου

Σε ορισμένες εφαρμογές, ο θερμοστάτης NTC παρακάμπτεται με ένα χρονομετρημένο ρελέ μετά το ρεύμα εισροής.είναι καλύτερο να επιλέξετε έναν θερμοστάτη που μπορεί να χειριστεί σταθερό ρεύμα σε περίπτωση που αποτύχει το ρελέ.

Η θερμοκρασία περιβάλλοντος καθορίζει εάν υπάρχει ανάγκη για:

• Αποκατάσταση της αντίστασης
• Αποκατάσταση ρεύματος σταθερής κατάστασης

Η ονομαστική αντίσταση του θερμιστήρα NTC είναι 25 oC, επομένως θα χρειαστεί μείωση της ονομαστικής αντίστασης για θερμοκρασίες περιβάλλοντος άνω των 25 oC, καθώς η αντίσταση του θερμιστήρα θα είναι χαμηλότερη.Οι καμπύλες R/T αμέθερμ (αντίσταση/χρόνος) καθορίζουν το μέγεθος της απαιτούμενης υποβάθμισης.
