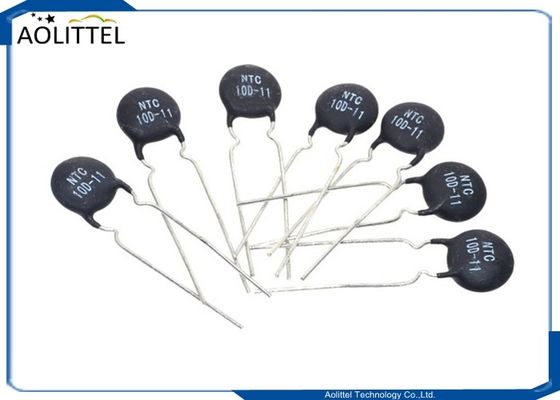

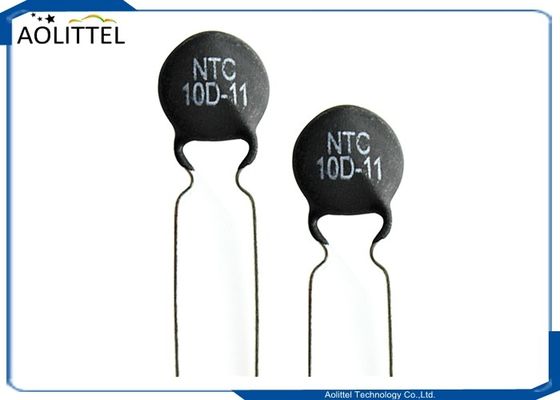

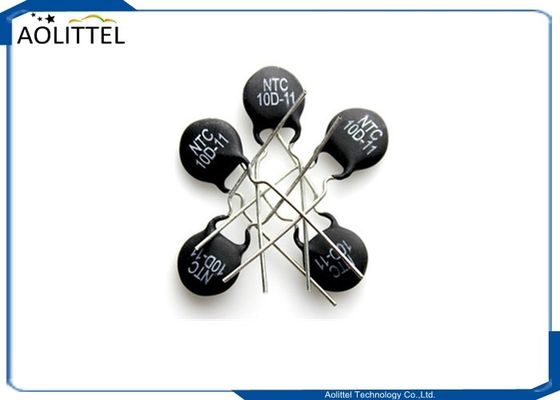

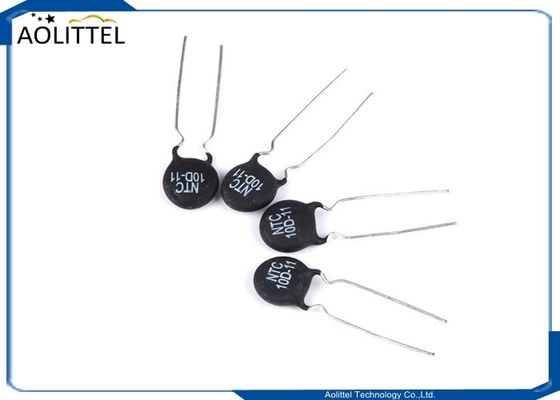

Καταστολείς ρεύματος εισβολής 10D-11 Disc NTC Thermistor 11mm 3A 10 Ohm +/-20% 10D11 P7,5mm
Παράμετροι Inrush Current Limiter Thermistor MF 72 NTC Series
| P/N |
R25(Ω) |
Ανοχή R |
Imax(A) |
IB(A) |
RS(Ω) |
δ(Mw/℃) |
τ(δευτ.) |
| 5Δ |
|
|
|
|
|
|
|
| 5D-5 |
5 |
±20% |
1 |
2 |
0,353 |
6 |
20 |
| 10Δ-5 |
10 |
±20% |
0,7 |
1.4 |
0,771 |
6 |
20 |
| 15Δ-5 |
15 |
±20% |
0,6 |
1.2 |
0,9 |
6 |
20 |
| 22Δ-5 |
22 |
±20% |
0,6 |
1.2 |
0,9 |
6 |
20 |
| 33D-5 |
33 |
±20% |
0,5 |
1 |
1.2 |
6 |
20 |
| 47D-5 |
47 |
±20% |
0.4 |
0,8 |
1.5 |
6 |
20 |
| 68D-5 |
58 |
±20% |
0.4 |
0,8 |
2.1 |
6 |
20 |
| 200D-5 |
200 |
±20% |
0.1 |
0.2 |
6.259 |
6 |
20 |
| 9D |
|
|
|
|
|
|
|
| 3D-9 |
3 |
±20% |
4 |
8 |
0,12 |
11 |
35 |
| 4D-9 |
4 |
±20% |
3 |
6 |
0,19 |
11 |
35 |
| 5D-9 |
5 |
±20% |
3 |
6 |
0,21 |
11 |
34 |
| 6D-9 |
6 |
±20% |
2 |
4 |
0,315 |
11 |
34 |
| 8D-9 |
8 |
±20% |
2 |
4 |
0.4 |
11 |
32 |
| 10Δ-9 |
10 |
±20% |
2 |
4 |
0,458 |
11 |
32 |
| 12Δ-9 |
1 |
±20% |
1 |
2 |
0,652 |
11 |
31 |
| 16Δ-9 |
16 |
±20% |
1 |
2 |
0,802 |
11 |
30 |
| 20Δ-9 |
20 |
±20% |
1 |
2 |
0,864 |
11 |
30 |
| 22Δ-9 |
22 |
±20% |
1 |
2 |
0,95 |
11 |
30 |
| 30Δ-9 |
30 |
±20% |
1 |
2 |
1.022 |
11 |
30 |
| 33D-9 |
33 |
±20% |
1 |
2 |
1.124 |
11 |
30 |
| 50D-9 |
50 |
±20% |
1 |
2 |
1.252 |
11 |
30 |
| 60D-9 |
60 |
±20% |
0,8 |
1.6 |
1.502 |
11 |
30 |
| 80D-9 |
80 |
±20% |
0,8 |
1.6 |
2.01 |
11 |
30 |
| 120D-9 |
120 |
±20% |
0,8 |
1.6 |
3.015 |
11 |
30 |
| 200D-9 |
200 |
±20% |
0,5 |
1 |
5.007 |
11 |
32 |
| 400D-9 |
400 |
±20% |
0.2 |
0.4 |
9.852 |
11 |
32 |
| 11Δ |
|
|
|
|
|
|
|
| 2.5D-11 |
2.5 |
±20% |
5 |
10 |
0,095 |
13 |
43 |
| 3D-11 |
3 |
±20% |
5 |
10 |
0.1 |
13 |
43 |
| 4D-11 |
4 |
±20% |
4 |
8 |
0,15 |
13 |
44 |
| 5D-11 |
5 |
±20% |
4 |
8 |
0,156 |
13 |
45 |
| 6D-11 |
6 |
±20% |
3 |
6 |
0,24 |
13 |
45 |
| 8D-11 |
8 |
±20% |
3 |
6 |
0,255 |
14 |
47 |
| 10Δ-11 |
10 |
±20% |
3 |
6 |
0,275 |
14 |
47 |
| 12Δ-11 |
12 |
±20% |
2 |
4 |
0,462 |
14 |
48 |
| 16Δ-11 |
16 |
±20% |
2 |
4 |
0,47 |
14 |
50 |
| 20Δ-11 |
20 |
±20% |
2 |
4 |
0,512 |
15 |
52 |
| 22Δ-11 |
22 |
±20% |
2 |
4 |
0,563 |
15 |
52 |
| 30Δ-11 |
30 |
±20% |
1.5 |
3 |
0,667 |
15 |
2 |
| 33D-11 |
33 |
±20% |
1.5 |
3 |
0,734 |
15 |
52 |
| 50Δ-11 |
50 |
±20% |
1.5 |
3 |
1.021 |
15 |
52 |
| 60D-11 |
60 |
±20% |
1.5 |
3 |
1.212 |
15 |
52 |
| 80D-11 |
80 |
±20% |
1.2 |
2.4 |
1.656 |
15 |
52 |
| 13Δ |
|
|
|
|
|
|
|
| 1.3D-13 |
1.3 |
±20% |
7 |
14 |
0,062 |
13 |
60 |
| 1.5D-13 |
1.5 |
±20% |
7 |
14 |
0,073 |
13 |
60 |
| 2.5D-13 |
2.5 |
±20% |
6 |
12 |
0,088 |
13 |
60 |
| 3D-13 |
3 |
±20% |
6 |
12 |
0,092 |
14 |
60 |
| 4D-13 |
4 |
±20% |
5 |
10 |
0,12 |
15 |
67 |
| 5D-13 |
5 |
±20% |
5 |
10 |
0,125 |
15 |
68 |
| 6D-13 |
6 |
±20% |
4 |
8 |
0,17 |
15 |
65 |
| 7D-13 |
7 |
±20% |
4 |
8 |
0,188 |
15 |
65 |
| 8D-13 |
8 |
±20% |
4 |
8 |
0,194 |
15 |
60 |
| 10Δ-13 |
10 |
±20% |
4 |
8 |
0,206 |
15 |
62 |
| 12Δ-13 |
12 |
±20% |
3 |
6 |
0,316 |
16 |
62 |
| 15D-13 |
15 |
±20% |
3 |
6 |
0,335 |
16 |
60 |
| 16Δ-13 |
16 |
±20% |
3 |
6 |
0,338 |
16 |
60 |
| 20D-13 |
20 |
±20% |
3 |
6 |
0,372 |
16 |
65 |
| 30Δ-13 |
30 |
±20% |
2.5 |
5 |
0,517 |
16 |
65 |
| 47D-13 |
47 |
±20% |
2 |
4 |
0,81 |
17 |
65 |
| 120D-13 |
120 |
±20% |
1.5 |
3 |
2.124 |
16 |
65 |
| 15Δ |
|
|
|
|
|
|
|
| 1.5D-15 |
1.3 |
±20% |
8 |
16 |
0,048 |
18 |
68 |
| 1.5D-15 |
1.5 |
±20% |
8 |
16 |
0,052 |
19 |
69 |
| 3D-15 |
3 |
±20% |
7 |
14 |
0,075 |
18 |
76 |
| 5D-15 |
5 |
±20% |
6 |
12 |
0,112 |
20 |
76 |
| 6D-15 |
6 |
±20% |
5 |
10 |
0,155 |
20 |
80 |
| 7D-15 |
7 |
±20% |
5 |
10 |
0,173 |
20 |
80 |
| 8D-15 |
8 |
±20% |
5 |
10 |
0,178 |
20 |
80 |
| 10Δ-15 |
10 |
±20% |
5 |
10 |
0,18 |
20 |
75 |
| 12Δ-15 |
12 |
±20% |
4 |
8 |
0,25 |
20 |
75 |
| 15D-15 |
15 |
±20% |
4 |
8 |
0,268 |
21 |
85 |
| 16Δ-15 |
16 |
±20% |
4 |
8 |
0,276 |
21 |
70 |
| 20Δ-15 |
20 |
±20% |
4 |
8 |
0,288 |
17 |
86 |
| 30Δ-15 |
30 |
±20% |
3.5 |
7 |
0,438 |
18 |
75 |
| 47D-15 |
47 |
±20% |
3 |
6 |
0,68 |
21 |
86 |
| 120D-15 |
120 |
±20% |
2.5 |
5 |
1.652 |
22 |
87 |
| 20Δ |
|
|
|
|
|
|
|
| 0,7D-20 |
0,7 |
±20% |
12 |
24 |
0,018 |
25 |
89 |
| 1.3D-20 |
1.3 |
±20% |
9 |
18 |
0,037 |
24 |
88 |
| 3D-20 |
3 |
±20% |
8 |
16 |
0,055 |
24 |
88 |
| 5D-20 |
5 |
±20% |
7 |
14 |
0,087 |
23 |
87 |
| 6D-20 |
6 |
±20% |
6 |
12 |
0,113 |
25 |
103 |
| 8D-20 |
8 |
±20% |
6 |
12 |
0,142 |
25 |
105 |
| 10Δ-20 |
10 |
±20% |
6 |
12 |
0,162 |
24 |
102 |
| 12D-20 |
12 |
±20% |
5 |
10 |
0,195 |
24 |
100 |
| 16D-20 |
16 |
±20% |
5 |
10 |
0,212 |
25 |
100 |
Εισαγωγή
Τα θερμίστορ ισχύος, γνωστά και ως καταστολείς ρεύματος εισροής, είναι μια υποκατηγορία των θερμίστορ NTC (αρνητικός συντελεστής θερμοκρασίας). Τα θερμίστορ ισχύος χρησιμοποιούν τις αυτοθερμαινόμενες ιδιότητες των θερμίστορ NTC τα οποία θερμαίνονται μόνοι τους με ροή ρεύματος, μειώνοντας δραματικά την αντίσταση.
Τα θερμίστορ ισχύος χρησιμοποιούν τα χαρακτηριστικά των θερμίστορ NTC όπου μια συσκευή θερμαίνεται όταν τη διαρρέει ρεύμα και αυτή η αυτοθέρμανση προκαλεί δραματική μείωση της αντίστασης. Τα θερμίστορ ισχύος της Aolittel είναι λιγότερο ακριβά σε σύγκριση με τα συμβατικά θερμίστορ ισχύος, λόγω του χαμηλότερου κόστους κατασκευής που επιτυγχάνεται
Προδιαγραφές για θερμίστορ περιορισμού ρεύματος εισόδου MF72 NTC 10D11
| Αντίσταση μηδενικής ισχύος @ 25℃ |
10Ω±20% |
| Περίπου Αντίσταση @ Μέγιστο ρεύμα |
3Α |
| Συντελεστής Χρόνου Θερμικής Ανάκτησης |
14 |
| Σταθερά θερμικής διάχυσης |
47 |
| Θερμοκρασία λειτουργίας |
-55~ +200 μοίρες |
| Β τιμή |
2800k±10% |
Εφαρμογή
Χρησιμοποιείται για τον έλεγχο του ρεύματος του κινητήρα, διαφόρων θερμαντήρων, σταθεροποιητή τάσης λαμπτήρα, ηλεκτρονικής λάμπας εξοικονόμησης ενέργειας, ηλεκτρονικού ανορθωτή και άλλων ηλεκτρονικών εγκαταστάσεων.
Ασφαλές, αξιόπιστο, σταθερό, με ευρύ φάσμα ελέγχου υπερέντασης.
Μικρό μέγεθος, μεγάλη ισχύς, με ισχυρή ικανότητα αναστολής ρεύματος υπέρτασης.
Μεγάλη σταθερά υλικού (τιμή Β), με μικρή υπολειμματική αντίσταση.
Αντοχή σε θερμικό σοκ, με μεγάλο εύρος θερμοκρασίας λειτουργίας.
Εναλλαγή τροφοδοτικών, αντάπτορες, τηλεοράσεις LCD, τηλεοράσεις plasma, κλιματιστικά, συσκευές αναπαραγωγής DVD, εξοπλισμός ήχου, προβολείς LCD, φωτοαντιγραφικά μηχανήματα, υπολογιστές, εκτυπωτές, εξοπλισμός αυτοματισμού γραφείου, τροφοδοτικά μηχανών παιχνιδιών κ.λπ.
Πρόσφατα αναπτύχθηκε περιοριστική ισχύς ρεύματος εισροής θερμίστορ NTC αυξημένο μέγ. ρεύμα λειτουργίας.
| Μέρος Αρ. |
R25 (ohm) |
Μέγιστο σταθερό ρεύμα (A) |
Περίπου Τιμή αντίστασης στο μέγιστο ρεύμα (Ω) |
Μέγιστη ονομαστική ισχύς Pmax.(W) |
Συντελεστής διάχυσης (mW/oC) |
Θερμική χρονική σταθερά (-ες) |
Διαστάσεις (mm) |
| Dmax |
Tmax |
H |
H 0 |
ρε |
Φόρμα καρφίτσας |
| D15mm 2,5ohm/9,5A |
2,5 ohm |
9,5Α |
0,044 |
3,5W |
22 λεπτά |
75 μέγ |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
εσωτερικά τσακισμένο |
| D15mm 5 ohm/8A |
5 ohm |
8Α |
0,058 |
3,5W |
22 λεπτά |
75 μέγ |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
εσωτερικά τσακισμένο |
| D15mm, 10 ohm/7A |
10 ohm |
7Α |
0,098 |
3,5W |
22 λεπτά |
75 μέγ |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
εσωτερικά τσακισμένο |
| D20mm 1 ohm/16A |
1 ohm |
16Α |
0,027 |
5W |
28 λεπτά |
110 μέγ |
22.5 |
7 |
24.7 |
/ |
10 |
ευθεία |
| D20mm 5 ohm/12A |
5 ohm |
12Α |
0,047 |
5W |
28 λεπτά |
110 μέγ |
22.5 |
7 |
24.7 |
/ |
10 |
ευθεία |
| D20mm, 10 ohm/8A |
10 ohm |
8Α |
0,085 |
5W |
28 λεπτά |
110 μέγ |
22.5 |
7 |
24.7 |
/ |
10 |
ευθεία |
| D25mm, 1 ohm/20A |
1 ohm |
20Α |
0,021 |
7W |
30 λεπτά |
130 μέγ |
29 |
8 |
33 |
/ |
10 |
ευθεία |
| D25mm, 5 ohm/14A |
5 ohm |
14Α |
0,047 |
7W |
30 λεπτά |
130 μέγ |
29 |
8 |
33 |
/ |
10 |
ευθεία |
| D25mm, 10 ohm/10A |
10 ohm |
10Α |
0,084 |
7W |
30 λεπτά |
130 μέγ |
29 |
8 |
33 |
/ |
10 |
ευθεία |
| D30mm, 1 ohm/30A |
1ohm |
30Α |
0,014 |
8W |
40 λεπτά |
190 μέγ |
36 |
8.5 |
40 |
/ |
18 |
ευθεία |
| D30mm, 10 ohm/13A |
10 ohm |
13Α |
0,056 |
8W |
40 λεπτά |
190 μέγ |
36 |
8.5 |
40 |
/ |
18 |
ευθεία |
Προσοχή
• Όταν ασκείται δύναμη στο καλώδιο του ηλεκτροδίου, οι συνδέσεις των ποδιών μπορεί να σπάσουν ή να προκληθούν ρινίσματα.
• Μπορεί να ζεσταθεί κατά τη χρήση. Όταν σχεδιάζετε το περιβάλλον γύρω από το θερμίστορ ισχύος, να είστε ιδιαίτερα προσεκτικοί με τις συνδέσεις σύρματος μολύβδου, τα υλικά που χρησιμοποιούνται σε άμεση γειτνίαση και τη διάταξη άλλων ηλεκτρικών εξαρτημάτων.
• Μη χρησιμοποιείτε δύο ή περισσότερα θερμίστορ ισχύος στη σειρά.
FAQ
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
Είμαστε ένα εργοστάσιο που ιδρύθηκε το 2002.
Ε2: Μπορώ να λάβω δωρεάν δείγματα πυκνωτών;
Φυσικά! Δείγματα είναι διαθέσιμα.
Ε3: Μπορεί η Aolittel OEM ή ODM για μένα;
Σίγουρα, το OEM και το ODM είναι διαθέσιμα. Αυτό που πρέπει να κάνετε είναι να μας δώσετε εξουσιοδότηση,
κριτήρια αποδοχής ποιότητας και απαιτήσεις σχεδιασμού πυκνωτών.
Ε4: Πώς μπορώ να αναγνωρίσω εάν το θερμίστορ ntc είναι καλό ή κακό;
Αντίσταση στους 25C, Διάμετρος, Θερμικός χρόνος, Μέγ. ρεύμα σταθερής κατάστασης
Ε5: Έχει εξάγει ποτέ η Aolittel τέτοιους ηλεκτρονικούς πυκνωτές στη χώρα μου;
Έχουμε εξάγει με επιτυχία στην Ασία, την Ευρώπη, τη Νότια Αμερική, τη Μέση Ανατολή κ.λπ.
Ε6: Πού βρίσκεται το εργοστάσιό σας; Πώς μπορώ να επισκεφθώ;
Έχουμε πέντε εργοστάσια. Το κέντρο πωλήσεών μας βρίσκεται στην πόλη Donggaun, στην επαρχία Γκουανγκντόνγκ.
Δεδομένα αξιοπιστίας θερμίστορ NTC περιορισμού ρεύματος εισόδου
|
Δοκιμή
|
Πρότυπο
|
Συνθήκες δοκιμής
|
ΔR25/R25 (τυπικό)
|
Παρατηρήσεις
|
| Αποθήκευση σε ξηρή θερμότητα |
IEC 60068-2-2 |
Αποθήκευση σε θερμοκρασία ανώτερης κατηγορίας Θερμοκρασία: 125oC Χρόνος: 1000h |
<10%
|
Καμία ορατή ζημιά |
| Αποθήκευση σε υγρή θερμότητα, σταθερή κατάσταση |
IEC 60068-2-3 |
Θερμοκρασία αέρα: 40oC Σχετική υγρασία αέρα: 93% Διάρκεια: 21 ημέρες |
<5%
|
Καμία ορατή ζημιά |
| Γρήγορη ανακύκλωση θερμοκρασίας |
IEC 60068-2-14 |
Κατώτερη θερμοκρασία δοκιμής: -55oC Ανώτερη θερμοκρασία δοκιμής: 125oC Αριθμός κύκλων: 10 |
<10%
|
Καμία ορατή ζημιά |
| Αντοχή |
|
I=Imax t: 1000h |
<10%
|
Καμία ορατή ζημιά |
| Κυκλική αντοχή |
|
I=Imax, 1000 κύκλοι On-time=1 λεπτό Χρόνος ψύξης=6 min |
<10%
|
|
| Μεταβατικό φορτίο |
|
Χωρητικότητα=CT Αριθμός κύκλων: 1000 |
<5%
|
Καμία ορατή ζημιά |
Προφυλάξεις για την εφαρμογή θερμίστορ NTC περιορισμού ρεύματος εισόδου
1) Για τον περιορισμό του ρεύματος εισόδου, το θερμίστορ NTC πρέπει να συνδεθεί σε σειρά με το κύκλωμα φορτίου. Μπορούν επίσης να συνδεθούν σε σειρά αρκετοί περιοριστές ρεύματος εισροής για μεγαλύτερη απόσβεση. Οι περιοριστές ρεύματος εισροής δεν πρέπει να συνδέονται παράλληλα.
2) Γενικά οι περιοριστές ρεύματος εισροής απαιτούν χρόνο για να επιστρέψουν στην ψυχρή κατάσταση, στην οποία μπορούν να παρέχουν επαρκή περιορισμό του ρεύματος εισροής λόγω της υψηλής αντίστασής τους. Ο χρόνος ψύξης εξαρτάται από τις συνθήκες περιβάλλοντος.
3) Θα πρέπει να ληφθεί υπόψη ότι η γύρω περιοχή του NTC Thermistor μπορεί να γίνει αρκετά ζεστή. Βεβαιωθείτε ότι τα παρακείμενα εξαρτήματα είναι τοποθετημένα σε επαρκή απόσταση από ένα θερμίστορ ώστε να επιτρέπεται ο σωστός χρόνος ψύξης του θερμίστορ.
4) Βεβαιωθείτε ότι τα παρακείμενα υλικά έχουν σχεδιαστεί για λειτουργία σε θερμοκρασίες συγκρίσιμες με τη θερμοκρασία επιφάνειας του θερμίστορ. Βεβαιωθείτε ότι τα γύρω μέρη και τα υλικά μπορούν να αντέξουν αυτή τη θερμοκρασία.
5) Βεβαιωθείτε ότι τα θερμίστορ αερίζονται επαρκώς για να αποφευχθεί η υπερθέρμανση.
6) Αποφύγετε τη μόλυνση της επιφάνειας του θερμίστορ.
7) Αποφύγετε την επαφή των θερμίστορ NTC με οποιαδήποτε υγρά και διαλύτες. Βεβαιωθείτε ότι δεν εισέρχεται νερό σε θερμίστορ NTC.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
