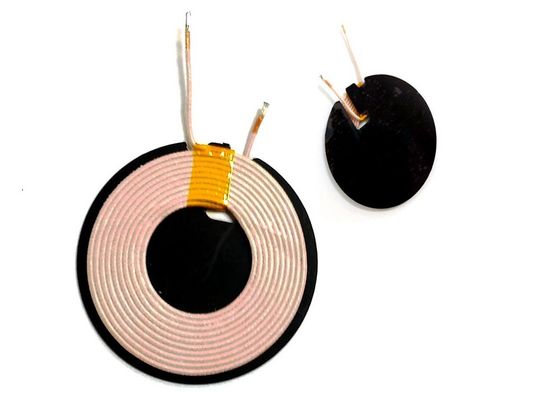

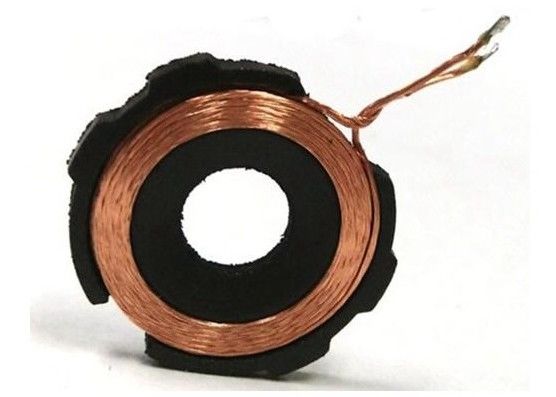

Προσαρμοσμένη ασπίδα επαγωγής δεκτών συσκευών αποστολής σημάτων σπειρών 7uH 5V φορτιστών δύναμης ασύρματη για το έξυπνο κινητό τηλέφωνο της Samsung Apple

Προσαρμοσμένη ασπίδα επαγωγής δεκτών συσκευών αποστολής σημάτων σπειρών 7uH 5V φορτιστών δύναμης ασύρματη για το έξυπνο κινητό τηλέφωνο της Samsung Apple

Γρήγορες λεπτομέρειες

Το ραδιόφωνο Aolittel που χρεώνει λαμβάνοντας τις σπείρες/τις ασπίδες και την ασύρματη συσκευή αποστολής σημάτων χρέωσης κουλουριάζει/ασπίδες χαρακτηρίζει το υψηλό προστατευτικό κάλυμμα διαπερατότητας και τον ψηλά κονιοποιημένο σίδηρο που δεν επηρεάζεται από τους μόνιμους μαγνήτες εντόπισης. Όλα τα μέρη είναι μόλυβδος (PB) - ελεύθερο και roHS-υποχωρητικό, και μερικά είναι επίσης AEC-Q200-κατάλληλα.

Προδιαγραφές

Πρότυπο	Εικόνα	Προδιαγραφή

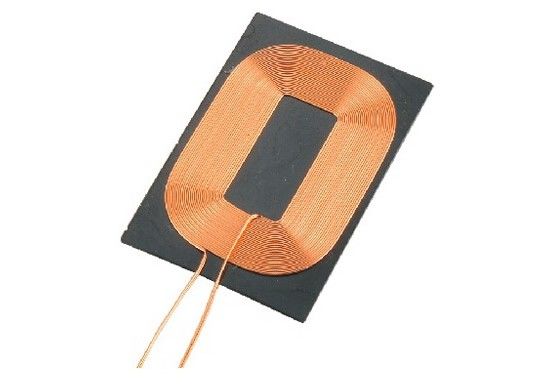

A28-5V ασύρματη σπείρα φορτιστών		OD: 44.8*52.5 χιλ. Ταυτότητα: 18.5*28.5 χιλ. Πάχος: 1.25H Στροφές: 9 TS Διάμετρος καλωδίων: 0.08*105p Καλώδιο: μετάξι-ντυμένο καλώδιο Αυτεπαγωγή: 7.3 uh Συσκευασία: Απορροφώντας δίσκος/χαρτοκιβώτιο RoHs/SGS Κατεύθυνση τυλίγματος: Δεξιόστροφα

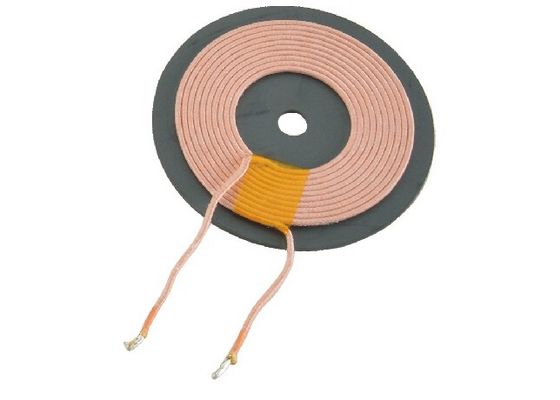

A11-5V ασύρματη σπείρα χρέωσης		OD: 43±0.5mm Ταυτότητα: 20,5 χιλ. Πάχος: 1.2mm Στροφές: 10 TS, 1 στρώμα Διάμετρος καλωδίων: 0.08*105p Καλώδιο: μετάξι-ντυμένο καλώδιο Μέγεθος τσιπ: 50*5*1.0 Αυτεπαγωγή: 3.9 uh Η αυτεπαγωγή για προσθέτει το μαγνήτη: 6.8 uh Μέγεθος προϊόντων: 50*2.2H Βάρος μονάδων: 15g Συσκευασία: Απορροφώντας δίσκος/χαρτοκιβώτιο RoHs/SGS
Χρεώνοντας της Samsung s6 ασύρματη και διαβιβάζοντας σπείρα		OD: 43 χιλ. Ταυτότητα: 20,5 χιλ. Πάχος: 1.2H Στροφές: 10 TS Διάμετρος καλωδίων: 0.08*105p Καλώδιο: σμαλτωμένο καλώδιο Αυτεπαγωγή: 6.3 uh Συσκευασία: Απορροφώντας δίσκος/χαρτοκιβώτιο RoHs/SGS Κατεύθυνση τυλίγματος: Δεξιόστροφα
Ασύρματη διαβιβάζοντας σπείρα ρολογιών της Apple		Αυτεπαγωγή: 7.2 uh Με το μαγνητικό φύλλο
A11-5V ασύρματη σπείρα χρέωσης Διπλάσιο που συνδέεται με καλώδιο Διπλό στρώμα		OD: 43±0.5mm Ταυτότητα: 20,5 χιλ. Πάχος: 1.2mm Στροφές: 10 TS, 2 στρώμα Διάμετρος καλωδίων: 0.08*105p Χ 2 Καλώδιο: μετάξι-ντυμένο καλώδιο Μέγεθος τσιπ: 50*5*1.0 Μέγεθος προϊόντων: 50*2.2H Βάρος μονάδων: 15g Συσκευασία: Απορροφώντας δίσκος/χαρτοκιβώτιο RoHs/SGS
A5 ασύρματη σπείρα φορτιστών		OD: 43±0.5mm Ταυτότητα: 20,5 χιλ. Πάχος: 2.6mm ανώτατα Στροφές: 10 TS, 2 στρώμα Διάμετρος καλωδίων: 0.08*105p bifilar Καλώδιο: μετάξι-ντυμένο καλώδιο μαγνητικό φύλλο: 53*53*2.5 Μέγεθος προϊόντων: 53*53*5.1H Αυτεπαγωγή: 7.3 uh Συσκευασία: Απορροφώντας δίσκος/χαρτοκιβώτιο RoHs/SGS Βάρος μονάδων: 46g
Iphone 6 ασύρματη σπείρα Charing		OD: 36.*42.7 Ταυτότητα: 27.5*20 Πάχος: 0.22H Στροφές: 14 TS Dia καλωδίων: 0.13*4p Καλώδιο: Μόνο κολλώντας καλώδιο Αυτεπαγωγή: 8.3 uh Συσκευασία: Απορροφώντας δίσκος/χαρτοκιβώτιο RoHs/SGS Βάρος μονάδων: 0.8g
S4 ασύρματη σπείρα χρέωσης		OD: 25.6*36.6 Ταυτότητα: 20.5*10.5 Πάχος: 0.41H Στροφές: 15 TS Dia καλωδίων: 0.25*2p Καλώδιο: Μόνο κολλώντας καλώδιο Αυτεπαγωγή: 12.2 uh Συσκευασία: Απορροφώντας δίσκος/χαρτοκιβώτιο RoHs/SGS Βάρος μονάδων: 1.5g

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

• Ραδιόφωνο που χρεώνει λαμβάνοντας τη σπείρα
• Για τις εφαρμογές Rx μέχρι 10 W
• Βελτιστοποιημένος για τα στοιχεία κυκλώματος χρέωσης 5 Β
• Υψηλό προστατευτικό κάλυμμα διαπερατότητας για το ραδιόφωνο που χρεώνει λαμβάνοντας τις σπείρες
• Εμποδίζει τη ροή φόρτισης από τα ευαίσθητες συστατικά ή τις μπαταρίες
• Ο υψηλός κορεσμός κονιοποίησε το σίδηρο - που δεν επηρεάστηκε από τους μόνιμους μαγνήτες εντόπισης
• Ανθεκτική κατασκευή

ΥΛΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΣΠΙΔΩΝ

• Διαπερατότητα: περίπου 24
• Ειδική αντίσταση: > 10 MW σε 100 Β
• Απώλεια πυρήνων: 4000 mW/cc σε 500 Gaus, kHz 250
• Μαγνητικός κορεσμός: 50% σε 4000 Gaus (σε 350 Oe)

Εισαγωγή

Υπάρχουν πολλές με μπαταρίες συσκευές, οι οποίες πρέπει να χρεωθούν περιοδικά, όπως τα κινητά τηλέφωνα, οι ταμπλέτες, και τα με μπαταρίες εργαλεία χεριών. Αυτά τα εργαλεία χρεώνονται συνήθως από ένα αφιερωμένο σκοινί από έναν λιμένα USB ή από έναν αφιερωμένο προσαρμοστή τοίχων.

Το Wirelessly μετέφερε τη δύναμη απλοποιεί τη χρέωση αυτών των συσκευών και φέρνει περισσότερη ευκολία στις καθημερινές ζωές των πελατών μας. Οι αφιερωμένοι ελεγκτές απαιτούνται για τον ασύρματο έλεγχο εφαρμογής χρέωσης. Το Freescale παρέχει την οικογένεια Axx των αφιερωμένων ελεγκτών για τις ασύρματες εφαρμογές χρέωσης. Κάθε τύπος προορίζεται για μια ορισμένη σειρά των εφαρμογών στην αυτοκίνητη ή βιομηχανική και καταναλωτική περιοχή. Το Freescale παρέχει την αφιερωμένη ασύρματη βιβλιοθήκη λογισμικού χρέωσης
προορισμένος για αυτούς τους ελεγκτές. Αυτή η βιβλιοθήκη διατηρεί όλες τις λειτουργίες που απαιτούνται από την προδιαγραφή Qi.

Κατηγορίες σπειρών

Κάθε τομέας εφαρμογής απαιτεί ένα ορισμένο επίπεδο μεταφοράς δύναμης. Οι κύριες πτυχές της κατηγοριοποίησης είναι
ως εξής:

· Πλευρά συσκευών αποστολής σημάτων ή δεκτών:
το ο η πλευρά συσκευών αποστολής σημάτων παράγει τον ηλεκτρομαγνητικό τομέα δύναμης.
το ο η πλευρά δεκτών παράγει το ρεύμα AC/DC όταν τοποθετείται στον ηλεκτρομαγνητικό τομέα δύναμης.

· Ένα επίπεδο της μεταφερμένης δύναμης:
μικρή δύναμη ο – μέχρι 5 W από την πλευρά δεκτών
ο μέσης ησχύος – από 5 W σε 100 W
υψηλή δύναμη ο – από 100 W στο επίπεδο 1 KW
υψηλή δύναμη ο πολύ – περισσότερο από 1 KW

· Ελεύθερος-προσδιορισμός θέσης:
ενιαία σπείρα ο – με ή χωρίς ένα attractor
λύση ο Multicoil

· Κατασκευή:
καλώδιο ο που τυλίγεται από το καλώδιο Litz
τύπος PCB ο σπειρών

Περιγραφή και ιδιότητες σπειρών

Οι απαιτήσεις για την κατασκευή σπειρών είναι οι ακόλουθες:

 η ικανότητα αυτεπαγωγής και ισχύος πρέπει να καλύψει τις απαιτήσεις κατηγορίας, συμπεριλαμβανομένης της συχνότητας εργασίας και μεταφορά της ισχύος.

 η μηχανική διάσταση πρέπει να εγκαταστήσει στην εφαρμογή στόχων, συμπεριλαμβανομένης της περιοχής σπειρών και του πάχους.

 η σπείρα πρέπει να παρέχει το ηλεκτρομαγνητικό προστατευτικό κάλυμμα για τη σχετική ηλεκτρονική συσκευή, όπως το κινητό τηλέφωνο.

 ανθεκτική κατασκευή.

Το σχήμα 1 παρουσιάζει βασική δομή σπειρών πληγών καλωδίων

Σχήμα 1 δομή σπειρών πληγών καλωδίων (ιδιοκτησία TDK)

Το τύλιγμα σπειρών μπορεί να είναι ένα ή δύο στρώματα του καλωδίου Litz. Η κολλητική ταινία μεταξύ της σπείρας και ferrite
το φύλλο διατηρεί την απαραίτητη απόσταση και τη μηχανική σταθεροποίηση. Ο τοποθετημένος κέντρο μαγνήτης μπορεί να είναι
χρησιμοποιημένος για να παρέχει την καλύτερη ευθυγράμμιση μεταξύ της συσκευής αποστολής σημάτων και των σπειρών δεκτών. Το ferrite φύλλο παρέχει
ένας δευτερεύουσες μαγνητικές ασπίδα και μορφές το μαγνητικό πεδίο. Οι ferrite ιδιότητες (υλικό και πάχος)
έχετε την επιρροή στη μέγιστη μεταφορά δύναμης για την ορισμένη άνοδο θερμοκρασίας.
Για το επίπεδο 5 W δύναμης και υψηλότερος, συνήθως οι διάφοροι τύποι των ferrite υλικών χρησιμοποιούνται. Για τη δύναμη
το επίπεδο χαμηλότερο από 5 W, τη λεπτή ferrite ταινία ή άλλα μαλακά μαγνητικά υλικά θα μπορούσε να χρησιμοποιηθεί. Το πάχος
η μαγνητική ασπίδα είναι από 0,5 χιλ. σε 5 χιλ. ανάλογα με τον τύπο σπείρας.

Μια σπείρα έχει τις ακόλουθες ιδιότητες:

· Αυτεπαγωγή που κυμαίνεται από το uH 6 ως το uH 27.
· Η ΣΥΝΕΧΗΣ αντίσταση εξαρτάται κυρίως από το χρησιμοποιημένο τύπο του καλωδίου Litz, συνήθως κυμαινόμενος από 20 mΩ ως 100 mΩ.
· Η διάσταση εξαρτάται από την απαραίτητη ικανότητα μεταφοράς δύναμης και την τελική εφαρμογή, συνήθως κυμαινόμενος από περίπου 30 χιλ. ως 55 χιλ. για την ορθογώνια και κυκλική ενιαία σπείρα.
· Τα λειτουργώντας φάσματα συχνότητας από το kHz 105 στο kHz 210 για τις συσκευές που ανταποκρίνονται στην προδιαγραφή Qi.
· Η τάση εργασίας είναι από 5 Β σε 50 Β στις ακραίες συνθήκες.

Το σχήμα 2 παρουσιάζει τα παραδείγματα των σπειρών πληγών καλωδίων.

Σχήμα 2 σπείρες πληγών καλωδίων (ιδιοκτησία TDK)

Το σχήμα 3 παρουσιάζει βασική δομή σπειρών PCB.

Σχήμα 3 διατομή του συστήματος σπειρών PCB

Οι σπείρες PCB αποτελούνται από διάφορα στρώματα των επικαλυμμένων σπειρών. Όλες οι σπείρες είναι ανεξάρτητες και έχουν τα σημεία σύνδεσής τους. Οι μορφές σπειρών μπορούν να ποικίλουν από το στρογγυλευμένο τετράγωνο εξαγωνικός ή κυκλικός. Οι σπείρες PCB έχουν συνήθως την υψηλότερη εσωτερική ΣΥΝΕΧΉ αντίσταση, τη χαμηλότερη ποιότητα, τη χαμηλότερη αποτελεσματικότητα, το χαμηλότερο πάχος, και το χαμηλότερο κόστος. Μπορούν να συνδυαστούν με τις σπείρες πληγών καλωδίων.

Μια λύση multicoil λύσης Α Multicoil χρησιμοποιείται όταν απαιτείται το ελεύθερο σχέδιο προσδιορισμού θέσης. Η συσκευή αποστολής σημάτων ελέγχει κάθε σπείρα συνδέοντας με το δέκτη, και επιλέγει έπειτα τη σπείρα με την καλύτερη σύζευξη για τη μεταφορά δύναμης. Μπορεί να ενεργοποιήσει μια σπείρα μόνο ή διάφορες σπείρες από κοινού. Οι ταυτόχρονα ενεργοποιημένες σπείρες μπορούν να παρέχουν την ικανότητα μεταφοράς υψηλότερης δύναμης και τη μεγαλύτερη ελευθερία για την τοποθέτηση σπειρών δεκτών. Οι ταυτόχρονα ενεργοποιημένες σπείρες συνδέονται με την ίδια τρέχουσα πηγή εναλλασσόμενου ρεύματος με τον ίδιο ηλεκτρομαγνητικό προσανατολισμό τομέων. Η σύνδεση μπορεί να διατηρηθεί από τον πολυδιαυλωτή δύναμης ή οι χωριστοί οδηγοί δύναμης μπορούν να χρησιμοποιηθούν για κάθε σπείρα. Αυτός ο τύπος της μεταφοράς δύναμης, που καλείται ως μια μεταφορά καναλιών, προορίζεται για έναν δέκτη μόνο. Εάν πρέπει να χρεώσετε δύο ή περισσότερες συσκευές ταυτόχρονα, πρέπει να χρησιμοποιήσετε την πολυδιαυλική τοπολογία. Σε αυτήν την περίπτωση, κάθε κανάλι λειτουργεί ανεξάρτητα. Το παράδειγμα του σχεδίου multicoil είναι ο ασύρματος φορτιστής Freescale για τον αυτοκίνητο τομέα, τοπολογία A13_Rev2. Ελέγχεται από τον ελεγκτή WCT1001A. Το τελικό παράδειγμα επίδειξης παρουσιάζεται στο σχήμα 4.

Σχήμα 4 παράδειγμα σχεδίου Multicoil

Το σχήμα 5 παρουσιάζει σχηματική αναπαράσταση φραγμών του πολυδιαυλωτή δύναμης.

Ο πολυδιαυλωτής ελέγχεται από τον ασύρματο χρεώνοντας ελεγκτή και μπορεί να συνδέσει μια ή περισσότερες σπείρες από την τρεις-σπείρα καθορισμένη την πηγή ενέργειας. Ο πολυδιαυλωτής δύναμης μπορεί να διαδοθεί σε περισσότερα τμήματα που ελέγχουν multicoil. Κατόπιν μια ή περισσότερες σπείρες μπορούν να ενεργοποιηθούν ταυτόχρονα. Αυτό το σχέδιο μπορεί να χρησιμοποιηθεί για όλες τις τοπολογίες multicoil από την προδιαγραφή Qi.

Το σχήμα 6 παρουσιάζει επόμενη πιθανή τοπολογία για το σύστημα multicoil.

Σχήμα 6 ανεξάρτητοι οδηγοί γεφυρών

Αυτή η τοπολογία χρησιμοποιεί διάφορους οδηγούς γεφυρών για να ενεργοποιήσει κάθε σπείρα. Το μισό ή οι πλήρης-γέφυρες ελέγχεται από τον ασύρματο χρεώνοντας ελεγκτή. Είναι δυνατό να ενεργοποιηθούν μια ή περισσότερες σπείρες ταυτόχρονα. Η επιλογή της τελικής τοπολογίας εξαρτάται από το επίπεδο δύναμης μεταφοράς και τελικά από το κόστος. Εάν ένα σχέδιο απαιτεί το φίλτρο της EMI και το μικρό φάσμα συχνότητας (αυτοκίνητος τομέας), ο πολυδιαυλωτής μπορεί να είναι μια καλύτερη επιλογή.

Συμπέρασμα

Η χρήση του Α ή άλλων ελεγκτών από την οικογένεια Α, μαζί με τη δυαδική ασύρματη βιβλιοθήκη χρέωσης απλοποιεί αρκετά ολόκληρη τη διαδικασία σχεδίου και παρέχει τις πλήρως δοκιμασμένες λειτουργίες για μια αξιόπιστη εφαρμογή.
