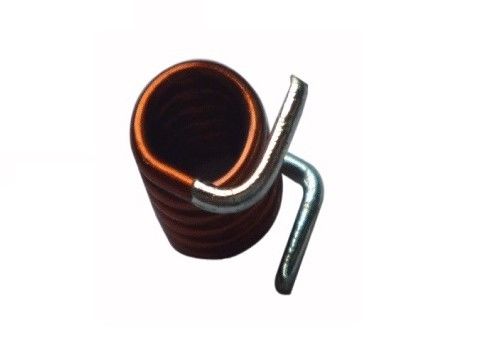

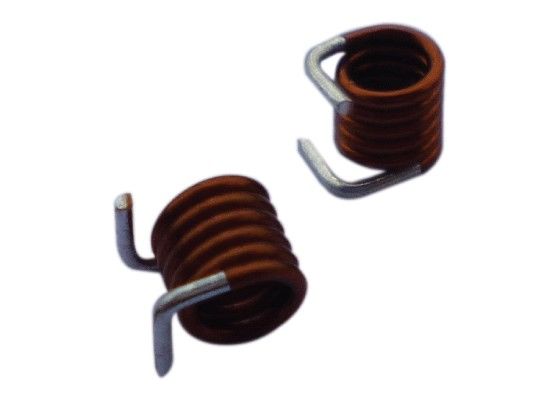

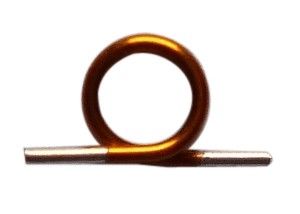

Επίπεδης κορυφής κύκλος σπειρών 3.85nF 1.6A τσιπ πυρήνων αέρα πηνίων ισχύος υψηλών συχνοτήτων RF SMD για το μοντάρισμα επιφάνειας

Γενικό

Η εξαιρετικά-μικροσκοπική ενιαία σπείρα στρώματος του Aolittel έχει δύο πλεονεκτήματα. Αρχικά, όπως όλες τις σπείρες πυρήνων αέρα, είναι απαλλαγμένο από τις απώλειες σιδήρου και τη μη γραμμικότητα. Αφετέρου, οι ενιαίες σπείρες στρώματος έχουν το πρόσθετο πλεονέκτημα της χαμηλής μόνος-ικανότητας και έτσι της υψηλής μόνος-ηχηρής συχνότητας. Οι σπείρες αέρα είναι γνωστές ως «σπείρες ανοίξεων». Το Aolittel κατασκευάζει όλους τους τύπους πηνίων σπειρών αέρα.

Ο ενιαίος windings σπειρών αέρα στρώματος τύπος και ο παράγοντας του Q μπορούν να αναφερθούν στις εξισώσεις του ενιαίων τύπου και των μεθόδων τυλίγματος σπειρών αέρα στρώματος.

Η ΠΑΡΑΔΟΣΙΑΚΗ αυτεπαγωγή είναι απρόσβλητη από το ρεύμα που φέρνει. Αυτό αντιπαραβάλλει με την κατάσταση με τις σπείρες χρησιμοποιώντας τους σιδηρομαγνητικούς πυρήνες η των οποίων αυτεπαγωγή τείνει να φθάσει σε μια αιχμή στις μέτριες δυνάμεις τομέων πρίν μειώνεται προς μηδέν ως προσεγγίσεις κορεσμού. (Η ΠΑΡΑΔΟΣΙΑΚΗ) σειρά χαρακτηρίζει τον καλύτερο q-παράγοντα, τη μεγαλύτερη αποδοτικότητα, το μεγαλύτερο χειρισμό δύναμης, υψηλότερο πιθανό SRFs, και τη λιγότερη διαστρέβλωση.

Το τοπ πηνίο πυρήνων αέρα μη-επιπέδων πηνίων τσιπ Aolittel RF προσαρμόζεται στην οδηγία RoHS και αμόλυβδος. Η εφαρμογή των συγκεκριμένων σχεδίων επίσης διαθέσιμων συμπεριλαμβανομένων των διαφορετικών τιμών αυτεπαγωγής και των προδιαγραφών του Q προσαρμόστηκε στις απαιτήσεις συχνότητας.

Χαρακτηριστικά γνωρίσματα

Ενισχυτική σειρά υψηλής συχνότητας πηνίων αέρας-πυρήνων SMD με τη δομή συμπαγούς και μικρής ακτινοβολίας
Μπορέστε να χρησιμοποιηθείτε στη σειρά υψηλής συχνότητας λόγω υψηλού SRF
Μπορέστε να χρησιμοποιηθείτε για τα κυκλώματα όπως το ταιριάζοντας με κύκλωμα RF, το ταιριάζοντας με κύκλωμα κεραιών, το κύκλωμα φίλτρων και το κύκλωμα δεκτών, τα οποία απαιτούν τα χαρακτηριστικά της στενής ανοχής του Q διαθέσιμης για την αυτεπαγωγή (±2%)
Λειτουργούσα θερμοκρασία: - 40℃~+125℃ (συμπεριλαμβανομένου αυτοθερμενόμενου)

Ντυμένοι οι ύλη συγκολλήσεως μόλυβδοι εξασφαλίζουν αξιόπιστη συγκόλληση.
Μη-επίπεδα κορυφή και κατώτατο σημείο για τη μηχανική σταθερότητα.
Υψηλότερο πιθανό SRFs καθώς επίσης και άριστες τιμές του Q.

Υψηλή συχνότητα.
Καλή συστατική ιδιοκτησία και εύκολος να λειτουργήσει.

Εφαρμογές

Μπίπερ, ασύρματο τηλέφωνο.

Ενδοσυνεννόηση, CATV.

Μπίπερ, ασύρματα τηλέφωνο & προϊόντα επικοινωνίας υψηλής συχνότητας.

Προδιαγραφή

Dia καλωδίων: 0.35mm Ταυτότητα: αριθμός 2.0mm στροφής: 2 στροφή
6 στροφές εσωτερική διάμετρος 3mm 0,7 καλώδιο χαλκού, 90 καμμμένο βαθμός πόδι. Η δοκιμή θερμοκρασίας είναι 300 βαθμοί για 1 λεπτό χωρίς ανατίναξη.
Καλώδιο dia1.0mm Ταυτότητα 2.2mm 7Turn
Dia 0.6mm καλωδίων Ταυτότητα 3.0mm 3.5Turn προσαρμοσμένος είναι avaible

Τα πλεονεκτήματα ενός πηνίου πυρήνων αέρα (σπείρες)

Η αυτεπαγωγή της είναι απρόσβλητη από το ρεύμα που φέρνει. Αυτό αντιπαραβάλλει με την κατάσταση με τις σπείρες χρησιμοποιώντας τους σιδηρομαγνητικούς πυρήνες η των οποίων αυτεπαγωγή τείνει να φθάσει σε μια αιχμή στις μέτριες δυνάμεις τομέων πρίν μειώνεται προς μηδέν ως προσεγγίσεις κορεσμού. Μερικές φορές η μη γραμμικότητα στην καμπύλη μαγνήτισης μπορεί να ανεχτεί παραδείγματος χάριν στους μετατροπείς μετατροπής. Στα κυκλώματα όπως ο ακουστικός σταυρός πέρα από τα δίκτυα στα υψηλής πιστότητας συστήματα ομιλητών πρέπει να αποφύγετε τη διαστρέβλωση κατόπιν χρειάζεστε μια σπείρα αέρα. Οι περισσότερες ραδιο συσκευές αποστολής σημάτων στηρίζονται στις σπείρες αέρα για να αποτρέψουν την παραγωγή των αρμονικών.

Οι σπείρες αέρα είναι επίσης χωρίς “απώλειες σιδήρου” που έχουν επιπτώσεις στους σιδηρομαγνητικούς πυρήνες. Δεδομένου ότι η συχνότητα αυξάνεται αυτό το πλεονέκτημα γίνεται σταδιακά σημαντικότερο. Λαμβάνετε τον καλύτερο q-παράγοντα, τη μεγαλύτερη αποδοτικότητα, το μεγαλύτερο χειρισμό δύναμης, και τη λιγότερη διαστρέβλωση.

Τελικά, οι σπείρες αέρα μπορούν να σχεδιαστούν για να αποδώσουν στις συχνότητες τόσο υψηλές όπως 1 Ghz. Οι περισσότεροι σιδηρομαγνητικοί πυρήνες τείνουν να είναι μάλλον με απώλειες επάνω από 100 MHZ.

Τα επίπεδης κορυφής πηνία πυρήνων AM αέρα είναι αμόλυβδα και RoHS υποχωρητικό. Παρακαλώ μας ελάτε σε επαφή με για τις λεπτομέρειες με τις συγκεκριμένες ανάγκες σας.
