Υψηλό Q σχήμα Heteromorphic κόκκινο χαλκό πυρήνα αέρα Coil σταθεροί επαγωγείς 3 στροφές 300C Για για VHF-UHF RF εφαρμογή
Χαρακτηριστικά
Ηλεκτρονικά βελτιστοποιημένη τροχιά
Χρησιμοποιώντας τη φόρμουλα Γουίλερ
4 Σύνδεσμοι από σύρμα και ενσωμάτωση βερνίκων
Γραμμική αντίσταση AC
Συνεχή επαγωγικότητα με
Διακύμανση τάσης και ρεύματος
Πολύ χαμηλή μικροφωνική στρέβλωση
Καμία διαστρέβλωση κορεσμού
Χωρίς στρέβλωση υστερέσης
Γενικά
Η τροχιά επαγωγής διεξήχθη με τη χρήση της αρχής της ηλεκτρομαγνητικής συσκευής επαγωγής.Όταν ένα ρεύμα ρέει μέσα από ένα καλώδιο, θα δημιουργήσει ένα ηλεκτρομαγνητικό πεδίο γύρω από αυτό το καλώδιο,Και το ηλεκτρομαγνητικό πεδίο του καλωδίου θα είναι μέσα στο πεδίο του ηλεκτρομαγνητικού πεδίου στο αποτέλεσμα επαγωγής του αγωγού..Για να παράγει ηλεκτρομαγνητικό σύρμα από μόνο του, ονομάζεται ένα "αίσθημα", δηλαδή, η αλλαγή του καλωδίου από μόνο του τις αλλαγές στο τρέχον μαγνητικό πεδίο,το μαγνητικό πεδίο και επηρέασε περαιτέρω το ρεύμα στον αγωγό;Για το ρόλο του ηλεκτρομαγνητικού πεδίου στο εύρος των άλλων καλωδίων που παράγουν, που ονομάζεται "αμοιβαία επαγωγικότητα.
Προδιαγραφές
| Τεχνικά δεδομένα |
Όλα τα τεχνικά δεδομένα που αφορούν θερμοκρασία περιβάλλοντος +25 ̊C |
| Πεδίο επαγωγικότητας |
5.5nH έως 27.3nH |
| Ανταγωγικότητα Αντιδράσεις |
2%, 5%, 10% |
| Κατηγοριοποιημένο ρεύμα |
2.7A, 2.9A, 4.4A |
| Θερμοκρασία λειτουργίας |
-40 ̊C έως +125 ̊C |
| Τερματισμός |
960,5% κασσίτερος/3% ασήμι πάνω από 0,5% χαλκό |
Ανεπάρκεια: ± 1% με κέντρο την ονομαστική τιμή
Ηλεκτρική αγωγιμότητα 101,5%
Περιοχή θερμοκρασίας: -25°C έως 85°C
Θερμοκρασία μόνωσης: 155°C
87% συντελεστής χώρου περιστροφής
Πολύ χαμηλό D.C.R.
Χαμηλές απώλειες από την επίδραση του δέρματος
Χαμηλή αντίσταση κλιματισμού
Χαμηλή αυτοκατασκευή
990,99% Χαλκό υψηλής καθαρότητας

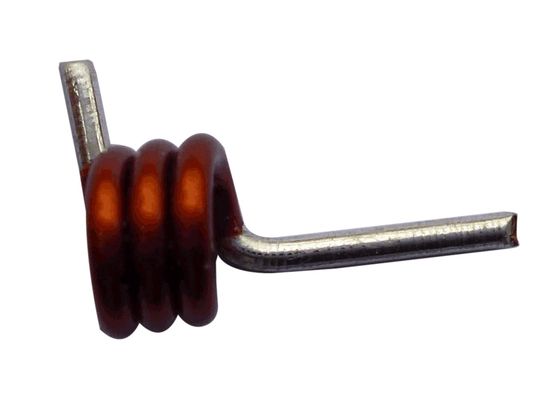

Μορφή Heteromorphic coil προδιαγραφές παραμέτρους: 1,0mm καθαρό σύρμα χαλκού, αντίσταση υψηλής θερμοκρασίας, το είδος του σύρμας χαλκού είναι 200 βαθμούς, δοκιμή θερμοκρασίας 300 βαθμούς, 1 λεπτό δεν ανατινάζει το δέρμα.Κούφια εσωτερική διάμετρος 3.0mm. αριθμός στροφών: 3 στροφές.
Τραβάω το σπείρωμα.
Η τροχιά πρέπει πρώτα να τυλιγεί σε πλαστικό σχήμα της κατάλληλης διάμετρου (ισοδύναμο με την απαιτούμενη διάμετρο του πυρήνα).
Η επικάλυψη πρέπει να είναι σφιχτή και οι παρακείμενες στροφές να είναι όσο το δυνατόν πιο κοντά.
Μετά την ολοκλήρωση του περιτύλιγματος, αφαιρέστε αργά τον πυρήνα χωρίς να διαταράξετε την τροχιά.
Τώρα εφαρμόστε ένα λεπτό στρώμα επωξείδιο πάνω από την επιφάνεια της τροχιάς για μηχανική υποστήριξη.
Αφαιρέστε την μόνωση από τα άκρα της τροχιάς.
Παράδειγμα
Ας υποθέσουμε ότι θέλετε να κατασκευάσετε έναν επαγωγό που παράγει επαγωγικότητα 10 μH. Η διάμετρος του κυλίνδρου είναι 1 ίντσες και το μήκος του κυλίνδρου δίνεται από 1,25 ίντσες.Θα πρέπει να βρείτε τον αριθμό των περιστροφών της τροχιάς.
Έτσι αντικαθιστώντας τις τιμές στην παραπάνω εξίσωση
L = 10 ίντσες
d = 1 ίντσες
L = 1,25 ίντσες
n = √{L [18d * 40l]} / d = 26
Έτσι, ο αριθμός των περιστροφών της τροχιάς θα είναι 26.
Αριθμός στροφών ανά ίντσα = 20.8
