Η επί παραγγελία εξαιρετικά-μικροσκοπική υψηλής τάσης επιφάνεια τοποθετεί τα τετραγωνικά πηνία 5,5 πυρήνων αέρα σε 27nH για τα κυκλώματα RF

Επεξεργασμένα με ειδικό τρόπο Υπερ-μικροσκοπικά Υψηλό ρεύμα επιφάνειας τοποθέτηση τετραγωνικά αέρας πυρήνες επαγωγείς 5.5 έως 27nH Για κυκλώματα RF

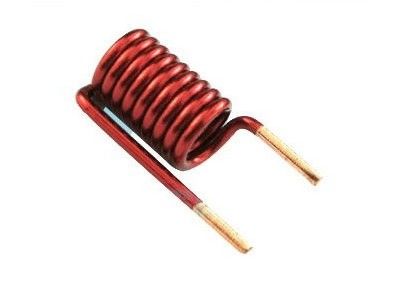

Περιγραφή

Οι Square Air Core RF επαγωγείς, που αποτελούν μέρος της οικογένειας επαγωγών πυρήνα αέρα, είναι ιδανικοί για κυκλώματα RF, φιλτράρισμα ευρυζωνικών I / O, επιλογή συχνότητας ή αντιστοίχιση παρεμπόδισης.Η μοναδική τετραγωνική διατομή του επαγωγού πυρήνα αέρα παρέχει καλύτερη απόδοση, και προσφέρει πλεονεκτήματα κατασκευής έναντι των σπειροειδών σπείρων.

Παράδειγμα

1	2

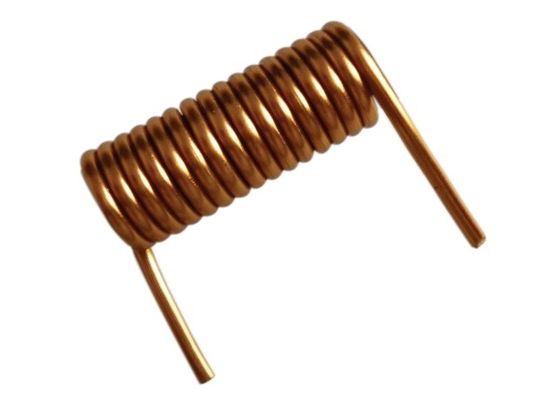

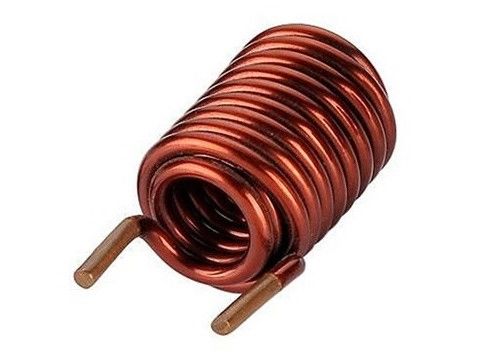

Διάμετρος καλωδίου:0.8mm ID 5mm; Γύρισμα:1.5 στροφή, μήκος:6mm	Διάμετρος καλωδίου:1.2mm ID 4mm;Στροφή:4 στροφή;Μέρος:11mm

Τυπικές εφαρμογές

Εφαρμογές RF
Συστήματα ραδιοσυχνοτήτων
Φίλτραση ευρυζωνικών I/O
Αντιστοίχιση αντίστασης

Χαρακτηριστικά και οφέλη

Κατασκευή τετραγωνικής διατομής
Διατίθεται σε μεγέθη 0806, 0807 και 0908
20 Αξίες επαγωγικότητας που κυμαίνονται από 5,5nH έως 27,3nH
Υψηλό Q
Υψηλό ρεύμα
Εξαιρετικό SRF

Προσαρμοσμένο διαθέσιμο

L σε σχέση με την καμπύλη συχνότητας

Τι είναι μια σπείρα πυρήνα αέρα;

Θα χρησιμοποιήσουμε τον όρο "τροχιά πυρήνα αέρα" για να περιγράψουμε έναν επαγωγό που δεν εξαρτάται από ένα σιδηρομαγνητικό υλικό για να επιτύχει την καθορισμένη επαγωγικότητα.Αυτό καλύπτει τις περιπτώσεις όπου υπάρχει πραγματικά μόνο αέρα μέσα, καθώς και τυλιγμούς σε ένα διαφορετικό μονωτή, όπως βακελίτης, γυαλί ή PTFE κλπ.

Χρειάζεσαι μια σπείρα αέρα;

Ποια είναι τα πλεονεκτήματα μιας σπείρας αέρα;

Η επαγωγικότητά του δεν επηρεάζεται από το ρεύμα που μεταφέρει.Αυτό έρχεται σε αντίθεση με την κατάσταση με τις σπείρες που χρησιμοποιούν σιδηρομαγνητικούς πυρήνες των οποίων η επαγωγικότητα τείνει να φτάνει στο μέγιστο σε μέτρια ένταση πεδίου πριν πέσει προς το μηδέν καθώς πλησιάζει η κορεσμό.Μερικές φορές η μη γραμμικότητα στην καμπύλη μαγνητισμού μπορεί να γίνει ανεκτή, για παράδειγμα στην εναλλαγή μετατροπών.Σε κυκλώματα όπως τα δίκτυα διασταύρωσης ήχου σε συστήματα ηχεία hi-fi πρέπει να αποφεύγεται η στρέβλωσηΟι περισσότεροι ραδιοπαραγωγοί βασίζονται σε ατμοσφαιρικούς σπείρους για να αποτρέψουν την παραγωγή αρμονικών.

Οι σπείρες αέρα είναι επίσης απαλλαγμένες από τις "αποπτώσεις σιδήρου" που επηρεάζουν τους σιδηρομαγνητικούς πυρήνες.μεγαλύτερη αποτελεσματικότητα, μεγαλύτερη διαχείριση ισχύος, και λιγότερη στρέβλωση.

Τέλος, οι σπείρες αέρα μπορούν να σχεδιαστούν για να λειτουργούν σε συχνότητες έως και 1 GHz. Οι περισσότεροι σιδηρομαγνητικοί πυρήνες τείνουν να έχουν μάλλον απώλειες πάνω από 100 MHz.

Και το "αρνητικό";

Χωρίς πυρήνα υψηλής διαπερατότητας, πρέπει να έχετε περισσότερες και / ή μεγαλύτερες στροφές για να επιτύχετε μια δεδομένη τιμή επαγωγικότητας.Σε υψηλότερες συχνότητες γενικά δεν χρειάζεστε υψηλή επαγωγικότητα., οπότε αυτό είναι λιγότερο πρόβλημα.
Με τις κλειστές μαγνητικές διαδρομές που χρησιμοποιούνται σε πυρήνες επαγωγών η ακτινοβολία είναι πολύ λιγότερο σοβαρή.Η απώλεια λόγω της ηλεκτρομαγνητικής ακτινοβολίας θα γίνει σημαντική.Μπορείτε να μειώσετε αυτό το πρόβλημα με το να περιβάλλετε την τροχιά σε μια οθόνη ή να την τοποθετήσετε σε ορθή γωνία με άλλες τροχίες με τις οποίες μπορεί να συνδέεται.

Μπορεί να χρησιμοποιείτε μια σπείρα με πυρήνα αέρα όχι επειδή χρειάζεστε ένα στοιχείο κυκλώματος με μια συγκεκριμένη επαγωγικότητα από μόνη της αλλά επειδή η σπείρα σας χρησιμοποιείται ως αισθητήρας εγγύτητας, κεραία βρόχου, θερμαντήρα επαγωγής,Στρογγυλοπίνακας Tesla, ηλεκτρομαγνήτης, κεφαλή μαγνητομέτρου ή ζυγό εκτροπή κλπ. Τότε ένα εξωτερικό πεδίο μπορεί να είναι αυτό που θέλετε.
