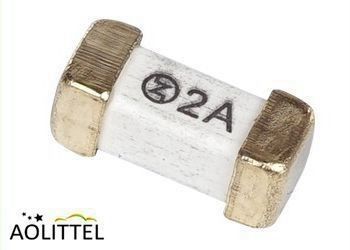

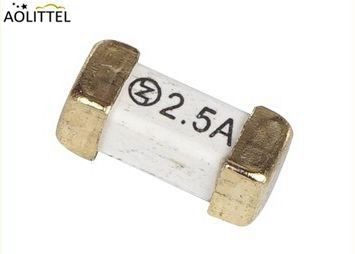

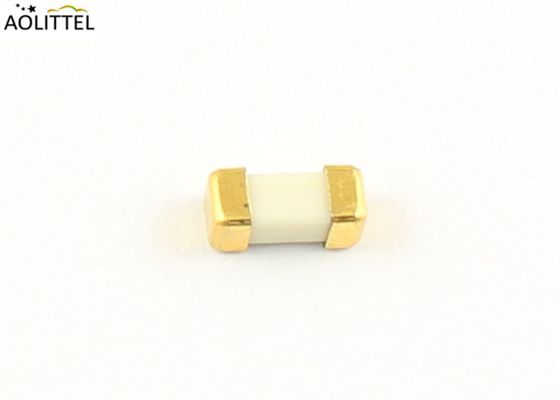

6125 2410 1808 Σύρμα σε αέρος Χρόνος καθυστέρησης Suface Mount Fuse 250V 2A

Σύνοψη

Οι ασφάλειες μικρής επιφάνειας είναι διαθέσιμες για ένα ευρύ φάσμα εφαρμογών προστασίας από υπερστροφή.Βοήθεια στην πρόληψη δαπανηρών ζημιών και προώθηση ασφαλούς περιβάλλοντος για ηλεκτρονικούς και ηλεκτρικούς εξοπλισμούς, οι μόνες μας διασφαλιστικές μικροσκοπικές διασφαλιστικές παρέχουν σταθερή απόδοση για υποστήριξη εφαρμογών με ρεύμα από.5A έως 20A.

Επικεφαλής του Δικαστηρίου Κατεβάστε________

Η εταιρεία προσφέρει επίσης την ασφάλεια FT600 για τηλεπικοινωνίες, η οποία συμβάλλει στη συμμόρφωση με τις απαιτήσεις προστασίας από υπερστροφή στη Βόρεια Αμερική, συμπεριλαμβανομένης της Telcordia, GR-1089,TIA-968-A (πρώην FCC Μέρος 68), και UL60950 3η έκδοση

Η πολυστρωτή σχεδίαση 2410 ((6125) είναι μια ασφάλεια SMD Wire-In-Air, η οποία είναι πολύ κατάλληλη για εφαρμογές προστασίας δευτεροβάθμιας τάσης.
Συγκριτικά με το σχέδιο μας ίσιο σύρμα στοιχείο 2410SFV ασφάλειες με κανονική κυματοειδή σύρμα σχεδιασμού ασφάλειες.
τα χαρακτηριστικά του, μαζί με την εξαιρετική ικανότητα αντοχής στο ρεύμα εισροής.
Εισαγωγή της τεχνολογίας συναρμολόγησης PCB στο σχεδιασμό και την κατασκευή ασφαλιστηρίων 2410,Εμείς επιτύχαμε σε ελεύθερο από μόλυβδο εντελώς και κανένα τέλος καπάκι πέφτει από τον κίνδυνο σε σύγκριση με το παραδοσιακό κεραμικό σώμα με το τέλος καπάκι ασφάλεια.

Οφέλη

• Πολύ γρήγορη δράση σε 200% υπερφόρτωση
• Εξαιρετική αντοχή σε ρεύμα εισροής
• Υψηλή αξιοπιστία και ανθεκτικότητα
• Δυνατά χαρακτηριστικά καταστολής τόξου
• Τελεία από χαλκό με επικάλυψη από νικέλιο και κασσίτερο

Χαρακτηριστικά του προϊόντος

• Φυτέλιση επιφανειακής τοποθέτησης με καθυστέρηση χρόνου με μικρό αποτύπωμα 2410
• ικανοποιεί το πρότυπο EIA/IS-722
• Συμφωνητικό με την βύθιση με συγκόλληση
• 250V ονομαστική τάση (200mA έως 30A)
• Υψηλή Αξιολόγηση
• Σχεδιασμένο σύμφωνα με την απαίτηση IEC 60127-4 Universal Modular Fuse
• Ευρύ εύρος θερμοκρασίας λειτουργίας από -55°C έως 125°C
• Δοκιμή αντοχής σε υπερβολική τάση σύμφωνα με την IEC 61000-4-5 2η έκδοση (1.2 x 50us/8x20us συνδυασμός κυμάτων 500V/250A για <25W κατηγορία λαμπτήρων) 3A και άνω μόνο

• Χωρίς αλογένια, συμβατό με το RoHS και 100% χωρίς μόλυβδο
• Σύνδεσμος ασφάλειας από χαλκό ή σύνθετο κράμα χαλκού

Εφαρμογή

• Βιομηχανικό εξοπλισμό
• LCD/PDP τηλεόραση
• Αντιστροφέας οπίσθιου φωτισμού
• Προμηθευτής ηλεκτρικής ενέργειας
• Σύστημα τηλεπικοινωνιών
• Δικτύωση
• Συστήματα παιχνιδιών
• Λευκά προϊόντα
• Αυτοκινητοβιομηχανία

Σχήμα και διαστάσεις (mm)

Προδιαγραφές

• Τα στοιχεία αυτά, όπως η αντοχή στο κρύο και η τιμή I2t που εκκρεμούν λόγω των στοιχείων ασφάλειας, πρέπει να προσαρμόζονται.
• Η αντίσταση στο κρύο συνεχούς ρεύματος μετριέται σε < 10% του ονομαστικού ρεύματος σε θερμοκρασία περιβάλλοντος 25 °C.
• "Προσωρινή ενέργεια" που υπερβαίνει τα 1 kWh·
• Ελάχιστο βαθμό διακοπής: 1,35*ιντ.

Χαρακτηριστικά του προϊόντος

Χαρακτηριστικά σύντηξης

Συσκευή

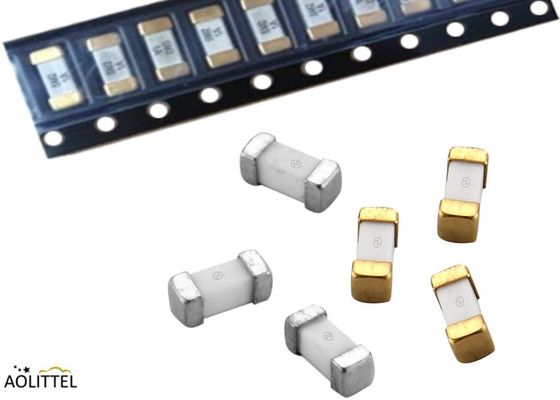

Ταινία σε κυλίνδρο, 1000 τεμάχια σε κυλίνδρο διαμέτρου 7 ιντσών, πλάτος ταινίας 12 mm, πρότυπο EIA 481

Διάγραμμα ροής επιλογής ασφάλειας επιφάνειας

Ωστόσο, οι βασικές σκέψεις για την επιλογή των ασφαλιστηρίων παρουσιάζονται στο διάγραμμα ροής που παρουσιάζεται στο σχήμα 6.
θα σας βοηθήσει να επιλέξετε μια ασφάλεια που ταιριάζει καλύτερα στις συνθήκες εφαρμογής σας.

Βήμα 1 ∆ιακρίνετε το βαθμολογημένο ρεύμα ασφάλειας σταθερής κατάστασης

Εφαρμόζεται τυπική υποβάθμιση σταθερής κατάστασης (75%) [Ifuse ≥ Isys/0,75] ⇒ Εφαρμόζεται υποβάθμιση θερμοκρασίας [Ifuse ≥ Isys/0.75/Ktemp] ⇒ Καθορισμός ρεύματος σταθερής κατάστασης ⇒ Βήμα 2 ️Αποφασίστε το σχήμα κύματος παλμού με τον υπολογισμό I2t ⇒ Βήμα 3 ️Εφαρμόστε αποσύνθεση κύκλου παλμού ⇒ Βήμα 4 ️Εφαρμόστε θερμοκρασία παλμού
Δερματισμός ⇒ Βήμα 5 ️ Εφαρμόστε τη δερματισμό για τη διακύμανση στο κύκλωμα ⇒ Βήμα 6 ️ Επιλέξτε ρεύμα ασφάλειας
Διάταξη για το περιβάλλον παλμού ⇒ Βήμα 7 Ελέγξτε Διάταξη ρεύματος ασφάλειας (χρησιμοποιήστε υψηλότερη τιμή μεταξύ βήματος 1 και βήματος 6) ⇒ Βήμα 8 Ελέγξτε Διάταξη τάσης

Επιλογή ασφαλιστηρίων επιφανειακής τοποθέτησης

Η επιλογή SMD Fuse φαίνεται απλή, με την έννοια ότι διαλέγετε ένα που έχει ρεύμα λίγο υψηλότερο από το ρεύμα λειτουργίας του συστήματος σας.Υπάρχουν ελαττωματικές εκτιμήσεις για το ρεύμα λειτουργίας και τη θερμοκρασία εφαρμογής.Η ενεργοποίηση και άλλες λειτουργίες του συστήματος (όπως αλλαγές ταχύτητας του επεξεργαστή ή εκκίνηση του κινητήρα) προκαλούν υπερβολές ρεύματος ή ακμές που απαιτούν επίσης εξέταση κατά την επιλογή μιας ασφάλειας.Έτσι η επιλογή της σωστής ασφάλειας για την εφαρμογή σας δεν είναι τόσο απλή όσο να γνωρίζετε το ονομαστικό ρεύμα που αντλείται από το σύστημα.

Συγκριτική μείωση της θερμοκρασίας της επιφανειακής σπείρας

Μια ασφάλεια SMD είναι μια συσκευή ευαίσθητη στη θερμοκρασία. Ως εκ τούτου, η θερμοκρασία λειτουργίας θα έχει επίδραση στην απόδοση και τη διάρκεια ζωής της ασφάλειας.Η θερμοκρασία λειτουργίας θα πρέπει να λαμβάνεται υπόψη κατά την επιλογή της ονομαστικής τάσης ασφάλειαςΗ καμπύλη θερμικής αποσύνθεσης για τις ασφάλειες επιφανειακής τοποθέτησης παρουσιάζεται στο παρακάτω σχήμα.Χρησιμοποιήστε το για τον προσδιορισμό του ποσοστού υποβάθμισης με βάση τη θερμοκρασία λειτουργίας και εφαρμόστε το στο υποβαθμισμένο ρεύμα του συστήματος.
