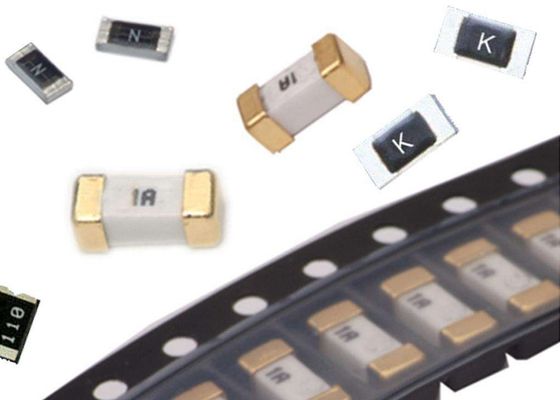

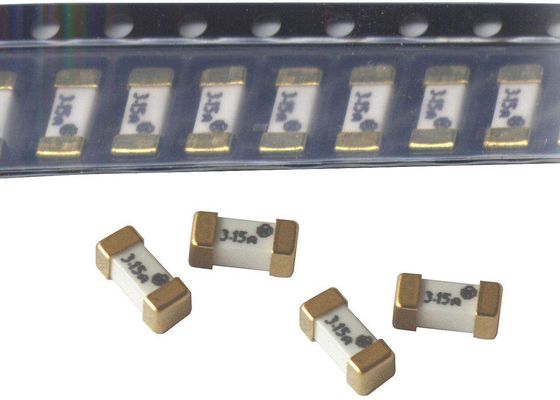

CQ24LF 001 6.1x2.6mm Γρήγορη δράση επιφάνειας Mount Fuse 2410 350V 1A Με ασημένιο επίχρισμα Διακοπτική χωρητικότητα 100A
Εφαρμογή
Λεπτομερείς / υπερυπολογιστές
Συστήματα τηλεπικοινωνιών
Συσκευές φόρτισης
LCD / LED τηλεοράσεις
Διακομιστές υπολογιστών
Ηλεκτρονικές οθόνες
Μετατροπείς συνεχούς ρεύματος
Μετατροπείς συνεχούς ρεύματος
Βασικά χαρακτηριστικά
Μονόπνευμα για την προστασία από υπερχείλιση
6125 (ΕΠΕ 2410)
Γρήγορη ακρίβεια
UL 248-14
Συμμόρφωση με το RoHS* και απαλλαγή από αλογένια**
Σχεδιασμός SMD πυρήνα σύρμας
Συσκευές επιφανειακής τοποθέτησης για αυτοματοποιημένη συναρμολόγηση
Περιβαλλοντικά χαρακτηριστικά
Θερμοκρασία λειτουργίας -55 °C έως +125 °C Συνθήκες αποθήκευσης Θερμοκρασία....+5 °C έως +35 °C υγρασία40 έως 75 % διάρκεια ζωής2 έτη από την ημερομηνία κατασκευής Επίπεδο ευαισθησίας σε υγρασία....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Υλικά και διάσταση
Υλικό κατασκευής: κεραμική
Υλικό τερματισμού: Ασημένιο (Ag), Νικέλιο (Ni), Χάλυβα (Sn)
Ελαστικό ασφάλειας: Ασημένιο ((Ag)
Συνιστώμενο πρότυπο γης - Σωλήτρια αναδρομής
Μονάδα: mm
| |
L2 |
Α1 |
W |
| 1-20Α |
2.95 |
1.96 |
3.15 |
Αριθμοποίηση μερών
Σύστημα αρίθμησης μερών
CQ24LF 001
CQ24LF -- Σειρά
001 -- Κωδικός ΑΜΠ (βλέπε παρακάτω πίνακα)
| ΠΕ |
Άμπερα
Αξιολόγηση
[ Μέσα ] |
Τετάρτη
Αξιολόγηση
(V) |
Ονομαστικό
Αντίσταση
Ψυχροί Ωμ |
Ονομαστικό
Λιώσιμο
Επικεφαλής |
| CQ24LF 001 |
1Α |
350V
|
1.100 |
0.500 |
| CQ24LF 1.50 |
1.5Α |
0.500 |
1.130 |
| CQ24LF 002 |
2Α |
0.203 |
1.200 |
| CQ24LF 2.50 |
2.5 Α |
0.155 |
1.500 |
| CQ24LF 003 |
3 Α |
0.045 |
1.890 |
| CQ24LF 3.15 |
3.15Α |
0.039 |
2.280 |
| CQ24LF 3.50 |
3.5 Α |
0.036 |
2.573 |
| CQ24LF 004 |
4Α |
0.028 |
3.360 |
| CQ24LF 005 |
5Α |
0.021 |
6.000 |
| CQ24LF 006 |
6Α |
0.016 |
7.920 |
| CQ24LF 6.30 |
6.3Α |
0.015 |
9.128 |
| CQ24LF 007 |
7Α |
0.014 |
12.25 |
| CQ24LF 008 |
8Α |
0.013 |
16.00 |
| CQ24LF 010 |
10Α |
0.011 |
25.00 |
| CQ24LF 012 |
12Α |
0.009 |
36.00 |
| CQ24LF 015 |
15Α |
0.006 |
67.50 |
| CQ24LF 020 |
20Α |
0.005 |
132.0 |
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1 Μέσα |
2 Μέσα |
| - Μίνι. |
Μαξ. Μαξ. |
| 1-20Α |
4 ώρες |
5 δευτερόλεπτα |
Θερμοκρασία περιβάλλοντος 25°C
Διακοπή της αξιολόγησης
1Α έως 20Α:
100 αμπέρ σε ισχύ 350V AC
100 αμπέρ σε 125V εναλλασσόμενη
100 αμπέρ σε 125V DC
300 αμπέρ σε 32V DC
Μέθοδος συγκόλλησης
* Επαναχρονημένη συγκόλληση: 260°C, 30 δευτερόλεπτα το πολύ.
* Συναρμολόγηση κυμάτων: 260°C, 10 δευτερόλεπτα το πολύ.
* Χειροκίνητη συγκόλληση: 350°C, 3 δευτερόλεπτα το πολύ.
Προδιαγραφή ταινίας και τροχιάς
Ταινία και τροχό Ποσότητα: 2500 τεμάχια/τροχό
| Άρθρο |
W |
Π |
Ε |
F |
Π1 |
D |
Δ1 |
| Κριτήριο |
12.00 |
4.00 |
1.75 |
5.50 |
2.00 |
1.50 |
1.00 |
| Ανεκτικότητα |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
±0.05 |
±0.10 |
±0.10 |
| Άρθρο |
Π0 |
10P0 |
Α0 |
Β0 |
ΚΟ |
t |
| Κριτήριο |
4.00 |
4.00 |
2.85 |
6.30 |
1.45 |
0.24 |
| Συναινετικότητα |
±0.10 |
0.20 |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
Σημείωση:
1Η υποβάθμιση που απεικονίζεται σε αυτή την καμπύλη είναι επιπλέον της τυποποιημένης υποβάθμισης 25% για συνεχή λειτουργία.
