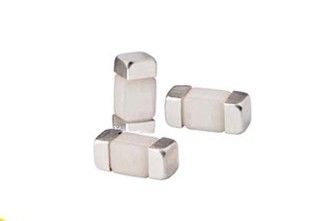

Αντιστέκεται στην εισροή CQ24LT 002 6.1x2.6mm Κηραμική Time Lag Chip Fuse 2A 350V 6125 Για προστασία υπερχείλισης φωτισμού LED
Περιγραφή
2410 οι ασφάλειες SMD με αέρα είναι πολύ κατάλληλες για εφαρμογές προστασίας από υπερστροφή δευτερεύοντος επιπέδου.Αυτές οι συσκευές στερέωσης επιφάνειας χωρίς μόλυβδο προσφέρουν αυξημένη αξιοπιστία και έχουν εξαλείψει τον κίνδυνο αφαίρεσης του τερματικού κάλυψης που είναι κοινό στις παραδοσιακές κεραμικές ασφάλειες σώματοςΕπιπλέον, το άμεσο στοιχείο αέρα έχει επιδείξει σταθερά χαρακτηριστικά συγχώνευσης και κοπής.Αυτές οι ασφάλειες 2410 χρησιμοποιούν νικελίου και κασσίτερου επιχρισμένα τερματισμούς χαλκού και διαθέτουν υψηλή αξιοπιστία και ανθεκτικότητα με ισχυρά χαρακτηριστικά καταστολής τόξου.
Εφαρμογή
• Βιομηχανικό εξοπλισμό
• LCD/PDP τηλεόραση
• Αντιστροφέας οπίσθιου φωτισμού
• Προμηθευτής ηλεκτρικής ενέργειας
• Σύστημα τηλεπικοινωνιών
• Δικτύωση
• Συστήματα παιχνιδιών
• Λευκά προϊόντα
• Αυτοκινητοβιομηχανία
Βασικά χαρακτηριστικά
Χωρίς αλογόντα, συμβατό με το RoHS και 100% χωρίς μόλυβδο
Συμπλέκτες ασφάλειας από χαλκό ή κράμα χαλκού
Σώμα ασφαλιστήρα επωξίας από γυαλί ίνες
Ευρύ φάσμα ισχύος
Περιοχή θερμοκρασίας λειτουργίας -55°C έως 125°C
Υλικά και διάσταση
Υλικό κατασκευής: κεραμική
Υλικό τερματισμού: Ασημένιο (Ag), Νικέλιο (Ni), Χάλυβα (Sn)
Ελαστικό ασφάλειας: Ασημένιο ((Ag)
Συνιστώμενο πρότυπο γης - Σωλήτρια αναδρομής
Μονάδα: mm
| |
L2 |
Α1 |
W |
| 1-20Α |
2.95 |
1.96 |
3.15 |
Αριθμοποίηση μερών
Σύστημα αρίθμησης μερών
ΚΑΛΟΥΡΓΙΚΟ ΚΑΛΟΥΡΓΙΚΟ
CQ24LT -- Σειρά
001 -- Κωδικός ΑΜΠ (βλέπε παρακάτω πίνακα)
| ΠΕ |
Άμπερες
Αξιολόγηση
[ Μέσα ] |
Τετάρτη
Αξιολόγηση
(V) |
Ονομαστικό
Αντίσταση
Ψυχροί Ωμ |
Ονομαστικό
Λιώσιμο
Επικεφαλής |
| ΚΑΛΟΥΡΓΙΚΟ ΚΑΛΟΥΡΓΙΚΟ |
1Α |
350V
|
1.100 |
0.700 |
| CQ24LT 1.50 |
1.5Α |
0.500 |
1.570 |
| CQ24LT 002 |
2Α |
0.203 |
1.800 |
| CQ24LT 2.50 |
2.5 Α |
0.155 |
2.430 |
| CQ24LT 003 |
3 Α |
0.045 |
3.240 |
| CQ24LT 3.15 |
3.15Α |
0.039 |
3.770 |
| CQ24LT 3.50 |
3.5 Α |
0.036 |
4.410 |
| CQ24LT 004 |
4Α |
0.028 |
5.760 |
| CQ24LT 005 |
5Α |
0.021 |
9.750 |
| CQ24LT 006 |
6Α |
0.016 |
13.32 |
| CQ24LT 6.30 |
6.3Α |
0.015 |
15.08 |
| CQ24LT 007 |
7Α |
0.014 |
19.60 |
| CQ24LT 008 |
8Α |
0.013 |
25.60 |
| Δελτίο ΕΚΤ αριθ. |
10Α |
0.011 |
40.00 |
| Δελτίο ΕΚΤ αριθ. |
12Α |
0.009 |
57.60 |
| Δελτίο ΕΚΤ αριθ. |
15Α |
0.006 |
101.2 |
| Κεφαλαιακά στοιχεία ενεργητικού |
20Α |
0.005 |
192.0 |
ΠΡΟΣΟΧΗ
• Πολύ γρήγορη δράση σε 200% υπερφόρτωση
• Εξαιρετική ικανότητα αντοχής στο ρεύμα εισροής
• Υψηλή αξιοπιστία και ανθεκτικότητα
• Δυνατά χαρακτηριστικά καταστολής τόξου
• Τελεία από χαλκό με επικάλυψη από νικέλιο και κασσίτερο
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1 Μέσα |
2 Μέσα |
3 Μέσα |
8 Μέσα |
| - Μίνι. |
- Μίνι. |
Μαξ. Μαξ. |
Μαξ. Μαξ. |
Μαξ. Μαξ. |
| 1-20Α |
4 ώρες |
1 δευτερόλεπτο |
60 δεύτερα. |
3 δευτερόλεπτα |
0.1 δευτερόλεπτο |
Θερμοκρασία περιβάλλοντος 25°C
Διακοπή της αξιολόγησης
1Α έως 20Α:
100 αμπέρ σε ισχύ 350V AC
100 αμπέρ σε 125V εναλλασσόμενη
100 αμπέρ σε 125V DC
300 αμπέρ σε 32V DC
Μέθοδος συγκόλλησης
* Επαναχρονημένη συγκόλληση: 260°C, 30 δευτερόλεπτα το πολύ.
* Συναρμολόγηση κυμάτων: 260°C, 10 δευτερόλεπτα το πολύ.
* Χειροκίνητη συγκόλληση: 350°C, 3 δευτερόλεπτα το πολύ.
Προδιαγραφή ταινίας και τροχιάς
Ταινία και τροχό Ποσότητα: 2500 τεμάχια/τροχό
| Άρθρο |
W |
Π |
Ε |
F |
Π1 |
D |
Δ1 |
| Κριτήριο |
12.00 |
4.00 |
1.75 |
5.50 |
2.00 |
1.50 |
1.00 |
| Ανεκτικότητα |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
±0.05 |
±0.10 |
±0.10 |
| Άρθρο |
Π0 |
10P0 |
Α0 |
Β0 |
ΚΟ |
t |
| Κριτήριο |
4.00 |
4.00 |
2.85 |
6.30 |
1.45 |
0.24 |
| Συναινετικότητα |
±0.10 |
0.20 |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
Περιβαλλοντική προδιαγραφή
| Θερμοκρασία λειτουργίας |
-55°C έως +125°C |
| Δονήσεις |
MIL-STD-202G, μέθοδος 201 ((10-55 Hz, 0,06 ίντσες, συνολική εκδρομή) |
| Σπρέι αλατιού |
MIL-STD-202G, μέθοδος 101, συνθήκη δοκιμής Β (48 ώρες) |
| Αντίσταση μόνωσης |
Η μέθοδος 302 της MIL-STD-202G, συνθήκη δοκιμής Α |
| Αντίσταση στη θερμότητα συγκόλλησης |
MIL-STD-202G, μέθοδος 210, συνθήκη δοκιμής Β (10 δευτερόλεπτα, σε θερμοκρασία 260 °C) |
| Θερμικό σοκ |
Η μέθοδος δοκιμής πρέπει να χρησιμοποιείται για να προσδιοριστεί η μέθοδος δοκιμής. |
Δείκτης ανατροπής θερμοκρασίας
Σημείωση:
1Η υποβάθμιση που απεικονίζεται σε αυτή την καμπύλη είναι επιπλέον της τυποποιημένης υποβάθμισης 25% για συνεχή λειτουργία.
Μέση χρονική καμπύλη ρεύματος
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
