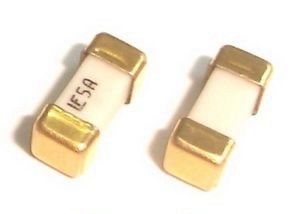

Υψηλής τάσης ανθεκτικός σε έκρηξη 10.1x3.1mm 4012 Χρονοδιαστολή επιφάνειας 1A 600VAC 350VDC

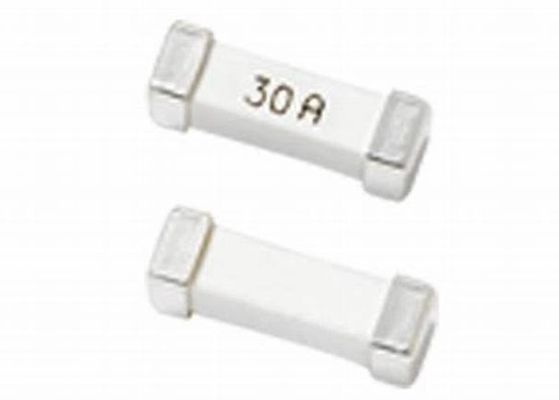

Η ασφάλεια SMD AOLITTEL NANO2 είναι ιδανική για χρήση σε εξοπλισμό Datacom και τηλεπικοινωνιών
Η ασφάλεια NANO2 είναι μια ασφάλεια υψηλής τάσης με γρήγορη δράση που έχει σχεδιαστεί για εφαρμογές υψηλού ρεύματος λειτουργίας.Η χαμηλή αύξηση θερμοκρασίας και τα εξαιρετικά χαρακτηριστικά σταθερότητας θερμοκρασίας το καθιστούν ιδανικό για χρήση σε εξοπλισμό Datacom και τηλεπικοινωνιών όπως διακομιστές υψηλής ποιότητας, σταθμούς βάσης, τροφοδοσίες ενέργειας και εφαρμογές υπολογιστών λεπίδων. προσφέρει προστασία κυκλώματος υψηλής ισχύος, εξαιρετικά υψηλές τιμές διακοπής (έως 500 A σε 72 VDC) και ένα συμπαγές (10,1 mm x 3,12 mm x 3.12 mm) επιφανειακή τοποθέτηση για εξοικονόμηση χώρου στην επιφάνεια.
Χαρακτηριστικά και οφέλη
Υψηλό ονομαστικό ρεύμα (15 30 A) με υψηλότερη τάση έως 100 VDC
Βελτιωμένη αντοχή στη θερμική κυκλική λειτουργία
Υψηλή τήξη i2t
Πυροσβεστήρας επιφανείας σε μικρό αποτύπωμα
Περιοχή θερμοκρασίας λειτουργίας από -55°C έως 125°C
Ενεργοποιεί διακομιστές λεπίδας που λειτουργούν σε μεγαλύτερη ισχύ
Παρέχει μεγαλύτερη αξιοπιστία σε σκληρές συνθήκες θερμικού κύκλου
Αποτρέπει την ενοχλητική εκτόξευση που προκαλείται από παροδικό κύμα κατά τη διάρκεια της θερμής ανταλλαγής του διακομιστή λεπίδας
Επιτρέπει μεγαλύτερη ευελιξία στην τοποθέτηση ασφάλειας σε πλαίσια διακομιστών λεπτών λεπτών
Διασφαλίζει ισχυρές επιδόσεις και αξιόπιστη προστασία σε περιβάλλοντα εργασίας με εξαιρετικά υψηλές θερμοκρασίες περιβάλλοντος
Υλικά και διάσταση
Υλικό κατασκευής: κεραμική
Υλικό τερματισμού: Ασημένιο (Ag), Νικέλιο (Ni), Χάλυβα (Sn)
Ελαστικό ασφάλειας: Ασημένιο ((Ag)
Συνιστώμενο πρότυπο γης - Σωλήτρια αναδρομής
Μονάδα: mm
| |
L2 |
Α1 |
W |
| 1-40Α |
6.1 |
3.25 |
3.43 |
Αριθμοποίηση μερών
Σύστημα αρίθμησης μερών
Δελτίο ΕΚΤ αριθ.
CQ40LT -- Σειρά
001 -- Κωδικός ΑΜΠ (βλέπε παρακάτω πίνακα)
| ΠΕ |
Άμπερα
Αξιολόγηση
[ Μέσα ] |
Τετάρτη
Αξιολόγηση
(V) |
Ονομαστικό
Αντίσταση
Ψυχροί Ωμ |
Ονομαστικό
Λιώσιμο
Επικεφαλής |
| Δελτίο ΕΚΤ αριθ. |
1Α |
600VAC
350VDC
|
0.8500 |
0.5800 |
| CQ40LT002 |
2Α |
0.4000 |
1.1100 |
| Δελτίο ΕΚΤ αριθ. |
20Α |
0.0060 |
32.630 |
| Δελτίο ΕΚΤ αριθ. |
30Α |
0.0030 |
136.89 |
| Δελτίο ΕΚΤ αριθ. |
40Α |
0.0014 |
547.10 |
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1 Μέσα |
2 Μέσα |
3 Μέσα |
8 Μέσα |
| - Μίνι. |
- Μίνι. |
Μαξ. Μαξ. |
Μαξ. Μαξ. |
Μαξ. Μαξ. |
| 1-40Α |
4 ώρες |
1 δεύτερο |
60 δεύτερα. |
3 δευτερόλεπτα |
0.1 δευτερόλεπτο |
Θερμοκρασία περιβάλλοντος 25°C
Εφαρμογή
Υψηλού επιπέδου διακομιστές / υπολογιστές Blade
Ηλεκτρική τροφοδοσία σταθμού βάσης
Μονάδα ρυθμιστή τάσης
Σύστημα ψύξης ανεμιστήρα για PC Server
Εφαρμογές προηγμένης αρχιτεκτονικής υπολογιστών τηλεπικοινωνιών (ATCA) για υπολογιστές σύννεφου
Σύστημα διαχείρισης μπαταριών (βιομηχανικά εργαλεία)
Διακοπή της αξιολόγησης
1Α έως 30Α:
150 αμπέρ σε 350 V συνεχούς ρεύματος
150 αμπέρ σε ισχύ 600V AC
600 αμπέρ σε 60V συνεχούς ρεύματος
40A: 600 άμπερες σε 60V DC
Μέθοδος συγκόλλησης
* Επαναχρονημένη συγκόλληση: 260°C, 30 δευτερόλεπτα το πολύ.
* Συναρμολόγηση κυμάτων: 260°C, 10 δευτερόλεπτα το πολύ.
* Χειροκίνητη συγκόλληση: 350°C, 3 δευτερόλεπτα το πολύ.
Προδιαγραφή ταινίας και τροχιάς
Ποσότητα ταινίας και τροχιάς: 1000PCS/τροχιά
Χαρακτηριστικά του προϊόντος
Υλικά
Σώμα: κεραμικό
Κεραμικό κάλυμμα: Ασημένιο χάλκινο
Αντίσταση μόνωσης (μετά το άνοιγμα) MIL-STD-202, μέθοδος 302, συνθήκη δοκιμής Α (10.000 ohms, ελάχιστο)
Δυνατότητα συγκόλλησης MIL-STD-202, μέθοδος 208
Αντίσταση στη θερμότητα συγκόλλησης MIL-STD-202, μέθοδος 210, συνθήκη δοκιμής Β (10 δευτερόλεπτα σε 260°C) Συνιστώμενη θερμική διαχείριση PCB.
Ελάχιστο πλάτος ίχνη χαλκού = 10 mm
Μπορεί να χρησιμοποιηθούν εναλλακτικές μέθοδοι θερμικής διαχείρισης, στις οποίες η μέγιστη θερμοκρασία του σώματος ασφάλειας δεν πρέπει να υπερβαίνει τους 80 °C σε περιβάλλον 25 °C κατά την κανονική λειτουργία.
Θερμοκρασία λειτουργίας ¥55oC έως 125oC με κατάλληλη υποβάθμιση
