Αρχική Σελίδα /Προϊόντα/Η επιφάνεια τοποθετεί τη θρυαλλίδα/Το Bourns SinglFuse sf-2410fp100w-2 διαγώνια επιφάνεια πυρήνων καλωδίων ακρίβειας 248-14 UL τοποθετεί τις θρυαλλίδες SEF 1.0A γρήγορα ενεργούντα 2410

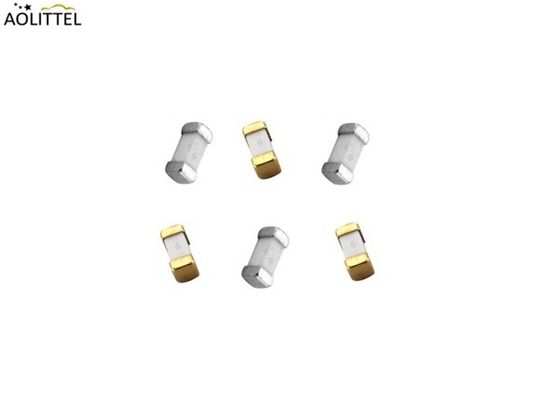

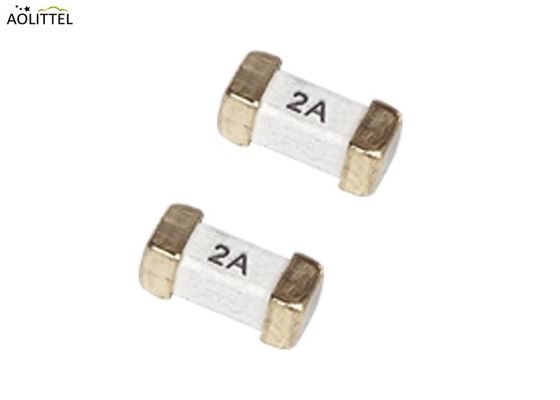

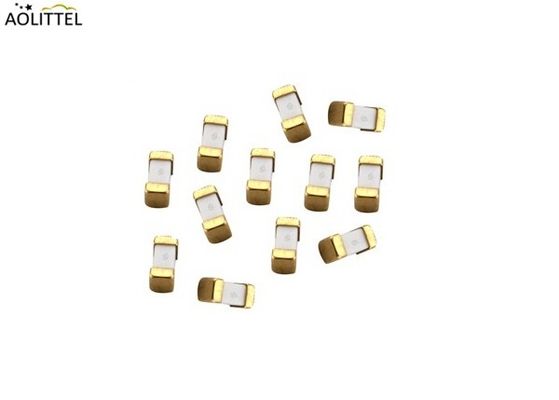

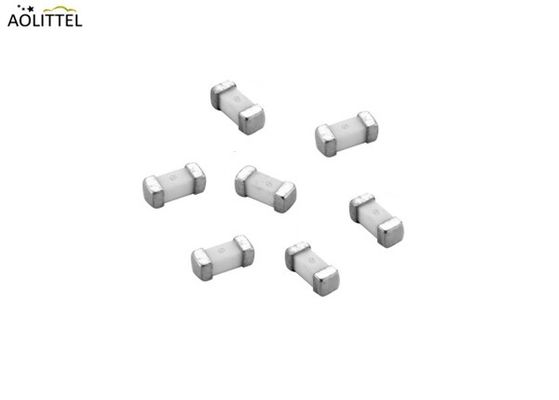

Το Bourns SinglFuse sf-2410fp100w-2 διαγώνια επιφάνεια πυρήνων καλωδίων ακρίβειας 248-14 UL τοποθετεί τις θρυαλλίδες SEF 1.0A γρήγορα ενεργούντα 2410

1000 τεμάχια
MOQ
0.035 to 0.06 USD Per Pieces
τιμή
Το Bourns SinglFuse sf-2410fp100w-2 διαγώνια επιφάνεια πυρήνων καλωδίων ακρίβειας 248-14 UL τοποθετεί τις θρυαλλίδες SEF 1.0A γρήγορα ενεργούντα 2410
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Κατηγορία προϊόντων: Η επιφάνεια τοποθετεί τη θρυαλλίδα
Κατασκευαστής: Aolittel
ROHS: - Ναι, ναι.
Τύπος ασφάλειας: Γρήγορο χτύπημα.
Τρέχουσα αξιολόγηση: 1A (0.2-7A)
Εναλλασσόμενο ρεύμα εκτίμησης τάσης: 250 VAC
Συνεχές ρεύμα εκτίμησης τάσης: 125 VDC
Μέγεθος/ομάδα θρυαλλίδων: 2410 (6125 μετρικά)
Ελάχιστη θερμοκρασία λειτουργίας: -55C
Μέγιστη θερμοκρασία λειτουργίας: +125C
Συσκευή: Ταινία σε τροχό
Ονομαστική κρύα αντίσταση: 0,044 ωμ
Ποσότητα εργοστασιακής συσκευασίας: 1000
Διακόψτε την εκτίμηση: 100 Α σε 250 VAC, 50 Α σε 125 VDC, 300 Α σε 32 VDC
Επισημαίνω:

Η επιφάνεια τοποθετεί τη θρυαλλίδα τσιπ

,

η επιφάνεια τοποθετεί τη θερμική θρυαλλίδα
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: AO LITTEL
Πιστοποίηση: UL
Αριθμό μοντέλου: SEF1100
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ταινία στο εξέλικτρο, 1.000 PC σε 7 ίντσες dia. εξέλικτρο, ευρεία ταινία 12mm, πρότυπα 481 EIA
Χρόνος παράδοσης: 7-10 εργάσιμες ημέρες
Όροι πληρωμής: Μ / Τ, Western Union
Δυνατότητα προσφοράς: 100,000 κομμάτια την εβδομάδα
Περιγραφή προϊόντων

Bourns SinglFuse SF-2410FP100W-2 Cross UL 248-14 Precision Wire Core Surface Mount Fuses SEF 1.0A Γρήγορη δράση 2410

Εφαρμογή

Ηλεκτρονικές οθόνες LCD / LED
Λευκά είδη
Διακομιστές υπολογιστών

Ηλεκτρονικές οθόνες
Μετατροπείς συνεχούς ρεύματος
Μετατροπείς συνεχούς ρεύματος
Λεπτομερείς / υπερυπολογιστές
Συστήματα τηλεπικοινωνιών
Συσκευές φόρτισης

Επικεφαλής του ΔικαστηρίουEpoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Κατεβάστε________

Χαρακτηριστικά

Μονόπνευμα για την προστασία από υπερχείλιση
6125 (ΕΠΕ 2410)
Γρήγορη ακρίβεια
UL 248-14
Συμμόρφωση με το RoHS* και απαλλαγή από αλογένια
Σχεδιασμός SMD πυρήνα σύρμας
Συσκευές επιφανειακής τοποθέτησης για αυτοματοποιημένη συναρμολόγηση

Διάσταση

Το Bourns SinglFuse sf-2410fp100w-2 διαγώνια επιφάνεια πυρήνων καλωδίων ακρίβειας 248-14 UL τοποθετεί τις θρυαλλίδες SEF 1.0A γρήγορα ενεργούντα 2410 1

Αριθμοποίηση μερών

Καταλόγος

- Όχι, όχι, όχι.

Άμπερα

Αξιολόγηση

Τετάρτη

Αξιολόγηση

Σπάσιμο

Δυναμικότητα

Ονομαστικό κρύο

Αντίσταση

(Ωμ)

Εγώ...2Έλιξη

Συμπληρωματικό (Α)2.S)

 Οργανισμός Εγκρίσεις
UL CUL
Επενδύσεις 200mA 250VAC

50A@300VAC

50A@250VAC

200A@125VAC

 0.960 0.148 ● ●
Επενδύσεις 250mA 0.860 0.145 ● ●
Επενδύσεις 300mA 0.620 0.162 ● ●
Επενδύσεις σε αεροσκάφη 315mA 0.550 0.189 ● ●
Επενδύσεις 375mA 0.470 0.200 ● ●
Επενδύσεις 400mA 0.380 0.238 ● ●
Επενδύσεις 500mA 0.320 0.275 ● ●
Επενδύσεις 600mA 0.285 0.470 ● ●
Επενδύσεις σε αεροσκάφη 630mA 0.256 0.566 ● ●
Επενδύσεις 700mA 0.208 0.805 ● ●
Επενδύσεις 750mA 0.175 1.240 ● ●
Επενδύσεις 800mA 0.155 1.880 ● ●
Δαπάνες 1Α 0.148 3.500 ● ●
Επενδύσεις 1.25Α 0.102 4.760 ● ●
Επενδύσεις 1.5Α 0.085 6.305 ● ●
Δαπάνες 2Α 0.044 8.950 ● ●
Επενδύσεις 2.5Α 0.043 16.025 ● ●
Επενδύσεις 3Α 0.033 21.560 ● ●
ΣΕΦ1315 3.15Α 0.029 22.750 ● ●
Επενδύσεις 3.5Α 0.027 27.050 ● ●
Δαπάνες 4Α 0.025 31.808 ● ●
Επενδύσεις 5Α 0.019 40.250 ● ●
Επενδύσεις 6Α 0.018 67.245 ● ●
ΣΕΦ1630 6.3Α 0.017 73.550 ● ●
Επενδύσεις 7Α 0.015 76.280 ● ●

Περιβαλλοντικά χαρακτηριστικά

Θερμοκρασία λειτουργίας -55 °C έως +125 °C
Συνθήκες αποθήκευσης Θέρμανση +5 °C έως +35 °C
Η υγρασία 40 έως 75%
Χρονοδιάγραμμα διατήρησης 2 έτη από την ημερομηνία κατασκευής
Επίπεδο ευαισθησίας στην υγρασία 1
Κλάση ESD (HBM) Τάξη 6

Δραστηριότητες Times

% της ονομαστικής ισχύος των αμπέρ(Εντός)

Ώρα για ανατίναξη
100% * Σε 4 ώρες Min
200% * 120 δευτερόλεπτα μέγιστο
1000% * Σε 10 ms Min

Μέση χρονική καμπύλη ρεύματος

Το Bourns SinglFuse sf-2410fp100w-2 διαγώνια επιφάνεια πυρήνων καλωδίων ακρίβειας 248-14 UL τοποθετεί τις θρυαλλίδες SEF 1.0A γρήγορα ενεργούντα 2410 2

Δοκιμασία αξιοπιστίας

- Όχι, όχι, όχι. Δοκιμή Απαίτηση Συνθήκη δοκιμής Αναφορά δοκιμής
1 Επιστροφή ροής και κάμψη

Αλλαγή DCR ≤ 20 % (≤ 10 % για ≤1 A)

Καμία μηχανική βλάβη

 3 επαναρρεύσεις σε 245 °C, ακολουθούμενη από
2 mm κάμψη		 Αναφορά στο STP
έγγραφο
2 Συναρμολόγηση Ελάχιστη κάλυψη 90% Μία βύθιση σε 245 °C για 5 δευτερόλεπτα Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Μέθοδος 208
3 Θέρμανση συγκόλλησης
αντίσταση		 Αλλαγή DCR ≤ 20 % (≤ 10 % για ≤1 A)
Νέα κάλυψη συγκόλλησης ≤ 75%		 Μία βύθιση σε 260 °C για 10 δευτερόλεπτα Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Μέθοδος 210
4 Ανθεκτικότητα στην υγρασία Αλλαγή DCR ≤ ±15 % Καμία υπερβολική διάβρωση 10 κύκλοι Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Μέθοδος 106
5 Σπρέι αλατιού Αλλαγή DCR ≤ ±10 %
Καμία υπερβολική διάβρωση		 48 ώρες έκθεσης, 5% διάλυμα αλατιού Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Μέθοδος 101
6 Μηχανικές δονήσεις Αλλαγή DCR ≤ ±10 %
Καμία μηχανική βλάβη		 0.4 ίντσες D.A. ή 30 G μεταξύ
5-3000 Hz		 Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Μέθοδος 204
7 Μηχανολογικό σοκ Αλλαγή DCR ≤ ±10 %
Καμία μηχανική βλάβη		 1500 G, 0,5 ms, σόκ μισού κύματος Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Μέθοδος 213
8 Θερμικό σοκ Αλλαγή DCR ≤ ±10 %
Καμία μηχανική βλάβη		 100 κύκλοι μεταξύ -65 °C και +125 °C Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Μέθοδος 107
9 Ζωή Καμία ηλεκτρική “ανοίξει” κατά τη διάρκεια της δοκιμής
Η μεταβολή της πτώσης τάσης πρέπει να είναι μικρότερη
μικρότερο από ± 20% της αρχικής αξίας		 80 % ονομαστικού ρεύματος (75 % για ασφάλειες < 1 A)
για 2000 ώρες σε θερμοκρασία περιβάλλοντος
+25 °C		 Αναφορά στο STP
έγγραφο


* Οδηγία RoHS 2002/95/ΕΚ της 27ης Ιανουαρίου 2003 συμπεριλαμβανομένου του παραρτήματος και αναδιατύπωση RoHS 2011/65/ΕΕ της 8ης Ιουνίου 2011.
** Το Bourns θεωρεί ότι ένα προϊόν είναι "απαλλαγμένο από αλογόνες" εάν (α) η περιεκτικότητα σε βρώμιο (Br) είναι 900 ppm ή μικρότερη.
Β) η περιεκτικότητα σε χλώριο (Cl) είναι ίση ή κατώτερη των 900 ppm και γ) η συνολική περιεκτικότητα σε βρώμιο (Br) και χλώριο (Cl) είναι ίση ή κατώτερη των 1500 ppm.
Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
Τα χαρακτηριστικά και οι παραμέτροι του προϊόντος που αναφέρονται στο παρόν δελτίο δεδομένων μπορούν να διαφέρουν ανάλογα με τις εφαρμογές και η πραγματική απόδοση του προϊόντος μπορεί να διαφέρει με την πάροδο του χρόνου.Οι χρήστες θα πρέπει να επαληθεύουν την πραγματική απόδοση της συσκευής στις συγκεκριμένες εφαρμογές τους..

Στρογγυλή καμπύλη θερμικής αποσύνδεσης

Το Bourns SinglFuse sf-2410fp100w-2 διαγώνια επιφάνεια πυρήνων καλωδίων ακρίβειας 248-14 UL τοποθετεί τις θρυαλλίδες SEF 1.0A γρήγορα ενεργούντα 2410 3

Σύσταση για την επιστροφή της συγκόλλησης

Το Bourns SinglFuse sf-2410fp100w-2 διαγώνια επιφάνεια πυρήνων καλωδίων ακρίβειας 248-14 UL τοποθετεί τις θρυαλλίδες SEF 1.0A γρήγορα ενεργούντα 2410 4

Κατάσταση επαναρρόφησης Συγκρότημα χωρίς Pb
Μέσος ρυθμός αύξησης (Ts ((max) έως Tp) 5°C/δευτερόλεπτο το πολύ.
Προθέρμανση Θέρμανση Min (Ts(min)) 150°C
Μέγιστη θερμοκρασία (Ts(max)) 200°C
Χρόνος (μίν έως μέγιστο) (τ) 60-120 δευτερόλεπτα
Επαναρροή Θέρμανση (T)Α) 220°C
Μέγιστος χρόνος (t)Α) 60 δεύτερα.
Τελευταία θερμοκρασία (Tp) 260°C μέγιστος
Ποσοστό μείωσης 5°C/δευτερόλεπτο μέγιστο
Χρόνος 25°C έως μέγιστη θερμοκρασία (Tp) 8 λεπτά το πολύ.

Συνιστώμενο προφίλ θερμοκρασίας για τη συγκόλληση κυμάτων

Το Bourns SinglFuse sf-2410fp100w-2 διαγώνια επιφάνεια πυρήνων καλωδίων ακρίβειας 248-14 UL τοποθετεί τις θρυαλλίδες SEF 1.0A γρήγορα ενεργούντα 2410 5

Η συγκόλληση κυμάτων είναι κατάλληλη για μοντέλα μεγέθους 2410.

Συσκευή

1,000 τεμάχια σε 7 ίντσες διάμετρο. τροχό, 12 mm πλάτος ταινία, EIA Standard 481
