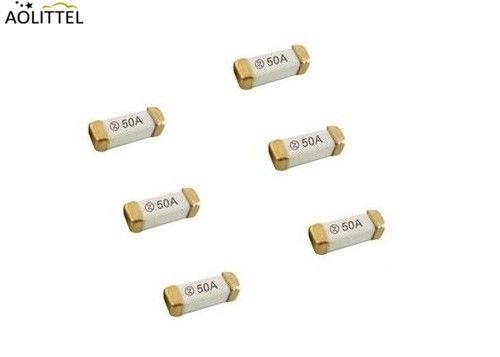

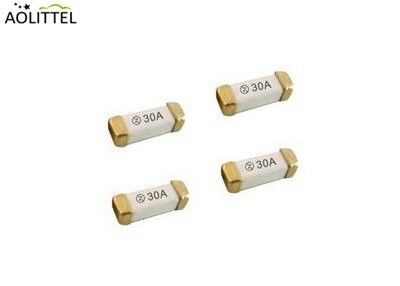

Το SartfuseR1032 s1032-φ διαγώνια ΝΑΝΟ 10,25X3,2 υψηλής τάσης ταχείας δράσηςχιλ. επιφάνειαςσειράς τοποθετεί τη θρυαλλίδα 250Vac 50mA-15A
Γενικό
• Η επιφάνεια τοποθετεί την υψηλής τάσης θρυαλλίδα
• Διαθέσιμος στις εκτιμήσεις 20 έως 60 αμπέρ
• Εκτίμηση υψηλότερης τάσης μέχρι 100VDC
• 10.25×3.20 (χιλ.) η τετραγωνική επιφάνεια μορφής τοποθετεί
• Λειτουργούσα σειρά θερμοκρασίας από -55°C σε 125°C
• Ενισχυμένη θερμική αντοχή ανακύκλωσης
• RoHS υποχωρητικό και αλόγονο ελεύθερο
____________________________________________________________________________
Download______
Εφαρμογή
• Δύναμη συστημάτων αποθήκευσης
• Σύστημα ανεμιστήρων για τον κεντρικό υπολογιστή PC
• Ενότητα ρυθμιστών τάσης
• Παροχή ηλεκτρικού ρεύματος σταθμών βάσης
• Ενότητα ρυθμιστών τάσης για τον κεντρικό υπολογιστή PC
• Υπολογισμός κεντρικών υπολογιστών/λεπίδων υψηλών σημείων
• Σύστημα διαχείρισης μπαταριών
Περιγραφή
Το αργός-χτύπημα σειράς AOLITTEL R1032 που η τετραγωνική επιφάνεια τοποθετεί τις θρυαλλίδες είναι κεραμικές κατασκευές ΚΑΠ σωλήνες/τέλη, RoHS υποχωρητικό, το αλόγονο ελεύθερο και ο μόλυβδος (PB) απαλλάσσουν των απαιτήσεων της οδηγίας RoHS (2002/95/ΕΚ), με τις εγκρίσεις αντιπροσωπειών ΑΜΕΡΙΚΑΝΙΚΉΣ (UL/CSA) ασφάλειας. Παρέχετε την αρχική και δευτεροβάθμια προστασία κυκλωμάτων επιπέδων πινάκων σε μια ευρεία ποικιλία των εφαρμογών. Με το άριστο ρεύμα εισροής που αντιστέκεται την ικανότητα, η άριστη αξιοπιστία για το θερμικό και μηχανικό κλονισμό, έχει επίσης μια υψηλή αξιοπιστία και η σταθερή δυνατότητα ύλης συγκολλήσεως, καλύμματα τελών είναι διαθέσιμη σε χρυσό/το ασήμι/νικέλινος.
Εγκρίσεις αντιπροσωπείας
| Αντιπροσωπεία |
Σειρά αμπέρ |
Αριθμός αρχείου αντιπροσωπείας |
|
50mA ~ 7A |
E340427 (JDYX2) |
|
50mA ~ 7A |
E340427 (JDYX8) |
Διάσταση
μονάδα: χιλ.
Προδιαγραφή
|
Μέρος
Αριθ.
|
Αμπέρ
Εκτίμηση
|
Τάση
Εκτίμηση
|
Σπάσιμο
Ικανότητα
|
Ονομαστικό κρύο
Αντίσταση
(Ωμ)
|
Ι2TMelting
Ολοκλήρωμα (Α2. ΤουS)
|
| R1032.0200 |
200mA |
250VAC |
Το 50A@300VAC
Το 50A@250VAC
Το 200A@125VAC
|
0,920 |
0,125 |
| R1032.0250 |
250mA |
0,860 |
0,145 |
| R1032.0300 |
300mA |
0,620 |
0,162 |
| R1032.0315 |
315mA |
0,550 |
0,189 |
| R1032.0375 |
375mA |
0,470 |
0,200 |
| R1032.0400 |
400mA |
0,380 |
0,238 |
| R1032.0500 |
500mA |
0,320 |
0,275 |
| R1032.0600 |
600mA |
0,285 |
0,470 |
| R1032.0630 |
630mA |
0,256 |
0,566 |
| R1032.0700 |
700mA |
0,208 |
0,805 |
| R1032.0750 |
750mA |
0,175 |
1,240 |
| R1032.0800 |
800mA |
0,155 |
1,880 |
| R1032.1100 |
1A |
0,148 |
3,500 |
| R1032.1125 |
1.25A |
0,102 |
4,760 |
| R1032.1150 |
1.5A |
0,085 |
6,305 |
| R1032.1160 |
1.6A |
0,075 |
6,505 |
| R1032.1200 |
2A |
0,044 |
8,950 |
| R1032.1250 |
2.5A |
0,043 |
16,025 |
| R1032.1300 |
3A |
0,033 |
21,560 |
| R1032.1315 |
3.15A |
0,029 |
22,750 |
| R1032.1350 |
3.5A |
0,027 |
27,050 |
| R1032.1400 |
4A |
0,025 |
31,808 |
| R1032.1500 |
5A |
0,019 |
40,250 |
| R1032.1600 |
6A |
0,018 |
67,245 |
| R1032.1630 |
6.3A |
0,017 |
73,550 |
| R1032.1700 |
7A |
0,015 |
76,280 |
| R1032.2100 |
10A |
0,013 |
77,350 |
| R1032.2120 |
12A |
0,012 |
78,180 |
| R1032.2150 |
15A |
|
|
0,011 |
79,280 |
Ηλεκτρικά χαρακτηριστικά
| % της εκτίμησης αμπέρ (μέσα) |
Χρόνος φυσήγματος |
| 100% * μέσα |
4 ώρες λ. |
| 200% * μέσα |
120 SEC Max |
Συσκευασία
2000 κομμάτια των θρυαλλίδων στο ταινία-και-εξέλικτρο 24mm στο εξέλικτρο 13 ίντσας (330mm)
Οδηγός για την επιλογή θρυαλλίδων
Ο σκοπός αυτού του οδηγού αναφοράς είναι να βοηθηθούν οι μηχανικοί για να επιλέξει τις θρυαλλίδες που θα παράσχουν την αποτελεσματική προστασία κυκλωμάτων για τα οριζόμενο ηλεκτρονικά συστατικά ή τον εξοπλισμό.
Οδηγός επιλογέων θρυαλλίδων
1.Select το κατάλληλο μέγεθος θρυαλλίδων σύμφωνα με το διαθέσιμο διάστημα κυκλωμάτων.
2.Select η κατάλληλη μορφή θρυαλλίδων σύμφωνα με την τοποθετώντας μέθοδο του κυκλώματος.
3.Select η κατάλληλη θρυαλλίδα σύμφωνα με τα απαραίτητα πρότυπα πιστοποίησης ασφάλειας των προϊόντων: ΌΠΩΣ Γ-UL, VDE, SEMKO, PSE, ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ, KC, BSI.
4.Determine η κατάλληλη εκτίμηση τάσης θρυαλλίδων σύμφωνα με την εφαρμοσμένη τάση του κυκλώματος.
5.Select η κατάλληλη τρέχουσα εκτίμηση θρυαλλίδων (μέσα) σύμφωνα με το μέγιστο κανονικό λειτουργώντας ρεύμα του κυκλώματος.
οι παράγοντες αποσύνθεσης θρυαλλίδων.
*Considering της θρυαλλίδας βασισμένης στην περιβαλλοντική θερμοκρασία.
6.Consider ο τρέχων σφυγμός
*Calculate η μέγιστη τρέχουσα αξία σφυγμού I2 τ του κυκλώματος.
η απαραίτητη αξία I2t της θρυαλλίδας.
Η θρυαλλίδα καθυστέρησης χαρακτηριστικά συστήνεται όταν διευκρινίζεται ο διακριτικός τρέχων σφυγμός.
7.Select ο τύπος θρυαλλίδων.
επιλεγμένη η 8.The θρυαλλίδα υποβάλλεται στις δοκιμαστικές λειτουργίες στο κύκλωμα/το προϊόν.
