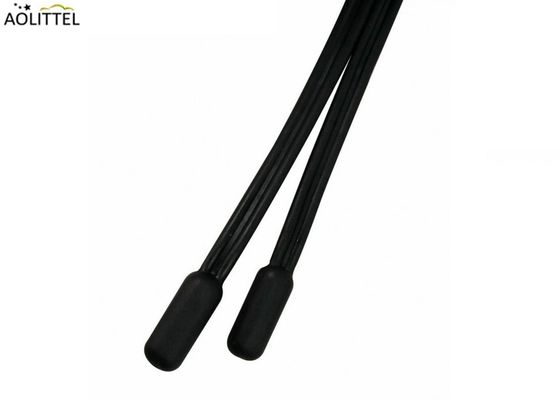

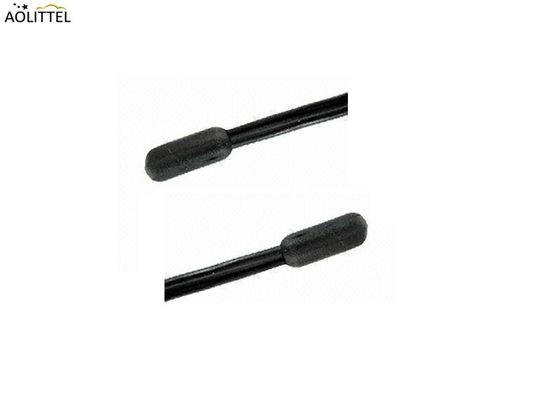

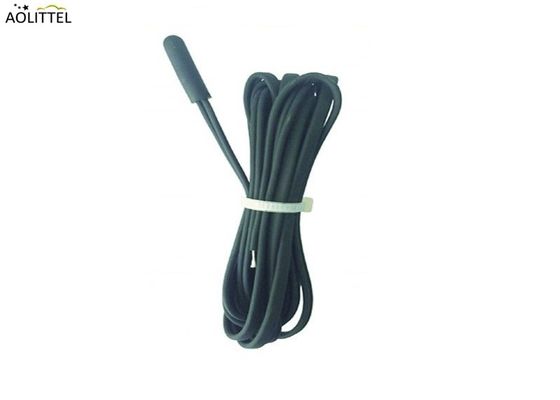

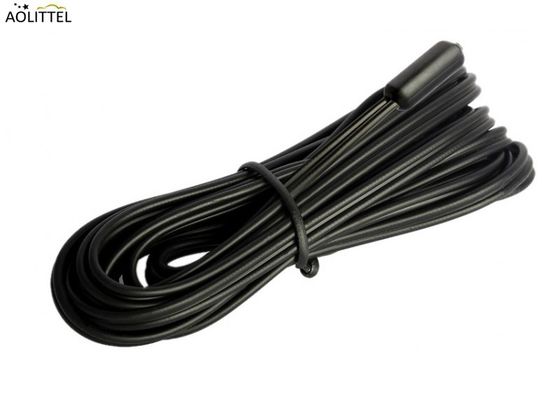

Name: Έγχυση 6x15mm αισθητήρας 10KΩ±1% B2550=3950±1% IP68 TPE θερμοκρασίας μικροϋπολογιστών NTC με το επίπεδο καλώδιο τύπων AWG26# Β 2 μέτρο
Brand: Aolittel Technology Co.,Ltd
SKU: NSAM0103FC1-202X2
Price: 0.42 USD
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία προϊόντος: Μικροαισθητήρας θερμοκρασίας NTC

Τύπος αισθητήρα: Θερμοκρασία

Τύπος αισθητήρα θερμοκρασίας: Θερμοστήρας NTC

Αντίσταση σε 25C: 10kΩ+/-1%

Β25/50: 3950K±1%

Επικεφαλής μέγεθος: 6x15 χιλιοστά

Συμπίεση: ΤΡΕ

Καλώδιο: ΤΡΕ AWG26# Τύπος Β επίπεδο σύρμα (μαύρο)

Παράγοντας διασκεδασμού: 00,7 mW/°C

Χρόνος απόκρισης: < 15 δευτερόλεπτα

Λειτουργία temp.range: -20~+125C

Αντίσταση μόνωσης: > 100 MOhm σε 500VDC

Αντισταθείτε τη δοκιμή τάσης: 3750V

Επιθεώρηση: 100%

Επισημαίνω:

μικροσκοπικός αισθητήρας θερμοκρασίας

αισθητήρας θερμοκρασίας κομματιών μικροϋπολογιστών

Βασικές πληροφορίες

Μάρκα: AO LITTEL

Αριθμό μοντέλου: NSAM0103FC1-202X2

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Όγκος, 0.03kg/Pieces

Χρόνος παράδοσης: 2 εβδομάδες

Όροι πληρωμής: Μ / Τ, Paypal

Δυνατότητα προσφοράς: 10.000.000 κομμάτια το μήνα

Εκθεσιακός χώρος

Έγχυση 6x15mm αισθητήρας 10KΩ±1% B2550=3950±1% IP68 TPE θερμοκρασίας μικροϋπολογιστών NTC με το επίπεδο καλώδιο τύπων AWG26# Β 2 μέτρο

Περιγραφή προϊόντων

IP68 TPE Ενέσιμη 6x15mm NTC Μικρό αισθητήρα θερμοκρασίας 10KΩ±1% B2550=3950±1% με B τύπου AWG26# επίπεδο καλώδιο 2 μέτρα

Χαρακτηριστικά

Δυνατότητα διηλεκτρική: 3,75 kVAC

Πρωτογενής μόνωση PP, δευτερογενής μόνωση

Διάστημα καλωδίου TPE: 200 mm έως 10metres (άλλα διαθέσιμα κατόπιν αιτήματος)

26AWG διπλό απομονωμένο καλώδιο TPE

Κατηγορία IP 68

Αντίσταση μόνωσης 100MΩ @ 500VDC

Διαθέσιμο σε διάφορους τύπους συνδέσμων

Προσαρμοσμένες ανοχές και αντίστασεις διαθέσιμες κατόπιν αιτήματος

Περιοχή θερμοκρασίας -20 oC έως +125 oC

Επικεφαλής του Δικαστηρίου Κατεβάστε________

ΔιάστασηΜονάδα: mm

Έγχυση 6x15mm αισθητήρας 10KΩ±1% B2550=3950±1% IP68 TPE θερμοκρασίας μικροϋπολογιστών NTC με το επίπεδο καλώδιο τύπων AWG26# Β 2 μέτρο 1

Κατάλογος υλικών

ΟΧΙ	Ονομασία του υλικού	Άρθρο/PN
1.	Θερμοστήρας στοιχείου-NTC	Δοκιμαστικό μέγεθος
2.	Επιχρισμός	ΤΡΕ
3.	Σημείωση:	ΤΡΕ AWG26# Τύπος Β επίπεδο σύρμα (μαύρο)
4.	Τερματικό	Άλλα από τα παρασκευασμένα για την παρασκευή των ειδών αυτών

ΕΠΙΤΡΟΠΟΙΕΣ

ΟΧΙ	Άρθρο	Σημείωση	Προϋποθέσεις δοκιμής	- Μίνι.	Κανονική αξία	Μαξ. Μαξ.	Μονάδα
1.	Αντίσταση σε 25°C	R25	Ta=25±0,05°C Π_Τ¥0,1mw	9.9	10.0	10.1	kΩ
2.	Αξία Β	Β25/50		3910.5	3950.0	3989.5	k
3.	Συντελεστής διάσπασης	σ	Ta=25±0,5°C	0.7			mW/°C
4.	Σταθερή χρόνου	τ	Ta=25±0,5°C	< 15			δευτερεύον
5.	Περιοχή λειτουργικής θερμοκρασίας	/	/	-20	/	+125	°C
6	Αντίσταση μόνωσης	/	500V συνεχής	> 100			MΩ
7.	Αντιστέκεται στην δοκιμή τάσης	/	1000V AC,1mA, 1 λεπτό	Δεν υπάρχουν ανωμαλίες			Τμήμα 2

Εφαρμογή

Εφαρμογές ψύξης και κλιματισμού

Έλεγχος βιομηχανικών διεργασιών

Εφαρμογές βύθισης

Ελεγκτές ETC & ERC

Σύνοψη

Το σύνολο αυτό αποτελείται από θερμοστάτη NTC που συγκολλείται σε καλώδιο επέκτασης TPE.Ο αισθητήρας και το καλώδιο επέκτασης διαμορφώνονται από κοινού ως μία θερμά βουλκανισμένη μονάδα για να παρέχουν υψηλό βαθμό προστασίας από την είσοδο νερού/υγρασίαςΟ αισθητήρας προστατεύεται από μηχανικές ζημιές από το περίβλημα από ανοξείδωτο χάλυβα.

Μια σειρά από διπλό απομονωμένους, πλήρως ενσωματωμένους αισθητήρες που προσφέρουν προστασία IP68 ενδεχόμενη για ψύξη, κλιματισμό, ηλιακή ενέργεια και θέρμανση υποδομής,Αυτοί οι αισθητήρες εξασφαλίζουν απόλυτη ακεραιότητα κατά της εισόδου υγρασίας..

Δοκιμή αξιοπιστίας

ΟΧΙ	Άρθρο	Τεχνικές απαιτήσεις	Προϋποθέσεις δοκιμής και μέθοδος
1.	Δοκιμή υψηλής θερμοκρασίας	DR/R25£±5% DB/B£±3% Καμία αλλαγή με τάση αντίστασης, Δυναμικό ενσωμάτωσης. Εμφάνιση χωρίς ζημιές.	100±5°C, ισχύς σε 120±12 ώρες, DC0,2mA
2.	Χαμηλή θερμοκρασία		-30±5°C, ισχύς 120±12 ωρών, DC0,2mA
3.	Δοκιμή υγρασίας		Αποθήκευση σε περιβάλλον 45±2°C, 90%-95%RH για 120±12 ώρες
4.	Δοκιμή κύκλου θερμοκρασίας		5°C νερό × 10 λεπτά→ 90°C νερό × 100 λεπτά/κύκλους, 50 κύκλους
5	Δοκιμή ηλεκτρισμού φορτίου		Δύναμη DC1mA, 100 ώρες σε θερμοκρασία δωματίου και υγρασία.
6	Δοκιμή πτώσης		Ελεύθερη πτώση στο τσιμεντένιο πάτωμα από ύψος 1m, 5 κύκλους.
7	Δοκιμή δονήσεων		Πεδίο συχνοτήτων: 10 55 Hz Συνολικό εύρος 1,52 mm 1 κύκλος 1 λεπτό, κατεύθυνση και χρόνος στους άξονες X, Y, Z 2 ώρες ο καθένας.
8	Δοκιμή κάμψης		Κουμπώνονται 90° το σημείο δέσμευσης του καλωδίου και της εποξικής ρητίνης. 10 φορές μπρος και πίσω
9	Δοκιμές εφόδου		Βάλε 2 κιλά δύναμη διαρκεί 1 λεπτό

Εγκατάσταση και άλλες επιλογές

Μια σειρά από περιβλήματα από ανοξείδωτο χάλυβα μπορούν να προστεθούν για να αυξηθεί η ανθεκτικότητα του αισθητήρα ή να παρέχουν διάφορες επιλογές τοποθέτησης.

Πίνακας R-T

Πίνακας μετατροπής R-T
Το R25=10KΩ±1% B25/50=3950K±1%
T/°C	Επικαιροποίηση	T/°C	Επικαιροποίηση	T/°C	Επικαιροποίηση	T/°C	Επικαιροποίηση
-40	253.2	264.3	275.8	-2	34.68	35.48	36.29
- 39	239.8	250.2	260.9	-1	33.01	33.75	34.51
- 38	227.1	236.8	246.9	0	31.43	32.12	32.82
- 37	215.1	224.2	233.6	1	29.93	30.57	31.22
- 36	203.8	212.3	221.0	2	28.50	29.10	29.71
- 35	193.1	201.0	209.2	3	27.15	27.71	28.27
- 34	182.9	190.3	198.0	4	25.88	26.39	26.92
- 33	173.4	180.2	187.4	5	24.66	25.14	25.63
-32 χρόνια.	164.3	170.7	177.4	6	23.51	23.96	24.41
- 31	155.7	161.7	167.9	7	22.42	22.84	23.26
- 30	147.6	153.2	159.0	8	21.39	21.77	22.16
- 29	139.9	145.1	150.6	9	20.40	20.76	21.12
- 28	132.6	137.5	142.6	10	19.47	19.80	20.14
- 27	125.8	130.3	135.1	11	18.58	18.89	19.20
- 26	119.3	123.5	127.9	12	17.74	18.02	18.31
-25	113.1	117.1	121.2	13	16.94	17.20	17.47
- 24	107.3	111.0	114.9	14	16.18	16.42	16.67
-23	101.8	105.3	108.8	15	15.46	15.68	15.91
- 22 χρόνια.	96.56	99.80	103.1	16	14.77	14.98	15.19
- 21	91.62	94.65	97.77	17	14.11	14.31	14.50
-20	86.95	89.78	92.69	18	13.49	13.67	13.85
-19	82.49	85.13	87.84	19	12.90	13.07	13.23
- 18 χρόνια.	78.28	80.74	83.27	20	12.34	12.49	12.64
-17	74.30	76.59	78.95	21	11.80	11.94	12.08
- 16	70.53	72.67	74.87	22	11.29	11.42	11.55
-15	66.96	68.96	71.01	23	10.80	10.92	11.04
-14	63.59	65.45	67.36	24	10.34	10.45	10.56
-13	60.40	62.13	63.91	25	9.900	10.00	10.10
-12	57.38	58.99	60.65	26	9.474	9.573	9.673
- 11	54.51	56.02	57.57	27	9.068	9.167	9.267
- 10	51.80	53.21	54.65	28	8.681	8.780	8.879
-9	49.24	50.55	51.89	29	8.313	8.411	8.510
- 8	46.81	48.03	49.28	30	7.962	8.060	8.158
- 7	44.51	45.64	46.80	31	7.628	7.725	7.822
-6	42.32	43.38	44.47	32	7.309	7.405	7.502
- 5	40.26	41.24	42.25	33	7.005	7.100	7.196
- 4	38.30	39.22	40.15	34	6.716	6.809	6.904
-3	36.44	37.30	38.17	35	6.439	6.532	6.626

Πίνακας μετατροπής R-T
Το R25=10KΩ±1% B25/50=3950K±1%
T/°C	Επικαιροποίηση	T/°C	Επικαιροποίηση	T/°C	Επικαιροποίηση	T/°C	Επικαιροποίηση
36	6.176	6.267	6.360	74	1.452	1.495	1.539
37	5.924	6.014	6.106	75	1.403	1.445	1.488
38	5.684	5.773	5.863	76	1.357	1.398	1.440
39	5.455	5.543	5.631	77	1.312	1.352	1.393
40	5.236	5.322	5.410	78	1.269	1.308	1.348
41	5.027	5.112	5.198	79	1.228	1.266	1.305
42	4.827	4.911	4.995	80	1.188	1.225	1.264
43	4.636	4.719	4.802	81	1.150	1.186	1.224
44	4.454	4.535	4.617	82	1.113	1.149	1.185
45	4.280	4.359	4.439	83	1.077	1.112	1.148
46	4.113	4.191	4.270	84	1.043	1.078	1.113
47	3.954	4.030	4.108	85	1.010	1.044	1.079
48	3.801	3.876	3.952	86	0.9805	1.013	1.047
49	3.655	3.729	3.804	87	0.9516	0.9838	1.017
50	3.516	3.588	3.661	88	0.9236	0.9551	0.9876
51	3.379	3.450	3.521	89	0.8965	0.9274	0.9592
52	3.248	3.318	3.388	90	0.8703	0.9005	0.9317
53	3.124	3.191	3.260	91	0.8450	0.8746	0.9051
54	3.004	3.071	3.138	92	0.8205	0.8494	0.8793
55	2.891	2.956	3.022	93	0.7967	0.8251	0.8544
56	2.782	2.845	2.910	94	0.7737	0.8015	0.8302
57	2.678	2.740	2.803	95	0.7515	0.7787	0.8068
58	2.578	2.639	2.701	96	0.7300	0.7566	0.7842
59	2.483	2.542	2.603	97	0.7091	0.7352	0.7622
60	2.392	2.450	2.510	98	0.6889	0.7145	0.7410
61	2.304	2.362	2.420	99	0.6694	0.6944	0.7203
62	2.221	2.277	2.334	100	0.6505	0.6750	0.7004
63	2.141	2.196	2.251	101	0.6316	0.6556	0.6804
64	2.064	2.118	2.172	102	0.6133	0.6367	0.6611
65	1.991	2.043	2.097	103	0.5954	0.6184	0.6422
66	1.921	1.972	2.024	104	0.5782	0.6006	0.6240
67	1.853	1.903	1.954	105	0.5614	0.5834	0.6062
68	1.788	1.837	1.888	106	0.5451	0.5666	0.5889
69	1.726	1.774	1.823	107	0.5292	0.5503	0.5722
70	1.667	1.714	1.762	108	0.5139	0.5345	0.5559
71	1.610	1.656	1.703	109	0.4989	0.5191	0.5401
72	1.555	1.600	1.646	110	0.4845	0.5042	0.5247
73	1.502	1.546	1.591
