Name: Η λεπτή ταχείας δράσης επιφάνεια ταινιών 0603 μεγέθους πολύ τοποθετεί τις θρυαλλίδες με την εκτίμηση 250mA-8A 63VDC 32VDC
Brand: Aolittel Technology Co.,Ltd
SKU: 06,000 σειρές
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία του προϊόντος: Η πολύ ταχείας δράσης επιφάνεια τοποθετεί τις θρυαλλίδες

Μέγεθος: 0603

Διάστημα ισχύος: 0.25-8A

Διορισμένη τάση: 32VDC/63VDC

Δυνατότητα διάσπασης: 50Α/80Α

Συσκευή: Ταινία σε τροχό

Επισημαίνω:

Η επιφάνεια τοποθετεί τη θρυαλλίδα τσιπ

η επιφάνεια τοποθετεί τη θερμική θρυαλλίδα

Βασικές πληροφορίες

Μάρκα: Ao littel

Αριθμό μοντέλου: 06,000 σειρές

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Ταινία, 5Kpcs ανά εξέλικτρο

Χρόνος παράδοσης: 10 εργάσιμες ημέρες

Όροι πληρωμής: T / T

Δυνατότητα προσφοράς: 500.000.000 κομμάτια

Εκθεσιακός χώρος

Η λεπτή ταχείας δράσης επιφάνεια ταινιών 0603 μεγέθους πολύ τοποθετεί τις θρυαλλίδες με την εκτίμηση 250mA-8A 63VDC 32VDC

Περιγραφή προϊόντων

0603 Μέγεθος λεπτής ταινίας πολύ γρήγορη δράση επιφανειακές ασφάλειες με ονομαστική ισχύ 250mA-8A 63VDC 32VDC

Χαρακτηριστικά

• Συμφωνητικό με αμόλυβδη συγκόλληση και προφίλ υψηλότερης θερμοκρασίας

• Τα υλικά υψηλών επιδόσεων παρέχουν βελτιωμένες επιδόσεις σε εφαρμογές υψηλών θερμοκρασιών περιβάλλοντος

• Σημειώνεται στην επάνω επιφάνεια με κωδικό για να επιτρέπεται η αναγνώριση της τιμής του ενισχυτή χωρίς δοκιμή

• Χαμηλό προφίλ για εφαρμογές ευαίσθητες στο ύψος

• επίπεδη επιφάνεια για τις εργασίες διάλεξης και τοποθέτησης

• Το υλικό κάλυψης του στοιχείου είναι ανθεκτικό στις συνήθεις εργασίες καθαρισμού της βιομηχανίας

• Πλακέτα στερέωσης και ηλεκτρικές επιδόσεις

• Χωρίς αλογόντα, χωρίς μόλυβδο και συμβατό με το RoHS

• Ικανότητα αντοχής σε υψηλό ρεύμα εισροής

Επικεφαλής του Δικαστηρίου Κατεβάστε________

Γενικά

Το 06.100 Series Fast-Acting Surface Mount Fuse (SMF) is an ultra small (0603 size) thin-film device designed for secondary protection of circuits used in space constrained applications such as hand-held portable electronic devices.

Η σειρά αυτή είναι 100% απαλλαγμένη από μόλυβδο και πληροί τις απαιτήσεις της οδηγίας RoHS.

Εφαρμογές

Δευτερογενής προστασία για εφαρμογές περιορισμένου χώρου:

• Κινητά τηλέφωνα
• Συσκευές μπαταριών
• Ψηφιακές κάμερες
• Παίκτες DVD
• Δίσκοι σκληρού δίσκου.

Μέγεθος (μονάδα: mm/inch)

Η λεπτή ταχείας δράσης επιφάνεια ταινιών 0603 μεγέθους πολύ τοποθετεί τις θρυαλλίδες με την εκτίμηση 250mA-8A 63VDC 32VDC 1

Διάταξη πλακέτας (μονάδα: mm/inch)

Η λεπτή ταχείας δράσης επιφάνεια ταινιών 0603 μεγέθους πολύ τοποθετεί τις θρυαλλίδες με την εκτίμηση 250mA-8A 63VDC 32VDC 2

Ηλεκτρικές προδιαγραφές ανά στοιχείο

Μέρος Νο.	Αξιολογημένη Τετάρτη Δ.Σ.		Κατηγοριοποιημένο ρεύμα (Α)	Δυνατότητα διάσπασης (A)¹	Τυπική ψυχρή αντίσταση (mOhms)²	Τυπική πτώση τάσης (mV)	Τυπική προ-εξάπλωση I²t (A)²Τμήμα 2)³	Αλφα σημάδι
06 100 0.25	63V	32V	0.250	50Α	3250	893	0.00042	D
06 100 0.375			0.375	50Α	1310	587	0.00093	Ε
06 100 0.5			0.500	50Α	1070	582	0.0020	F
06 100 0.75			0.750	50Α	470	427	0.0092	G
06 100 1			1	50Α	257.5	295	0.018	Β/Χ
06 100 1.5			1.5	50Α	137.5	220	0.065	H
06 100 2	-		2	50Α	72	160	0.115	Κ
06 100 2.5			2.5	50Α	52	145	0.14	Α
06 100 3			3	50Α	35	130	0.21	Ο
06 100 3.5			3.5	50Α	23.8	130	0.55	R
06 100 4			4	50Α	21	120	0.52	S
06 100 5			5	50Α	14	110	1.70	Τ
06 100 6			6	50Α	8	110	2.30	V
06 100 7			7	50Α	5.6	80	2.8	X
06 100 8			8	50Α	3.5	75	4.96	Z

Χαρακτηριστικά της ανάφλεξης

Ηλεκτρικά χαρακτηριστικά καθαρού χρόνου
Κατηγοριοποιημένο ρεύμα	1.0Εντός	2.0Εντός
250mA ~ 8A	Ελάχιστο 4 ώρες	Μέγιστο 60 δευτερόλεπτα

Καθαρή χρονική καμπύλη

Χαρακτηριστικά του προϊόντος

Υλικά	Σώμα: Προηγμένο υπόστρωμα υψηλής θερμοκρασίας Τερματισμοί: 100% κασσίτερο πάνω από νικέλιο πάνω από χαλκό Επικάλυψη από στοιχεία: Συμφωνική επικάλυψη
Θερμοκρασία λειτουργίας	-55°C έως 90°C. Βλέπε πίνακα καμπύλης μεταβολής της θερμοκρασίας.
Η υγρασία	MIL-STD-202, μέθοδος 103, όρος D
Θερμικό σοκ	Αντέχει σε 5 κύκλους 55C έως 125C
Δονήσεις	Σύμφωνα με το MIL-STD-202
Αντίσταση μόνωσης (μετά το άνοιγμα)	Πάνω από 10 000 Ωμ
Αντίσταση στη θερμότητα συγκόλλησης	MIL-STD-202, μέθοδος 210, όρος D

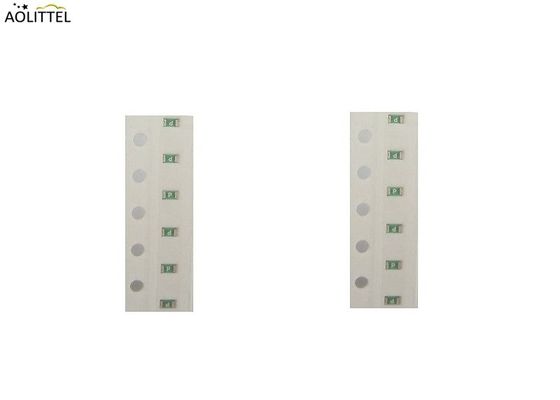

Συσκευή

Επιλογή συσκευασίας	Προδιαγραφές συσκευασίας	Ποσότητα
8mm ταινία και τροχό	ΕΠΕ-481 αναθεώρηση Δ (IEC 60286, μέρος 3)	5000

Παράμετροι συγκόλλησης

Κατάσταση επαναρρόφησης	Pb ️ Ελεύθερη συγκέντρωση
Η θερμοκρασία πριν από τη θέρμανση Min (Ts(min))	150°C
Η μέγιστη θερμοκρασία προθέρμανσης (Ts ((max))	200°C
Χρόνος προθέρμανσης (μίν έως μέγιστο) (τ)	60 180 δευτερόλεπτα
Μέση ταχύτητα ανόδου (Liquidus Temp (TL) έως το μέγιστο)	5°C/δευτερόλεπτο μέγιστο
ΤΣ (max) έως TL - Ποσοστό αύξησης	5°C/δευτερόλεπτο μέγιστο
Επιστροφή - Θερμοκρασία (TL) (Liquidus)	217°C
Επιστροφή ροής - θερμοκρασία (tL)	60 150 δευτερόλεπτα
Τελευταία θερμοκρασία (TP)	250+0/-5 °C
Χρόνος εντός 5°C από την πραγματική μέγιστη θερμοκρασία (tp)	20 40 δευτερόλεπτα
Ποσοστό μείωσης	5°C/δευτερόλεπτο μέγιστο
Χρόνος 25°C έως μέγιστη θερμοκρασία (TP)	8 λεπτά το πολύ.
Μην υπερβαίνετε	260°C
Συναρμολόγηση κυμάτων	260°C, 10 δευτερόλεπτα το πολύ.
