Αρχική Σελίδα /Προϊόντα/Η επιφάνεια τοποθετεί τη θρυαλλίδα/Το Bourns sf-0603sp200-2 διαγώνια επιφάνεια χτυπήματος 1608 μετρική SMD SingleFuse αργή τοποθετεί τη θρυαλλίδα 2A 32VDC για Overcurrent την προστασία

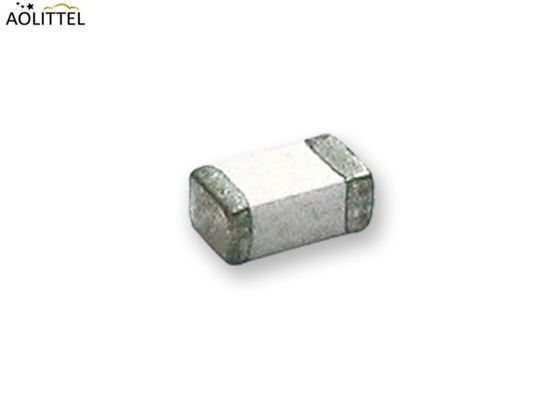

Το Bourns sf-0603sp200-2 διαγώνια επιφάνεια χτυπήματος 1608 μετρική SMD SingleFuse αργή τοποθετεί τη θρυαλλίδα 2A 32VDC για Overcurrent την προστασία

5000 τεμάχια
MOQ
Διαπραγματεύσιμα
τιμή
Το Bourns sf-0603sp200-2 διαγώνια επιφάνεια χτυπήματος 1608 μετρική SMD SingleFuse αργή τοποθετεί τη θρυαλλίδα 2A 32VDC για Overcurrent την προστασία
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Product Category: Surface Mount Fuses
Fuse Type: Time Delay / Slow Blow
Current Rating: 2 A
Voltage Rating DC: 32 VDC
Fuse Size / Group: EIA 0603 (1608 metric)
Minimum Operating Temperature: - 20 C
Maximum Operating Temperature: + 105 C
Packaging: Reel
Resistance: 72 mOhm
Height: 0.48 mm
Length: 1.6 mm
Width: 0.81 mm
Interrupt Rating: 50 A at 32 VDC
Factory Pack Quantity: 5000 Pieces
Tradename: SinglFuse
Unit Weight: 0.000045 oz (0.12g)
Επισημαίνω:

η επιφάνεια τοποθετεί την επανατοποθετήσιμη θρυαλλίδα

,

η επιφάνεια τοποθετεί τη θερμική θρυαλλίδα
Βασικές πληροφορίες
Μάρκα: Ao littel
Αριθμό μοντέλου: 06.110.2
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ταινία, 5000pcs/Reel, βάρος μονάδων: 2g/piece
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 800.000.000 κομμάτια
Περιγραφή προϊόντων

Bourns SF-0603SP200-2 Cross 1608 Metric SMD SingleFuse Slow Blow επιφάνειας τοποθέτησης ασφάλειας 2A 32VDC για την προστασία από υπερστροφή

Περιγραφή

06Η σειρά.110 είναι οι ασφάλειες που καθορίζουν το βιομηχανικό πρότυπο για την απόδοση, την αξιοπιστία και την ποιότητα.Το σχεδιασμό χωρίς συγκόλληση παρέχει εξαιρετικά χαρακτηριστικά ενεργοποίησης και απενεργοποίησης και κύκλου θερμοκρασίας κατά τη διάρκεια χρήσης και κάνει επίσης τις ασφάλειες SMD πιο ανθεκτικές στη θερμότητα και το σοκ από τις τυπικές ασφάλειες υπομικρογραφίας.

Επικεφαλής του ΔικαστηρίουΤο Bourns sf-0603sp200-2 διαγώνια επιφάνεια χτυπήματος 1608 μετρική SMD SingleFuse αργή τοποθετεί τη θρυαλλίδα 2A 32VDC για Overcurrent την προστασία 0 Κατεβάστε________

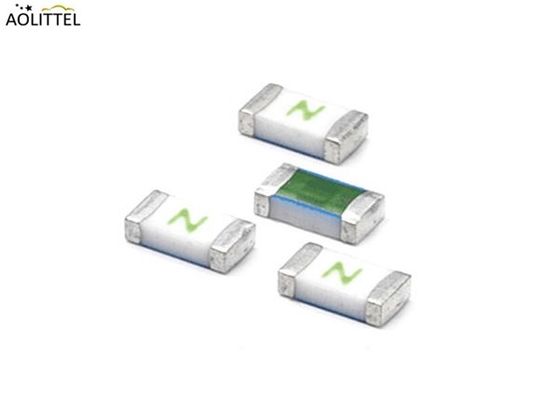

Το Bourns sf-0603sp200-2 διαγώνια επιφάνεια χτυπήματος 1608 μετρική SMD SingleFuse αργή τοποθετεί τη θρυαλλίδα 2A 32VDC για Overcurrent την προστασία 1

Χαρακτηριστικά

Πυροσβεστήρας λεπτής ταινίας για την προστασία από υπερστροφή
1608 (ΕΠΕ 0603) μικροσκοπικό αποτύπωμα
Συσκευές επιφανειακής τοποθέτησης για αυτοματοποιημένη συναρμολόγηση
Καταχώριση UL (UL 248-14)
Συμμόρφωση με το RoHS* και απαλλαγή από αλογένια

Υψηλή ικανότητα αντοχής στο ρεύμα εισόδου
Συμφωνητικό με τα συστήματα συγκόλλησης με ροή και κύματα
Κερματικές και γυάλινες κατασκευές
Εξαιρετική περιβαλλοντική ακεραιότητα
Μία φορά θετική αποσύνδεση
Υλικό χωρίς φύλλα και χωρίς αλογόνες

Πιστοποιημένο για κατηγορία αυτοκινήτων AEC-Q200

Εφαρμογή

Δευτερογενής προστασία για εφαρμογές περιορισμένου χώρου:


Παίκτης DVD κινητού τηλεφώνου
Δίσκος σκληρού

Φορητή μνήμη

Ηλεκτρονικές οθόνες

ΠΡΑ

Ψηφιακές κάμερες

Συσκευές επαναφορτιζόμενων μπαταριών

Συσκευές φόρτισης μπαταριών

Κουτιά για το set-top

Βιομηχανικοί ελεγκτές

Ηλεκτρικά χαρακτηριστικά καθαρού χρόνου

Ηλεκτρικά χαρακτηριστικά καθαρού χρόνου
Κατηγοριοποιημένο ρεύμα 1.0Εντός 2.0Εντός 2.5 σελίδες
1Α~8Α Ελάχιστο 4 ώρες 1~60 δευτερόλεπτα Μέγιστο 5 δευτερόλεπτα

Ηλεκτρικά χαρακτηριστικά

Μέρος Νο.

Αξιολογημένη

Τετάρτη

Δ.Σ.

Κατηγοριοποιημένο ρεύμα

(Α)

 Δυνατότητα διάσπασης (A)1 Τυπική ψυχρή αντίσταση (mOhms)2 Τυπική πτώση τάσης (mV) Τυπική προ-εξάπλωση I2t (A)2Τμήμα 2)3 Αλφα σημάδι
06 110 1 32V 1 50Α 257.5 295 0.018 Β/Χ
06 110 1.5 1.5 50Α 137.5 220 0.065 H
06 110 2 2 50Α 72 160 0.115 Κ
06 110 2.5 2.5 50Α 52 145 0.14 Α
06 110 3 3 50Α 35 130 0.21 Ο
06 110 3.5 3.5 50Α 23.8 130 0.55 R
06 110 4 4 50Α 21 120 0.52 S
06 110 5 5 50Α 14 110 1.70 Τ
06 110 6 6 50Α 8 110 2.30 V
06 110 7 7 50Α 5.6 90 3.0 X
06 110 8 8 50Α 3.5 80 5.2 Z

* Διάταξη διακοπής συνεχούς ρεύματος (μετρώνται σε ονομαστική τάση, σταθερή χρόνου μικρότερη των 50 μικροδευτερολέπτων, πηγή μπαταρίας)

* Η αντίσταση στο κρύο συνεχούς ρεύματος μετριέται σε < 10% του ονομαστικού ρεύματος σε θερμοκρασία περιβάλλοντος 25 βαθμών

* Τυπική προ-αρχική I2t μετρούνται σε ρεύμα 10In

Μέγεθος (μονάδα: mm/inch)

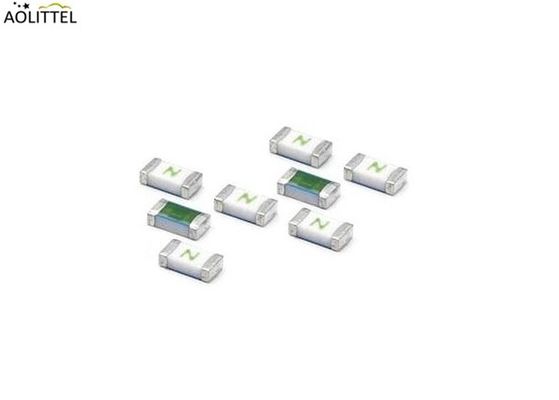

Το Bourns sf-0603sp200-2 διαγώνια επιφάνεια χτυπήματος 1608 μετρική SMD SingleFuse αργή τοποθετεί τη θρυαλλίδα 2A 32VDC για Overcurrent την προστασία 2

Καθαρή χρονική καμπύλη

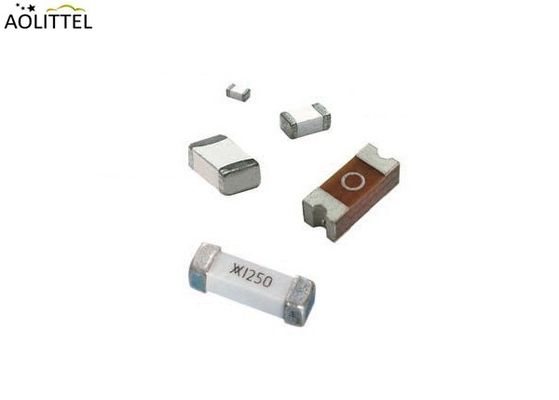

Το Bourns sf-0603sp200-2 διαγώνια επιφάνεια χτυπήματος 1608 μετρική SMD SingleFuse αργή τοποθετεί τη θρυαλλίδα 2A 32VDC για Overcurrent την προστασία 3

Δοκιμασία αξιοπιστίας

Παράμετρος Απαιτήματα Μέθοδος δοκιμής
Δυνατότητα μεταφοράς Χωρίς σύντηξη Κατηγοριοποιημένο ρεύμα, 4 ώρες
Χρόνος συγχώνευσης Σε 120 δευτερόλεπτα 200% του ονομαστικού ρεύματος
Ικανότητα Διακοπής Καμία μηχανική βλάβη Μετά την διακοπή της ασφάλειας, η ονομαστική τάση εφαρμόζεται για 30 δευτερόλεπτα και πάλι
Δοκιμή κάμψης Καμία μηχανική ζημιά. Απόσταση μεταξύ των σημείων στάθμευσης: 90 mm, Κλίση: 3 mm, 1 φορά, 30 δευτερόλεπτα
Αντίσταση στη θερμότητα συγκόλλησης ±20 % 260 °C ± 5 °C,10 δευτερόλεπτα ± 1 δευτερόλεπτο
Συναρμολόγηση Ελάχιστη κάλυψη 95% 235 °C ±5 °C, 2 ±0,5 δευτερόλεπτα 245 °C ±5 °C, 2 ±0,5 δευτερόλεπτα (χωρίς μόλυβδο)
Αύξηση της θερμοκρασίας < 75 °C 100% του ονομαστικού ρεύματος, μέτρο της θερμοκρασίας επιφάνειας
Ανθεκτικότητα στην ξηρή θερμότητα ±20 % 105 °C ± 5 °C,1000 ώρες
Αντίσταση σε διαλύτες. Καμία προφανής βλάβη στην προστατευτική επικάλυψη και σήμανση .23 °C ±5 °C ισοπροπυλική αλκοόλη, 90 δευτερόλεπτα
Υπόλοιπη αντοχή 10 χιλιάδες Ωμ και άνω Μέτρηση της αντίστασης συνεχούς ρεύματος μετά τη σύντηξη
Θερμικό σοκ . DR < 10 %... -20 °C / +25 °C / +125 °C / +25 °C, 10 κύκλοι

Περιβαλλοντικά χαρακτηριστικά

Θερμοκρασία λειτουργίας -20 °C έως +105 °C
Συνθήκες αποθήκευσης-Θερμοκρασία +5 °C έως +35 °C
Προϋποθέσεις αποθήκευσης - διάρκεια ζωής 2 έτη από την ημερομηνία κατασκευής
Συνθήκες αποθήκευσης - υγρασία 40 έως 75%
Επίπεδο ευαισθησίας στην υγρασία 1
Κλάση ESD (HBM) Τάξη 6

Πληροφορίες για το πακέτο

Πρότυπο QTY/Reel

06 110 X 5000 τεμάχια

Σημείωση: Συσκευή κυλίνδρων σύμφωνα με το πρότυπο EIA-481-1
