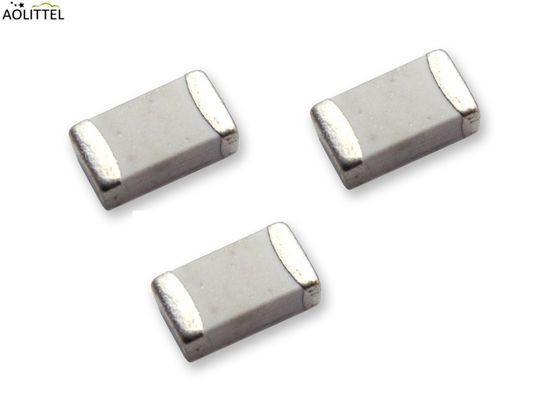

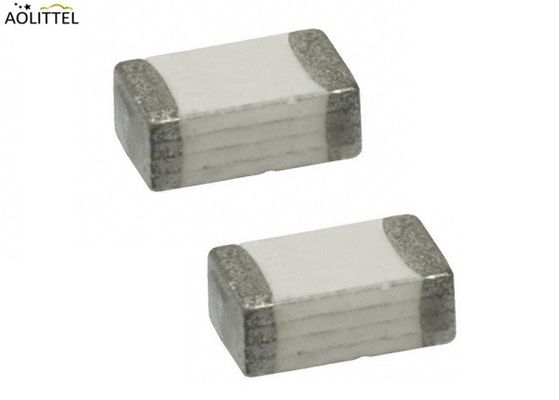

Το 3216ff1.5-ρ 1206 γρήγορα φυσά την επιφάνεια ενθυλάκωσης τσιπ SMD τοποθετεί το συνεχές ρεύμα 1.5A θρυαλλίδων 32VAC με την προσιτότητα UL CSA RoHS εγκεκριμένη


3216FF1.5-R 1206 Fast Blow SMD Chip Encapsulation Surface Mount Fuses 32VAC DC 1.5A με έγκριση UL CSA RoHS


Οφέλη

Μικρό μέγεθος με υψηλές ονομαστικές τάσεις
Εξαιρετική σταθερότητα θερμοκρασίας
Υψηλή αξιοπιστία και ανθεκτικότητα
Δυνατά χαρακτηριστικά καταστολής τόξου


Περιβαλλοντικά δεδομένα

• Θερμικό σοκ: MIL-STD-202, μέθοδος 107, συνθήκη δοκιμής Β (-65 °C έως +125 °C)
• Δονήσεις: MIL-STD-202, μέθοδος 204, συνθήκη δοκιμής C (55 Hz - 2 kHz, 10 G)
• Αντίσταση στην υγρασία: MIL-STD-202, μέθοδος 106,10 ημερήσιος κύκλος
• Ικανότητα συγκόλλησης: ANSI/J-STD-002, δοκιμή Β
• Πρόσθετη δοκιμή αντοχής στη θερμότητα συγκόλλησης: μέθοδος MILSTD-202G 210F Κατάσταση Α
• Θερμοκρασία λειτουργίας: -55 oC έως +125 oC
• Απασχολούνται με την τεχνολογία AEC-Q200 (250 mA έως 7 A)

Επικεφαλής του Δικαστηρίου Κατεβάστε________


Γενικά

Οι ασφαλιστήρες γρήγορης δράσης παρέχουν προστασία από υπερστροφή σε συστήματα που χρησιμοποιούν πηγές συνεχούς ενέργειας έως και 63VDC.Η πολυεπίπεδη σχεδίαση παρέχει το υψηλότερο ρεύμα συγκράτησης στο μικρότερο αποτύπωμα, μειώνει τη γήρανση που σχετίζεται με τη διάχυση, βελτιώνει την αξιοπιστία και την ανθεκτικότητα του προϊόντος και ενισχύει την υψηλή θερμοκρασία
Αυτό συμβάλλει στη διευκόλυνση της ανάπτυξης πιο αξιόπιστων, υψηλής απόδοσης καταναλωτικών ηλεκτρονικών προϊόντων, όπως φορητοί υπολογιστές, συσκευές πολυμέσων, κινητά τηλέφωνα και άλλα φορητά ηλεκτρονικά προϊόντα.


Χαρακτηριστικά

Πολυεπίπεδη μονολιθική δομή με γυάλινο κεραμικό σώμα και ασημένιο στοιχείο σύντηξης
Ασημένιο τερματισμό με νικελικό και καθαρό κασσίτερο,
παρέχοντας εξαιρετική συγκολλητικότητα
Αξιολόγηση AEC-Q200 (250 mA έως 7 A)
Πυροσβεστήρες επιφανειακής τοποθέτησης γρήγορης δράσης
Δυναμικότητας έως 30 αμπερών
Εξαιρετικά χαρακτηριστικά θερμοκρασίας και ποδηλασίας
Συμφωνητικό με τα συστήματα συγκόλλησης με ροή και κύματα
Συμμόρφωση με το RoHS
Επιδόσεις υψηλών θερμοκρασιών
-55°C έως +125°C


Μέθοδος συγκόλλησης

• Βύθιση κύματος: 260 °C, 10 δευτερόλεπτα το πολύ.
• Επιστροφή υπέρυθρου: 260 °C, 30 δευτερόλεπτα το πολύ.


Συσκευή




Εφαρμογή

Προστασία κυκλωμάτων σε οθόνες LCD, κάρτες PC, δίσκους, φορητά προϊόντα επικοινωνίας, PDA, ψηφιακές φωτογραφικές μηχανές, DVD, τηλεοράσεις, κινητά τηλέφωνα, επαναφορτιζόμενες μπαταρίες, φορτιστές μπαταριών κλπ.


Προδιαγραφές υλικού




Δοκιμές αξιοπιστίας




Προειδοποιήσεις και προειδοποιήσεις

1Χειρισμός CHIP FUSE δεν πρέπει να πέφτει. Δεν πρέπει να προκαλούνται αποσπάσεις κατά το χειρισμό των FUSEs. Τα εξαρτήματα δεν πρέπει να αγγίζονται με γυμνά χέρια. Συνιστάται να φοράτε γάντια.Αποφύγετε τη μόλυνση της επιφάνειας της ασφάλειας κατά τη μεταχείριση.
2Χρησιμοποιήστε ροή τύπου ρητίνης ή μη ενεργοποιημένη ροή. Η ανεπαρκής προθέρμανση μπορεί να προκαλέσει ρωγμές στην κεραμική. Δεν συνιστάται η ταχεία ψύξη με βύθιση σε διαλύτη. Συνιστάται η πλήρης αφαίρεση της ροής.
3"Το ηλεκτρόδιο τοποθέτησης δεν πρέπει να γρατζουνίζεται πριν/κατά τη διάρκεια/μετά τη διαδικασία τοποθέτησης.η θερμοκρασία της επιφάνειας της ασφάλειας μπορεί να είναι πολύ υψηλή (ICL)Να εξασφαλίζεται ότι τα παρακείμενα εξαρτήματα τοποθετούνται σε επαρκή απόσταση από την ασφάλεια ώστε να επιτρέπεται η σωστή ψύξη της ασφάλειας.Βεβαιωθείτε ότι τα παρακείμενα υλικά είναι σχεδιασμένα για λειτουργία σε θερμοκρασίες συγκρίσιμες με την επιφανειακή θερμοκρασία της ασφάλειας. βεβαιωθείτε ότι τα γύρω μέρη και τα υλικά μπορούν να αντέξουν αυτή τη θερμοκρασία. αποφύγετε τη μόλυνση της επιφάνειας της ασφάλειας κατά την επεξεργασία.
4"Επιχείρηση Χρησιμοποιήστε ασφάλειες μόνο εντός του οριζόμενου εύρους θερμοκρασίας λειτουργίας.Πρέπει να αποφεύγεται η επαφή των ασφαλιστικών με τα υγρά και τους διαλύτες.Για σκοπούς μέτρησης (ελέγχου της καθορισμένης αντίστασης έναντι της θερμοκρασίας),το συστατικό δεν πρέπει να βυθίζεται σε νερό, αλλά σε κατάλληλα υγρά (Αποφύγετε την βρύση και την συμπύκνωση.


Προειδοποίηση:Οι προδιαγραφές των προϊόντων που εμφανίζονται στο παρόν υπόκεινται σε αλλαγές χωρίς προειδοποίηση.Οι πληροφορίες που περιέχονται εδώ προορίζονται να παρέχουν μόνο περιγραφή του προϊόντος.Καμία άδεια, ρητή ή έμμεση, από το estoppel ή με άλλο τρόπο, σε οποιαδήποτε δικαιώματα πνευματικής ιδιοκτησίας δεν χορηγείται από αυτό το έγγραφο.Εκτός από ό,τι προβλέπεται στους όρους και τις προϋποθέσεις πώλησης της Aolittel για τα εν λόγω προϊόντα, η Aolittel δεν αναλαμβάνει καμία ευθύνη και αποποιείται κάθε ρητή ή έμμεση εγγύηση,σχετικά με την πώληση ή/και τη χρήση προϊόντων Wayon, συμπεριλαμβανομένης της ευθύνης ή εγγυήσεων σχετικά με την καταλληλότητα για συγκεκριμένο σκοπόΟι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
