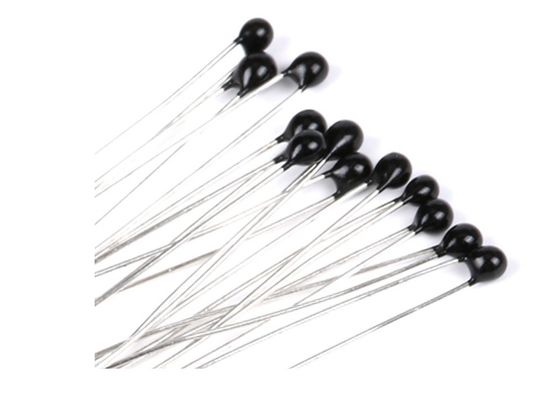

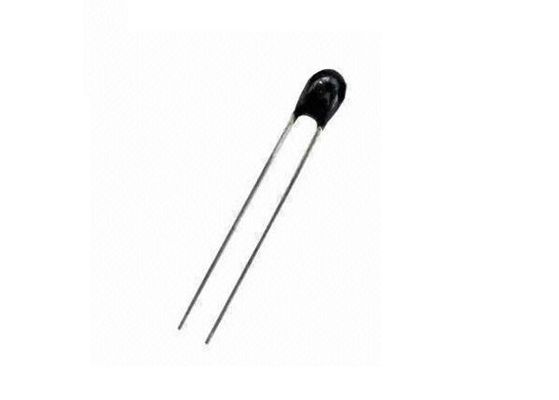

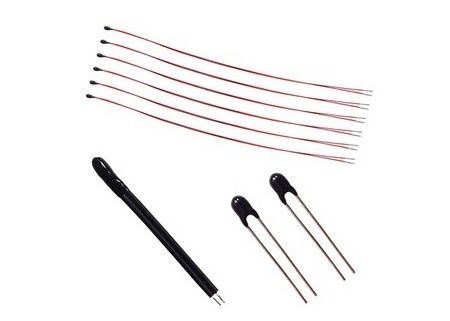

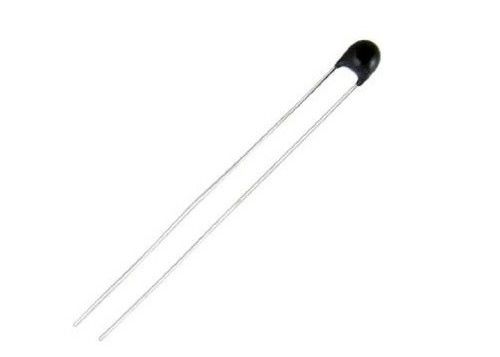

Ανταλλάξιμο ακρίβειας ακτινοβολικής θερμομετρίας επικάλυψης με επωξικό έλαιο NTC θερμοστάτη 2.7KOhm 3950 Για αυτοκίνητο αυτοκινητοβιομηχανία ηλεκτρονική
Σύντομη περιγραφή
Εποξικό ενσωματωμένο ακριβές εναλλάξιμο θερμοστάτη NTC που χρησιμοποιεί υψηλής σταθερότητας κεραμικό αισθητήρα με πιεσμένο δίσκο για γενικές εφαρμογές.
Επικεφαλής του Δικαστηρίου
Κατεβάστε________
Χαρακτηριστικά
• Προηγμένη τεχνολογία NTC
• Περιοχή θερμοκρασίας από -55 °C έως +125 °C
• Υψηλή ανθεκτικότητα σε θερμικά σοκ
• Μικρή διάμετρος σώματος μέγιστο 2,5 mm
• Απασχολούνται με την AEC-Q200
• Γρήγορος χρόνος απόκρισης
• Υψηλή ευαισθησία
• Παράδοση σε χύδη ή σε ταινία με επιπλέον μεγάλες καλώδια (για αυτόματη τοποθέτηση)
• Θερμοδιαγωγική επικάλυψη με επόξειο για καλή μηχανική αντοχή και αντοχή σε διαλύτες
• Μη συμπυκνωτικά υγρασία περιβάλλοντα
• Συμμόρφωση με το RoHS
• 2.700 Ωμ Αντίσταση @ 25°C
• Αντικατάστατο ± 0,2°C, 0°C έως 70°C
• Κεραμικός αισθητήρας πιεσμένου δίσκου
Εφαρμογή
Η ανίχνευση θερμοκρασίας, ο έλεγχος και η αντιστάθμιση.
εφαρμογές αυτοκινήτων, στοιχεία αισθητήρων σε βιομηχανικές και εμπορικές εφαρμογές, συστήματα θέρμανσης και βιομηχανικά συστήματα.
Εφαρμογές υψηλών θερμοκρασιών
Μηχανισμοί στενής ανοχής
Γενικές εφαρμογές που απαιτούν σταθερότητα
Εφαρμογές που απαιτούν την ανίχνευση μικρών αλλαγών θερμοκρασίας
Μη συμπυκνωτικά υγρασία περιβάλλοντα
Επιτρέπει τη χρήση σε εφαρμογές παγκοσμίως
Διαχείριση κινητήρων αυτοκινήτων
Κλιματισμός
Ιατρική
Κλινικά θερμόμετρα
Ανάλυση αίματος
Μέγεθος (mm)
|
Α
|
Β
|
Γ
|
D
|
Α
|
|
Μέγιστο 2.5
|
Μέγιστο 4.0
|
10,7 ±.5
|
0.3±0.05
|
25±1
|
|
Μέγιστο 3
|
Μέγιστο 4.5
|
2.2±.5
|
0.45±0.05
|
25±1
|
Υλικά
|
ΟΧΙ
|
Ονομασία του υλικού
|
Άρθρο/PN
|
|
Ε.
|
Στοιχείο
|
Το R25=2,7KΩ±1% B25/50=3950±1%
|
|
Β
|
Επιχρισμός
|
Εποξική ρητίνη
|
|
Δ.
|
Σημείωση:
|
Σύρμα CP
|
Εμφάνιση
|
ΟΧΙ
|
Άρθρο
|
Σημείωση
|
Προϋποθέσεις δοκιμής
|
- Μίνι.
|
Κανονική αξία
|
Μαξ. Μαξ.
|
Μονάδα
|
|
1.
|
Αντίσταση σε 25°C
|
R25
|
Ta=25±0,05°C
PT ¥0,1mw
|
2.673
|
2.7
|
2.727
|
kΩ
|
|
2.
|
Αξία Β
|
Β25/50
|
|
3910.5
|
3950
|
3989.5
|
k
|
|
3.
|
Συντελεστής διάσπασης
|
σ
|
Στον αέρα
|
≥ 2
|
mw/°C
|
|
4.
|
Σταθερή χρόνου
|
τ
|
Στον αέρα
|
≤ 7
|
δευτερεύον
|
|
5.
|
Περιοχή λειτουργικής θερμοκρασίας
|
/
|
/
|
-55
|
/
|
+125
|
°C
|
|
6
|
Αντίσταση μόνωσης
|
/
|
100V DC 1 λεπτό
|
≥ 100
|
MΩ
|
|
7.
|
Μέγιστη ονομαστική ισχύς
|
Pmax
|
/
|
≤ 50
|
mW
|
Εγκατάσταση
Οι θερμοστάτες είναι κατάλληλοι για όλες τις τυποποιημένες διαδικασίες συναρμολόγησης, όπως το πλέξιμο, η συγκόλληση, η συγκόλληση.Οι παράμετροι της διαδικασίας συναρμολόγησης πρέπει να επιλέγονται σύμφωνα με το υλικό από μολύβι-σύρμα (καθαρισμένο νικέλιο) και να επικυρώνονται κατά την εφαρμογή.Η διαδικασία τοποθέτησης πρέπει να είναι σύμφωνη με τις ακόλουθες κατευθυντήριες γραμμές και συστάσεις:
• Οι δυνάμεις αποφλούδισης στα καλώδια πρέπει να μειώνονται στο ελάχιστο και να μην υπερβαίνουν ποτέ τα 3 N
• Αποφύγετε μεγάλες διακυμάνσεις θερμοκρασίας μεταξύ της περιοχής συγκόλλησης και του αισθητήρα
ΠΑΡΑΓΜΑΤΗΣΗ
• Τα εξαρτήματα σε χύδη παραδίδονται σε κουτιά 500 εξαρτημάτων
Αντίσταση έναντι διαγράμματος θερμοκρασίας
|
Πίνακας μετατροπής R-T
|
|
Το R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Επικαιροποίηση
|
Rmin
|
T/°C
|
Rmax
|
Επικαιροποίηση
|
Rmin
|
|
-55
|
211.966
|
223.777
|
236.223
|
- 18 χρόνια.
|
21.618
|
22.303
|
23.006
|
|
- 54
|
197.640
|
208.505
|
219.946
|
-17
|
20.470
|
21.106
|
21.760
|
|
-53
|
184.388
|
194.389
|
204.911
|
- 16
|
19.389
|
19.981
|
20.588
|
|
-52
|
172.123
|
181.332
|
191.014
|
-15
|
18.371
|
18.921
|
19.486
|
|
- 51
|
160.761
|
169.246
|
178.160
|
-14
|
17.411
|
17.923
|
18.448
|
|
- 50
|
150.230
|
158.051
|
166.262
|
-13
|
16.507
|
16.983
|
17.471
|
|
- 49
|
140.463
|
147.675
|
155.242
|
-12
|
15.654
|
16.097
|
16.551
|
|
- 48
|
131.398
|
138.052
|
145.027
|
- 11
|
14.850
|
15.262
|
15.684
|
|
- 47
|
122.980
|
129.121
|
135.555
|
- 10
|
14.092
|
14.475
|
14.867
|
|
-46
|
115.158
|
120.828
|
126.764
|
-9
|
13.376
|
13.732
|
14.097
|
|
-45
|
107.885
|
113.122
|
118.602
|
- 8
|
12.700
|
13.032
|
13.371
|
|
- 44
|
101.119
|
105.958
|
111.018
|
- 7
|
12.062
|
12.371
|
12.686
|
|
-43
|
94.821
|
99.294
|
103.968
|
-6
|
11.459
|
11.746
|
12.040
|
|
- 42
|
88.955
|
93.092
|
97.411
|
- 5
|
10.890
|
11.157
|
11.429
|
|
- 41
|
83.489
|
87.316
|
91.309
|
- 4
|
10.351
|
10.600
|
10.853
|
|
-40
|
78.393
|
81.934
|
85.626
|
-3
|
9.843
|
10.074
|
10.309
|
|
- 39
|
73.640
|
76.918
|
80.333
|
-2
|
9.361
|
9.576
|
9.795
|
|
- 38
|
69.204
|
72.239
|
75.399
|
-1
|
8.906
|
9.106
|
9.310
|
|
- 37
|
65.062
|
67.873
|
70.798
|
0
|
8.475
|
8.662
|
8.851
|
|
- 36
|
61.193
|
63.797
|
66.505
|
1
|
8.068
|
8.241
|
8.417
|
|
- 35
|
57.577
|
59.990
|
62.498
|
2
|
7.682
|
7.843
|
8.006
|
|
- 34
|
54.195
|
56.433
|
58.756
|
3
|
7.316
|
7.466
|
7.618
|
|
- 33
|
51.033
|
53.107
|
55.260
|
4
|
6.970
|
7.109
|
7.250
|
|
-32 χρόνια.
|
48.073
|
49.996
|
51.992
|
5
|
6.642
|
6.771
|
6.902
|
|
- 31
|
45.301
|
47.086
|
48.936
|
6
|
6.331
|
6.451
|
6.573
|
|
- 30
|
42.706
|
44.362
|
46.077
|
7
|
6.036
|
6.148
|
6.261
|
|
- 29
|
40.274
|
41.810
|
43.402
|
8
|
5.757
|
5.860
|
5.965
|
|
- 28
|
37.994
|
39.420
|
40.896
|
9
|
5.492
|
5.588
|
5.685
|
|
- 27
|
35.855
|
37.180
|
38.550
|
10
|
5.243
|
5.333
|
5.423
|
|
- 26
|
33.850
|
35.080
|
36.351
|
11
|
5.001
|
5.084
|
5.167
|
|
-25
|
31.967
|
33.110
|
34.289
|
12
|
4.775
|
4.851
|
4.928
|
|
- 24
|
30.199
|
31.261
|
32.356
|
13
|
4.559
|
4.630
|
4.702
|
|
-23
|
28.539
|
29.526
|
30.543
|
14
|
4.355
|
4.421
|
4.487
|
|
- 22 χρόνια.
|
26.980
|
27.896
|
28.841
|
15
|
4.161
|
4.222
|
4.283
|
|
- 21
|
25.513
|
26.365
|
27.243
|
16
|
3.976
|
4.032
|
4.089
|
|
-20
|
24.135
|
24.927
|
25.742
|
17
|
3.801
|
3.853
|
3.905
|
|
-19
|
22.838
|
23.574
|
24.332
|
18
|
3.634
|
3.682
|
3.730
|
|
Πίνακας μετατροπής R-T
|
|
Το R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Επικαιροποίηση
|
Rmin
|
T/°C
|
Rmax
|
Επικαιροποίηση
|
Rmin
|
|
19
|
3.475
|
3.520
|
3.564
|
56
|
0.764
|
0.782
|
0.799
|
|
20
|
3.324
|
3.365
|
3.407
|
57
|
0.736
|
0.753
|
0.771
|
|
21
|
3.181
|
3.219
|
3.257
|
58
|
0.710
|
0.727
|
0.744
|
|
22
|
3.044
|
3.079
|
3.114
|
59
|
0.684
|
0.701
|
0.717
|
|
23
|
2.914
|
2.946
|
2.978
|
60
|
0.660
|
0.676
|
0.692
|
|
24
|
2.790
|
2.820
|
2.849
|
61
|
0.637
|
0.652
|
0.668
|
|
25
|
2.673
|
2.700
|
2.727
|
62
|
0.614
|
0.629
|
0.645
|
|
26
|
2.558
|
2.585
|
2.612
|
63
|
0.593
|
0.608
|
0.623
|
|
27
|
2.449
|
2.476
|
2.503
|
64
|
0.572
|
0.587
|
0.602
|
|
28
|
2.345
|
2.372
|
2.399
|
65
|
0.552
|
0.566
|
0.581
|
|
29
|
2.246
|
2.273
|
2.299
|
66
|
0.533
|
0.547
|
0.561
|
|
30
|
2.152
|
2.178
|
2.205
|
67
|
0.515
|
0.528
|
0.542
|
|
31
|
2.062
|
2.088
|
2.115
|
68
|
0.497
|
0.511
|
0.524
|
|
32
|
1.977
|
2.002
|
2.029
|
69
|
0.480
|
0.493
|
0.507
|
|
33
|
1.895
|
1.921
|
1.946
|
70
|
0.464
|
0.477
|
0.490
|
|
34
|
1.817
|
1.843
|
1.868
|
71
|
0.448
|
0.461
|
0.474
|
|
35
|
1.743
|
1.768
|
1.793
|
72
|
0.433
|
0.446
|
0.458
|
|
36
|
1.672
|
1.697
|
1.722
|
73
|
0.419
|
0.431
|
0.443
|
|
37
|
1.605
|
1.629
|
1.654
|
74
|
0.405
|
0.417
|
0.429
|
|
38
|
1.540
|
1.564
|
1.588
|
75
|
0.392
|
0.403
|
0.415
|
|
39
|
1.479
|
1.502
|
1.526
|
76
|
0.379
|
0.390
|
0.402
|
|
40
|
1.420
|
1.443
|
1.467
|
77
|
0.367
|
0.378
|
0.389
|
|
41
|
1.364
|
1.387
|
1.410
|
78
|
0.355
|
0.366
|
0.377
|
|
42
|
1.310
|
1.333
|
1.356
|
79
|
0.343
|
0.354
|
0.365
|
|
43
|
1.259
|
1.281
|
1.304
|
80
|
0.332
|
0.343
|
0.353
|
|
44
|
1.210
|
1.232
|
1.254
|
81
|
0.322
|
0.332
|
0.342
|
|
45
|
1.163
|
1.184
|
1.206
|
82
|
0.312
|
0.322
|
0.332
|
|
46
|
1.118
|
1.139
|
1.161
|
83
|
0.302
|
0.311
|
0.321
|
|
47
|
1.075
|
1.096
|
1.117
|
84
|
0.292
|
0.302
|
0.312
|
|
48
|
1.035
|
1.055
|
1.075
|
85
|
0.283
|
0.293
|
0.302
|
|
49
|
0.995
|
1.015
|
1.036
|
86
|
0.274
|
0.284
|
0.293
|
|
50
|
0.956
|
0.976
|
0.995
|
87
|
0.266
|
0.275
|
0.284
|
|
51
|
0.922
|
0.941
|
0.961
|
88
|
0.258
|
0.267
|
0.276
|
|
52
|
0.888
|
0.906
|
0.926
|
89
|
0.250
|
0.258
|
0.267
|
|
53
|
0.855
|
0.873
|
0.892
|
90
|
0.242
|
0.251
|
0.259
|
|
54
|
0.823
|
0.841
|
0.860
|
91
|
0.235
|
0.243
|
0.252
|
|
55
|
0.793
|
0.811
|
0.829
|
92
|
0.228
|
0.236
|
0.244
|
|
Πίνακας μετατροπής R-T
|
|
Το R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Επικαιροποίηση
|
Rmin
|
T/°C
|
Rmax
|
Επικαιροποίηση
|
Rmin
|
|
93
|
0.221
|
0.229
|
0.237
|
|
|
|
|
|
94
|
0.215
|
0.222
|
0.230
|
|
|
|
|
|
95
|
0.208
|
0.216
|
0.224
|
|
|
|
|
|
96
|
0.202
|
0.210
|
0.217
|
|
|
|
|
|
97
|
0.196
|
0.203
|
0.211
|
|
|
|
|
|
98
|
0.191
|
0.198
|
0.205
|
|
|
|
|
|
99
|
0.185
|
0.192
|
0.199
|
|
|
|
|
|
100
|
0.180
|
0.187
|
0.193
|
|
|
|
|
|
101
|
0.175
|
0.181
|
0.188
|
|
|
|
|
|
102
|
0.170
|
0.176
|
0.183
|
|
|
|
|
|
103
|
0.165
|
0.171
|
0.178
|
|
|
|
|
|
104
|
0.160
|
0.166
|
0.173
|
|
|
|
|
|
105
|
0.156
|
0.162
|
0.168
|
|
|
|
|
|
106
|
0.151
|
0.157
|
0.164
|
|
|
|
|
|
107
|
0.147
|
0.153
|
0.159
|
|
|
|
|
|
108
|
0.143
|
0.149
|
0.155
|
|
|
|
|
|
109
|
0.139
|
0.145
|
0.151
|
|
|
|
|
|
110
|
0.135
|
0.141
|
0.147
|
|
|
|
|
|
111
|
0.132
|
0.137
|
0.143
|
|
|
|
|
|
112
|
0.128
|
0.133
|
0.139
|
|
|
|
|
|
113
|
0.125
|
0.130
|
0.135
|
|
|
|
|
|
114
|
0.121
|
0.127
|
0.132
|
|
|
|
|
|
115
|
0.118
|
0.123
|
0.128
|
|
|
|
|
|
116
|
0.115
|
0.120
|
0.125
|
|
|
|
|
|
117
|
0.112
|
0.117
|
0.122
|
|
|
|
|
|
118
|
0.109
|
0.114
|
0.119
|
|
|
|
|
|
119
|
0.106
|
0.111
|
0.116
|
|
|
|
|
|
120
|
0.104
|
0.108
|
0.113
|
|
|
|
|
|
121
|
0.101
|
0.105
|
0.110
|
|
|
|
|
|
122
|
0.098
|
0.103
|
0.107
|
|
|
|
|
|
123
|
0.096
|
0.100
|
0.104
|
|
|
|
|
|
124
|
0.093
|
0.098
|
0.102
|
|
|
|
|
|
125
|
0.091
|
0.095
|
0.099
|
|
|
|
|
