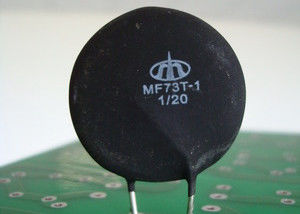

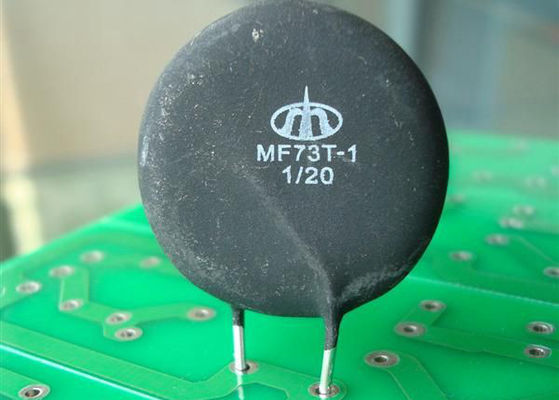

Αμέθερμ SL322R025 Διασταυρούμενος περιοριστής ρεύματος εισροής υψηλής ισχύος MF73T-1 2/25 NTC Θερμιστής 2Ohm 25A 3300uF 5W 35mm Dia
Περιγραφή
Η σειρά MF73T-1 Power NTC Thermistors παρέχει καταστολή ρεύματος εισόδου για ευαίσθητα ηλεκτρονικά όπως τροφοδοσίες ρεύματος, UPS, μετατροπείς κλπ.Η σύνδεση ενός MF73T-1 σε σειρά με την πηγή ενέργειας θα περιορίσει τα κύματα ρεύματος που συνήθως δημιουργούνται κατά την ανάφλεξη.
Επικεφαλής του Δικαστηρίου
Κατεβάστε_______
Εφαρμογή
• Υψηλής ισχύος διακόπτες τροφοδοσίας, μετατροπή ισχύος, ισχύς UPS.
• Φορτιστή μπαταριών υψηλής ισχύος, φορτιστή μπαταριών ηλεκτρικών οχημάτων.
• Φώτα LED υψηλής ισχύος, ηλεκτρονικοί λαμπτήρες εξοικονόμησης ενέργειας υψηλής ισχύος και άλλοι λαμπτήρες.
Προδιαγραφή για το MF73T-1 2/25
| Ονομασία του προϊόντος |
Μεγάλη ισχύς περιοριστής ρεύματος εισροής NTC θερμοστάτη |
| Αριθμός τμήματος |
MF73T-1 2/25 |
| Διάσταση |
| D=41mm μέγιστο |
F: 18±1,5 mm |
| L1:min.25mm |
T: 12mm Max. |
| d: 2,0±0.05 |
|
|
| Υλικό μολύβδου |
Τεχνουργήματα από χάλυβα |
| Επιχρισμός |
Σιλικόνη ρητίνης |
| Μηδενική αντίσταση ισχύος σε 25C |
2Ω±20% |
| Β 25/50 αξία |
2600±10% |
| Μέγιστο ρεύμα σταθερής κατάστασης |
25Α |
| Μέγιστη χωρητικότητα 240Vac |
3300uF |
| Συντελεστής θερμικής διάσπασης |
45mW/°C |
| Σταθερή θερμικής διάρκειας |
280 δεύτερο |
| Αντιστέκεται στην τάση 500V/AC 1 λεπτό |
Χωρίς βλάβη ή αναλαμπή |
| Αντίσταση μόνωσης 500V/DC 1min |
≥ 500MΩ |
| Θερμοκρασία λειτουργίας |
-40°C ̇ 200°C |
| Μέγιστη ονομαστική ισχύς |
5.0W |
Τα πράγματα χρειάζονται προσοχή.
1 ΧΡΙΣΤΗΜΑΤΙΚΟΣ ΧΡΙΣΤΗΜΑΤΙΚΟΣ: Αναστολή του ρεύματος υπερέωσης.
2 Κατά τη συγκόλληση με σίδερο συγκόλλησης, η συγκόλληση πρέπει να γίνεται σε απόσταση τουλάχιστον 2 mm από το στρώμα επικάλυψης και η θερμοκρασία συγκόλλησης πρέπει να είναι χαμηλότερη από 360 °C, ο χρόνος συγκόλλησης < 3 λεπτά.
3Θερμοκρασία αποθήκευσης: -10°C ∼ 40°C· υγρασία αποθήκευσης: ≤ 75% RH·
4 Αποφύγετε την διάβρωση από τον αέρα ή το φως του ήλιου
5 Αποθήκευση σε σφραγισμένη κατάσταση μετά το άνοιγμα της συσκευασίας.
6 Χρόνος διατήρησης: 1 έτος
Χαρακτηριστικά
• Μικρό μέγεθος, υψηλή ισχύς, αξιόπιστη προστασία από υπερτάσεις.
• Υψηλή σταθερά υλικού (τιμή Β),
• Μικρή υπολειμματική αντίσταση
• Υψηλό σταθερό ρεύμα, μακρά διάρκεια, υψηλή αξιοπιστία
• Εύκολο για την εγκατάσταση PCB, ευρύ φάσμα λειτουργίας

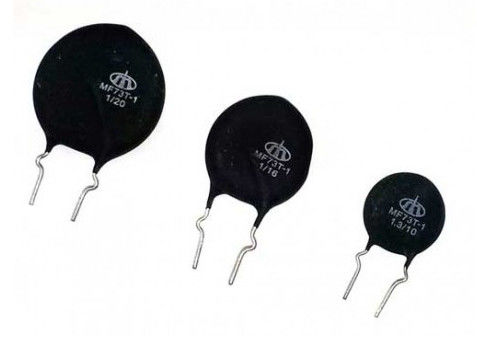

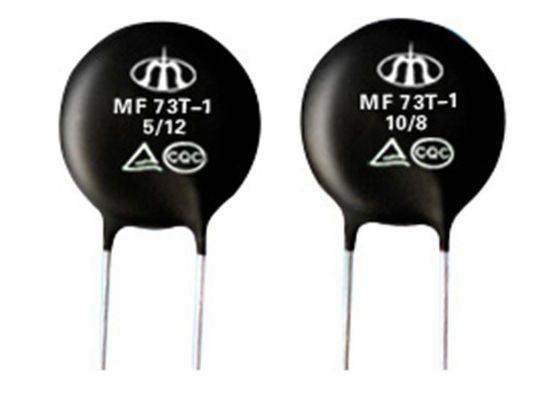

Αριθμός μερών του θερμοστήρα NTC σειράς MF73T-1
Διάμετρος θερμιστήρα NTC σειράς MF73T-1(μμ)
| |
D15 |
D20 |
D25 |
D30 |
D35 |
| Μέγεθος τσιπ |
ø 15 |
ø 20 |
ø 25 |
ø 30 |
ø 35 |
| (Dmax) |
17.5 |
22.5 |
29 |
36 |
41 |
| Συνολική διάμετρος (mm) |
| (Tmax) |
6 |
7 |
8 |
8.5 |
10 |
| Δάχος (mm) |
| (F ± 1,5) |
7.5 |
10 |
10 |
10 |
* 18 |
18 |
| Στροφή (μμ) |
| (d ± 0,05) |
0.8 |
1 |
1 |
1.2 |
* 1.6 |
1.8 |
* 2.0 |
| Διά του μολύβδου (mm) |
| (L) λεπτά |
25 |
25 |
25 |
25 |
25 |
| Διάστημα των προβολέων (mm) |
| (L1) λεπτά |
17 |
17 |
17 |
|
|
| Διάστημα των προβολέων (mm) |
| Τυποποιημένα μολύβδια |
(Ι) |
(ΙΙ) |
(ΙΙ) |
(ΙΙ) |
(ΙΙ) |
| Σχήμα |
Εσωτερική στροφή |
Καθαρός. |
Καθαρός. |
Καθαρός. |
Καθαρός. |
| Προαιρετικά μολύβια |
(ΙΙ) |
(ΙΙΙ) |
(ΙΙΙ) |
|
|
| Σχήμα |
Καθαρός. |
Εξωτερική στροφή |
Εξωτερική στροφή |
|
|
| Βάρος (g). |
3.1 |
6.2 |
8.8 |
20.5 |
28.8 |
| Περίπου |
Εικόνα:Συνήθως χρησιμοποιείται μακρύ καμπυλωμένο μολύβι, βλ. σχήμα II * Πρότυπο
Τεχνικές προδιαγραφές του θερμοστάτη NTC σειράς MF73T-1
Εργασιακή θερμοκρασία: -55~200°C
Μέρος Νο.
MF73T-1 |
Διατήρηση +20%
(Ω) |
Μαξ. Σταθερά.
Τρόπος ρεύματος
Lmax (A) |
Περίπου R.
του MaxCurrent
Rmax (Ω) |
ø15 mm Διαμέτρου τσιπ MF73T-1 σειράς NTC θερμοστάτη
Μέγιστη ονομαστική ισχύς Pmax (W): 3.5
Συντελεστής διάσπασης (mW/†C): ≥ 22
Η θερμική σταθερά χρόνου (S): ≤ 75 |
| 1.3/10 |
1.3 |
10 |
0.034 |
| 1.5/10 |
1.5 |
10 |
0.036 |
| 2.5/9.5 |
2.5 |
9.5 |
0.044 |
| 5/8 |
5 |
8 |
0.058 |
| 6/7 |
6 |
7 |
0.069 |
| 7/7 |
7 |
7 |
0.078 |
| 8/7 |
8 |
7 |
0.084 |
| 10/7 |
10 |
7 |
0.098 |
| 12/6 |
12 |
6 |
0.116 |
| Τι είναι η Αγία Γραφή; 15/6 |
16 |
6 |
0.129 |
| 20/6 |
20 |
6 |
0.136 |
| 30/5 |
30 |
5 |
0.165 |
| 47/4 |
47 |
4 |
0.257 |
| 120/2.5 |
120 |
2.5 |
0.652 |
Μέρος Νο.
MF73T-1 |
Διατήρηση +20%
(Ω) |
Μαξ. Σταθερά.
Τρόπος ρεύματος
Lmax (A) |
Περίπου R.
του MaxCurrent
Rmax (Ω) |
ø20 mm Διαμέτρου τσιπ MF73T-1 Σειράς NTC Θερμιστής
Μέγιστη ονομαστική ισχύς Pmax (W): 5.0
Συντελεστής διάσπασης (mW/†C): ≥ 28
Η θερμική σταθερά χρόνου (S): ≤ 110 |
| 0.7/16 |
0.7 |
16 |
0.026 |
| 1/16 |
1 |
16 |
0.027 |
| 1.5/15 |
1.5 |
15 |
0.030 |
| 2/14 |
2 |
14 |
0.035 |
| 2.5/13 |
2.5 |
13 |
0.038 |
| 3/12 |
3 |
12 |
0.040 |
| 4/12 |
4 |
12 |
0.043 |
| 4.7/12 |
4.7 |
12 |
0.046 |
| 5/12 |
5 |
12 |
0.047 |
| 6/11 |
6 |
11 |
0.052 |
| 6.8/10 |
6.8 |
10 |
0.055 |
| 7/9 |
7 |
9 |
0.056 |
| 10/8 |
10 |
8 |
0.085 |
| 12/7.5 |
12 |
7.5 |
0.098 |
| Ασφάλεια, 15/7 |
15 |
7 |
0.112 |
| 18/7 |
18 |
7 |
0.123 |
| 20/7 |
20 |
7 |
0.132 |
Μέρος Νο.
MF73T-1 |
Διατήρηση +20%
(Ω) |
Μαξ. Σταθερά.
Τρόπος ρεύματος
Lmax (A) |
Περίπου R.
του MaxCurrent
Rmax (Ω) |
ø25mm Διαμέτρου τσιπ MF73T-1 Σειράς NTC Θερματοστάτη
Μέγιστη ονομαστική ισχύς Pmax (W): 7.0
Συντελεστής διάσπασης (mW/†C): ≥ 30
Η θερμική σταθερά χρόνου (S): ≤ 130 |
| 0.5/22 |
0.5 |
22 |
0.017 |
| 0.7/22 |
0.7 |
22 |
0.017 |
| 1/20 |
1 |
20 |
0.021 |
| 1.5/19 |
1.5 |
19 |
0.024 |
| 2/18 |
2 |
18 |
0.026 |
| 2.5/16 |
2.5 |
16 |
0.029 |
| 3/15.5 |
3 |
15.5 |
0.032 |
| Ασφάλεια, 4/15 |
4 |
15 |
0.039 |
| 4.7/14 |
4.7 |
14 |
0.044 |
| 5/14 |
5 |
14 |
0.047 |
| 6.8/12 |
6.8 |
12 |
0.061 |
| 7/11 |
7 |
11 |
0.064 |
| 8/10 |
8 |
10 |
0.079 |
| 10/10 |
10 |
10 |
0.084 |
| 12/9 |
12 |
9 |
0.102 |
| Τι είναι η Αγία Γραφή; 15/8 |
15 |
8 |
0.117 |
| 18/8 |
18 |
8 |
0.132 |
| 20/8 |
20 |
8 |
0.132 |
Μέρος Νο.
MF73T-1 |
Διατήρηση +20%
(Ω) |
Μαξ. Σταθερά.
Τρόπος ρεύματος
Lmax (A) |
Περίπου R.
του MaxCurrent
Rmax (Ω) |
ø30mm Διαμέτρου τσιπ MF73T-1 Σειράς NTC Θερμοστήρα
Μέγιστη ονομαστική ισχύς Pmax (W): 8.0
Συντελεστής διάσπασης (mW/†C): ≥ 40
Η θερμική σταθερά χρόνου (S): ≤ 190 |
| 0.5/30 |
0.5 |
30 |
0.013 |
| 1/30 |
1 |
30 |
0.014 |
| 1.5/25 |
1.5 |
25 |
0.016 |
| 2/23 |
2 |
23 |
0.019 |
| 2.5/20 |
2.5 |
20 |
0.023 |
| 3/19.5 |
3 |
19.5 |
0.026 |
| 4/19 |
4 |
19 |
0.031 |
| 4.7/18 |
4.7 |
18 |
0.035 |
| 5/17 |
5 |
17 |
0.037 |
| 6.8/16 |
6.8 |
16 |
0.043 |
| Ασφάλεια, 1/7 |
7 |
15 |
0.044 |
| 8/14 |
8 |
14 |
0.049 |
| 10/13 |
10 |
13 |
0.056 |
| 12/12 |
12 |
12 |
0.067 |
| Ασφάλεια, 15/11 |
15 |
11 |
0.078 |
| 18/10 |
18 |
10 |
0.092 |
| 29/9 |
20 |
9 |
0.113 |
Μέρος Νο.
MF73T-1 |
Διατήρηση +20%
(Ω) |
Μαξ. Σταθερά.
Τρόπος ρεύματος
Lmax (A) |
Περίπου R.
του MaxCurrent
Rmax (Ω) |
ø35mm Διαμέτρου τσιπ MF73T-1 σειράς NTC θερμοστάτη
Μέγιστη ονομαστική ισχύς Pmax (W): 9.0
Συντελεστής διάσπασης (mW/†C): ≥ 55
Η θερμική σταθερά χρόνου (S): ≤ 280 |
| 0.5/32 |
0.5 |
32 |
0.01 |
| 1/32 |
1 |
32 |
0.011 |
| 1.5/28 |
1.5 |
28 |
0.013 |
| 2/25 |
2 |
25 |
0.017 |
| 2.5/23 |
2.5 |
23 |
0.020 |
| 3/8 |
3 |
22 |
0.023 |
| 4/21 |
4 |
21 |
0.026 |
| 4.7/20 |
4.7 |
20 |
0.029 |
| 5/19 |
5 |
19 |
0.030 |
| 6.8/18 |
6.8 |
18 |
0.035 |
| 7/17 |
7 |
17 |
0.037 |
| 8/16 |
8 |
16 |
0.041 |
| Ασφάλεια, 1/10 |
10 |
15 |
0.045 |
| 12/14 |
12 |
14 |
0.051 |
| Ασφάλεια, 15/13 |
15 |
13 |
0.060 |
| 18/11 |
18 |
11 |
0.072 |
| 20/10 |
20 |
10 |
0.089 |
