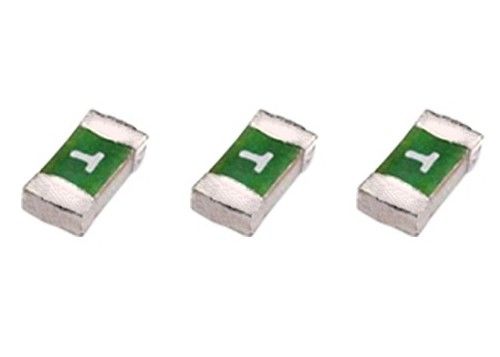

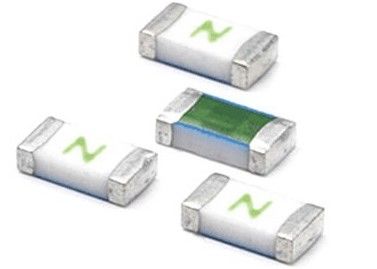

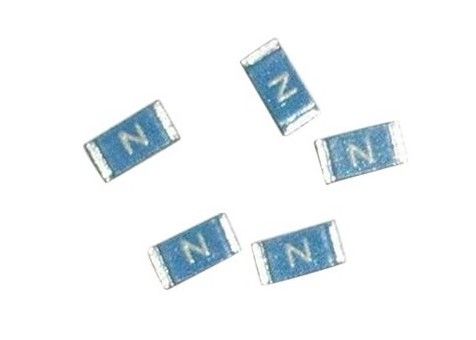

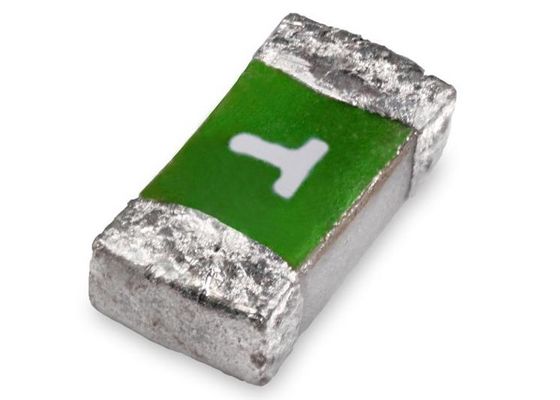

Ul248-1 γρήγορη να ενεργήσει 1608 επιφάνεια τοποθετεί τη θρυαλλίδα 06D 250mA-5A 32V με τη διακοπή της εκτίμησης 35A 50A

UL248-1 1608 Γρήγορη δράση επιφάνειας Mount Fuse 06D 250mA-5A 32V με διακοπή 35A 50A

Περιγραφή

1608 ταχεία δράση επιφάνειας τοποθέτηση ασφαλιστικά είναι σε μικρό μέγεθος μπορεί να εξοικονομήσει χώρο του PCB, κατάλληλο για πολλά ηλεκτρονικά πλαίσια. , η ασφάλεια είναι κατασκευασμένη από λεπτή ταινία, με χαμηλή αντίσταση, σταθερές ηλεκτρικές ιδιότητες και υψηλή αξιοπιστία, και είναι προσαρμόσιμη στην επανεξέταση και την συγκόλληση κυμάτων,η ασφάλεια έχει γρήγορη απόκριση και είναι κατάλληλη για το κύκλωμα χωρίς στιγμιαία αύξηση ρεύματος, η ασφάλεια χρησιμοποιείται κυρίως για την προστασία ρεύματος, την προστασία IC, κινητά τηλέφωνα και άλλες συσκευές επικοινωνίας, οθόνες, ψηφιακές κάμερες, μπαταρίες.

Διάστασησε mm

Προδιαγραφές

Τελευταία Σημεία

Άλλα

Εφαρμογή

Λευκά προϊόντα, παροχή ενέργειας, βιομηχανικός έλεγχος, αυτοκινήτων, UPS, μπαταρίες κλπ.

Χαρακτηριστικά

Μονόπτυπη ασφάλεια για προστασία από υπερεύματα

1608 (ΕΠΕ 0603) μικροσκοπικό αποτύπωμα

Πυροσβεστήρα ταχείας ανάσας

UL 248-14

Συσκευές επιφανειακής τοποθέτησης για αυτοματοποιημένη συναρμολόγηση

Σχεδιασμός πολυεπίπεδων SMD

Συμμόρφωση με το RoHS* και απαλλαγή από αλογένια

Σχήμα των χαρακτηριστικών του χρόνου

Βασικές αγορές εξαγωγής

Κεντρική/Νότια Αμερική
Ανατολική Ευρώπη
Μέση Ανατολή/Αφρική
Βόρεια Αμερική
Δυτική Ευρώπη
Ασία
Αυστραλασία

Επιλογή της κατάλληλης ασφάλειας

Η επιλογή της κατάλληλης ασφάλειας μπορεί να εμποδίσει την καταστροφή του εξοπλισμού, να αποτρέψει την δαπανηρή συντήρηση και να προστατεύσει τον χρήστη

Ο ρόλος των συσκευών προστασίας κυκλωμάτων έχει παραδοσιακά χαρακτηριστεί ως ίσως η λιγότερο σημαντική πτυχή ενός σχεδιασμού: μια μεταγενέστερη σκέψη και μια συχνά ενοχλητική λεπτομέρεια.Η πολυπλοκότητα του σχεδιασμού των κυκλωμάτων και η κατάλληλη επιλογή μιας προστατευτικής συσκευής απαιτούν προσεκτική σκέψη στα πρώτα στάδια και σε όλη τη διάρκεια.

Απαιτεί ικανότητα, γνώση διαφόρων τύπων συσκευών, κατανόηση των διαφόρων λειτουργιών που παρέχουν και ικανότητα προσδιορισμού της πλέον κατάλληλης συσκευής για μια εφαρμογή.Η επιλογή της κατάλληλης ασφάλειας εξασφαλίζει τη συνεχή λειτουργία του εξοπλισμού και αποτρέπει την δαπανηρή συντήρηση λόγω ενοχλητικών χτυπημάτωνΠροστατεύει το σύνολο του εξοπλισμού και, κυρίως, την ασφάλεια του χρήστη.

Η επιλογή της κατάλληλης ασφάλειας απαιτεί προσεκτική σκέψη στα πρώτα στάδια του σχεδιασμού καθώς και καθ' όλη τη διάρκεια του σχεδιασμού.
Προϋποθέσεις λειτουργίας κυκλώματος

Για να ξεκινήσετε την επιλογή της κατάλληλης ασφάλειας, πρέπει να κατανοήσετε τη φύση του κυκλώματος που τροφοδοτεί και προστατεύει.τρέχουσες τιμέςΕπιπλέον, είναι απαραίτητο να κατανοηθεί η τιμή κορυφής και η διάρκεια/μόρφωση των κυμάτων ρεύματος που μπορεί να υπάρχουν.

Ονομαστικό ρεύμα και θερμοκρασία περιβάλλοντος

Όπως και τα περισσότερα ηλεκτρικά εξαρτήματα, οι ασφάλειες πρέπει να μειωθούν σε θερμοκρασία.25-Μια ασφάλεια για την υποστήριξη της λειτουργίας σε υψηλότερη θερμοκρασία (βλέπε σχήμα. 1).

Σχήμα 1. Η καμπύλη εκτόξευσης που παρουσιάζεται είναι μια γενική καμπύλη για μεσαία χρονική καθυστέρηση (T) και γρήγορη δράση (F).Είναι σημαντικό να θυμάστε ότι η ασφάλεια έχει μια αντίστασηΟι ασφάλειες με χρονική καθυστέρηση έχουν συνήθως χαμηλότερες μειώσεις τάσης και τιμές διάσπασης ισχύος από τις ασφάλειες ταχείας δράσης.
Για παράδειγμα, μια βέλη 2A 5 x 20 mm με χρονική καθυστέρηση έχει μια τυπική πτώση τάσης 60 mV, ενώ η έκδοση γρήγορης δράσης έχει πτώση τάσης 90 mV.Ο λόγος γι 'αυτό οφείλεται στο time-lag ασφαλιστικά που έχουν μια παχύτερη διάμετρο καλωδίου ασφαλιστικού, που έχει ως αποτέλεσμα μια υψηλότερη τιμή I2t ή ενέργεια που απαιτείται για την τήξη του καλωδίου ασφαλείας.οι ασφαλιστικές με γρήγορη δράση θερμαίνονται σε υψηλότερο επίπεδο θερμοκρασίας πριν διακόψουν.

Τοποθεσία ασφάλειας

Η τοποθεσία της ασφάλειας σε ένα κύκλωμα είναι επίσης σημαντική για την πρόληψη της περιττής συσσώρευσης θερμότητας.

Οι υψηλότερες θερμοκρασίες μπορούν να επηρεάσουν τα χαρακτηριστικά του χρόνου και του ρεύματος που καθορίζονται από τον κατασκευαστή.ψυκτικοί νεροχύτες, οι ανεμιστήρες είναι πιθανό να αλλάξουν τα δηλωμένα χαρακτηριστικά επιδόσεων.

Δυνατότητα διάσπασης

Η ικανότητα διάσπασης είναι το μέγιστο ρεύμα σφάλματος στο οποίο η ασφάλεια μπορεί να διακόψει με ασφάλεια.Οι ασφάλειες που χρησιμοποιούνται σε καταστάσεις όπου τα ρεύματα σφάλματος υπερβαίνουν την ικανότητα σπάσματος μπορούν να πιάσουν φωτιά ή ακόμη και να εκραγούν σε ακραίες περιπτώσεις.

Για παράδειγμα, μια ασφάλεια με ικανότητα σπάσματος 35 A δεν θα πρέπει ποτέ να χρησιμοποιείται όταν η πηγή ενέργειας υπερβαίνει τα 35 A, αλλά θα προσφέρει επαρκή προστασία όταν τα ρεύματα σφάλματος δεν υπερβαίνουν τα 35 A.Οι οργανισμοί ασφάλειας καθορίζουν αποδεκτά όρια ικανότητας σπάσματος σύμφωνα με προκαθορισμένους παράγοντες.

Ως γενικός κανόνας, συνιστάται ασφάλεια υψηλής ικανότητας σπάσματος για κυκλώματα με επαγωγικό φορτίο, π.φ. μικρότερο από 0.9Μια ασφάλεια με χαμηλή ικανότητα σπάσματος είναι συνήθως επαρκής για κυκλώματα με αντίσταση/καθησιακά φορτία.

Ο πραγματικός συντελεστής ισχύος του εξοπλισμού μπορεί να επηρεάσει τις ονομαστικές τιμές που καθορίζονται από τον κατασκευαστή.Ορισμένοι κατασκευαστές παρέχουν πρόσθετες ονομαστικές ικανότητες σπάσματος σε διαφορετικούς συντελεστές ισχύος για να βοηθήσουν περαιτέρω τους πελάτες να καθορίσουν την καταλληλότητα ενός προϊόντος.

Χαρακτηριστικά χρονικού ρεύματος

Ορισμένες εφαρμογές έχουν συγκεκριμένες και εύκολα κατανοητές ανάγκες όσον αφορά την ταχύτητα με την οποία πρέπει να εκραγεί η ασφάλεια.Τα ευαίσθητα κυκλώματα ημιαγωγών συχνά χρειάζονται ασφαλτήρες ταχείας δράσης που εκρήγνυνται σε πολύ σύντομο χρονικό διάστημα, ενώ ο εξοπλισμός που δέχεται μεγάλα ρεύματα εισροής μπορεί να χρειαστεί ασφάλεια χρονικής καθυστέρησης για την πρόληψη ενοχλητικών διακοπών.

Σε περιπτώσεις όπου μπορεί να χρησιμοποιηθεί οποιοσδήποτε τύπος, it is helpful to refer back to the effect of ambient temperature in making the selection and remember that time-lag fuses typically have a lower voltage drop than fast-acting fuses and therefore dissipate less powerΟι χρόνοι προεξοπλισμού σε μέτρια υπερστροφή (1 < 2,5*In) είναι σχεδόν οι ίδιοι (βλέπε σχήμα 2). Σε μεγαλύτερα υπερστροφή (1 = 10,0*In), οι ασφάλειες με χρονική καθυστέρηση έχουν μεγαλύτερους χρόνους προεξοπλισμού από τις ασφάλειες γρήγορης δράσης.

Σχήμα 2. Οι χρόνοι προ-εξοπλισμού για τις ασφάλειες ταχείας δράσης και τις ασφάλειες με χρονική καθυστέρηση σε μέτρια υπερστροφή είναι σχεδόν οι ίδιοι.
Υπολογισμός ενέργειας τήξης

Το I2t είναι μέτρο της ενέργειας που απαιτείται για να λιώσει το σύρμα ασφάλειας στην ασφάλεια.Το κατά προσέγγιση χρονικό διάστημα που θα χρειασθεί για μια ασφάλεια να ανατιναχτεί μπορεί να προσδιοριστεί διαιρώντας την τιμή I2t που καθορίζεται από τον κατασκευαστή με το τετράγωνο του αναμενόμενου ρεύματος σφάλματος.

Για παράδειγμα, για μια ασφάλεια με I2t = 4,5 A2s το αναμενόμενο ρεύμα σφάλματος είναι 13 A:

ttyp = I2t/I2 = 4,5 A2s/(1,25 A * 10) 2 = 28,8 ms

Αντίθετα, γνωρίζοντας την αναμενόμενη τιμή ρεύματος σφάλματος και έχοντας κατά νου έναν συγκεκριμένο χρόνο που θέλει να ανατιναχθεί μια ασφάλεια, μπορεί να προσδιοριστεί ποια τιμή I2t είναι απαραίτητη για μια συγκεκριμένη απαίτηση.Μόλις καθοριστεί η απαιτούμενη I2t, είναι σχετικά εύκολο να ελέγξετε τις προδιαγραφές των υποψηφίων ασφαλιστηρίων για να βρείτε τη ασφαλιστική που ανταποκρίνεται στις ανάγκες σας.

Διαθέσιμοι τύποι προϊόντων

Τα πρότυπα IEC καλύπτουν μικροσκοπικές ασφάλειες για εξοπλισμό σε μεγάλο αριθμό διαφορετικών μεγεθών και τύπων συσκευασιών, που κυμαίνονται από τύπους φυσίγγων 5x20 mm έως 1206 SMD.διάτρητο, και SMD, και προσφέρονται χύδην ή σε ταινία και τροχιά, συνήθως στην περίπτωση των ασφάλιστρων τσιπ.

Υπάρχουν ορισμένες μοναδικές διαφορές μεταξύ των προτύπων IEC και UL και η συμμόρφωση με το ένα ή το άλλο ή και τα δύο πρέπει να λαμβάνεται υπόψη κατά την εξέταση των εγχώριων και εξαγωγικών αγορών.Δεν είναι απαραίτητα δυνατό να αντικατασταθεί μια ασφάλεια UL με IEC ή αντίστροφα.Τα χαρακτηριστικά του χρόνου και του ρεύματος είναι διαφορετικά, και όπου μια ασφάλεια UL μπορεί να εκραγεί σε λίγες ώρες όταν λειτουργεί σε 1 A,Μια ασφάλεια που έχει σχεδιαστεί για IEC δεν πρέπει να εκραγεί καθόλου σε 1 A, και μπορεί να υποδηλώνει ότι χρειάζεται μια ασφάλεια 2-Α.

Η τελική επιλογή

Μόλις προσδιοριστούν η ονομαστική τάση και τα ρεύματα, η ικανότητα διάσπασης και τα χαρακτηριστικά ροής χρόνου μαζί με το I2t ρεύματος και τα επιθυμητά στυλ συσκευασίας,είναι δυνατόν να ελέγξετε υποψήφιους τύπους για μια προσαρμογήΕάν η ασφάλεια πρέπει να τοποθετηθεί σε ένα κατεστημένο κατεστημένο, είναι ιδιαίτερα σημαντικό να τηρούνται τα όρια διάσπασης ισχύος τόσο του κατεστημένου κατεστημένου όσο και της ασφάλειας.

Ο κατάλληλος καλωδιαστής

Οι ασφάλειες συχνά τοποθετούνται σε θήκους για να διευκολύνουν την εύκολη αντικατάσταση.αντίσταση επαφής και μέγιστη επιτρεπόμενη διάχυση ισχύος ασφάλειας.

Θα πρέπει επίσης να ληφθεί υπόψη ότι ο λαβήρας, όπως και η ασφάλεια, πρέπει επίσης να υποβάλλεται σε υψηλότερες θερμοκρασίες.Οι καλωδιαστές είναι διαθέσιμοι σε πολλά στυλ για την τοποθέτηση των πάνελ σε εξοπλισμό όπου οι καλωδιαστές πρέπει να μπορούν να αντικατασταθούν από τον χρήστη, και ως συρρικνώσεις ή μπλοκ που μπορούν να τοποθετηθούν στο σασί ή το PCB εντός του εξοπλισμού.

Και οι δύο τύποι μπορούν να βρεθούν με τερματικά γρήγορης σύνδεσης ή τερματικά PCB, και οι τύποι PCB είναι διαθέσιμοι για συνδέσεις διασωλήνων ή SMD.Τα είδη υποθέσεων PCB είναι διαθέσιμα για κατακόρυφη ή οριζόντια τοποθέτηση ώστε να επιτρέπεται ευελιξία στον σχεδιασμό του πλαισίουΟρισμένοι τύποι είναι διαθέσιμοι ακόμη και με ήδη εγκατεστημένες ασφάλειες για ταχύτερη συναρμολόγηση και χαμηλότερο κόστος εγκατάστασης.
