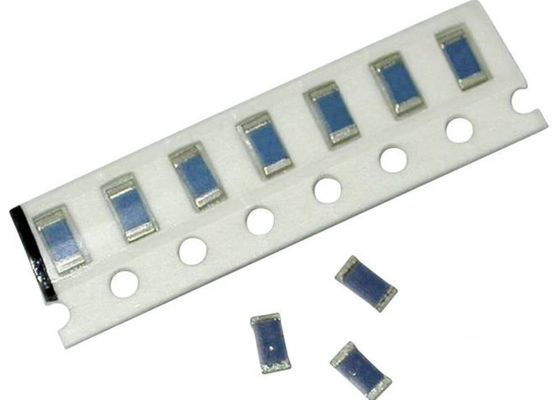

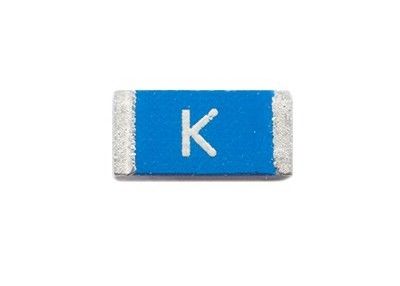

1206 Υψηλή επιφάνεια λεπτής ταινίας Mount Fast Blow Chip Fuse 12B1100B 1A 125V 3216 Μετρική με βαθμολογία διακοπής 50 Amp
Περιγραφή
Η γκάμα των ασφαλιστικών τσιπ είναι συμπαγής και ακριβής προστασία κυκλώματος για όλες τις εφαρμογές
Ευρεία γκάμα διασώσεων chip επιφάνειας για την παροχή βέλτιστης προστασίας από υπερστροφή σε πυκνά δευτερογενή κυκλώματα.και φορητές ηλεκτρονικές συσκευές, συμπεριλαμβανομένων των φορητών υπολογιστών, κινητά τηλέφωνα, συστήματα GPS, PDA και πολλές άλλες συσκευές που συνεχίζουν να απαιτούν όλο και μικρότερα εξαρτήματα.και χαρακτηριστικά χρονικής καθυστέρησηςΚάθε σειρά ασφαλιστηρίων διαθέτει μοναδικά χαρακτηριστικά απόδοσης, όπως χαμηλή πτώση τάσης και υψηλή ικανότητα σπάσματος.Η ονομαστική τάση για αυτά τα εξαρτήματα είναι έως 125 VAC/VDC.
Σύντομες λεπτομέρειες
Πρότυπο δοκιμής: UL248-1 UL248-14
Καθορισμός διακοπής:50 αμπεριαλίδες σε 125V AC/DC
Θερμοκρασία λειτουργίας: -55°C ~ +125°C
Υλικά:
Υποστρώμα: κεραμικό/γυάλινο κάλυμμα
Τερματισμός: σχισμή επικαλυμμένη με νικέλιο και κασσίτερο
Στοιχείο: ασήμι
Μέθοδος συγκόλλησης:
Επιστροφή συγκόλλησης: 260°C, 10 δευτερόλεπτα το πολύ
Συσκευή:
Αυτοματογραφημένο 3000PCS ανά γεμάτο,
90000PCS ανά κουτί
Διάστασησε mm
Προδιαγραφές
| Καταλόγος |
Άμπερα |
Τετάρτη |
Σημείωση |
Η τήξη ολοκληρώνεται |
| - Όχι, όχι, όχι. |
Αξιολόγηση |
Αξιολόγηση |
(A2.S) |
| 12Β0250Β |
250mA |
125V |
.25 |
0.0035 |
| 12Β0375Β |
375mA |
125V |
Ε |
0.0011 |
| 12Β0500Β |
500mA |
125V |
0.5 |
0.0020 |
| 12B0750B |
750mA |
125V |
.75 |
0.0053 |
| 12Β1100Β |
1Α |
125V |
1 |
0.0062 |
| 12Β1125Β |
1.25Α |
125V |
J |
0.022 |
| 12Β1150Β |
1.5Α |
125V |
1.5 |
0.028 |
Ηλεκτρικά χαρακτηριστικά
| Δυνατότητα εκπομπής |
Δυνατότητα εκπομπής |
Ώρα ανοίγματος |
| 250mA ̇ 1,5A |
100% |
4 ώρες Min |
| 250mA ̇ 1,5A |
250% |
Μέγιστο 5 s |
Τελευταία Χαρακτηριστικά
Εφαρμογές
- Εφαρμογές όπου απαιτείται υψηλή αξιοπιστία και διαθεσιμότητα
- Ιατρικό εξοπλισμό
- Ακτής.
- Η υπεράσπιση.
Περιβαλλοντικά δεδομένα
Μέθοδοι συγκόλλησης Επιστροφή, Προφίλ συγκόλλησης κυμάτων
Ζυγισσιμότητα 245°C / 3sec σύμφωνα με την IEC 60068-2-58, Δοκιμή Td
Αντίσταση στη θερμότητα συγκόλλησης 260 +0/-5°C / 30sec σύμφωνα με το IPC/JEDEC J-STD-020D, επίπεδο 1
Δοκιμή ζωής MIL-STD-202, μέθοδος 108A 1000h @ 0,60 x In @ 70°C
Δοκιμή υγρασίας φορτίου MIL-STD-202, μέθοδος 103B 0,1 x In @ 0,85 r.H @ 85°C
Δοκιμή αντοχής στην υγρασία MIL-STD-202, μέθοδος 106E (50 κύκλοι σε θάλαμο temp/mister)
Δυναμικότητα τερματικού σημείου MIL-STD-202, μέθοδος 211A (Ανάκλιση της σανίδας 1 mm για 1 λεπτό)
Θερμικό σοκ MIL-STD-202, μέθοδος 107D (200 κύκλοι αέρα-αέρα από -55 έως +125 °C)
Αντίσταση στους διαλύτες MIL-STD-202, μέθοδος 215A
Πυρσιμότητα ελάχιστο UL 94V-1 (σύμφωνα με την EIA/IS-722, δοκιμή 4.12)
Στροφές υποβάθμισης
Χαρακτηριστικά
Διορισμένα ρεύματα από 50 mA έως 25 A
Δυναμικό άνω των 100 W
Υψηλή ικανότητα σπάσματος έως 600 A (εσωτερικές δοκιμές)
Υπερ-γρήγορη δράση (FF), γρήγορη δράση (F) και χρονική καθυστέρηση (T)
Ακριβής, χαμηλή απώλεια, ανθεκτική σε δονήσεις και παλμούς
