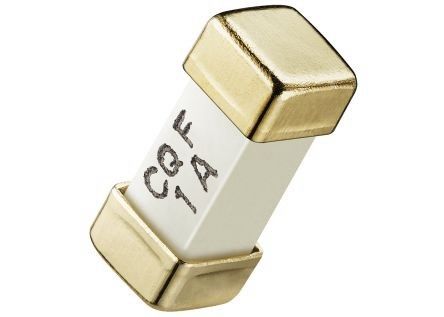

SEF 2410 Ταχύτητα F 6.1x2.6x2.6mm Γρήγορη δράση τετράγωνο κεραμικό φυσίγγιο Φυτέας επιφάνειας Mount Φυτέας 1A 65V 125V
Χαρακτηριστικά
Σχεδιασμός κούφου ακριβούς κεραμικού σωλήνα
Μικρός όγκος, ονομαστικό ρεύμα από 62mA έως 15A, ονομαστική τάση 125Vac/dc.
Εξαιρετική ικανότητα αντοχής σε ρεύμα εισροής
Εξαιρετική αντοχή σε θερμικά και μηχανικά σοκ
Υψηλή αξιοπιστία και σταθερή συγκολλητικότητα, 2 τερματικά καπάκια μπορούν να επιλέξουν την επιχρυσοπλαστική ή το ασήμι.
Συμμόρφωση με την απαίτηση RoHS
Περιοχή θερμοκρασίας λειτουργίας: -55 C έως +125 C
Τα προϊόντα της σειράς SET,SEF, επειδή τα υλικά που χρησιμοποιούνται σε αυτές τις ασφάλειες περιλαμβάνουν
σίδηρο τύπου υψηλής θερμοκρασίας τήξης και το σίδηρο αυτό περιέχει περισσότερο από 85%
ολικός (Pb), ώστε τα προϊόντα αυτά να συμμορφώνονται με τις απαλλαγές από τις απαιτήσεις της οδηγίας RoHS (2002/95/ΕΚ)
Εφαρμογή
• Κινητά τηλέφωνα
• Συσκευές μπαταριών
• Ψηφιακές κάμερες
• Παίκτες DVD
• Δίσκοι σκληρού δίσκου
Έγκριση
PSE 1A έως 15A
Πιστοποιημένα προϊόντα για τις ΗΠΑ και τον Καναδά 62mA~5A
Αναγνωρισμένο συστατικό για τον Καναδά και τις ΗΠΑ 6A ~ 15A
CSA Αναφέρεται 62mA~10A
Μέγεθος (mm)
Υλικό: σωλήνας: μη διαφανής κεραμική σωλήνα ασφάλειας.
Δύο καπάκια από χαλκό: κατασκευασμένα από χαλκό με καλή αγωγιμότητα.
Ασημένιο κράμα: στοιχείο ασφάλειας.
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1 Μέσα |
2 Μέσα |
| ΜΙΝ |
Επικαιροποίηση |
| 62mA~10A |
4 ώρες |
5 δευτερόλεπτα |
| 12A ~ 15A |
4 ώρες |
60 δεύτερα. |
Αριθμός τμήματος
| Τύπος προϊόντος |
(Α) |
(V) |
αντοχή στο κρύο |
μέγιστο
πτώση τάσης
|
Αξία I2T |
Δυνατότητα διάσπασης |
Βάρος (μονό προϊόν) |
| ΣΕΦ.062 |
62 mA |
125V |
11.275 |
1000 |
0.000961 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.080 |
80 mA |
125V |
9.955 |
900 |
0.001 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.100 |
100 mA |
125V |
9.513 |
900 |
0.0015 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.125 |
125 mA |
125V |
5.8395 |
800 |
0.00312 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.200 |
200 mA |
125V |
2.0195 |
600 |
0.008 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.250 |
250 mA |
125V |
1.105 |
500 |
0.00938 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.300 |
300 mA |
125V |
0.8554 |
450 |
0.018 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.375 |
375 mA |
125V |
0.7819 |
400 |
0.0211 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.400 |
400 mA |
125V |
0.52 |
350 |
0.032 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.500 |
500 mA |
125V |
0.4895 |
300 |
0.0375 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.700 |
700 mA |
125V |
0.2814 |
280 |
0.1205 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ.750 |
750 mA |
125V |
0.2425 |
270 |
0.1531 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| Επενδύσεις |
1 Α |
125V |
0.1407 |
250 |
0.385 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| Επενδύσεις |
2 Α |
125V |
0.0594 |
200 |
0.894 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| Επενδύσεις |
3 Α |
125V |
0.0333 |
160 |
1.475 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| Επενδύσεις |
4 Α |
125V |
0.0209 |
150 |
3.882 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| Επενδύσεις |
5 Α |
125V |
0.0179 |
130 |
5.48 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ 006 |
6 Α |
125V |
0.0117 |
120 |
8.52 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ 007 |
7 Α |
125V |
0.0104 |
120 |
9.931 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| Επενδύσεις |
8 Α |
125V |
0.0095 |
110 |
18.82 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| 010 SEF |
10 Α |
125V |
0.0067 |
90 |
22.5 |
35A σε 125V AC
50A σε 125V DC
300A σε 32V DC |
0.1243 |
| 012 SEF |
12 Α |
65V |
0.0042 |
80 |
43.2 |
50A σε 65V AC/DC
300A σε 24V DC |
0.1243 |
| 015 SEF |
15 Α |
65V |
0.0029 |
70 |
112.5 |
50 άμπερες σε 65V AC/DC
300 αμπέρ σε συνεχές ρεύμα 24V |
0.1243 |
| ΣΕΦ 1.50 |
1.5 Α |
125V |
0.113 |
220 |
0.725 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ 2.50 |
2.5 Α |
125V |
0.0384 |
180 |
1.182 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
| ΣΕΦ 3.50 |
3.5 Α |
125V |
0.0268 |
150 |
2.055 |
50A σε 125V AC/DC
300A σε 32V DC |
0.1243 |
Γρήγορες λεπτομέρειες
| Ειδικότητα |
Αξία |
| Τρέχουσα αξιολόγηση |
1 Α |
| Κατηγορία τάσης |
125 V |
| Ταχύτητα ασφάλειας |
F |
| Μέγεθος ασφάλειας |
6.1 x 2,6 x 2,6 mm |
| Συνολικό μήκος |
6.1 mm |
| Υλικό σώματος |
Κεραμικά |
| Υψηλή ικανότητα ρήξης |
- Ναι, ναι. |
|
Δυνατότητα διάσπασης
Καθορισμός της μέγιστης τάσης
|
35 A @ 125 V ac,
50 A @ 125 V AC/DC,
300 A @ 32 V dc
|
|
Μέγιστη λειτουργία
Θερμοκρασία
|
+125°C |
| Αντίσταση |
0.1407Ω |
| Σειρά |
ΔΕΠ |
|
Min Λειτουργία
Θερμοκρασία
|
-55°C |
| Υλικό |
Σώμα: κεραμικό
Τερματισμοί: Ασημένια κεφαλιά από χαλκό
|
| Συσκευή |
Χίλιες ασφάλειες σε 7 ίντσες διάμετρο.
12 mm πλάτος ταινία, σύμφωνα με το πρότυπο EIA 481
|
Διακοπή της αξιολόγησης
62mA~8A: 50 αμπερια σε 125V AC/DC 300 αμπερια σε 32V DC
10A: 35 άμπερες σε 125V AC 50 άμπερες σε 125V AC/DC 300 άμπερες σε 32V DC
12A ~ 15A: 50 αμπερές σε 65V AC/DC 200 αμπερές σε 86V AC/DC 300 αμπερές σε 24V DC
Περιβαλλοντική προδιαγραφή
Θερμοκρασία λειτουργίας -55°C έως +125°C
Δονήσεις MIL-STD-202G, μέθοδος 201 (10-55 Hz, 0,06 ίντσες, συνολική εκδρομή)
Σπρέι αλατιού MIL-STD-202G, μέθοδος 101, συνθήκη δοκιμής Β (48 ώρες)
Αντίσταση μόνωσης MIL-STD-202G, μέθοδος 302, συνθήκη δοκιμής Α
Αντίσταση στη θερμότητα συγκόλλησης MIL-STD-202G, μέθοδος 210, συνθήκη δοκιμής Β (10 δευτερόλεπτα, σε 260 °C)
Θερμικό σοκ: MIL-STD-202G, μέθοδος 107, συνθήκη δοκιμής Β (-65°C έως +125°C)
