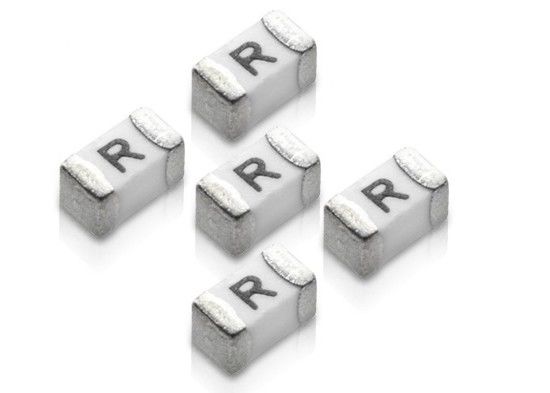

1.6x0.8x0.8mm CQ06LF Τύπος κεραμικού φυσίγγου Chip Fuse 0603 3 Amp 32Vdc Γρήγορη δράση
Περιγραφή
Το Ceramic Chip Fuse είναι το νέο καινοτόμο προϊόν με δομή κοιλότητας που το στοιχείο και η κοιλότητα έχουν θαφτεί σε κεραμικό σώμα.
Ο σχεδιασμός ειδικών στοιχείων έχει εξαιρετική ανοχή επιδόσεων για ρεύματα εισροής και καλά χαρακτηριστικά σύντηξης.

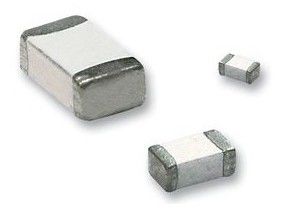

Η κεραμική ασφάλεια Chip αναπτύσσεται μεγέθους 1206 και 0603, και έχει χαρακτηριστικά σύντηξης πολύ γρήγορης δράσης και χρονικής καθυστέρησης.
Για ρεύμα έως 20A και τάση έως 125V, μπορεί να παρέχει ποικίλους συνδυασμούς για τους πελάτες.
Το προϊόν έχει σχεδιαστεί με οικολογική ιδέα, η οποία δεν πληροί μόνο τη συμμόρφωση RoHS,
αλλά και την έγκριση ασφάλειας UL και πατέντες αρκετών χωρών, συμπεριλαμβανομένης της Ταϊβάν, της Κίνας, της Ιαπωνίας, της Γερμανίας και της Αμερικής.
Είναι κατάλληλο για όλους τους τύπους προϊόντων ηλεκτρονικών ειδών.
Χαρακτηριστικά
Κατηγορία υψηλής τάσης και υψηλού ρεύματος
Υψηλή εισροή και υψηλή ικανότητα σπάσματος
Η ταχεία έλξη σβήθηκε.
Χωρίς μόλυβδο και χωρίς αλογόνια υλικά
Ο Θεός είναι αποδεκτός από έκρηξη.
Ο ακριβής χρόνος σύντηξης και το όριο διακοπής ολοκληρώθηκαν
Διορθωτικό για ονομαστικό ρεύμα 1α έως 8α
Έγκριση UL αναγνωρισμένη 1A~8A
Διακοπή Δυνατότητα 35 αμπερών σε 63V DC / 60 αμπερών σε 32V DC
Μέθοδος συγκόλλησης *Συνεχής συγκόλληση: 260°C, 30 δευτερόλεπτα μέγιστο. *Συγκόλληση κυμάτων: 260°C, 10 δευτερόλεπτα μέγιστο. *Συγκόλληση με το χέρι: 350°C, 3 δευτερόλεπτα μέγιστο.

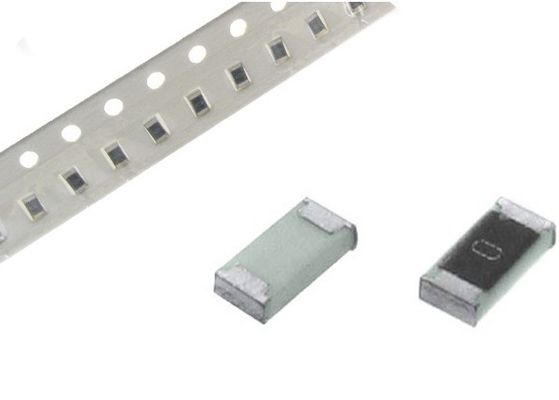

Ταινία & Ρολ Ποσότητα: 4000pcs ανά ρολ
Διάσταση
Προδιαγραφές
| Τύπος προϊόντος |
Εκτύπωση |
(Α) |
(V) |
αντοχή στο κρύο |
μέγιστη πτώση τάσης |
Αξία I2T |
Δυνατότητα διάσπασης |
Βάρος (μονό προϊόν) |
| CQ06LF 001 |
H |
1Α |
32V |
0.3 |
0 |
0.041 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 002 |
N |
2Α |
32V |
0.066 |
0 |
0.098 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 003 |
Π |
3Α |
32V |
0.027 |
0 |
0.187 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 004 |
S |
4Α |
32V |
0.018 |
0 |
0.331 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 005 |
Τ |
5Α |
32V |
0.012 |
0 |
0.57 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 006 |
Ο |
6Α |
32V |
0.009 |
0 |
0.752 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 007 |
V |
7Α |
32V |
0.008 |
0 |
1.078 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 008 |
W |
8Α |
32V |
0.006 |
0 |
1.472 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 1.50 |
Κ |
1.5Α |
32V |
0.16 |
0 |
0.083 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 2.50 |
Ο |
2.5Α |
32V |
0.038 |
0 |
0.126 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
| CQ06LF 3.50 |
R |
3.5Α |
32V |
0.02 |
0 |
0.258 |
35 άμπερες σε 63V DC
60 αμπέρ σε 32V DC |
0.0152 |
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1 Μέσα |
2 Μέσα |
3 Μέσα |
10 Μέσα |
| ΜΙΝ |
Επικαιροποίηση |
Επικαιροποίηση |
Επικαιροποίηση |
| 1Α~8Α |
4HR |
5sec |
0.5sec |
0.02 δευτερόλεπτα |
Θερμοκρασία περιβάλλοντος 25°C
Εφαρμογή
•Τα κινητά τηλέφωνα
•Πακέτα μπαταριών
•Ψηφιακές κάμερες
•Απαγωγείς DVD
•Δίσκοι σκληρού
•Ηλεκτρονικά οχήματα
Υλικό
Υλικό κατασκευής: κεραμική
Υλικό τερματισμού: Ασημένιο (Ag), Νικέλιο (Ni), Χάλυβα (Sn)
Ελαστικό ασφάλειας: Ασημένιο ((Ag)
Περιβαλλοντική προδιαγραφή
Θερμοκρασία λειτουργίας -55°C έως +125°C
Θερμικό σοκ - MIL-STD-202G,Μέθοδος 107,Κατάσταση Β (-65°C έως +125°C)
Δοκιμαστική κατάσταση C
Αντίσταση στην υγρασία - MIL-STD-202G,μέθοδος 106,10 ημερήσιος κύκλος
Δυνατότητα συγκόλλησης - IPC-J-STD-002C
Πυροσβεστήρες
Τι είναι οι ασφάλειες; Είναι προστατευτικοί μηχανισμοί που εμποδίζουν την ηλεκτρονική και ηλεκτρική συσκευή από την υπερφόρτωση και την καταστροφή του ρεύματος.Το ρεύμα πετούσε στο κύκλωμα μέσω της ασφάλειας μέχρι να υπερβεί τις προδιαγραφές της ασφάλειας.η ασφάλεια "Φουσκώνει" και σταματά το ρεύμα.
