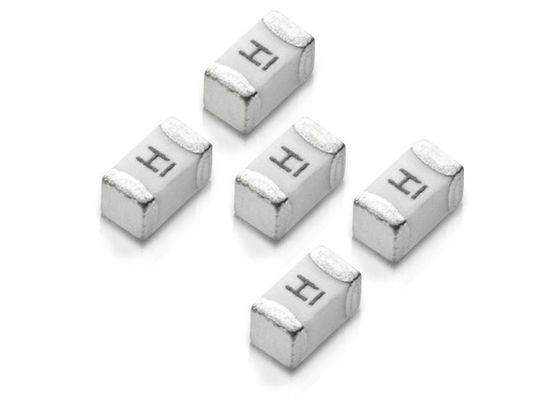

1.6x0.8 mm 0603 Κεραμικό πακέτο τσιπ υψηλής εισροής χρόνου καθυστέρησης επιφάνειας συσκευή τοποθέτησης SMD ασφάλιστρα CQ06LT 32V 1-8 Amp Για εξοπλισμό δοκιμών
Εφαρμογή: Μικρό σύστημα κινητήρα, φορητή ηλεκτρονική συσκευή, πύλη εισόδου ισχύος, εξοπλισμός δοκιμής
Χαρακτηριστικά
α. Διορισμένη υψηλή τάση και υψηλό ρεύμα
β. Υψηλή ικανότητα εισόδου και υψηλή ικανότητα σπάσματος
γ. Εξαλείφονται με γρήγορη τόξο
υλικό χωρίς μόλυβδο και χωρίς αλογονίδια
ε. Καλή ανθεκτικότητα σε έκρηξη
f. Πραγματοποιείται ακριβής χρόνος σύντηξης και διαχωρισμός
Ζ. Κατάλληλο για ονομαστικό ρεύμα 1A ~ 8A
h.Εγκύρωση UL αναγνωρισμένη 1A~8A
i. Διακοπές με ονομαστική ισχύ 60 αμπερών σε 32 V συνεχούς ρεύματος
j. Μέθοδος συγκόλλησης: *Συνερχόμενη συγκόλληση: 260°C, 30 δευτερόλεπτα κατ' ανώτατο όριο.*Συνερχόμενη συγκόλληση: 260°C, 10 δευτερόλεπτα κατ' ανώτατο όριο. *Συνερχόμενη συγκόλληση: 350°C, 3 δευτερόλεπτα κατ' ανώτατο όριο.
Περιβαλλοντική προδιαγραφή
Θερμοκρασία λειτουργίας -55°C έως +125°C
Δονήσεις MIL-STD-202G, μέθοδος 201 ((10-55 Hz, 0,06 ίντσες, συνολική εκδρομή)
Σπρέι αλατιού MIL-STD-202G, μέθοδος 101, συνθήκη δοκιμής Β (48 ώρες)
Αντίσταση μόνωσης MIL-STD-202G, μέθοδος 302, συνθήκη δοκιμής Α
Αντίσταση στη θερμότητα συγκόλλησης MIL-STD-202G, μέθοδος 210, συνθήκη δοκιμής Β (10 δευτερόλεπτα, σε 260 °C)
Θερμικό σοκ MIL-STD-202G, μέθοδος 107, συνθήκη δοκιμής Β (-65°C έως +125°C)
Μέγεθος
Προδιαγραφές
| Τύπος προϊόντος |
Εκτύπωση |
(Α) |
(V) |
αντοχή στο κρύο |
μέγιστη πτώση τάσης |
Αξία I2T |
Δυνατότητα διάσπασης |
Βάρος (μονό προϊόν) |
| Κεφάλαια 1 και 2 |
H |
1Α |
32V |
0.225 |
0 |
0.13 |
60 αμπέρ σε 32V DC |
0.0027 |
| ΚΑΠΟΥΡΙΚΟΣ ΚΑΠΟΥΡΙΚΟΣ |
N |
2Α |
32V |
0.052 |
0 |
0.4 |
60 αμπέρ σε 32V DC |
0.0027 |
| ΚΑΠΟΥΛΙΟΥΛΟΓΙΚΟ |
Π |
3Α |
32V |
0.026 |
0 |
1.17 |
60 αμπέρ σε 32V DC |
0.0027 |
| ΚΑΠΟΥΡΙΚΟΣ ΚΑΠΟΥΡΙΚΟΣ |
S |
4Α |
32V |
0.015 |
0 |
2.21 |
60 αμπέρ σε 32V DC |
0.0027 |
| ΚΑΠΟΥΛΙΚΟ |
Τ |
5Α |
32V |
0.01 |
0 |
2.5 |
60 αμπέρ σε 32V DC |
0.0027 |
| CQ06LT 006 |
Ο |
6Α |
32V |
0.007 |
0 |
5.04 |
60 αμπέρ σε 32V DC |
0.0027 |
| CQ06LT 007 |
V |
7Α |
32V |
0.006 |
0 |
5.212 |
60 αμπέρ σε 32V DC |
0.0027 |
| CQ06LT 008 |
W |
8Α |
32V |
0.005 |
0 |
7.68 |
60 αμπέρ σε 32V DC |
0.0027 |
| CQ06LT 1.50 |
Κ |
1.5Α |
32V |
0.085 |
0 |
0.293 |
60 αμπέρ σε 32V DC |
0.0027 |
| CQ06LT 2.50 |
Ο |
2.5Α |
32V |
0.04 |
0 |
0.625 |
60 αμπέρ σε 32V DC |
0.0027 |
| CQ06LT 3.50 |
R |
3.5Α |
32V |
0.022 |
0 |
1.838 |
60 αμπέρ σε 32V DC |
0.0027 |
1.Μετρώνται σε ± 10% του ονομαστικού ρεύματος και 25 °C.
2- Έλιξη I2 t στο 1000% του ονομαστικού ρεύματος
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1 Μέσα |
2 Μέσα |
3 Μέσα |
10 Μέσα |
| ΜΙΝ |
ΜΙΝ |
Μαξ. |
Επικαιροποίηση |
μέγιστο |
| 1Α~8Α |
4 ώρες |
1 SEC |
120 SEC |
3 ΕΣΚ |
00,05 δευτερόλεπτα |
Φυσικές προδιαγραφές
Υλικό
Υλικό κατασκευής: κεραμική
Υλικό τερματισμού: Ασημένιο (Ag), Νικέλιο (Ni), Χάλυβα (Sn)
Ελαστικό ασφάλειας: Ασημένιο ((Ag)
Συσκευή
1. Ταινία και τροχό: 8mm ταινία
2Προδιαγραφές συσκευασίας: Πρότυπο ΕΠΕ 481-D
3Ποσότητα: 4.000 τεμάχια ανά τροχό.
