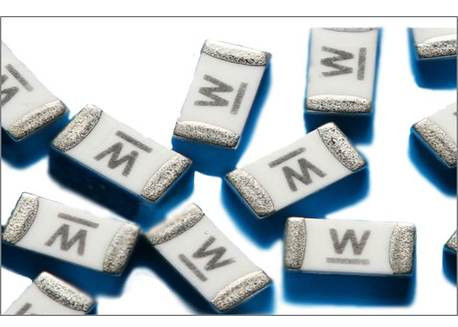

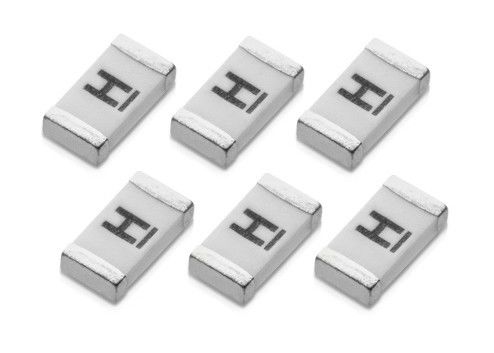

3216 SMD κεραμική αργή αναπνοή υψηλής εισροής Chip Fuse CQ12LH 3.1x1.6 mm 1-20A 63V 24V Για πύλη ισχύος εισόδου
Έγκριση αναγνωρισμένου συστατικού για τον Καναδά και τις ΗΠΑ 1Α~20Α
Διακοπή της αξιολόγησης
1A~8A: 100 αμπερίων σε 63V DC
10A~20A: 150 αμπερίων σε 24V DC
Εφαρμογή
•Τα κινητά τηλέφωνα
•Πακέτα μπαταριών
•Ψηφιακές κάμερες
•Απαγωγείς DVD
•Δίσκοι σκληρού
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1 Μέσα |
2 Μέσα |
3 Μέσα |
8 Μέσα |
| ΜΙΝ |
ΜΙΝ |
Μαξ. |
Επικαιροποίηση |
μέγιστο |
| 1Α~2Α |
4 ώρες |
1 SEC |
120 SEC |
3 ΕΣΚ |
00,05 δευτερόλεπτα |
Διάσταση
Αριθμός μερών
| Τύπος προϊόντος |
Εκτύπωση |
(Α) |
(V) |
αντοχή στο κρύο |
μέγιστη πτώση τάσης |
Αξία I2T |
Δυνατότητα διάσπασης |
Βάρος (μονό προϊόν) |
| CQ12LH 001 |

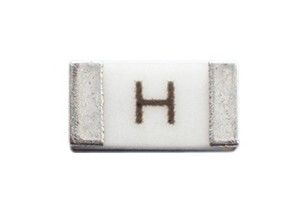

H |
1Α |
63V |
0.23 |
0 |
0.17 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 002 |
N |
2Α |
63V |
0.075 |
0 |
0.72 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 003 |
Π |
3Α |
63V |
0.032 |
0 |
1.35 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 004 |

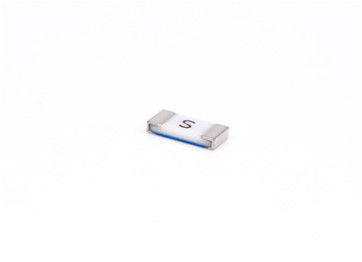

S |
4Α |
63V |
0.018 |
0 |
2.24 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 005 |
Τ |
5Α |
63V |
0.013 |
0 |
3 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 006 |
Ο |
6Α |
63V |
0.009 |
0 |
4.68 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 007 |
V |
7Α |
63V |
0.008 |
0 |
6.37 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 008 |
W |
8Α |
63V |
0.007 |
0 |
8.32 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 010 |
10 |
10Α |
24V |
0.006 |
0 |
12 |
150 αμπέρ σε συνεχές ρεύμα 24V |
0.0152 |
| CQ12LH 012 |
12 |
12Α |
24V |
0.005 |
0 |
17.28 |
150 αμπέρ σε συνεχές ρεύμα 24V |
0.0152 |
| CQ12LH 015 |
15 |
15Α |
24V |
0.003 |
0 |
29.25 |
150 αμπέρ σε συνεχές ρεύμα 24V |
0.0152 |
| CQ12LH 020 |
20 |
20Α |
24V |
0.002 |
0 |
52 |
150 αμπέρ σε συνεχές ρεύμα 24V |
0.0152 |
| CQ12LH 1.50 |
Κ |
1.5Α |
63V |
0.125 |
0 |
0.394 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 2.50 |
Ο |
2.5Α |
63V |
0.05 |
0 |
0.938 |
100 αμπέρ σε 63V DC |
0.0152 |
| CQ12LH 3.50 |
R |
3.5Α |
63V |
0.027 |
0 |
1.838 |
100 αμπέρ σε 63V DC |
0.0152 |
1.Μετρώνται σε ± 10% του ονομαστικού ρεύματος και 25 °C.
2- Έλιξη I2t στο 1000% του τρέχοντος.
3.Πιστοποιημένο (cRUus) και προσαρμοσμένο μέχρι 125V
Χαρακτηριστικά
α. Διορισμένη υψηλή τάση και υψηλό ρεύμα
Β. Υψηλή ικανότητα εισόδου και υψηλή ικανότητα σπάσματος
γ. Εξαλείφονται με γρήγορη τόξο
υλικό χωρίς μόλυβδο και χωρίς αλογονίδια
ε. Καλή ανθεκτικότητα σε έκρηξη
f. Πραγματοποιείται ακριβής χρόνος σύντηξης και διαχωρισμός
ζ. Κατάλληλο για ονομαστικό ρεύμα 1A ~ 20A
Περιβαλλοντική προδιαγραφή
Θερμοκρασία λειτουργίας -55°C έως +125°C
Δονήσεις MIL-STD-202G, μέθοδος 201 ((10-55 Hz, 0,06 ίντσες, συνολική εκδρομή)
Σπρέι αλατιού MIL-STD-202G, μέθοδος 101, συνθήκη δοκιμής Β (48 ώρες)
Αντίσταση μόνωσης MIL-STD-202G, μέθοδος 302, συνθήκη δοκιμής Α
Αντίσταση στη θερμότητα συγκόλλησης MIL-STD-202G, μέθοδος 210, συνθήκη δοκιμής Β (10 δευτερόλεπτα, σε θερμοκρασία 260 °C)
Θερμικό σοκ MIL-STD-202G, μέθοδος 107, συνθήκη δοκιμής Β (-65°C έως +125°C)
Φυσικές προδιαγραφές
Κατασκευή υλικού
Υλικό σώματος: κεραμική
Υλικό τερματισμού: Ασημένιο (Ag), Νικέλιο (Ni), Χάλυβα (Sn)
Ελαστικό ασφάλειας: Ασημένιο ((Ag)
Συσκευή
1. Ταινία και τροχό: 8mm ταινία
2Προδιαγραφές συσκευασίας: Πρότυπο ΕΠΕ 481-D
3Ποσότητα: 4.000 τεμάχια ανά τροχό.
Τύπος ασφάλειας
Υπάρχουν τέσσερις βασικοί τύποι ασφάλειας:
(1)Συσσωρευτές με αργή ανάσα/διαστολή χρόνου
(2) Δύο στοιχεία σιγουρέων αργής ανάσας
(3)Συσσωρευτές ταχείας δράσης
(4)Πολύ ταχέως δραστικές ασφάλειες
Οι ασφάλειες με αργή ανάσα είναι ιδανικές για κυκλώματα με παροδική ένταση ή ένταση ενεργοποίησης.
Οι ασφαλιστήρες ταχείας δράσης ανταποκρίνονται γρήγορα και χρησιμοποιούνται σε κυκλώματα χωρίς παροδικά ρεύματα εισόδου.Οι πολύ γρήγορες ασφάλειες έχουν συχνά ασημένιο συνδεδεμένοΕπειδή οι ασφάλειες πρέπει να έχουν την ικανότητα να περιορίζουν το ρεύμα, αυτές οι ασφάλειες χρησιμοποιούνται συνήθως για την προστασία των κυκλωμάτων των ημιαγωγών.
