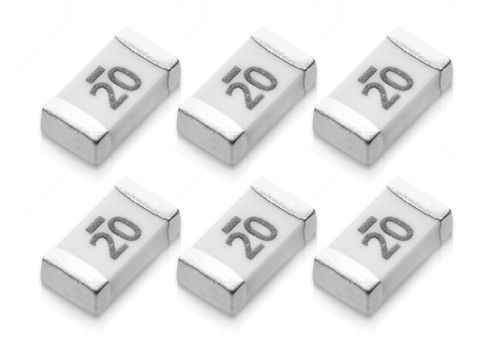

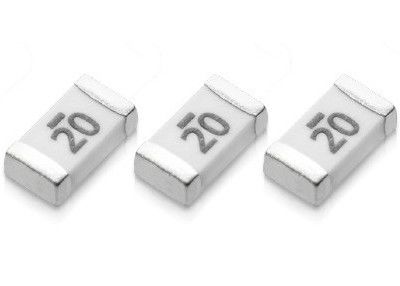

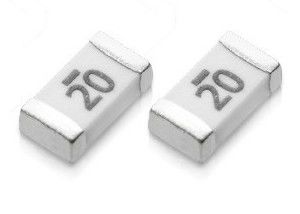

CQ12LI ο τύπος 3216 υψηλής τάσης επιφάνεια τοποθετεί την κεραμική θρυαλλίδα 3.1×1.6mm 24V 63V 10A-30A καθυστέρησης συσκευών

Τύπος CQ12LI 3216 Υψηλού ρεύματος επιφανειακή τοποθέτηση συσκευή Time-lag κεραμική ασφάλεια 3.1×1.6mm 24V 63V 10A-30A

Αναγνωρίζεται η ΕπιδοκιμασίαΣυστατικό για τον Καναδά και τις ΗΠΑ 10A~30A

Διακοπή της αξιολόγησης

10A ~ 25A: 100 αμπερών σε 63V AC/DC
250 αμπέρ σε ισχύ 24V AC/DC
35A: 100 αμπερών σε 24V AC/DC

Εφαρμογή

Εξοπλισμός μονάδας ρυθμιστή τάσης (VRM),

Μετατροπέας DC-DC,

Συσκευή μπαταριών

Ηλεκτρικά χαρακτηριστικά

Διάσταση

Αριθμός μερών

1Μετρώνται σε θερμοκρασία ≤ 10% ονομαστικού ρεύματος και 25oC.
2- Έλιξη I2t στο 1000% της τρέχουσας τάσης.
3. Πιστοποιημένο (cRUus) και προσαρμοσμένο μέχρι 125V
4Η δοκιμή εφαρμογής συνιστάται έντονα.

Χαρακτηριστικά

α. Διορισμένη υψηλή τάση και υψηλό ρεύμα
β. Υψηλή ικανότητα εισόδου και υψηλή ικανότητα σπάσματος
γ. Εξαλείφονται με γρήγορη τόξο
υλικό χωρίς μόλυβδο και χωρίς αλογονίδια
ε. Καλή ανθεκτικότητα σε έκρηξη
f. Πραγματοποιείται ακριβής χρόνος σύντηξης και διαχωρισμός
ζ. Κατάλληλο για ονομαστικό ρεύμα 1A ~ 20A

Περιβαλλοντική προδιαγραφή

Θερμοκρασία λειτουργίας -55°C έως +125°C

Δονήσεις MIL-STD-202G, μέθοδος 201 ((10-55 Hz, 0,06 ίντσες, συνολική εκδρομή)

Σπρέι αλατιού MIL-STD-202G, μέθοδος 101, συνθήκη δοκιμής Β (48 ώρες)

Αντίσταση μόνωσης MIL-STD-202G, μέθοδος 302, συνθήκη δοκιμής Α

Αντίσταση στη θερμότητα συγκόλλησης MIL-STD-202G, μέθοδος 210, συνθήκη δοκιμής Β (10 δευτερόλεπτα, σε 260 °C)

Θερμικό σοκ MIL-STD-202G, μέθοδος 107, συνθήκη δοκιμής Β (-65°C έως +125°C)

Φυσικές προδιαγραφές

Κατασκευή υλικού

Υλικό σώματος: κεραμική

Υλικό τερματισμού: Ασημένιο (Ag), Νικέλιο (Ni), Χάλυβα (Sn)

Ελαστικό ασφάλειας: Ασημένιο ((Ag)

Συσκευή

1. Ταινία και τροχό: 8mm ταινία

2Προδιαγραφές συσκευασίας: Πρότυπο ΕΠΕ 481-D

3Ποσότητα: 4.000 τεμάχια ανά τροχό.

Οδηγός επιλογής ασφάλειας

Η ασφάλεια πρέπει να μεταφέρει το κανονικό ρεύμα φορτίου του κυκλώματος
Χωρίς ενοχλητικά ανοίγματα.
Η ασφάλεια πρέπει να διακόψει το υπερβολικό ρεύμα, να περιορίσει την ενέργεια.
- Και αντέχει την τάση στην ασφάλεια.
Για την ορθή επιλογή ενός ασφαλιστήρα πρέπει να ακολουθούνται τα εξής:
λαμβάνονται υπόψη:
(1)Κανονικό ρεύμα λειτουργίας ((Το ονομαστικό ρεύμα μιας ασφάλειας είναι
συνήθως μειωμένη κατά 25% για λειτουργία σε 25% για την αποφυγή ενοχλήσεων
Για παράδειγμα, μια ασφάλεια με 10A ισχύς δεν είναι
Συνήθως συνιστάται για λειτουργία σε θερμοκρασίες άνω των 7,5A σε
25% μείωση.)
(2) ρεύμα υπερφόρτωσης και χρόνος τήξης της ασφάλειας.
(3) Δυνατότητα εφαρμογής (π.χ. τάση εναλλασσόμενου ή συνεχούς τάσης).
(4) ρεύματα εισόδου, ρεύματα συρρίκνωσης, παλμοί, ρεύματα εκκίνησης
χαρακτηριστικά.
(5) Θερμοκρασία περιβάλλοντος.
(6) Απαιτείται ο αρμόδιος φορέας τυποποίησης,όπως UL,CSA,
Το TUV, το VDE, το PSE και το IEC...
Σχετικά: Μείωση του κόστους εγκατάστασης, ευκολία αφαίρεσης,
(7) τύπος τοποθέτησης/ορισμός μορφής, κλπ.
