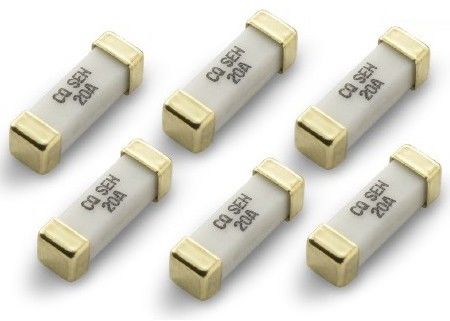

UL Εγκρίθηκε 1032 τετραγωνική κεραμική επιφάνεια επιχρυσωμένη Mount Fuse SEH 500mA-30A 125V 300V 10.1x3.1x3.1mm
Γενικά
• Επιφανειακή τοποθέτηση ασφάλειας υψηλού ρεύματος
• Διαθέσιμα σε τιμές 20 έως 60 Άμπερες
• Μεγαλύτερη ονομαστική τάση έως 100VDC
• 1032 τετραγωνική μορφή επιφάνειας
• Περιοχή θερμοκρασίας λειτουργίας από -55°C έως 125°C
• Βελτιωμένη αντοχή στη θερμική πορεία
• Συμμόρφωση με το RoHS και απαλλαγή από αλογόνες
• Έγκριση αναγνωρισμένου συστατικού για τον Καναδά και τις ΗΠΑ 0,5A~30A
Εφαρμογή
• Δύναμη συστήματος αποθήκευσης
• Σύστημα ψύξης ανεμιστήρα για υπολογιστή
• Μονάδα ρυθμιστή τάσης
• Ηλεκτρική τροφοδοσία σταθμού βάσης
• Μονάδα ρυθμιστή τάσης για υπολογιστή
• Υψηλής ποιότητας διακομιστές / υπολογιστές Blade
• Σύστημα διαχείρισης μπαταρίας
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1 Μέσα |
2 Μέσα |
2.5 Μέσα |
| - Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
| 0.5-2Α |
4 ώρες |
- |
1 δευτερόλεπτο |
120 δεύτερα. |
| 20-30A |
4 ώρες |
60 δεύτερα. |
- |
- |
Διακοπή της αξιολόγησης
0.5A~2A: 60 αμπεριανοί σε ισχύ 300V AC
100 αμπέρ σε 80V DC
20A: 100 αμπάρια σε 125V εναλλασσόμενη
300 αμπέρ σε 100V συνεχούς ρεύματος
25A ~ 30A: 100 αμπερίων σε 125V AC
100 αμπέρ σε 100V DC
Περιβαλλοντική προδιαγραφή
Θερμοκρασία λειτουργίας: -55°C έως +125°C
Δονήσεις:MIL-STD-202G, μέθοδος 201 ((10-55 Hz, 0,06 ίντσες, συνολική εκδρομή)
Σπρέι αλατιού:MIL-STD-202G, μέθοδος 101, συνθήκη δοκιμής Β (48 ώρες)
Αντίσταση μόνωσης:MIL-STD-202G, μέθοδος 302, συνθήκη δοκιμής Α
Αντίσταση στη θερμότητα συγκόλλησης:MIL-STD-202G, μέθοδος 210, συνθήκη δοκιμής Β (10 δευτερόλεπτα, σε θερμοκρασία 260 °C)
Θερμικό σοκ:MIL-STD-202G, μέθοδος 107, συνθήκη δοκιμής Β (-65°C έως +125°C)
Πληροφορίες παραγγελίας
| Α/Δ |
Άμπερα
Αξιολόγηση
[ Μέσα ] |
Τετάρτη
Αξιολόγηση
(V) |
Ονομαστικό
Αντίσταση
Ψυχροί Ωμ |
Ονομαστικό
Λιώσιμο I2t
Α2 Τμήμα |
| ΣΕΧ.500 |
500mA |
300V |
- |
- |
| ΣΕΧ 1.25 |
1.25Α |
- |
- |
| ΣΕΧ 002 |
2Α |
- |
- |
| ΕΣΧ 020 |
20Α |
125V |
0.0033 |
18.000 |
| ΕΣΧ 025 |
25Α |
0.0022 |
45.000 |
| ΕΣΧ 030 |
30Α |
0.0016 |
101.00 |
Μηχανολογική διάσταση ((mm)
Φυσικές προδιαγραφές
Υλικό
Σώμα: κεραμικό
Τερματισμοί: Χρυσό επιχρυσωμένα καπάκια από χαλκό
Συσκευή
1- Ταινία και τροχιά: 24mm
2Προδιαγραφή συσκευασίας: EIA RS-481-2
3Ποσότητα: 2.500 τεμάχια ανά τροχό.
Τυποποιημένη επιφάνεια δοκιμών
Γυάλινο επωξικό σώμα σε διπλή πλευρά· πάχος πλάκας: 1,6 mm· πάχος στρώματος χαλκού: ≥ 100μm· πλάτος ίχνη χαλκού: μία πλευρά 15 mm και η άλλη πλευρά 33 mm
