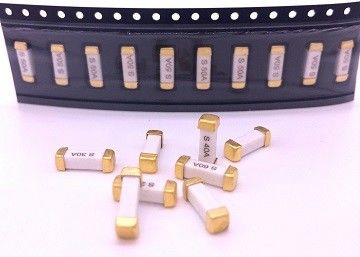

UL CUL 10.1mmx 3.1mm 4012 Γρήγορη δράση Chip Fuse CQ40LF 500mA-40A 600VAC 350VDC Με υψηλή εισροή υψηλή ικανότητα ρήξης
Εφαρμογή
• Δύναμη συστήματος αποθήκευσης
• Σύστημα ψύξης ανεμιστήρα για υπολογιστή
• Μονάδα ρυθμιστή τάσης
• Ηλεκτρική τροφοδοσία σταθμού βάσης
• Μονάδα ρυθμιστή τάσης για υπολογιστή
• Υψηλής ποιότητας διακομιστές / υπολογιστές Blade
• Σύστημα διαχείρισης μπαταρίας
Βασικά χαρακτηριστικά
• Επιφανειακή τοποθέτηση ασφάλειας υψηλού ρεύματος
• Διαθέσιμα σε τιμές 20 έως 60 Άμπερες
• Μεγαλύτερη ονομαστική τάση έως 100VDC
• 10,25×3,20 (mm) τετραγωνική μορφή επιφάνειας στερέωσης
• Περιοχή θερμοκρασίας λειτουργίας από -55°C έως 125°C
• Βελτιωμένη αντοχή στη θερμική πορεία
• Συμμόρφωση με το RoHS και απαλλαγή από αλογόνες
Υλικά και διάσταση
Υλικό κατασκευής: κεραμική
Υλικό τερματισμού: Ασημένιο (Ag), Νικέλιο (Ni), Χάλυβα (Sn)
Ελαστικό ασφάλειας: Ασημένιο ((Ag)
Συνιστώμενο πρότυπο γης - Σωλήτρια αναδρομής
Μονάδα: mm
| |
L2 |
Α1 |
W |
| 1-30Α |
6.1 |
3.25 |
3.43 |
Αριθμοποίηση μερών
Σύστημα αρίθμησης μερών
CQ40LF 001
CQ40LF -- Σειρά
001 -- Κωδικός ΑΜΠ (βλέπε παρακάτω πίνακα)
| ΠΕ |
Άμπερα
Αξιολόγηση
[ Μέσα ] |
Τετάρτη
Αξιολόγηση
(V) |
Ονομαστικό
Αντίσταση
Ψυχροί Ωμ |
Ονομαστικό
Λιώσιμο
Επικεφαλής |
| CQ40LF.500 |
500mA |
600VAC
350VDC
|
0.3510 |
2.300 |
| CQ40LF1.25 |
1.25Α |
0.0750 |
17.000 |
| CQ40LF002 |
2Α |
0.0560 |
37.000 |
| CQ40LF020 |
20Α |
0.0050 |
30.000 |
| CQ40LF030 |
30Α |
0.0025 |
96.000 |
| Δελτίο ΕΚΤ αριθ. |
40Α |
0.0019 |
600.000 |
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1 Μέσα |
2 Μέσα |
| - Μίνι. |
Μαξ. Μαξ. |
| 0.5-40Α |
4 ώρες |
5 δευτερόλεπτα |
Θερμοκρασία περιβάλλοντος 25°C
Διακοπή της αξιολόγησης
0.5Α~40Α:
150 αμπέρ σε 350 V συνεχούς ρεύματος
150 αμπέρ σε ισχύ 600V AC
Μέθοδος συγκόλλησης
* Επαναχρονημένη συγκόλληση: 260°C, 30 δευτερόλεπτα το πολύ.
* Συναρμολόγηση κυμάτων: 260°C, 10 δευτερόλεπτα το πολύ.
* Χειροκίνητη συγκόλληση: 350°C, 3 δευτερόλεπτα το πολύ.
Προδιαγραφή ταινίας και τροχιάς
Ποσότητα ταινίας και τροχιάς: 1000PCS/τροχιά
| Άρθρο |
W |
Π |
Ε |
F |
Π1 |
D |
Δ1 |
| Κριτήριο |
16.00 |
8.00 |
1.75 |
7.50 |
2.00 |
1.50 |
1.50 |
| Ανεκτικότητα |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
±0.05 |
±0.10 |
±0.10 |
| Άρθρο |
Π0 |
10P0 |
Α0 |
Β0 |
ΚΟ |
t |
| Κριτήριο |
4.00 |
4.00 |
3.52 |
10.58 |
1.50 |
0.30 |
| Συναινετικότητα |
±0.10 |
0.20 |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
Περιβαλλοντική προδιαγραφή
| Θερμοκρασία λειτουργίας |
-55°C έως +125°C |
| Δονήσεις |
MIL-STD-202G, μέθοδος 201 ((10-55 Hz, 0,06 ίντσες, συνολική εκδρομή) |
| Σπρέι αλατιού |
MIL-STD-202G, μέθοδος 101, συνθήκη δοκιμής Β (48 ώρες) |
| Αντίσταση μόνωσης |
Η μέθοδος 302 της MIL-STD-202G |
| Αντίσταση στη θερμότητα συγκόλλησης |
MIL-STD-202G, μέθοδος 210, συνθήκη δοκιμής Β (10 δευτερόλεπτα, σε θερμοκρασία 260 °C) |
| Θερμικό σοκ |
Η μέθοδος δοκιμής πρέπει να χρησιμοποιείται για να προσδιοριστεί η μέθοδος δοκιμής. |
Αποθήκευση
Η θερμοκρασία περιβάλλοντος διατηρείται μεταξύ 5°C και 30°C.
Η σχετική υγρασία που συνιστάται για αποθήκευση είναι μεταξύ 25% και 60%.
Οι σφραγισμένες πλαστικές σακούλες με αποξηρατικό χρησιμοποιούνται για τη μείωση της οξείδωσης του τερματικού μέρους και ανοίγονται μόνο πριν από τη χρήση.
Τα προϊόντα δεν αποθηκεύονται σε χώρους όπου υπάρχουν επιβλαβή αέρια που περιέχουν θείο ή χλώριο.
