Name: Γρήγορος ακτινωτός μολυβδούχος χρόνος--ταξιδιού 16R300GPR μέσω της επανατοποθετήσιμης θρυαλλίδας 16V 3A τρυπών PPTC PolySwitch PTC
Brand: Aolittel Technology Co.,Ltd
SKU: TRA300
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία: PTC επανατοποθετήσιμη θρυαλλίδα 16V 3A

Μέγιστη τάση: 16V

Ρεύμα λαβής: 3Α

Στυλ λήξης: Ραδιακό

Τύπος στερέωσης: Μέσα από την τρύπα

Τρέχοντας ρεύμα: 6Α

Τρέχουσα εκτίμηση - μΑ: 40Α

Αντίσταση: 0,04 ωμ

Ελάχιστη θερμοκρασία λειτουργίας: -40C

Μέγιστη θερμοκρασία λειτουργίας: +85C

Διάστημα μολύβδου: 5.1mm

Τύπος: PolyFuse επανατοποθετήσιμο PTC

Pd - Δυναμική διάσπαση: 0.9w

Υπόκατηγορία: Επαναστημήσιμες ασφάλειες PPTC

Εμπορική ονομασία: ΠΟΛΥ-ΦΥΣΗ

Μέγιστη διάμετρος: 10.7mm

Επισημαίνω:

θετική θρυαλλίδα συντελεστή θερμοκρασίας

Επανατοποθετήσιμη θρυαλλίδα PPTC

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Ao littel

Πιστοποίηση: UL,RoHS,CSA,TUV

Αριθμό μοντέλου: TRA300

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Όγκος, 1000pcs/Bag

Χρόνος παράδοσης: 10 εργάσιμες ημέρες

Όροι πληρωμής: T / T

Δυνατότητα προσφοράς: 10.000.000 κομμάτια το μήνα

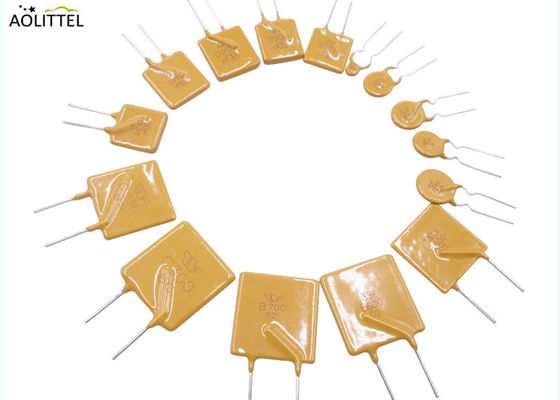

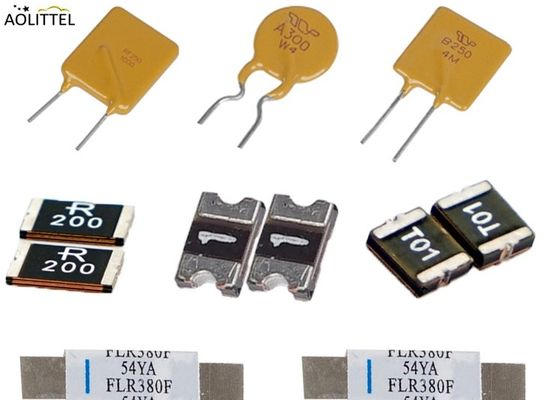

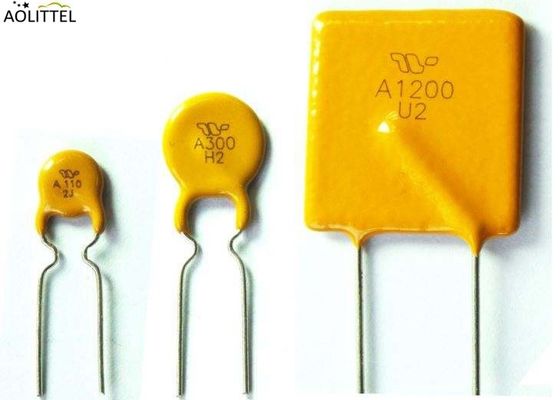

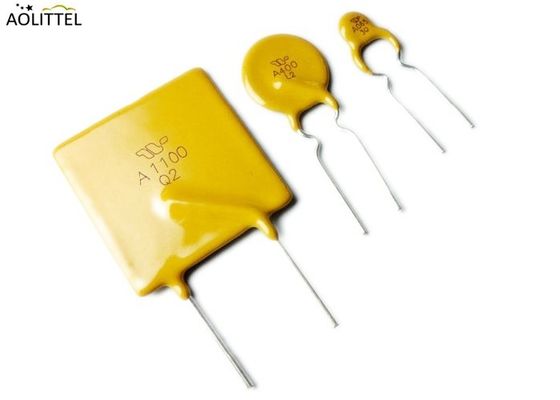

Εκθεσιακός χώρος

Γρήγορος ακτινωτός μολυβδούχος χρόνος--ταξιδιού 16R300GPR μέσω της επανατοποθετήσιμης θρυαλλίδας 16V 3A τρυπών PPTC PolySwitch PTC

Περιγραφή προϊόντων

Γρήγορος χρόνος για το ταξίδι 16R300GPR ακτινοβολία με καθοδήγηση μέσω τρύπας PPTC PolySwitch PTC επαναπροσδιορίσιμη ασφάλεια 16V 3A

Γιατί χρειαζόταν ο PTC Resetable Fuse;

Όταν μια ασφάλεια καεί, πρέπει να αντικατασταθεί πριν από την επαναφορά του προστατευόμενου εξοπλισμού σε λειτουργία.
Η πρόοδος της τεχνολογίας μας έδωσε μια εναλλακτική λύση: μια ασφάλεια που επαναπροσαρμόζεται, ή πιο κατάλληλα, μια ασφάλεια που επαναπροσαρμόζεται αυτόματα.Η ασφάλεια PTC πολυμερούς αντέχει το κανονικό ονομαστικό ρεύμα ευγενικάΗ αύξηση της θερμότητας αυξάνει πολύ γρήγορα την αντίστασή του, όχι πολλαπλασιασμένη,αλλά με πολλές διαταγές μεγέθουςΑυτό μειώνει το ρεύμα σε πολύ μικρό επίπεδο. Ανάλογα με το σχεδιασμό του κυκλώματος, αυτό μπορεί να διαρκέσει χιλιοστά δευτερολέπτων έως πολλά δευτερόλεπτα.ή επαναφοράΜε την προϋπόθεση ότι έχει αφαιρεθεί η υπερφόρτωση του ρεύματος, η λειτουργία του εξοπλισμού αποκαθίσταται.
Η επαναπροσδιορίσιμη ασφάλεια PTC δεν προορίζεται για υψηλή ισχύ.
Ο κεραμικός θερμοστάτης PTC έχει παρόμοια συμπεριφορά, αλλά η διακύμανση της αντίστασης δεν είναι τόσο γρήγορη.

Επικεφαλής του Δικαστηρίου Κατεβάστε________

Ηλεκτρικά χαρακτηριστικά

Α/Δ	Κρατήστε Cu	Τρίπ Κου	Μαξ.	Μαξ Κερ.	Μέγιστος χρόνος δράσης		Κατανάλωση ενέργειας	Πεδίο αντίστασηςΩ)
Α/Δ	IH, (Α)	ΙΤ_,(Α)	Vmax, ((v)	Ιμαξ, ((Α)	(Α)	(Κατάλογο)	PDtype ((W)	Rmin	Rmin	R1max
ΤΡΑ005	0.05	0.10	16	40	0.25	5.0	0.26	8.00	11.50	17.00
ΤΡΑ010	0.10	0.20	16	40	0.50	4.0	0.35	2.00	4.50	6.70
ΤΡΑ017	0.17	0.34	16	40	0.85	3.0	0.36	0.980	1.800	2.700
ΤΡΑ020	0.20	0.40	16	40	1.00	3.0	0.36	0.780	1.600	2.200
ΤΡΑ025	0.25	0.50	16	40	1.25	3.0	0.36	0.500	1.100	1.650
ΤΡΑ030	0.30	0.60	16	40	1.50	3.0	0.36	0.350	0.700	1.050
ΤΡΑ040	0.40	0.80	16	40	2.00	3.0	0.40	0.230	0.650	0.970
ΤΡΑ050	0.50	1.00	16	40	2.50	3.0	0.45	0.170	0.400	0.810
ΤΡΑ065	0.65	1.30	16	40	3.25	3.0	0.45	0.110	0.300	0.450
ΤΡΑ075	0.75	1.50	16	40	3.75	3.0	0.54	0.080	0.230	0.260
ΤΡΑ090	0.90	1.80	16	40	4.50	3.2	0.54	0.007	0.180	0.210
ΤΡΑ110	1.10	2.20	16	40	5.50	4.0	0.54	0.045	0.140	0.170
ΤΡΑ120	1.20	2.40	16	40	6.00	4.0	0.54	0.004	0.120	0.160
ΤΡΑ135	1.35	2.70	16	40	6.75	4.0	0.54	0.035	0.100	0.140
ΤΡΑ160	1.60	3.20	16	40	8.00	4.5	0.54	0.030	0.100	0.110
TRA185	1.85	3.70	16	40	9.25	4.5	0.54	0.030	0.080	0.100
ΤΡΑ200	2.00	4.00	16	40	10.0	5.0	0.90	0.020	0.065	0.090
ΤΡΑ250	2.50	5.00	16	40	12.5	5.0	0.90	0.015	0.050	0.070
ΤΡΑ300	3.00	6.00	16	40	15.0	4.0	0.90	0.010	0.040	0.055
ΤΡΑ400	4.00	8.00	16	40	20.0	3.0	1.35	0.010	0.030	0.045
ΤΡΑ500	5.0	10.0	16	100	25.0	5.0	2.6	0.009	0.027	0.033
ΤΡΑ600	6.0	12.0	16	100	30.0	7.0	2.8	0.007	0.021	0.031
ΤΡΑ700	7.0	14.0	16	100	35.0	8.0	3.0	0.006	0.015	0.020
ΤΡΑ800	8.0	16.0	16	100	40.0	9.0	3.0	0.004	0.013	0.018
ΤΡΑ900	9.0	18.0	16	100	45.0	12.0	3.3	0.003	0.012	0.016
ΤΡΑ1000	10.0	20.0	16	100	50.0	12.5	3.7	0.002	0.011	0.015
ΤΡΑ1100	11.0	22.0	16	100	55.0	13.5	3.7	0.002	0.010	0.013
ΤΡΑ1200	12.0	24.0	16	100	60.0	15.0	4.2	0.002	0.009	0.012
ΤΡΑ1300	13.0	26.0	16	100	65.0	18.0	4.2	0.002	0.008	0.011
TRA1400	14.0	28.0	16	100	70.0	20.0	4.2	0.002	0.008	0.011

Μέγεθος και σήμανση του προϊόντος (μονάδα: mm)


Στυλ1	Στυλ 2	Εκτύπωση/Μάρκαρισμα

Α/Δ	Α	Β	Γ	D	Ε	Φυσικά χαρακτηριστικά
Α/Δ	Μαξ. Μαξ.	Μαξ. Μαξ.	Τύπος.	- Μίνι.	Μαξ. Μαξ.	Στυλ	Πρωτεύον Φ mm	Υλικό
ΤΡΑ005	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ010	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ017	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ020	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ025	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ030	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ040	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ050	5.7	10.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ065	6.5	13.2	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ075	6.5	13.2	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ090	7.4	13.0	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ110	7.4	13.0	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ120	7.4	13.0	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ135	9.4	14.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ160	9.4	14.5	5.1	7.6	3.1	1	0.50	CP
TRA185	9.4	14.5	5.1	7.6	3.1	1	0.50	CP
ΤΡΑ200	10.7	16.7	5.1	7.6	3.1	1	0.60	ΚΠ
ΤΡΑ250	10.7	16.7	5.1	7.6	3.1	1	0.60	ΚΠ
ΤΡΑ300	10.7	16.7	5.1	7.6	3.1	1	0.60	ΚΠ
ΤΡΑ400	11.5	17.9	5.1	7.6	3.1	1	0.60	ΚΠ
ΤΡΑ500	13.0	18.3	5.1	7.6	3.1	2	0.60	ΚΠ
ΤΡΑ600	13.0	18.3	5.1	7.6	3.1	2	0.80	ΚΠ
ΤΡΑ700	16.3	21.3	5.1	7.6	3.1	2	0.80	ΚΠ
ΤΡΑ800	17.8	22.9	5.1	7.6	3.1	2	0.80	ΚΠ
ΤΡΑ900	21.3	26.4	5.1	7.6	3.1	2	0.80	ΚΠ
ΤΡΑ1000	21.3	26.4	5.1	7.6	3.1	2	0.80	ΚΠ
ΤΡΑ1100	20.8	29.8	10.2	7.6	3.1	2	0.80	ΚΠ
ΤΡΑ1200	20.8	29.8	10.2	7.6	3.1	2	0.80	ΚΠ
ΤΡΑ1300	24.2	32.9	10.2	7.6	3.1	2	0.80	ΚΠ
TRA1400	24.2	32.9	10.2	7.6	3.1	2	0.80	ΚΠ

Διάγραμμα θερμικής υποβάθμισης (Αμπερί)

Α/Δ	Θερμοκρασία λειτουργίας περιβάλλοντος
Α/Δ	-40°C	-20°C	0°C	25°C	40°C	50°C	60°C	70°C	85°C
ΤΡΑ005	0.08	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02
ΤΡΑ010	0.17	0.15	0.13	0.10	0.07	0.06	0.05	0.04	0.03
ΤΡΑ017	0.27	0.24	0.21	0.17	0.14	0.12	0.09	0.07	0.05
ΤΡΑ020	0.32	0.28	0.25	0.20	0.16	0.14	0.12	0.10	0.07
ΤΡΑ025	0.40	0.34	0.29	0.25	0.20	0.17	0.15	0.13	0.09
ΤΡΑ030	0.47	0.41	0.36	0.30	0.24	0.21	0.18	0.14	0.10
ΤΡΑ040	0.62	0.53	0.46	0.40	0.31	0.28	0.23	0.20	0.16
ΤΡΑ050	0.77	0.67	0.58	0.50	0.40	0.34	0.30	0.25	0.19
ΤΡΑ065	1.00	0.87	0.75	0.65	0.51	0.45	0.40	0.34	0.22
ΤΡΑ075	1.04	0.94	0.83	0.75	0.61	0.54	0.46	0.41	0.29
ΤΡΑ090	1.39	1.22	1.07	0.90	0.72	0.63	0.53	0.45	0.33
ΤΡΑ110	1.61	1.43	1.24	1.10	0.89	0.83	0.74	0.66	0.56
ΤΡΑ120	1.76	1.56	1.35	1.20	0.97	0.91	0.81	0.72	0.61
ΤΡΑ135	1.98	1.75	1.54	1.35	1.08	1.01	0.89	0.78	0.67
ΤΡΑ160	2.30	2.06	1.82	1.60	1.33	1.20	1.05	0.96	0.78
TRA185	2.68	2.41	2.13	1.85	1.53	1.40	1.23	1.13	0.93
ΤΡΑ200	3.14	2.70	2.28	2.00	1.80	1.72	1.34	1.23	1.03
ΤΡΑ250	3.63	3.25	2.88	2.50	2.08	1.93	1.70	1.53	1.30
ΤΡΑ300	4.34	3.87	3.42	3.00	2.49	2.28	2.02	1.82	1.52
ΤΡΑ400	5.78	5.15	4.58	4.00	3.28	3.04	2.68	2.42	2.07
ΤΡΑ500	7.23	6.44	5.73	5.00	4.10	3.80	3.35	3.03	2.59
ΤΡΑ600	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
ΤΡΑ700	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
ΤΡΑ800	11.56	10.30	9.16	8.00	6.56	6.08	5.36	4.84	4.14
ΤΡΑ900	13.00	11.58	10.30	9.00	7.38	6.84	5.36	4.84	4.14
ΤΡΑ1000	14.45	12.88	11.45	10.00	8.20	7.60	6.70	6.05	5.18
ΤΡΑ1100	15.89	14.16	12.60	11.0	9.02	8.36	7.37	6.66	5.69
ΤΡΑ1200	17.34	15.45	13.74	12.00	9.84	9.12	8.04	7.26	6.21
ΤΡΑ1300	18.79	16.74	14.89	13.00	12.66	9.88	8.71	7.87	6.73
TRA1400	20.23	18.03	16.03	14.00	15.31	10.64	9.38	8.47	7.25

Τυπικός χρόνος πορείας σε θερμοκρασία 25°C

Γρήγορος ακτινωτός μολυβδούχος χρόνος--ταξιδιού 16R300GPR μέσω της επανατοποθετήσιμης θρυαλλίδας 16V 3A τρυπών PPTC PolySwitch PTC 4

Πληροφορίες περί συσκευασίας

Αριθμός τμήματος	Ποσότητα
ΤΡΑ005-ΤΡΑ400	1000PCS
ΤΡΑ500-ΤΡΑ800	500 PCS
ΤΡΑ900-ΤΡΑ1400	200PCS
Προδιαγραφές ταινίας και κυλίνδρου Συσκευές με ταινίες με ελαστικό με χρήση των προτύπων EIA468B/IEC286-2.

Περιγραφή

Τα PTC με ακτινοβολημένο μολύβι της σειράς TRA έχουν σχεδιαστεί για να παρέχουν επαναπροσαρμόσιμη προστασία από υπερστροφή που εξυπηρετεί ένα ευρύ φάσμα
Με μέγιστη ισχύ 16 βολτ και μέγιστη ικανότητα βραχυκύκλωσης 100 αμπερών, προσφέρουν την ιδανική λύση για την προστασία USB.

Χαρακτηριστικά

Δυνατότητα βραχυκυκλώματος 100A
16V Ενεργειακές τάσεις
Γρήγορος χρόνος για το ταξίδι
Ακολουθεί όλες τις απαιτήσεις προστασίας USB
Συμμόρφωση με το RoHS, απαλλαγή από μόλυβδο και αλογένιο

Εφαρμογή

• Υπολογιστές και περιφερειακό εξοπλισμό
• Οποιαδήποτε εφαρμογή USB
• Γενική Ηλεκτρονική

Παράμετροι συγκόλλησης - συγκόλληση κυμάτων

Ζώνη προθέρμανσης

Ανατρέξτε στην κατάσταση που συνιστάται από τον κατασκευαστή της ροής.

Η μέγιστη ταχύτητα κλιμάκωσης δεν πρέπει να υπερβαίνει τους 4°C/ δευτερόλεπτο.

Ζώνη συγκόλλησης

Η μέγιστη θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C.

Μέγιστη θερμοκρασία συγκόλλησης εντός 3 ∼ 5 δευτερολέπτων

Συνολικός χρόνος από 25 °C δωματίου έως μέγιστη θερμοκρασία συγκόλλησης εντός 5 λεπτών, συμπεριλαμβανομένου του χρόνου προθερμοποίησης

Ζώνη ψύξης

Ψύξη με φυσική συγκέντρωση στον αέρα.

Φυσικές προδιαγραφές

Υλικό μολύβδου	2.5Α: Χάλυβας επικάλυψης χαλκού 3.0-14.0Α: Χάλυβας κασσίτερου
Χαρακτηριστικά συγκόλλησης	Η δυνατότητα συγκόλλησης ανά MIL·STD·202, μέθοδος 208
Ισολυτικό υλικό	Επεξεργασμένο, αντιφλεγμονώδες επωξικό πολυμερές πληροί τις απαιτήσεις UL 94V-0
Ετικέτα συσκευής	Βλέπε φωτογραφία σήμανσης

Περιβαλλοντικές προδιαγραφές

Θέρμανση λειτουργίας/αποθήκευσης	-40°C έως +85°C
Μέγιστη θερμοκρασία επιφάνειας συσκευής σε κατάσταση ενεργοποίησης	125°C
Παθητική Γήρανση	+85°C, 1000 ώρες -/+ 5% αλλαγή τυπικής αντίστασης
Η υγρασία γερνάει	+85°C, 85% R.H., 1000 ώρες -/+ 5% αλλαγή τυπικής αντίστασης
Θερμικό σοκ	+85°C έως -40°C 10 φορές -/+ 5% αλλαγή τυπικής αντίστασης
Αντίσταση σε διαλύτες	ΜΙΛΣΤΔ202, Μέθοδος 215 Καμία αλλαγή
Επίπεδο αντοχής στην υγρασία	Επίπεδο 1, J ̊STD ̊020
