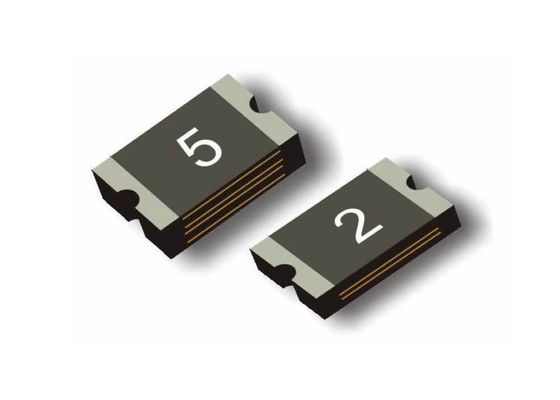

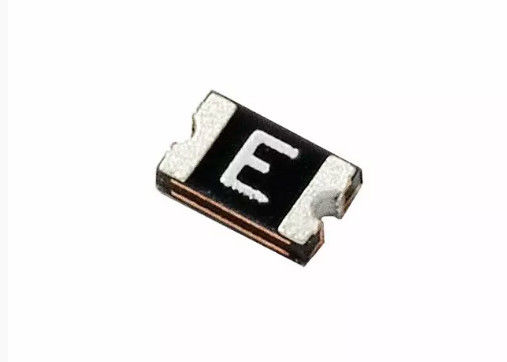

Επαναφορά Τσιπ Πολυμερές PTC Θερμοστήρα επιφάνειας Mount SMD PPTC Επαναστημήσιμες ασφάλειες 2012 0.1A 15V Για συσκευές USB
Περιγραφή
Οι μοναδικές συσκευές PTC (θετικός συντελεστής θερμοκρασίας) της Aolittel προσφέρουν ανώτερη προστασία κυκλώματος, με πρόσθετο δυνατότητα επαναφοράς, σε παραδοσιακά πακέτα ακτινοειδούς μολύβδου και SMD Chip.Παρόμοια με την εκτεταμένη σειρά των παραδοσιακών ασφαλιστηρίων, οι επαναπροσδιορίσιμες ασφαλιστικές μας προστατεύουν από επικίνδυνες συνθήκες υπερτάγματος και βραχυκυκλώματος.Οι συσκευές μας PTC μπορούν επίσης να χρησιμοποιηθούν για την προστασία από υπερβολικές συνθήκες θερμοκρασίας που δεν προκαλούνται απαραίτητα από υπερβολικό ρεύμαΟι συσκευές PTC της Aolittel θα επαναφέρουν τη λειτουργία τους μετά την αφαίρεση της ενέργειας στο κύκλωμα, την εξάλειψη του σφάλματος και την επανεισφορά ενέργειας στο κύκλωμα.που παραμένει πλήρως λειτουργικόΟι συσκευές μας PTC χρησιμοποιούνται σε μια ευρεία ποικιλία βιομηχανικών, υπολογιστών, μπαταριών, καταναλωτικών ηλεκτρονικών συσκευών,εφαρμογές τηλεπικοινωνιών και αυτοκινήτων όπου συμβάλλουν στην προστασία πολύτιμων ηλεκτρονικών συστημάτων και στη μείωση του κόστους εγγύησης και υπηρεσιών.
Επικεφαλής του Δικαστηρίου
Κατεβάστε________
Ηλεκτρικά χαρακτηριστικά σε θερμοκρασία 23°C
| Α/Δ |
Διατήρηση ρεύματος |
ρεύμα ταξιδιού |
Μέγιστη τάση |
Μέγιστο ρεύμα |
Μέγιστος χρόνος πτήσης |
Κατηγορία ισχύος |
Αντίσταση (Ω) |
| IH, (Α) |
ΙΤ,(Α) |
Vmax, ((v) |
Ιμαξ, ((Α) |
(Α) |
(Κατάλογο) |
Pd typ ((W) |
Rmin |
R1max |
| PSMD010 |
0.10 |
0.30 |
15.0 |
40 |
0.5 |
1.50 |
0.50 |
1.000 |
7.500 |
| PSMD020 |
0.20 |
0.50 |
9.0 |
40 |
8.0 |
0.02 |
0.50 |
0.650 |
3.500 |
| PSMD035 |
0.35 |
0.75 |
6.0 |
40 |
8.0 |
0.10 |
0.50 |
0.250 |
1.200 |
| PSMD050 |
0.50 |
1.00 |
6.0 |
40 |
8.0 |
0.10 |
0.50 |
0.150 |
0.900 |
| PSMD075 |
0.75 |
1.50 |
6.0 |
40 |
8.0 |
0.20 |
0.60 |
0.090 |
0.350 |
| PSMD100 |
1.00 |
2.00 |
6.0 |
40 |
8.0 |
0.30 |
0.60 |
0.060 |
0.250 |
| PSMD110 |
1.10 |
2.20 |
6.0 |
40 |
8.0 |
0.30 |
0.60 |
0.060 |
0.210 |
Χαρακτηριστικά
Συμμόρφωση με τις απαιτήσεις RoHS και χωρίς αλογόντα (HF)
Διατήρηση ισχύος από 0,05 έως 3A
Διορισμένες τάσεις από 6V για υπολογιστές και ηλεκτρονικές εφαρμογές έως 60V
Περιοχή θερμοκρασίας λειτουργίας και αποθήκευσης: -40~+85°C
Έγκριση από τον οργανισμό: UL / cUL / TUV
Συμπίεση του σχεδιασμού για εξοικονόμηση χώρου - 0805 αποτύπωση, Μινιατούρα 0805 SMT πακέτο
Προστατεύει από υπερστροφές, βραχυκυκλώματα και υψηλές θερμοκρασίες
Επαναστοιχίσιμο - δεν χρειάζεται αντικατάσταση
Το μικρό μέγεθος οδηγεί σε πολύ γρήγορο χρόνο για να αντιδράσει σε γεγονότα σφάλματος
Συμμετρική σχεδίαση
Χαμηλό προφίλ
Συνιστώμενες εφαρμογές
Προστασία θύρας USB - USB 2.0, 3.0 & OTG
HDMI 1.4 Προστασία πηγής
Μητρικές πλακέτες υπολογιστών - Προστασία Plug and Play
Τεχνικές και τεχνολογικές εξελίξεις
ΠΡΑ / ψηφιακές φωτογραφικές μηχανές
Προστασία θύρας κονσόλας παιχνιδιού
Φορητά Ηλεκτρονικά
Προστασία λιμένων
Εξοπλισμός δοκιμής
Υπολογιστές και περιφερειακά
Δομή και διαστάσεις
| Α/Δ |
Σημείωση
|
Α |
Β |
Γ |
D |
| - Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
| PSMD010 |
1 |
2.00 |
2.30 |
1.20 |
1.50 |
0.55 |
0.95 |
0.20 |
| PSMD020 |
2 |
2.00 |
2.30 |
1.20 |
1.50 |
0.55 |
0.95 |
0.20 |
| PSMD035 |
3 |
2.00 |
2.30 |
1.20 |
1.50 |
0.40 |
0.80 |
0.20 |
| PSMD050 |
4 |
2.00 |
2.30 |
1.20 |
1.50 |
0.40 |
0.80 |
0.20 |
| PSMD075 |
5 |
2.00 |
2.30 |
1.20 |
1.50 |
0.75 |
1.25 |
0.20 |
| PSMD100 |
6 |
2.00 |
2.30 |
1.20 |
1.50 |
0.75 |
1.25 |
0.20 |
| PSMD110 |
6 |
2.00 |
2.30 |
1.20 |
1.50 |
0.75 |
1.25 |
0.20 |
Η καμπύλη θερμικής υποβάθμισης Ihold & Itrip
Διάγραμμα θερμικής υποβάθμισης (Αμπερί)
| Α/Δ |
Θερμοκρασία λειτουργίας περιβάλλοντος |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| PSMD010 |
0.15 |
0.13 |
0.12 |
0.10 |
0.09 |
0.08 |
0.07 |
0.06 |
0.05 |
| PSMD020 |
0.28 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
0.12 |
0.10 |
0.07 |
| PSMD035 |
0.47 |
0.44 |
0.39 |
0.35 |
0.30 |
0.27 |
0.24 |
0.20 |
0.14 |
| PSMD050 |
0.68 |
0.62 |
0.55 |
0.50 |
0.40 |
0.37 |
0.33 |
0.29 |
0.23 |
| PSMD075 |
1.00 |
0.90 |
0.79 |
0.75 |
0.63 |
0.57 |
0.53 |
0.42 |
0.35 |
| PSMD100 |
1.45 |
1.35 |
1.20 |
1.00 |
0.92 |
0.84 |
0.75 |
0.65 |
0.52 |
| PSMD110 |
1.45 |
1.35 |
1.20 |
1.10 |
0.92 |
0.84 |
0.75 |
0.65 |
0.52 |
