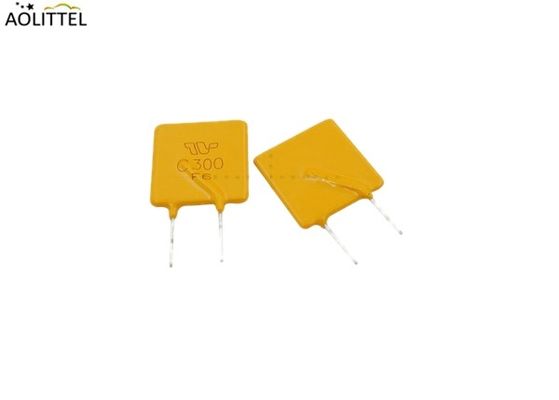

Name: Καθολική PTC θερμικών αντιστάσεων 60V 72V 0.75A PolyTron PPTC ακτινωτή επανατοποθετήσιμη θρυαλλίδα TRC075 για την αυτοκίνητη εφαρμογή
SKU: TRC075
Price: 0.03 USD

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Βασικές πληροφορίες

Πιστοποίηση: UL,CSA,TUV,SGS

Αριθμό μοντέλου: TRC075

Υψηλό φως:

smd ptc επανατοποθετήσιμη θρυαλλίδα

θετική θρυαλλίδα συντελεστή θερμοκρασίας

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Όγκος, 1000pcs ανά polybag

Χρόνος παράδοσης: 10 εργάσιμες ημέρες

Όροι πληρωμής: T / T

Δυνατότητα προσφοράς: 10.000.000 κομμάτια το μήνα

Προδιαγραφές

Όνομα Προϊόντος: PTC θερμικών αντιστάσεων PPTC ακτινωτή επανατοποθετήσιμη θρυαλλίδα

Ρεύμα λαβής: 0.75A

Ονομαστική τάση: 60V/72V

Ρεύμα ταξιδιού: 1.50A

Ανώτατο ρεύμα: 40A

Ανώτατος χρόνος ταξιδιού: 6.3 SEC

Δύναμη: 0.9W

Φλόγα - εποξικό πολυμερές μονώνοντας υλικό καθυστερούντω: UL 94V-0

Εκθεσιακός χώρος

Περιγραφή προϊόντων

Καθολική PTC θερμικών αντιστάσεων 60V 72V 0.75A PolyTron PPTC ακτινωτή επανατοποθετήσιμη θρυαλλίδα TRC075 για την αυτοκίνητη εφαρμογή

Εφαρμογή

• Ιατρικός εξοπλισμός
• Άσπρα αγαθά
• Βιομηχανική μετάδοση δύναμης
• Τηλεπικοινωνίες
• Υπολογιστές και περιφερειακές μονάδες
• Καταναλωτής και αυτοκίνητη ηλεκτρονική
• Επανακαταλογηστέα πακέτα μπαταριών

• Αυτοκίνητη ηλεκτρονική

____________________________________________________________________________Download______

Χαρακτηριστικά γνωρίσματα προϊόντων

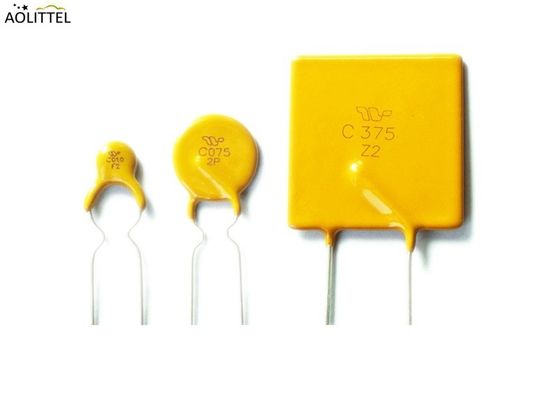

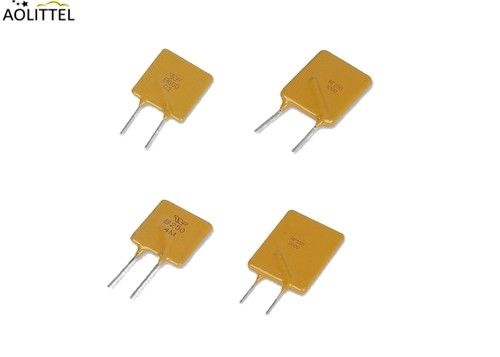

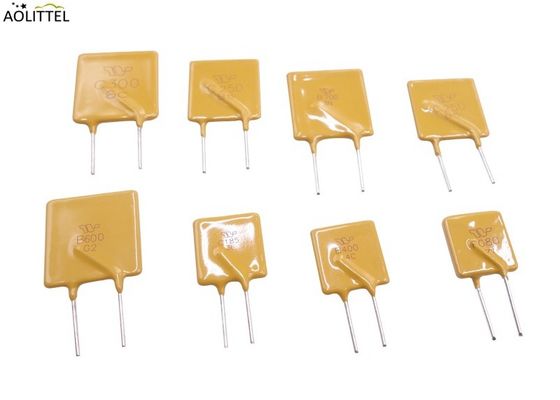

• PTC μέσω-τρυπών PolyTron™ ακτινωτή μολυβδούχος συσκευή

• Μέγιστα 60 βολτ, ακόμη και 72 βολτ

• Τρέχουσες εκτιμήσεις από 0,05 έως 5 amps

• Γρήγορο χρόνος--ταξίδι

• Χαμηλή αντίσταση

• Αλόγονο ελεύθερο, αμόλυβδος, RoHS υποχωρητικό

Διάσταση (χιλ.)

Καθολική PTC θερμικών αντιστάσεων 60V 72V 0.75A PolyTron PPTC ακτινωτή επανατοποθετήσιμη θρυαλλίδα TRC075 για την αυτοκίνητη εφαρμογή 1

P/N	Α	Β	Γ	Δ	Ε	Φυσικά χαρακτηριστικά
P/N	Max.	Max.	Τύπος.	Ελάχιστος.	Max.	Ύφος	Μόλυβδος Φ χιλ.	Υλικό
TRC005	7.4	12.7	5.1	7.6	3.1	1	0,51	CP
TRC010	7.4	12.7	5.1	7.6	3.1	1	0,51	CP
TRC017	7.4	12.7	5.1	7.6	3.1	1	0,51	CP
TRC020	7.4	12.7	5.1	7.6	3.1	1	0,51	CP
TRC025	7.4	12.7	5.1	7.6	3.1	1	0,51	CP
TRC030	7.4	13.4	5.1	7.6	3.1	1	0,51	CP
TRC040	9.7	14.5	5.1	7.6	3.1	1	0,51	CP
TRC050	9.7	15.2	5.1	7.6	3.1	1	0,61	$cu
TRC065	9.7	15.2	5.1	7.6	3.1	1	0,61	$cu
TRC075	10.4	16.0	5.1	7.6	3.1	1	0,61	$cu
TRC090	11.7	16.7	5.1	7.6	3.1	1	0,61	$cu
TRC110	13.0	18.0	5.1	7.6	3.1	2	0,81	$cu
TRC135	14.5	19.6	5.1	7.6	3.1	2	0,81	$cu
TRC160	16.3	21.3	5.1	7.6	3.1	2	0,81	$cu
TRC185	17.8	22.9	5.1	7.6	3.1	2	0,81	$cu
TRC250	21.3	26.4	10.2	7.6	3.1	2	0,81	$cu
TRC300	24.9	30.0	10.2	7.6	3.1	2	0,81	$cu
TRC375	28.4	33.5	10.2	7.6	3.1	2	0,81	$cu
TRC500	28.4	33.5	10.2	7.6	3.1	2	0,81	$cu

Ηλεκτρικές αποδόσεις

P/N								(Ω)
P/N	IH, (α)	ΤΠ_, (α)	Vmax, (β)	Imax, (α)	(α)	(SEC.)	PDtyp (W)	Rmin	Rmin	R1max
TRC005	0,05	0,15	60	40	0,25	5.0	0,22	7.30	11.10	25.00
TRC010	0,10	0,20	60	40	0,50	4.0	0,38	2.30	8.10	12.0
TRC017	0,17	0,34	60/72	40	0,85	3.0	0,48	2.00	5.21	8.00
TRC020	0,20	0,40	60/72	40	1.00	2.2	0,40	1.30	2.84	4.50
TRC025	0,25	0,50	60/72	40	1.25	2.5	0,45	0,90	1.95	3.00
TRC030	0,30	0,60	60/72	40	1.50	3.0	0,50	0,70	1.36	2.10
TRC040	0,40	0,80	60/72	40	2.00	3.8	0,55	0,48	0,95	1.40
TRC050	0,50	1.00	60/72	40	2.50	4.0	0,75	0,38	0,78	1.20
TRC065	0,65	1.30	60/72	40	3.25	5.3	0,90	0,24	0,54	0,74
TRC075	0,75	1.50	60/72	40	3.75	6.3	0,90	0,23	0,45	0,62
TRC090	0,90	1.80	60/72	40	4.50	7.2	1.00	0,14	0,31	0,49
TRC110	1.10	2.20	60/72	40	5.50	8.2	1.50	0,15	0,25	0,40
TRC135	1.35	2.70	60/72	40	6.75	9.6	1.70	0,12	0,19	0,32
TRC160	1.60	3.20	60/72	40	8.00	11.4	1.90	0,09	0,14	0,24
TRC185	1.85	3.70	60/72	40	9.25	12.6	2.10	0,08	0,12	0,21
TRC250	2.50	5.00	60/72	40	12.50	15.6	2.50	0,05	0,08	0,15
TRC300	3.00	6.00	60/72	40	15.00	19.8	2.80	0,04	0,06	0,12
TRC375	3.75	7.50	60/72	40	18.75	24.0	3.20	0,03	0,05	0,10
TRC500	5.0	10.0	60/72	40	25.0	24.0	3.2	0,02	0,05	0,100

Συνιστώμενο σχεδιάγραμμα ύλης συγκολλήσεως κυμάτων.

Καθολική PTC θερμικών αντιστάσεων 60V 72V 0.75A PolyTron PPTC ακτινωτή επανατοποθετήσιμη θρυαλλίδα TRC075 για την αυτοκίνητη εφαρμογή 2

Σημειώσεις:

1. (1-3) °C/sec

2. Περίπου 200°C/sec

3. 5°C/sec μέγιστο

Περιβαλλοντικές προδιαγραφές

Χαρακτηριστικό	Αξία
Λειτουργούσα σειρά θερμοκρασίας	-40°C σε +85°C
Κράτος ταξιδιού θερμοκρασίας επιφάνειας	125°C ανώτατος
Θερμικός κλονισμός	+85°C σε -40°C, 10 κύκλοι, χαρακτηριστική αλλαγή αντίστασης 5%
Διαλυτική αντίσταση	Mil-STD-202 μέθοδος 215, καμία αλλαγή
Δοκιμή ηλικίας υγρασίας	+85°C, ΔΕΞΙΆ 85%, 1000 ώρες ±5% χαρακτηριστική αλλαγή αντίστασης. Διευκρινισμένη θερμοκρασία (23°C ± 3°C)
Σειρά θερμοκρασίας αποθήκευσης	-10°C σε +40°C
Διάρκεια αποθήκευσης	12 μήνες
Σχετική υγρασία αποθήκευσης	-75%
Όροι αποθήκευσης	Κρατήστε μακρυά από τη διαβρωτική ατμόσφαιρα και το φως του ήλιου

Συνιστώμενοι όροι επανάληψης με το συγκολλώντας σίδηρο

• Θερμοκρασία ακρών σιδήρου συγκόλλησης: 360°C μέγιστο.
• Χρόνος ύλης συγκολλήσεως: μέγιστο 3 δευτερολέπτων.
• Απόσταση από τη θερμική αντίσταση: 2mm λεπτό.

Θερμικό διάγραμμα Derating – κρατώ (Amps)

P/N	Περιβαλλοντική λειτουργούσα θερμοκρασία
P/N	-40℃	-20℃	0℃	25℃	40℃	50℃	60℃	70℃	85℃
TRC005	0,08	0,07	0,06	0,05	0,04	0,04	0,03	0,03	0,02
TRC010	0,16	0,14	0,12	0,10	0,08	0,07	0,06	0,05	0,04
TRC017	0,26	0,23	0,20	0,17	0,14	0,12	0,11	0,09	0,07
TRC020	0,31	0,27	0,24	0,20	0,16	0,14	0,13	0,11	0,08
TRC025	0,39	0,34	0,30	0,25	0,20	0,18	0,16	0,14	0,10
TRC030	0,47	0,41	0,36	0,30	0,24	0,22	0,19	0,16	0,12
TRC040	0,62	0,54	0,48	0,40	0,32	0,29	0,25	0,22	0,16
TRC050	0,78	0,68	0,60	0,50	0,41	0,36	0,32	0,27	0,20
TRC065	1.01	0,88	0,77	0,65	0,53	0,47	0,41	0,35	0,26
TRC075	1.16	1.02	0,89	0,75	0,61	0,54	0,47	0,41	0,30
TRC090	1.40	1.22	1.07	0,90	0,73	0,65	0,57	0,49	0,36
TRC110	1.71	1.50	1.31	1.10	0,89	0,79	0,69	0,59	0,44
TRC135	2.09	1.84	1.61	1.35	1.09	0,97	0,85	0,73	0,54
TRC160	2.48	2.18	1.90	1.60	1.30	1.15	1.01	0,86	0,64
TRC185	2.87	2.52	2.20	1.85	1.50	1.33	1.17	1.00	0,74
TRC250	3.88	3.40	2.98	2.50	2.03	1.80	1.58	1.35	1.00
TRC300	4.65	4.08	3.57	3.00	2.43	2.16	1.89	1.62	1.20
TRC375	5.81	5.10	4.46	3.75	3.04	2.70	2.36	2.03	1.50
TRC500	7.75	6.80	5.95	5.00	4.05	3.60	3.15	2.71	2.00

Πληροφορίες συσκευασίας

Πρότυπες Q'ty/τσάντα

TRC005-TRC090 1000 PC

TRC110-TRC185 500 PC

TRC250-TRC500 200 PC
