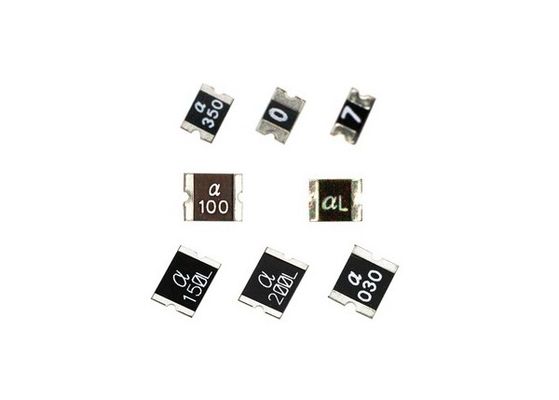

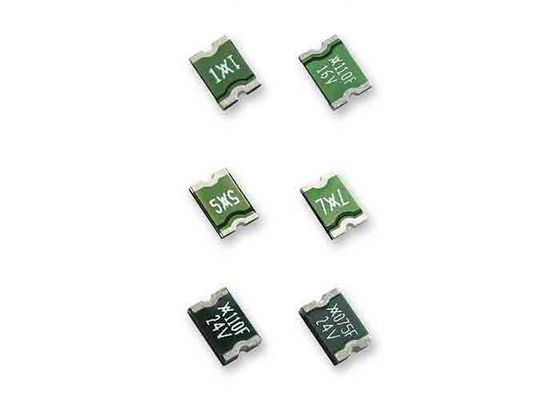

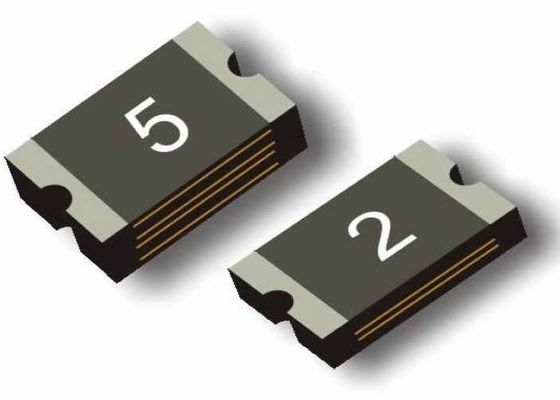

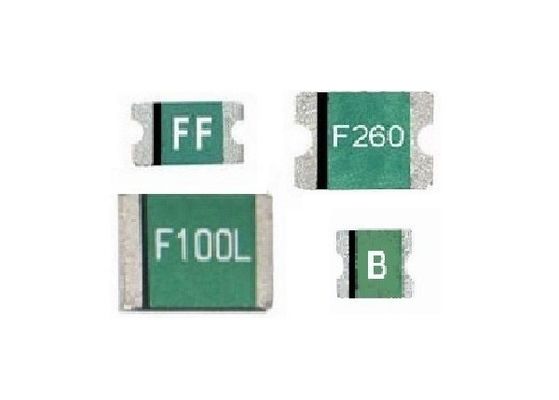

Εγκρίθηκε από την TUV Low Profile 1608 Metric POLY-FUSE SMD Surface Mountable PTC Resetable Fuse EIA 0603 6V 500mA
Σύνοψη
α) Συμμόρφωση με το RoHS και απαλλαγή από αλογένια
Β) Εφαρμογές: Όλες οι σανίδες υψηλής πυκνότητας
(γ) Χαρακτηριστικά του προϊόντος: Μικρή επιφάνεια για τοποθέτηση, στερεή κατάσταση, ταχύτερος χρόνος μετακίνησης από τις συνήθεις συσκευές SMD, χαμηλότερη αντίσταση από τις συνήθεις συσκευές SMD
δ) ρεύμα λειτουργίας: 500mA
Η μέγιστη τάση: 6VDC.
(στ) Πεδίο θερμοκρασίας: -40°C έως 85°C
Αναγνώριση του οργανισμού
Τούβ
UL
ΚΑΠ
Επικεφαλής του Δικαστηρίου
Κατεβάστε________
Αρχή λειτουργίας
Η σειρά FSMD PTC παρέχει προστασία από υπερστροφή επιφάνειας για εφαρμογές όπου ο χώρος είναι περιορισμένος και επιθυμείται προστασία επαναπροσαρμογής.
Ηλεκτρικά χαρακτηριστικά (23°C)
| Α/Δ |
(Α) |
(Α) |
(V) |
(Α) |
Μαξ, Τριπ. |
(W) |
(Ω) |
| ΙΧ |
ΙΤ |
Vmax |
Ιμαξ |
(Α) |
(Κατάλογο) |
Τύπος |
Rmin |
R1max |
| FSMD010 |
0.10 |
0.30 |
15 |
40 |
0.50 |
1.00 |
0.50 |
0.90 |
6.00 |
| Δελτίο ΕΚΑΧ αριθ. |
0.20 |
0.50 |
9 |
40 |
1.00 |
0.60 |
0.50 |
0.55 |
3.50 |
| FSMD035 |
0.35 |
0.75 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.20 |
1.40 |
| Δελτίο ΕΚΑΧ αριθ. |
0.50 |
1.00 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.10 |
0.80 |
H=Κράτα ρεύμα-μέγιστο ρεύμα στο οποίο η συσκευή δεν θα ενεργοποιηθεί σε ατμόσφαιρα 23°C.
IT = ρεύμα κίνησης- ελάχιστο ρεύμα στο οποίο η συσκευή θα ενεργοποιείται πάντα σε ατμόσφαιρα 23 °C.
V MAX=Μέγιστη τάση που μπορεί να αντέξει η συσκευή χωρίς ζημιά στο ονομαστικό ρεύμα. (I MAX)
I MAX= Μέγιστο ρεύμα σφάλματος που μπορεί να αντέξει η συσκευή χωρίς βλάβη σε ονομαστική τάση (V MAX).
Pd = Τυπική κατανάλωση ισχύος-ποσότητα ενέργειας που διαλύεται από τη συσκευή όταν βρίσκεται σε κατάσταση ενεργοποίησης σε περιβάλλον ατμοσφαιρικού αέρα 23 °C.
RMIN = ελάχιστη αντίσταση της συσκευής στους 23 °C πριν από την ενεργοποίηση.
R1MAX=Μέγιστη αντίσταση της συσκευής σε 23°C, μετρούμενη 1 ώρα μετά την εκτόξευση ή την επανειλημμένη συγκόλληση 260°C για 20 δευτερόλεπτα.
Μέγεθος (μονάδα: mm)
| Α/Δ |
Σημείωση |
Α |
Β |
Γ |
D |
| - Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
| FSMD010 |
1 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| Δελτίο ΕΚΑΧ αριθ. |
2 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD035 |
3 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| Δελτίο ΕΚΑΧ αριθ. |
5 |
1.45 |
1.85 |
0.65 |
1.05 |
0.65 |
1.00 |
0.20 |
Προδιαγραφή υλικού
Υλικό τερματικών πλακών: καθαρό κασσίτερο
Χαρακτηριστικά συγκόλλησης: Ακολουθεί τις προδιαγραφές ΕΠΕ RS 186-9E, ANSI/J-std-002 Κατηγορία 3
Τεχνητή καμπύλη θερμικής αποσύνθεσης
Τυπικός χρόνος πορείας σε θερμοκρασία 25°C
Οι καμπύλες Time to Trip αντιπροσωπεύουν την τυπική απόδοση μιας συσκευής σε ένα προσομοιωμένο περιβάλλον εφαρμογής.Η πραγματική απόδοση σε συγκεκριμένες εφαρμογές πελατών μπορεί να διαφέρει από αυτές τις τιμές λόγω της επιρροής άλλων μεταβλητών.
Διάγραμμα θερμικής υποβάθμισης (Αμπερί)
| Α/Δ |
Θερμοκρασία λειτουργίας περιβάλλοντος |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| FSMD010 |
0.13 |
0.12 |
0.11 |
0.10 |
0.08 |
0.07 |
0.06 |
0.05 |
0.03 |
| Δελτίο ΕΚΑΧ αριθ. |
0.27 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
0.12 |
0.10 |
0.07 |
| FSMD035 |
0.47 |
0.41 |
0.38 |
0.35 |
0.29 |
0.26 |
0.24 |
0.20 |
0.14 |
| Δελτίο ΕΚΑΧ αριθ. |
0.67 |
0.59 |
0.54 |
0.50 |
0.41 |
0.37 |
0.34 |
0.29 |
0.20 |
