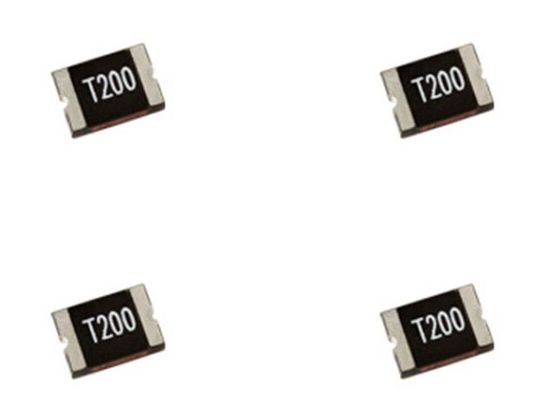

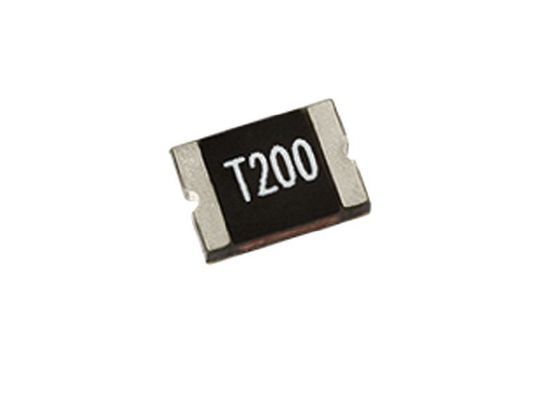

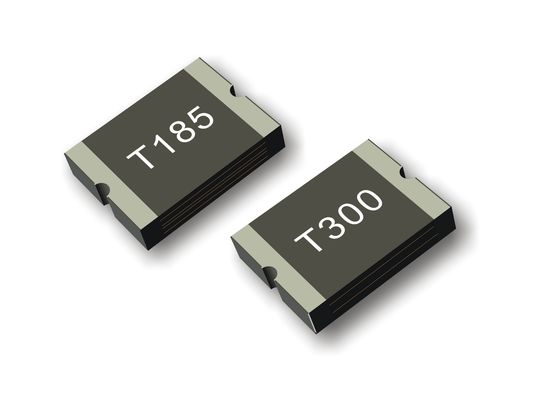

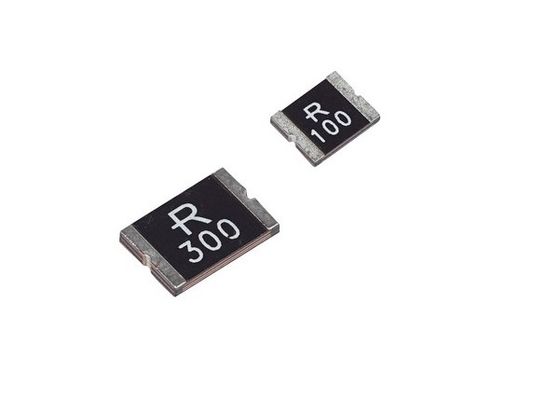

SMD2920P185TF PolyFuse 7351 Επιφανειακά τοποθετημένες επαναπροσαρμόσιμες ασφάλειες PPTC 1.85A 33V 2920 Για εξοπλισμό τηλεπικοινωνιών χαμηλής τάσης
Σύνοψη
Η σειρά 2920 παρέχει επιφανειακή προστασία από υπερστροφή που μπορεί να επαναπροσαρμοστεί με ισχύ από 0,3A έως 5,0A.Η σειρά αυτή είναι κατάλληλη για εφαρμογές με υψηλότερο ρεύμα διατήρησης και υψηλότερη τάση λειτουργίας έως 60V.
Επικεφαλής του Δικαστηρίου
Κατεβάστε________
Έγκριση του οργανισμού
| ΟΧΙ |
Οργανισμός |
| 1 |
UL |
| 2 |
Τούβ |
| 3 |
ΚΑΠ |
Περιβαλλοντική συμμόρφωση
| Κανονισμός |
Τύπος |
| RoHS |
2011/65/ΕΕ |
| Χωρίς αλογένια |
IEC 61249-2-21:2003 |
Διάσταση(μονάδα: mm)
| Α/Δ |
Σημείωση
|
Α |
Β |
Γ |
D |
| - Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
| Δελτίο ΕΚΑΧ αριθ. |
Τ030 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| Δελτίο ΕΚΑΧ αριθ. |
Τ050 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| Δοκιμαστικό σύστημα |
Τ075 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD100 |
Τ100 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
| LSMD125 |
Τ125 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
| LSMD150 |
Τ-150 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
| LSMD185 |
Τ185 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
| LSMD200 |
T200 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
| LSMD250 |
T250 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
| Δοκιμαστικό σύστημα |
Τ260 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
| LSMD300 |
Τ300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
| LSMD300D |
Τ300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
Ηλεκτρικά χαρακτηριστικά
| Α/Δ |
|
|
|
|
Μέγιστος χρόνος πτήσης |
Δύναμη |
Αντίσταση (Ω) |
| IH, (Α) |
ΙΤ,(Α) |
Vmax, ((v) |
Ιμαξ, ((Α) |
(Α) |
(Κατάλογο) |
Pd typ ((W) |
Rmin |
R1max |
| Δελτίο ΕΚΑΧ αριθ. |
0.30 |
0.60 |
60 |
10 |
1.5 |
3.0 |
1.5 |
0.600 |
4.800 |
| Δελτίο ΕΚΑΧ αριθ. |
0.50 |
1.00 |
60 |
10 |
2.5 |
4.0 |
1.5 |
0.180 |
1.400 |
| Δοκιμαστικό σύστημα |
0.75 |
1.50 |
33 |
40 |
8.0 |
0.3 |
1.5 |
0.100 |
1.000 |
| LSMD100 |
1.00 |
2.00 |
33 |
40 |
8.0 |
0.5 |
1.5 |
0.065 |
0.410 |
| LSMD125 |
1.25 |
2.50 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.050 |
0.250 |
| LSMD150 |
1.50 |
3.00 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.035 |
0.230 |
| LSMD185 |
1.85 |
3.70 |
33 |
40 |
8.0 |
2.5 |
1.5 |
0.030 |
0.150 |
| LSMD200 |
2.00 |
4.00 |
16 |
40 |
8.0 |
4.5 |
1.5 |
0.020 |
0.120 |
| LSMD250 |
2.50 |
5.00 |
16 |
40 |
8.0 |
16.0 |
1.5 |
0.020 |
0.085 |
| Δοκιμαστικό σύστημα |
2.60 |
5.20 |
6 |
40 |
8.0 |
10.0 |
1.5 |
0.014 |
0.075 |
| LSMD300 |
3.00 |
6.00 |
6 |
40 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
| LSMD300D |
3.00 |
5.20 |
24 |
20 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
Σημείωση για τα ηλεκτρικά χαρακτηριστικά
Λεξικό
Ihold = Κράτα το ρεύμα: το μέγιστο ρεύμα θα περάσει χωρίς να εκτοξευθεί η συσκευή σε αέρα 23oC.
Τροχιά itrip = Τροχιά trip: ελάχιστο ρεύμα στο οποίο η συσκευή θα ενεργοποιηθεί σε ατμόσφαιρα 23 oC.
Vmax = Μέγιστη τάση που μπορεί να αντέξει η συσκευή χωρίς ζημιά σε ονομαστικό ρεύμα (Imax)
Imax = Μέγιστο ρεύμα σφάλματος που μπορεί να αντέξει η συσκευή χωρίς βλάβη σε ονομαστική τάση (Vmax)
Pd typ = Τυπική ισχύς που διαλύεται από τη συσκευή όταν βρίσκεται σε κατάσταση ενεργοποίησης σε ατμόσφαιρα 23 oC.
Rmin = Ελάχιστη αντίσταση της διάταξης στην αρχική (μη συγκολλημένη) κατάσταση.
R1max = Μέγιστη αντίσταση της συσκευής στους 23 oC, μετρούμενη μία ώρα μετά την ενεργοποίηση ή την επανειλημμένη συγκόλληση των 260 oC για 20 δευτερόλεπτα. Η καθορισμένη τιμή προσδιορίζεται με χρήση PWB με ίχνη χαλκού 0,150*1,5oz..
Προειδοποίηση: Η λειτουργία πέραν της καθορισμένης ικανότητας μπορεί να οδηγήσει σε ζημιά και πιθανή καμάρα και φλόγα.
Χαρακτηριστικά
Συμμόρφωση με το RoHS και απαλλαγή από μόλυβδο
Χωρίς αλογένια
Υψηλή τάση
Χαμηλό προφίλ
Γρήγορη αντίδραση στο ρεύμα σφάλματος
Συμβατό με συγκόλληση υψηλής θερμοκρασίας
Εφαρμογή
Δύναμη μέσω Ethernet (POE)
Ενεργοποιημένο USB για POS και IPC
Προστασία μονάδας ελέγχου ηλεκτρονικών συσκευών αυτοκινήτου
Προστασία λιμένων IEEE 1394
Εξοπλισμός τηλεπικοινωνιών χαμηλής τάσης
Βιομηχανικός έλεγχος
Συστήματα ασφαλείας
Οδηγός επιλογής πολυμερούς PTC
α.Αποφασίζουν τις ακόλουθες παραμέτρους λειτουργίας για τα κυκλώματα:
*Συνήθιστο ρεύμα λειτουργίας (Ihold) *Μέγιστο ρεύμα διακοπής (Imax)
*Μέγιστη τάση κυκλώματος (Vmax) *Κανονική θερμοκρασία λειτουργίας γύρω από τη συσκευή (minoC/maxoC)
β.Επιλέξτε τον τύπο και τη διάμετρο της συσκευής κατάλληλο για την εφαρμογή:
*Περιφερειακή συσκευή (SMD) *Περιφερειακή συσκευή με μολύβι (ALD) *Άλλοι προσαρμοσμένοι παράγοντες μορφής
*Διακομιστή ακτινοβολίας με μόλυβδο (RLD) *Διακομιστή DISC
γ.Συγκρίνετε τη μέγιστη ικανότητα για Vmax και Imax της συσκευής PPTC με το κυκλώμα που εφαρμόζεται και βεβαιωθείτε ότι η απαίτηση του κυκλώματος δεν υπερβαίνει την ικανότητα της συσκευής.
δ.Ελέγξτε αν ο χρόνος εκκίνησης (time-to-trip) της συσκευής PPTC προστατεύει το κύκλωμα.
ε.Ελέγξτε εάν η θερμοκρασία λειτουργίας του κυκλώματος βρίσκεται εντός του εύρους της κανονικής θερμοκρασίας λειτουργίας της συσκευής PPTC.
στ.Ελέγχουν την απόδοση και την καταλληλότητα της επιλεγμένης συσκευής PPTC στην εφαρμογή.
Διάγραμμα θερμικής υποβάθμισης (Αμπερί)
| Α/Δ |
Θερμοκρασία λειτουργίας περιβάλλοντος |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Δελτίο ΕΚΑΧ αριθ. |
0.45 |
0.40 |
0.35 |
0.30 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
| Δελτίο ΕΚΑΧ αριθ. |
0.76 |
0.67 |
0.59 |
0.50 |
0.42 |
0.38 |
0.33 |
0.29 |
0.23 |
| Δοκιμαστικό σύστημα |
1.13 |
1.01 |
0.88 |
0.75 |
0.62 |
0.56 |
0.50 |
0.44 |
0.34 |
| LSMD100 |
1.66 |
1.47 |
1.29 |
1.10 |
0.91 |
0.83 |
0.73 |
0.64 |
0.50 |
| LSMD125 |
1.89 |
1.68 |
1.46 |
1.25 |
1.04 |
0.94 |
0.83 |
0.73 |
0.56 |
| LSMD150 |
2.27 |
2.01 |
1.76 |
1.50 |
1.25 |
1.13 |
1.00 |
0.87 |
0.74 |
| LSMD185 |
2.80 |
2.47 |
2.17 |
1.85 |
1.54 |
1.39 |
1.22 |
1.07 |
0.85 |
| LSMD200 |
3.02 |
2.68 |
2.34 |
2.00 |
1.66 |
1.50 |
1.32 |
1.16 |
0.90 |
| LSMD250 |
3.78 |
3.35 |
2.93 |
2.50 |
2.08 |
1.88 |
1.65 |
1.45 |
1.13 |
| Δοκιμαστικό σύστημα |
3.64 |
3.25 |
2.91 |
2.60 |
2.26 |
2.08 |
1.95 |
1.74 |
1.13 |
| LSMD300 |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
| LSMD300D |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
Τυπικός χρόνος πορείας σε θερμοκρασία 25°C
Οι καμπύλες Time to Trip αντιπροσωπεύουν την τυπική απόδοση μιας συσκευής σε ένα προσομοιωμένο περιβάλλον εφαρμογής.Η πραγματική απόδοση σε συγκεκριμένες εφαρμογές πελατών μπορεί να διαφέρει από αυτές τις τιμές λόγω της επιρροής άλλων μεταβλητών.
Α=LSMD030
Β=LSMD050
C=LSMD075
D=LSMD100
Ε=LSMD125
F=LSMD150
G=LSMD185
H=LSMD200
Ι=LSMD250
J=LSMD260
Κ=LSMD300
Πακέτο
Μοντέλο QΕπικεφαλήςty/Reel
Δοκιμαστική μονάδα μ.τ.λ.
Δοκιμαστική μονάδα1500 τεμάχια
ΔΕΔΜ200~ ΛΣΜΔ3002000 τεμάχια
Σημείωση: Συσκευή κυλίνδρων σύμφωνα με το πρότυπο EIA-481-1
