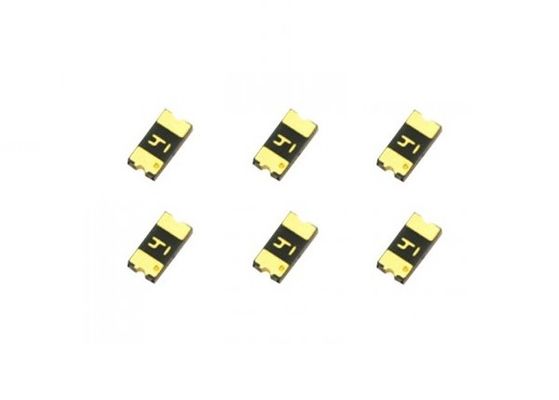

Επαναστηριζόμενη ταχεία ενεργοποίηση στερεής κατάστασης SMD Πολυμερή συσκευές PTC επιφάνειας Mount Fuse 1206 50mA 60V Για αυτοματοποιημένη συναρμολόγηση
Εγκρίσεις οργανισμών
Εγκρίσεις του οργανισμού: UL, CSA, TUV
Κανονισμός/Πρότυπο: RoHS 2.0 ((2011/65/ΕΚ)
Επικεφαλής του Δικαστηρίου
Κατεβάστε________

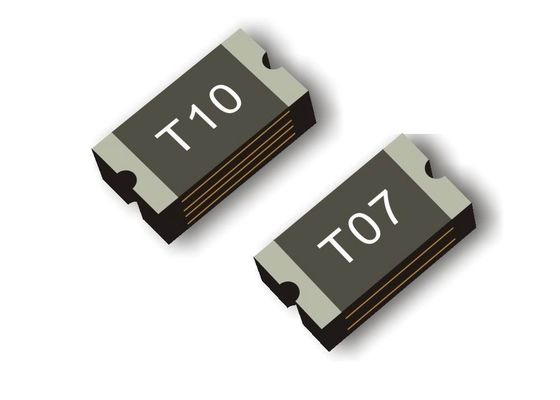

Μέγεθος και σήμανση του προϊόντος (μονάδα: mm)
| Α/Δ |
Σημείωση
|
Α |
Β |
Γ |
D |
| - Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
| NSMD005 |
Τ0 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| Ειδικότερα: |
Τ1 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| Επικαιροποίηση |
Τ01 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| Επικαιροποίηση |
Τ02 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| Εφαρμογή του κανονισμού (ΕΚ) αριθ. |
Τ03 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD035 |
Τ04 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| NSMD050 |
Τ05 |
3.00 |
3.40 |
1.40 |
1.80 |
0.60 |
1.00 |
0.25 |
| Επικαιροποίηση |
Τ07 |
3.00 |
3.40 |
1.40 |
1.80 |
0.45 |
0.85 |
0.25 |
| NSMD100 |
Τ10 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD110 |
Τ10 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD150 |
T15 |
3.00 |
3.40 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD175 |
Τ20 |
3.00 |
3.50 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
| NSMD200 |
Τ20 |
3.00 |
3.50 |
1.40 |
1.80 |
0.80 |
1.20 |
0.25 |
Ηλεκτρικά χαρακτηριστικά
| Α/Δ |
IH, (Α) |
ΙΤ,(Α) |
Vmax, ((v) |
Ιμαξ, ((Α) |
(Α) |
(Κατάλογο) |
Pd typ ((W) |
(Ω) |
| Rmin |
R1max |
| NSMD005 |
0.05 |
0.15 |
60 |
10 |
0.25 |
1.50 |
0.40 |
2.500 |
40.00 |
| Ειδικότερα: |
0.10 |
0.25 |
30 |
10 |
0.50 |
1.20 |
0.40 |
1.400 |
15.00 |
| Επικαιροποίηση |
0.12 |
0.29 |
30 |
10 |
1.00 |
0.20 |
0.40 |
1.350 |
8.500 |
| Επικαιροποίηση |
0.20 |
0.46 |
24 |
10 |
1.00 |
0.60 |
0.60 |
0.600 |
2.600 |
| Εφαρμογή του κανονισμού (ΕΚ) αριθ. |
0.25 |
0.55 |
16 |
10 |
1.25 |
0.60 |
0.60 |
0.400 |
2.400 |
| NSMD035 |
0.35 |
0.75 |
6 |
40 |
8.00 |
0.10 |
0.60 |
0.300 |
1.200 |
| NSMD050 |
0.50 |
1.00 |
13.2 |
40 |
8.00 |
0.10 |
0.40 |
0.150 |
0.750 |
| Επικαιροποίηση |
0.75 |
1.50 |
6 |
100 |
8.00 |
0.10 |
0.40 |
0.100 |
0.400 |
| NSMD100 |
1.00 |
2.00 |
6 |
100 |
8.00 |
0.10 |
0.60 |
0.060 |
0.280 |
| NSMD110 |
1.10 |
2.20 |
6 |
100 |
8.00 |
0.10 |
0.60 |
0.060 |
0.280 |
| NSMD150 |
1.50 |
3.00 |
6 |
100 |
8.00 |
0.30 |
0.60 |
0.030 |
0.170 |
| NSMD175 |
1.75 |
3.50 |
6 |
100 |
8.00 |
1.00 |
0.70 |
0.020 |
0.12 |
| NSMD200 |
2.00 |
4.00 |
6 |
100 |
8.00 |
1.00 |
0.70 |
0.020 |
0.120 |
IH = ρεύμα αναμονής: μέγιστο ρεύμα στο οποίο η συσκευή δεν θα ενεργοποιηθεί σε ατμόσφαιρα 25 °C.
IT = ρεύμα κίνησης: ελάχιστο ρεύμα στο οποίο η συσκευή θα κινείται πάντα σε ατμόσφαιρα 25 °C.
Vmax=Μέγιστη τάση που μπορεί να αντέξει η συσκευή χωρίς ζημιά σε ονομαστικό ρεύμα.
Imax=Μέγιστο ρεύμα σφάλματος που μπορεί να αντέξει η συσκευή χωρίς ζημιά σε ονομαστική τάση.
Ttrip=Μέγιστος χρόνος εκτόξευσης (s) στο καθορισμένο ρεύμα.
Pdtyp=Τυπική διάχυση ισχύος: τυπική ποσότητα ισχύος που διαλύεται από τη συσκευή όταν βρίσκεται σε κατάσταση αέρα.
Rmin = ελάχιστη αντίσταση της συσκευής σε 25 °C πριν από την ενεργοποίηση.
R1max=Μέγιστη αντίσταση της συσκευής, μετρούμενη σε κατάσταση μη εκτόξευσης 1 ώρα μετά την επανεξέταση.
Χαρακτηριστικά
Μικρό μέγεθος 1206
Προστασία κυκλώματος με γρήγορη ενεργοποίηση και επαναφορά
Συσκευές επιφανειακής τοποθέτησης για αυτοματοποιημένη συναρμολόγηση
Αναγνωρισμός από οργανισμό: UL,CSA,TUV
Προϊόν συμβατό με το RoHS (χωρίς μόλυβδο)
Εφαρμογές: Όλες οι σανίδες υψηλής πυκνότητας
Χαρακτηριστικά του προϊόντος: Μικρή επιφάνεια τοποθέτησης, στερεή κατάσταση, ταχύτερος χρόνος ταξιδιού από τις τυπικές συσκευές SMD, χαμηλότερη αντίσταση από τις τυπικές συσκευές SMD
Τρόπος λειτουργίας: 0,05A ~ 2,0A
Μέγιστη τάση: 6V~60V
Περιοχή θερμοκρασίας: -40°C έως 85°C
Τεχνητή καμπύλη θερμικής αποσύνθεσης
Τυπικός χρόνος πορείας σε θερμοκρασία 25°C
Οι καμπύλες Time to Trip αντιπροσωπεύουν την τυπική απόδοση μιας συσκευής σε ένα προσομοιωμένο περιβάλλον εφαρμογής.Η πραγματική απόδοση σε συγκεκριμένες εφαρμογές πελατών μπορεί να διαφέρει από αυτές τις τιμές λόγω της επιρροής άλλων μεταβλητών.

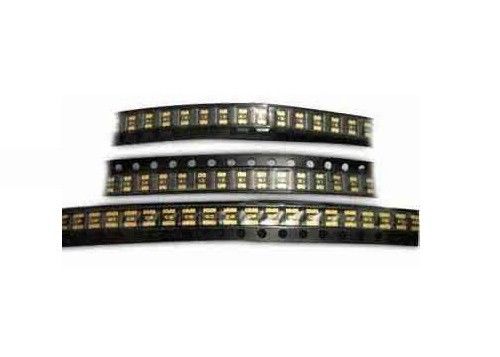

Συσκευή
Μοντέλο QΕπικεφαλήςty/Reel
NSMD005 ~ NSMD012;NSMD100~NSMD200 3500 τεμάχια
Επικαιροποίηση20~ NSMD075 4000 τεμάχια
Διάγραμμα θερμικής υποβάθμισης (Αμπερί)
| Α/Δ |
Θερμοκρασία λειτουργίας περιβάλλοντος |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| NSMD005 |
0.08 |
0.07 |
0.06 |
0.05 |
0.05 |
0.04 |
0.04 |
0.03 |
0.03 |
| Ειδικότερα: |
0.16 |
0.14 |
0.13 |
0.10 |
0.09 |
0.08 |
0.08 |
0.07 |
0.06 |
| Επικαιροποίηση |
0.19 |
0.17 |
0.15 |
0.12 |
0.11 |
0.10 |
0.09 |
0.08 |
0.07 |
| Επικαιροποίηση |
0.30 |
0.27 |
0.24 |
0.20 |
0.18 |
0.16 |
0.14 |
0.12 |
0.11 |
| Εφαρμογή του κανονισμού (ΕΚ) αριθ. |
0.38 |
0.34 |
0.30 |
0.25 |
0.23 |
0.20 |
0.18 |
0.15 |
0.14 |
| NSMD035 |
0.51 |
0.46 |
0.40 |
0.35 |
0.30 |
0.27 |
0.24 |
0.22 |
0.18 |
| NSMD050 |
0.76 |
0.68 |
0.59 |
0.50 |
0.44 |
0.40 |
0.35 |
0.32 |
0.26 |
| Επικαιροποίηση |
1.11 |
1.00 |
0.85 |
0.75 |
0.67 |
0.61 |
0.52 |
0.50 |
0.42 |
| NSMD100 |
1.60 |
1.40 |
1.30 |
1.00 |
0.90 |
0.80 |
0.75 |
0.70 |
0.60 |
| NSMD110 |
1.64 |
1.46 |
1.30 |
1.10 |
0.92 |
0.83 |
0.80 |
0.65 |
0.52 |
| NSMD150 |
2.20 |
1.99 |
1.77 |
1.50 |
1.34 |
1.23 |
1.10 |
1.01 |
0.84 |
| NSMD175 |
2.57 |
2.32 |
2.07 |
1.75 |
1.56 |
1.44 |
1.28 |
1.18 |
0.98 |
| NSMD200 |
2.88 |
2.61 |
2.28 |
2.00 |
1.80 |
1.66 |
1.51 |
1.39 |
1.19 |
