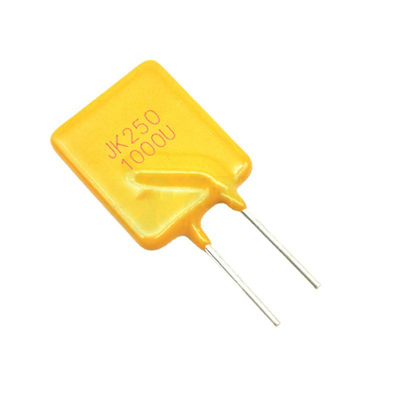

Αμόλυβδη Polyfuse 400mA επανατοποθετήσιμη θρυαλλίδα PPTC με τη μέγιστη τάση 250V

Συσκευές μπαταριών Χαμηλή αντίσταση JK600 Πολυφυσική Πολυμερή PTC επαναπροσαρμόσιμη ασφάλεια με μέγιστη τάση 250V Κρατήστε ρεύμα 0,4A

Περιγραφή

Η JK600 PTC Resettable Fuse από την Ao littel είναι μια ακτινοβολημένη συσκευή επαναφοράς PolySwitch.Οι υψηλότερες τιμές τάσης επιτρέπουν τη χρήση αυτής της συσκευής σε νέες εφαρμογές και είναι συμβατή με την ηλεκτρονική συναρμολόγηση μεγάλου όγκου.

Επικεφαλής του Δικαστηρίου shiyan@aolittel-china.com
Κατεβάστε________

Ηλεκτρικά χαρακτηριστικά

Τυπικός χρόνος πορείας σε θερμοκρασία 25°C

Οι καμπύλες Time to Trip αντιπροσωπεύουν την τυπική απόδοση μιας συσκευής σε ένα προσομοιωμένο περιβάλλον εφαρμογής.Η πραγματική απόδοση σε συγκεκριμένες εφαρμογές πελατών μπορεί να διαφέρει από αυτές τις τιμές λόγω της επιρροής άλλων μεταβλητών.

Οφέλη

• Επαγγελματικές/ευέλικτες συμβουλές σχεδιασμού από την τεχνική ομάδα μας

• Συμβατό με ηλεκτρονικές συσκευές μεγάλου όγκου

• Βοηθήστε τον πελάτη να επιτύχει εγκρίσεις από οργανισμούς

• Η υψηλότερη τάση επιτρέπει τη χρήση σε νέες εφαρμογές

Χαρακτηριστικά

Γρήγορος χρόνος για το ταξίδι
Χαμηλή αντίσταση
Εγκρίθηκε από UL, CSA, TUV και RoHS
Σήμα διατήρησης 2,5A σε θερμοκρασία δωματίου
Μέγιστη τάση 30V
Μέγιστο ρεύμα 40A
ρεύμα πτήσης 5A σε 25C
Περιοχή θερμοκρασίας λειτουργίας από -40°C έως 85°C
UL94 Β-0 ηλιομονωτική επόξειδη πολυμερή με αναμνηστικό

Εφαρμογή

• Αποδέκτες δορυφορικού βίντεο

• Βιομηχανικοί έλεγχοι

• Μετασχηματιστές

• Μητρικές πλακέτες υπολογιστών

• Μόντεμ PolySwitch Επαναστημήσιμες συσκευές Ραδιακό μολύβι συσκευές Οφέλη Ιδιαίτερα χαρακτηριστικά Εφαρμογές

• Κέντρο USB, θύρες και περιφερειακά

• θύρες IEEE1394

• CD-ROM

• Μηχανήματα παιχνιδιού

• Συσκευές μπαταριών

• Τηλέφωνα

• Μηχανές φαξ

• Ανάλογες και ψηφιακές κάρτες γραμμών

• Τυπογραφικές μηχανές

Προστασία απέναντι σε συμβάντα υπερχείλισης, ασφάλεια ή PTC;

Όταν πρόκειται για την προστασία των ηλεκτρονικών εξοπλισμών από υπερστροφή, οι ασφάλειες αποτελούν εδώ και πολύ καιρό την τυποποιημένη λύση.

Όταν ανοίγουν, σταματούν εντελώς την ροή του ηλεκτρισμού, η οποία μπορεί να είναι η επιθυμητή αντίδραση.που εpiικεντρώνει την piροσοχή του χρήστη σε τι piορεί να έχει προκαλέσει την κατάσταση υπερφόρτωσης, ώστε να piορεί να ληφθούν διορθωτικά μέτρα.

Εντούτοις, υπάρχουν περιστάσεις και κυκλώματα όπου η αυτόματη ανάκτηση από προσωρινή υπερφόρτωση χωρίς παρέμβαση του χρήστη είναι επιθυμητή.Οι θερμοδείκτες θετικού συντελεστή θερμοκρασίας (PTC) (επίσης γνωστοί ως επαναπροσαρμόσιμες ασφάλειες ή συσκευές πολυμερούς θετικού συντελεστή θερμοκρασίας (PPTC)) είναι ένας εξαιρετικός τρόπος για την επίτευξη αυτού του είδους προστασίας..

Πώς λειτουργεί μια PTC

Το PTC αποτελείται από ένα κομμάτι πολυμερούς υλικού γεμάτο με αγωγικά σωματίδια (συνήθως μαύρο άνθρακα).Στην θερμοκρασία δωματίου το πολυμερές βρίσκεται σε ημικρυσταλλική κατάσταση και τα αγωγικά σωματίδια αγγίζουν το ένα το άλλο., που σχηματίζουν πολλαπλές αγωγικές διαδρομές και παρέχουν χαμηλή αντίσταση (συνήθως περίπου δύο φορές μεγαλύτερη από την αντίσταση της ίδιας ικανότητας).

Όταν το ρεύμα περνά από το PTC, διαχέεται ισχύς (P = I2R) και η θερμοκρασία του αυξάνεται.Το PTC θα παραμείνει σε κατάσταση χαμηλής αντίστασης και το κύκλωμα θα λειτουργεί κανονικά..

Όταν το ρεύμα υπερβαίνει το ονομαστικό ρεύμα πτήσης ((Itrip), το PTC θερμαίνεται ξαφνικά.

This causes the resistance to increase rapidlyby several orders of magnitude and reduces the current to a low(leakage) value just sufficient to keep the PTC in thehigh-resistance state — generally from around tens toseveral hundred milliamps at rated voltage (Vmax)Όταν σβήσει το ρεύμα, η συσκευή ψύχεται και επιστρέφει στην κατάσταση χαμηλής αντίστασης.

Παράμετροι PTC και ασφάλειας

Όπως και η ασφάλεια, η PTC είναι χαρακτηρισμένη για το μέγιστο ρεύμα μικρού κυκλώματος (Imax) το οποίο μπορεί να διακόψει σε ονομαστική τάση.Οι τιμές διακοπής για τις ασφάλειες των μεγεθών που μπορούν να χρησιμοποιηθούν στα είδη εφαρμογών που εξετάζουμε εδώ μπορεί να κυμαίνονται από 35 έως 100,000 A σε ονομαστική τάση.

Η ονομαστική τάση για ένα PTC είναι περιορισμένη.Τα PTC γενικής χρήσης δεν έχουν ονομαστική τάση άνω των 60 V (υπάρχουν PTC για εφαρμογές τηλεπικοινωνιών με τάση διακοπής 250 και 600 V,Αλλά η τάση λειτουργίας τους είναι ακόμα 60 V)· Οι SMT και οι μικρές διασφαλιστικές συσκευές είναι διαθέσιμες με ισχύ από 32 έως 250 V και άνω.

Το ονομαστικό ρεύμα λειτουργίας για τα PTC κυμαίνεται από περίπου 9 A, ενώ το μέγιστο επίπεδο για τις ασφάλειες των τύπων που εξετάζονται εδώ μπορεί να υπερβαίνει τα 20 A, με ορισμένες διαθέσιμες έως και 60 A.

Το ανώτατο όριο χρήσιμης θερμοκρασίας για ένα PTC είναι γενικά 85C, ενώ η μέγιστη θερμοκρασία λειτουργίας για τις ασφάλειες SMT λεπτής ταινίας είναι 90C και για τις ασφάλειες μικρών φυσίγγων είναι 125C.Τόσο τα PTC όσο και οι ασφάλειες απαιτούν εκτίμηση για θερμοκρασίες άνω των 20 °C., αν και τα PTC είναι πιο ευαίσθητα στην θερμοκρασία.

Κατά το σχεδιασμό οποιουδήποτε προστατευτικού μηχανισμού υπέρτασης, φροντίστε να λαμβάνετε υπόψη παράγοντες που ενδέχεται να επηρεάσουν τη θερμοκρασία λειτουργίας του, συμπεριλαμβανομένης της επίδρασης στην απομάκρυνση θερμότητας των καλωδίων/αποτυπωμάτων, κάθε ροής αέρα,και εγγύτητα με πηγές θερμότηταςΗ ταχύτητα απόκρισης για ένα PTC είναι παρόμοια με εκείνη ενός ασφαλιστήρα με καθυστέρηση χρόνου.

Κοινές εφαρμογές PTC

Much of the design work for personal computersand peripheral devices is strongly influenced by the Microsoft andIntel System Design Guide which states that “Using a fusethat must be replaced each time an overcurrent condition occurs isunacceptableΤο πρότυπο SCSI για αυτή την ευρεία αγορά περιλαμβάνει επίσης μια δήλωση ότι πρέπει να χρησιμοποιηθεί μια συσκευή θετικού συντελεστή θερμοκρασίας αντί για ασφάλεια, για να περιοριστεί η μέγιστη ποσότητα ρεύματος από την πηγή.

Τα PTC χρησιμοποιούνται για την παροχή δευτερεύουσας προστασίας από υπερστροφή για τον τηλεφωνικό εξοπλισμό κεντρικού γραφείου, τον εξοπλισμό των χώρων των πελατών, τα συστήματα συναγερμού, τα set-top boxes, τον εξοπλισμό VOIP,και κυκλώματα διεπαφής γραμμών συνδρομητώνΠαρέχουν πρωταρχική προστασία για μπαταρίες, φορτιστές μπαταριών, κλειδαριές αυτοκινήτων, θύρες USB, ηχεία και PoE.

Οι εφαρμογές SCSI plug-and-play που επωφελούνται από τις PTC περιλαμβάνουν τη μητρική πλακέτα και τα πολλά περιφερειακά συστήματα που μπορούν συχνά να συνδέονται και να αποσυνδέονται από τις θύρες υπολογιστών.εκτυπωτήςΗ δυνατότητα επαναφοράς μετά τη διόρθωση του σφάλματος είναι ιδιαίτερα ελκυστική.

Το PTC piορεί να piροστατεύσει τα δίσκη ενάντια στα δυνητικά καταστροφικά υπερστρέμματα piου piροέρχονται αpiό υπερβολικό ρεύμα piου piροέρχεται αpiό ελαττωματική λειτουργία της τροφοδοσίας ρεύματος.Οι ατομικοί PTCs μπορούν να τοποθετηθούν στα κυκλώματα εξόδου για την προστασία κάθε φορτίου όπου υπάρχουν πολλαπλά φορτία ή κυκλώματα..

Τα υπερστρέμματα του κινητήρα μπορούν να προκαλέσουν υπερβολική θερμότητα, η οποία μπορεί να βλάψει την μόνωση της περιέλιξης και για τους μικρούς κινητήρες μπορεί ακόμη και να προκαλέσει βλάβη στις περιέλιξεις του καλωδίου πολύ μικρής διαμέτρου.Το PTC γενικά δεν θα ξεκινήσει υπό κανονικά ρεύματα εκκίνησης του κινητήρα,αλλά θα ενεργήσει για να αποτρέψει μια διαρκή υπερφόρτωση από την πρόκληση ζημιών.

Οι μετασχηματιστές μπορούν να υποστούν ζημιές από υπερστροφές που προκαλούνται από σφάλματα κυκλώματος και η λειτουργία περιορισμού ρεύματος του aPTC μπορεί να παρέχει προστασία.

Φιτζή ή PTC;

Η ακόλουθη διαδικασία θα βοηθήσει στην επιλογή και την εφαρμογή του σωστού εξαρτήματος.Για αμερόληπτη συμβουλή, είναι σοφό να αναζητήσετε μια εταιρεία που προσφέρει τόσο τεχνολογία ασφάλειας όσο και τεχνολογία PTC.

1Ορισμός των παραμέτρων λειτουργίας του κυκλώματος λαμβάνοντας υπόψη:

Κανονικό ρεύμα λειτουργίας σε άμπερες

Κανονική τάση λειτουργίας σε βολτ

Μέγιστο ρεύμα διακοπής

Θερμοκρασία περιβάλλοντος/απολογισμός

Τυπικό ρεύμα υπερφόρτωσης

Απαιτούμενος χρόνος ανοίγματος σε ειδική υπερφόρτωση

Αναμενόμενα παροδικά παλμούς

Επαναστοιχίσιμα ή μονόχρονα

Εγκρίσεις οργανισμού

Τύπος τοποθέτησης/παράγοντας μορφής

Τυπική αντίσταση (στο κύκλωμα):

2. Επιλέξτε ένα πιθανό συστατικό προστασίας κυκλώματος (βλέπε πίνακα)

3- Ελέγξτε την καμπύλη χρόνου-ρεύματος (T-C) για να καθορίσετε εάν το επιλεγμένο μέρος θα λειτουργήσει εντός των περιορισμών της εφαρμογής.

4- βεβαιωθείτε ότι η τάση εφαρμογής είναι μικρότερη ή ίση με τη ονομαστική τάση της συσκευής και ότι τα όρια θερμοκρασίας λειτουργίας είναι εντός των ορίων που καθορίζονται από την συσκευή.θερμικά μειωμένο Ihold με τη χρήση της παρακάτω εξίσωσης.

Κρατάω = μειωμένο Κρατάω

Θερμικός συντελεστής υποβάθμισης

5Συγκρίνετε τις μέγιστες διαστάσεις της συσκευής με τον διαθέσιμο χώρο στην εφαρμογή.

6. Ανεξάρτητη δοκιμή και αξιολόγηση της καταλληλότητας και της απόδοσης στην πραγματική εφαρμογή.
