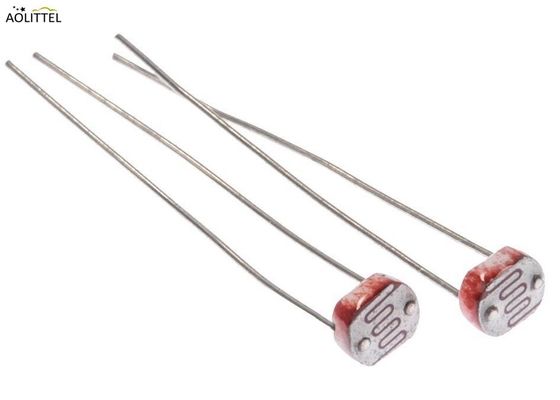

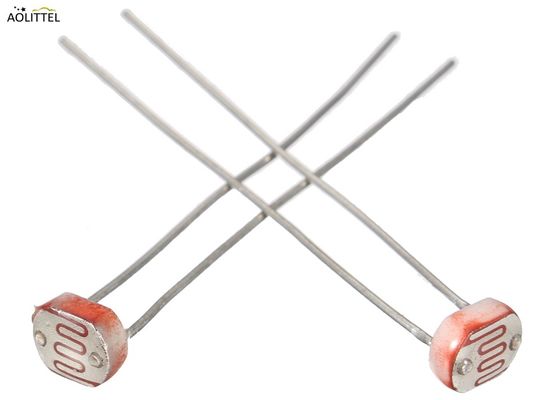

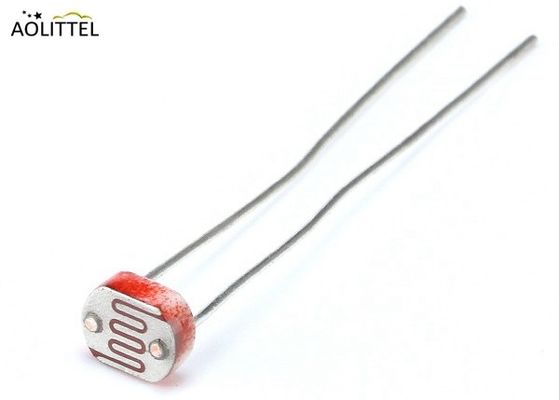

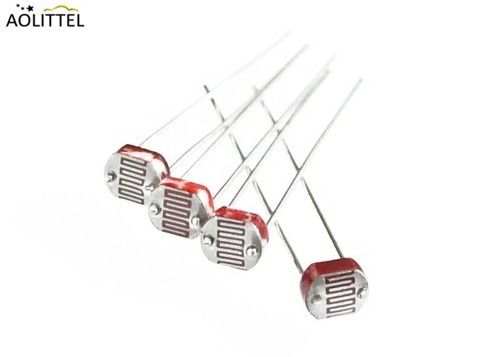

Αισθητικός στρογγυλός διάμετρος 5 mm φωτοκύτταρα Cds φωτοαντισταθμιστήςΑισθητήρας φωτόςΣειρά GM55 για εφαρμογές αισθητήρων
Περιγραφή
Ο μικρός φωτοεπιστήμοναςΑισθητήρας φωτόςΗ αντίσταση ενός φωτοαντισταθμιστή μειώνεται με την αύξηση της έντασης του εισερχόμενου φωτός.Αισθητήρας φωτόςΜπορεί να εφαρμοστεί σε κυκλώματα ανιχνευτών ευαίσθητων στο φως, και κυκλώματα ενεργοποίησης φωτός και σκοτάδι.
Επικεφαλής του Δικαστηρίου
Κατεβάστε________
ΦωτοκύτταραΑισθητήρας φωτόςΟι αισθητήρες είναι μικροί, φθηνοί, χαμηλής κατανάλωσης, εύκολοι στη χρήση και δεν φθαρούν.Συχνά αναφέρονται ως κύτταρα CdS (σχηματίζονται από θειικό κάδμιο), αντίστοιχες φωτεινής αντίστασης (LDR) και φωτοαντίστασης.
| Ο μικρός φωτοαντιστάτης CDsΑισθητήρας φωτόςΜέλος της οικογένειας |
| ΟΧΙ |
Διάμετρος |
Σειρά |
| 1 |
3 χιλιοστά |
GM35 |
| 2 |
4 χιλιοστά |
GM45 |
| 3 |
5 χιλιοστά |
GM55 |
| 4 |
7 χιλιοστά |
GM75 |
| 5 |
11 χιλιοστά |
GM115 |
| 6 |
12 χιλιοστά |
GM12G |
| 7 |
20 χιλιοστά |
GM205 |
| 8 |
25 χιλιοστά |
GM255 |
Μέγεθος (mm)
Χαρακτηριστικά
Καλή αξιοπιστία
Μικρός όγκος
Υψηλή ευαισθησία
Γρήγορη απάντηση
Καλό χαρακτηριστικό φάσματος
Εποξικό ενσωματωμένο
Αξιόπιστη απόδοση
Εφαρμογή
Αυτοματοποιημένη μέτρηση της κάμερας
Φωτοηλεκτρικός έλεγχος
Εσωτερικός έλεγχος φωτισμού
Βιομηχανικός συναγερμός
Διακόπτης με έλεγχο φωτός
Φως με έλεγχο φωτός
Ηλεκτρονικά παιχνίδια.
Προδιαγραφές
| Γυναίκες |
Σχήμα |
Μέγιστη τάση
ΔΕΔ
|
Μαξ. Δύναμη
μv
|
Θέρμανση περιβάλλοντος (°C) |
Διάγραμμα οπτικού φάσματος
|
Αντίσταση φωτός (10Lux)
KΩ
|
Σκοτεινή Αντίσταση
≥ MΩ
|
γ100
10
|
Ανταπόκριση
Χρόνος
(ms)
|
Χαρακτηριστικό αντίστασης φωτισμού |
| Αύξηση |
Μείωση |
|
φ5
|
GM5506 |
150 |
90 |
-30~+70 |
540 |
2-5 |
0.1 |
0.5 |
30 |
30 |
|
| GM5516 |
150 |
90 |
-30~+70 |
540 |
5 έως 10 |
0.2 |
0.5 |
30 |
30 |
1 |
| GM5528 |
150 |
100 |
-30~+70 |
540 |
10-20 |
1 |
0.6 |
20 |
30 |
2 |
| GM5537-1 |
150 |
100 |
-30~+70 |
540 |
20 έως 30 |
2 |
0.6 |
20 |
30 |
3 |
| GM5537-2 |
150 |
100 |
-30~+70 |
540 |
30-50 |
3 |
0.7 |
20 |
30 |
3 |
| GM5539 |
150 |
100 |
-30~+70 |
540 |
50 έως 100 |
5 |
0.8 |
20 |
30 |
4 |
| GM5549 |
150 |
100 |
-30~+70 |
540 |
100-200 |
10 |
0.9 |
20 |
30 |
5 |
Προϋπόθεση δοκιμής
Μέγιστη εξωτερική τάση: Η μέγιστη τάση μπορεί να επιβληθεί σταθερά στα εξαρτήματα στο σκοτάδι.
Αντίσταση σκοτάδι:Η αντίσταση που λαμβάνεται από κλειστό το φως 10 lux για 10 δευτερόλεπτα.Η αντίσταση που λαμβάνεται μετά από 400-600lux φωτός για 2 ώρες, δοκιμή με το τυποποιημένο φως (CCT:2854K) 10 lux, λαμβάνεται η τιμή.
Γ Αξία: Η αναλογία λαμβάνεται από την τυποποιημένη αντίσταση σε φωτεινότητα 10 lux και σε φωτεινότητα 100 lux.
Λg (R10/R100)
γ= =Lg(R10/R100)
Lg (100/10)
R10、R100 η τιμή αντίστασης σε 10lux και 100 lux αντίστοιχα. (η ανοχή γ·s είναι ±0,1)
Φυσικά και περιβαλλοντικά χαρακτηριστικά
Τι στο διάολο είναι η Λάξ;
Τα περισσότερα φύλλα δεδομένων χρησιμοποιούν lux για να υποδείξουν την αντίσταση σε ορισμένα επίπεδα φωτισμού.
Αλλά τι είναι το lux; Δεν είναι μια μέθοδος που τείνουμε να χρησιμοποιούμε για να περιγράψουμε τη φωτεινότητα, οπότε είναι δύσκολο να μετρήσουμε.
| Φωτισμός |
Παράδειγμα |
| 00,002 lux |
Χωρίς φεγγάρι, καθαρός ουρανός. |
| 0.2 lux |
Ελάχιστο σχεδιαστικό όριο για τον φωτισμό έκτακτης ανάγκης (AS2293). |
| 0.27 - 1 lux |
Πανσέληνος σε μια καθαρή νύχτα |
| 3.4 lux |
Το σκοτεινό όριο του πολιτικού σούρουπο κάτω από έναν καθαρό ουρανό |
| 50 lux |
Σπίτι οικογενειακού τύπου |
| 80 lux |
Διάδρομος/τουαλέτα |
| 100 lux |
Πολύ σκοτεινή, συννεφιασμένη μέρα. |
| 300 - 500 lux |
Ηλιοβασίλεμα ή ηλιοβασίλεμα σε μια καθαρή μέρα. |
| 1,000 lux |
Ημέρα με συννεφιά· τυπικό φωτισμό στούντιο τηλεόρασης |
| 10,000 - 25.000 lux |
Πλήρης ηλιοφάνεια (χωρίς άμεσο ήλιο) |
| 32,000 - 130.000 lux |
Άμεσο ηλιακό φως |
Δοκιμασία φωτοαντίστασηςΑισθητήρας φωτός
The easiest way to determine how your photoresistor works is to connect a multimeter in resistance-measurement mode to the two leads and see how the resistance changes when shading the sensor with your handΓια παράδειγμα, η αντίσταση αλλάζει πολύ, έτσι ώστε ένα μετρητή αυτόματης διακυβέρνησης να λειτουργεί καλά.
Σύνδεση φωτοαντίστασηςΑισθητήρας φωτός
1) Επειδή ο φωτοαντιστάτηςΑισθητήρας φωτόςΑυτό σημαίνει ότι μπορείτε να τα συνδέσετε με οποιοδήποτε τρόπο και θα λειτουργήσουν μια χαρά!
2) ΦωτοανταγωνιστήςΑισθητήρας φωτόςείναι αρκετά ανθεκτικά, μπορείτε εύκολα να τα συγκολλήσετε, να κόψετε τα καλώδια, να τα συνδέσετε σε σανίδες, να χρησιμοποιήσετε συσσωρευτές αλιγάτορα, κλπ.Η μόνη φροντίδα που πρέπει να κάνετε είναι να αποφύγετε να λυγίσετε τα καλώδια ακριβώς στον αισθητήρα με επωξία., καθώς θα μπορούσαν να σπάσουν αν λυγίζονται πολύ συχνά.
