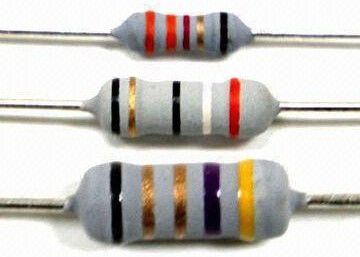

Δυνατότητα 0.25W 0.5W 0.6W 1W 2W 3W Γρήγορος πυρόστακτος συνδυασμός μεταλλικών ταινιών αντίστασης 0.1OHM-1KOHM ταινία ή χύμα
Πεδίο εφαρμογής
Η παρούσα προδιαγραφή είναι διαθέσιμη για τον αντίστατο μεταλλικής ταινίας σύντηξης που κατασκευάζεται από την AOLITTEL TECHNOLOGY CO., LTD, συμμορφώνεται με τις απαιτήσεις δοκιμής RoHS για περιβαλλοντικές ουσίες.
Εξωτερικές διαστάσεις
Τύπος P
Η 5η χρωματική ζώνη, τύπος FUS με Λευκό.
Μονάδα: mm
| Τύπος |
Μέγεθος |
|
Κανονικό μέγεθος
|
Μικρό μέγεθος
|
Εγώ... |
Ε±1.0 |
ψD |
ψd±0.05 |
H±2.0 |
| FR1/4W |
FR1/2WS |
60 |
6.5 |
2.3±0.5 |
0.45 |
28 |
| FR1/2W |
FR1WS |
60 |
9.0 |
3.2±0.5 |
0.50 |
28. |
| Ελλάδα |
FR2WS |
60 |
11.5 |
4.5±1.0 |
0.68 |
25 |
| 73 |
11.5 |
4.5±1.0 |
0.68 |
31 |
| FR2W |
FR3WS |
60 |
15.5 |
5.0±1.0 |
0.68 |
23 |
| 81 |
15.5 |
5.0±1.0 |
0.68 |
33 |
| 94 |
15.5 |
5.0±1.0 |
0.68 |
40 |
| FR3W |
FR5WS |
94 |
17.5 |
6.0±1.0 |
0.68 |
38 |
| FR5W |
94 |
24.5 |
8.0±1.0 |
0.68 |
35 |
Τύπος άξονης συγκόλλησης με μολύβι-Txx
| Τύπος |
Ηχογράφηση
|
Μέγεθος |
|
Κανονικό μέγεθος
|
Μικρό μέγεθος
|
Α |
W |
Π |
Α1 έως Α2
Μαξ. Μαξ.
|
Τ |
Z
Μαξ. Μαξ.
|
R
Μαξ. Μαξ.
|
t
Μαξ. Μαξ.
|
ε
Μαξ. Μαξ.
|
S
Μαξ. Μαξ.
|
| FR1/4W |
FR1/2WS |
Τ26 |
6.5±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| Τ52 |
6.5±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR1/2W |
FR1WS |
Τ52 |
9.0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| Ελλάδα |
FR2WS |
Τ52 |
11.5±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T67 |
11.5±1.0 |
67±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR2W |
FR3WS |
Τ52 |
15.5±1.0 |
52±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| Τ73 |
15.5±1.0 |
73±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| Τ84 |
15.5±1.0 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR3W |
FR5WS |
Τ84 |
17.5±1.5 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR5W |
Τ84 |
24.5±1.5 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
Τύπος MB & Τύπος M & Τύπος MK
Τύπος MB
|
Βάτ
|
Μέγεθος (mm) |
| D |
Α |
Π±1.0 |
H1±1.0 |
H2±0.5 |
t±0.15 |
qMax |
| 1/2w,1w |
3.2±0.5 |
9.0±1.0 |
12.5/15 |
10.5 |
4.5 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
1.25 |
3 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
1.25 |
3 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
1.25 |
3 |
| 5W |
8.0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
1.25 |
3 |
Τύπος M
|
Βάτ
|
Μέγεθος (mm) |
| ΦD |
Α |
Π±1.0 |
H±1.0 |
| 1/4w,1/2ws |
2.3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w,1w |
3.5±0.5 |
9.0±1.0 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
Τύπος MK
|
Βάτ
|
Μέγεθος (mm) |
| D |
Α |
Π±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.0±1.0 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
Τύπος F &FK2Type&FKK Τύπος
Τύπος F
|
Βάτ
|
Μέγεθος (mm) |
| ΦD |
Α |
Π±2.0 |
E Max |
H±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.0±1.0 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
Τύπος FK2
|
Βάτ
|
Μέγεθος (mm) |
| ΦD |
Α |
Π±2.0 |
E Max |
H±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.0±1.0 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
Τύπος FKK
|
Βάτ
|
Μέγεθος (mm) |
| ΦD |
Α |
Π±1.0 |
E Max |
H1±1.0 |
H2±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.0±1.0 |
5-7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 3w |
6.0±1.0 |
17.5±1.0 |
5-10 |
3.5 |
8 |
4.5 |
Αριθμοποίηση μερών
FR 1/2 W 10Ω J T52
Τύπος- Αντίσταση με μεταλλική ταινία
1/2 W: ονομαστική ισχύς
Κανονικό μέγεθος: 1/4W, 1/2W, 1W, 2W, 3W
Μικρό μέγεθος: 1/2WS,1WS,2WS,3WS,5WS
10Ω: ονομαστική τιμή αντίστασης σειράς Ε-24
J: ανοχή αντίστασης J=±5% K=±1%
Τ52: Έντυπο P Τύπος M Τύπος MB Τύπος FK1 Τύπος FK2 Τύπος FKK
Κατηγορία ισχύος
Η ονομαστική ισχύς είναι η μέγιστη ισχύς που μπορεί να φορτωθεί συνεχώς σε καθορισμένη θερμοκρασία περιβάλλοντος.
70°C,όπως ορίζεται στον πίνακα 1·εντούτοις, όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 70°C, πρέπει να προσδιορίζεται η ονομαστική ισχύς
από την καμπύλη υποβάθμισης του Fig.1.
Πίνακας 1
|
Τύπος
|
Κατηγορία ισχύος
|
Μέγιστο ανοιχτό
Τετάρτη
|
Ηλεκτρική αντοχή
τάση
|
Πεδίο αντίστασης (Ohm)
|
| Κανονικό μέγεθος |
FR1/4W |
0.25W |
150V |
300V |
0.1~1K Ωμ |
| FR1/2W |
0.5W |
250V |
350V |
0.1~1K Ωμ |
| Ελλάδα |
1W |
250V |
350V |
0.1~1K Ωμ |
| FR2W |
2W |
250V |
400V |
0.1~1K Ωμ |
| FR3W |
3W |
300V |
400V |
0.1~1K Ωμ |
| FR5W |
5W |
300V |
400V |
0.1~1K Ωμ |
| Μικρό μέγεθος |
FR1/2WS |
0.5W |
250V |
300V |
0.1~1K Ωμ |
| FR1WS |
1W |
250V |
350V |
0.1~1K Ωμ |
| FR2WS |
2W |
250V |
350V |
0.1~1K Ωμ |
| FR3WS |
3W |
300V |
400V |
0.1~1K Ωμ |
| FR5WS |
5W |
300V |
400V |
0.1~1K Ωμ |
Σχήμα 1 Σχήμα καμπύλης μείωσης ισχύος
Διορισμένη τάση
Η ονομαστική τάση είναι η τάση συνεχούς ή εναλλασσόμενης τάσης (RMS σε συχνότητα ισχύος) που αντιστοιχεί
η ονομαστική ισχύς και η τιμή της οποίας υπολογίζεται με τον ακόλουθο τύπο.
Ε=√(P×R) όπου Ε: ονομαστική τάση ((V)
P: ονομαστική ισχύς ((W)
R: Ονομαστική αντίσταση (Ω)
Περιοχή θερμοκρασίας λειτουργίας: -55°C+155°C
Κατασκευή και υλικό
Η κατασκευή της αντίστασης (σειράς FR) είναι η ακόλουθη:
|
ΟΧΙ
|
Άρθρο
|
Υλικό
|
| 1 |
Κέντρα κεραμικού
|
Χρησιμοποιείται κεραμική με υψηλή περιεκτικότητα σε αλουμίνη.
|
| 2 |
Μέρος αντίστασης
|
Το στοιχείο αντίστασης αποτελείται από μεταλλική ταινία.
|
| 3 |
Τερματικό
|
Κουκούλι από σίδηρο.
|
| 4 |
Σύνδεση
|
Το καλώδιο μολύβδου, το οποίο είναι επιχρισμένο με συγκόλληση, πρέπει να τοποθετείται στα καπάκια με διαδικασία συγκόλλησης.
|
| 5 |
Τελεφερίκ
|
Τρόφιμα από σίδηρο ή κασσίτερο
|
| 6 |
Τελική ζωγραφική
|
Χρησιμοποιείται ρητίνη πυριτίου.
|
| 7 |
Ενδείξεις
|
Χρωματικός κώδικας.
|
Κεφάλαια τερματικού συστήματος: Τα κεφαλιά πρέπει να συνδέονται με ασφάλεια με το στοιχείο αντίστασης ηλεκτρικά και μηχανικά.

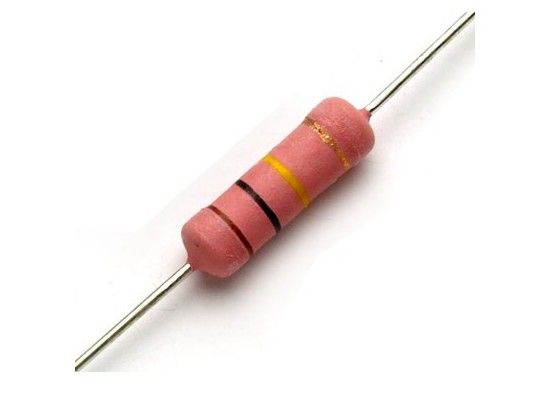

Χρώμα σώματος αντίστασης
Πίνακας 2
| Κανονικό μέγεθος |
Μικρό μέγεθος |
| Τύπος |
Χρώμα |
Τύπος |
Χρώμα |
|
FR1/4W, FR1/2W,
FR1W, FR2W,
FR3W,FR5W
|
Γκρι
|
FR1/2WS, FR1WS,
FR2WS, FR3WS,
FR5WS
|
Ροζ
|
Χαρακτηριστικά
Πίνακας 3
|
Άρθρο
|
Απόδοση
|
Μέθοδοι δοκιμής ((Σύμφωνα με την JIS C 5202)
|
|
Θερμοκρασία
Συντελεστής
|
±200PPM/°C
(± 500PPM/°C < 1 Ωμ)
|
Συμμορφώσου με το 5.2
R1-R0
R0 ((T1-T0) ×106 ((PPM/°C)
R0:Αξία αντίστασης σε θερμοκρασία δωματίου.
R1:Αξία αντίστασης σε θερμοκρασία δωματίου συν 100 °C ((T1)
|
|
Σύντομος χρόνος
Υπερφόρτωση
|
Μέσα σε ± ((1%+0,05Ω).
Δεν υπάρχουν ίχνη μηχανικής βλάβης.
|
Η ονομαστική τάση × 2,5 φορές,5 δευτερόλεπτα
Αλλά να μην υπερβαίνει την μέγιστη τάση υπερφόρτωσης.
(βλέπε πίνακα 1)
|
|
Απομόνωση
Αντίσταση
|
104 MΩ ή περισσότερο.
|
Συμμορφώσου με το 5.6
Μέθοδος V-block
Η αντίσταση υποβάλλεται σε δοκιμή σε συνεχές ρεύμα 500V για 60 δευτερόλεπτα.
|
|
Άρθρο
|
Απόδοση
|
Μέθοδοι δοκιμής ((Σύμφωνα με την JIS C 5202)
|
|
Δηλεκτρικό
Αντιστέκεται
Τετάρτη
|
Δεν υπάρχουν ενδείξεις μηχανικής βλάβης.
ή αποτυχία της μόνωσης.
|
Συμμορφώσου με το 5.7
Σταθερή πίεση, μέθοδος V-block
Ο αντίστασης δοκιμάζεται σε δυναμικό εναλλασσόμενου ρεύματος επί 60 δευτερόλεπτα (βλέπε πίνακα-1).
|
|
Τερματική αντοχή
|
Δεν υπάρχουν ίχνη μηχανικής βλάβης.
|
Συμμορφωθείτε με το 6.1
|
Δυνατότητα τράβηξης
|
μμ
Διάμετρος
|
Δύναμη σφραγίσματος N ((kgf)
|
Χρόνος
|
| Φ0,38 mm~0,50 mm |
5(0,51) |
10±1
δεύτερο
|
| Φ0,50 mm~0,68 mm |
10(1.02) |
Δύναμη στροφής: Για να λυγίσει το καλώδιο μολύβδου σε σημείο περίπου 6 mm ~ 6.5 mm από το σώμα του αντίστασης. περίπου 0,75 mm ακτίνα καμπυλότητας σε 90 °, στη συνέχεια, να πιάσει το καλώδιο σε 1,2 ± 0.4 mm μακριά από το σημείο κάμψης άκρο και να το γυρίσει (στο χρονοδιάγραμμα του ρολογιού) από 360 μοίρες κάθετα στον άξονα της αντίστασης με ταχύτητα των ίδιων 5 δευτερόλεπτα ανά στροφήΕπαναλάβετε τη στροφή για 2 φορές χωρίς να προκαλέσετε οποιαδήποτε διακοπή και χαλάρωση.
|
|
Αντίσταση στη θερμότητα συγκόλλησης
|
Μέσα σε ± ((1%+0,05Ohm)
Δεν υπάρχουν ίχνη μηχανικής βλάβης.
|
Συμμορφωθείτε με το 6.4
350±10°C, 3±0,5 δευτερόλεπτα
Μετά την δοκιμή, άδεια για μισή ώρα.
|
|
Συναρμολόγηση
|
Καλυμμένο με νέα συγκόλληση τουλάχιστον κατά 95%.
|
Συμμορφωθείτε με το 6.5
Θερμοκρασία δοκιμής της συγκόλλησης: 255±5°C
Χρόνος βύθισης στη συγκόλληση: 3±1,0 δευτερόλεπτα
|
|
Άρθρο
|
Απόδοση
|
Μέθοδοι δοκιμής ((Σύμφωνα με την JIS C 5202)
|
|
Αντίσταση στους διαλύτες
|
Καμία φθορά της προστατευτικής επικάλυψης και των σημάτων.
|
Συμμορφωθείτε με το 6.9
Τα δείγματα βυθίζονται πλήρως σε ένα μπάνιο ισοαλκοόλης για 3 λεπτά με υπερηχογράφηση.
|
|
Κύκλος θερμοκρασίας
|
Μέσα σε ± ((5%+0,05Ohm)
Δεν υπάρχουν ίχνη μηχανικής βλάβης.
|
Συμμορφωθείτε με το 7.4
Κατώτερη πλευρά: -55°C/30 λεπτά, θερμοκρασία δωματίου: 10 έως 15 λεπτά
Υψηλή πλευρά: 80°C/30 λεπτά, θερμοκρασία δωματίου: 10 έως 15 λεπτά
5 κύκλοι
|
|
Ζωή φορτίου σε υγρασία
|
Μέσα σε ± 5%+0,05Ω
|
Συμμορφωθείτε με το 7.9
40 ± 2°C, 90 έως 95% RH, 1000 h
Η ονομαστική τάση (90 λεπτά ON, 30 λεπτά OFF)
|
|
Ζωή φορτίου
|
Μέσα σε ± 5%+0,05Ω
|
Συμμορφωθείτε με το 7.10
70±3°C, 1000 ώρες
Η ονομαστική τάση (90 λεπτά ON, 30 λεπτά OFF)
|
| |
|
|
|
Χρόνος
Κατηγορία ισχύος
|
×12 |
×16 |
×25 |
×32 |
Χρόνος σύντηξης
|
| 1/4W |
10.1Ω~1KΩ |
2.1Ω~10Ω |
1.1Ω~2Ω |
0.1Ω~1Ω |
Κάτω από 60 δευτερόλεπτα.
|
| 1/2W |
| 1W |
| 2W |
| 3W |
*Η τάση σύντηξης =√Εξοχή ισχύος ×Αξία αντίστασης ×Χρόνια
*Αξία αντίστασης > 100 φορές
|
Ενδείξεις - Χρωματικός κωδικός
| Χρώμα |
1ο αριθμός
|
2ο σχήμα
|
Πολλαπλασιαστής
|
Ανεκτικότητα
|
Διακρίνετε
|
| Μαύρο |
0 |
0 |
100 |
|
|
Τύπος FUS με χρώμα White.
|
| Καφέ |
1 |
1 |
101 |
± 1% |
(F) |
| Κόκκινο |
2 |
2 |
102 |
± 2% |
(Γ) |
| Πορτοκαλί |
3 |
3 |
103 |
|
|
| Κίτρινο |
4 |
4 |
104 |
|
|
| Πράσινο |
5 |
5 |
105 |
|
|
| Μπλε |
6 |
6 |
106 |
|
|
| Βιολέτα |
7 |
7 |
107 |
|
|
| Γκρι |
8 |
8 |
|
|
|
| Λευκό |
9 |
9 |
|
|
|
| Χρυσό |
|
|
10-1 |
± 5% |
(Γ) |
| Ασημένιο |
|
|
10-2 |
|
|
| Καθαρό |
|
|
|
|
|

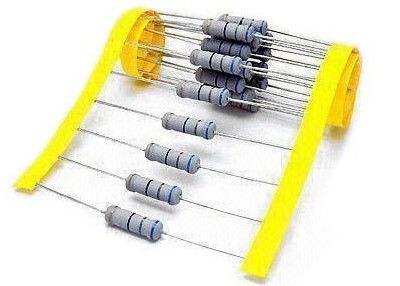

Πακέτο
Ταινία σε συσκευασία κουτί ( συσκευασία Ammo) Μέγεθος και ποσότητα κουτί συσκευασίας
| Τύπος |
Τύπος
|
Ποσότητα
|
Μέγεθος (mm) |
|
Κανονικό μέγεθος
|
Μικρό μέγεθος
|
Α |
W |
H |
| FR1/4W |
FR1/2WS |
Τ26 |
5000 PCS |
260 |
50 |
100 |
| Τ52 |
5000 PCS |
260 |
80 |
100 |
| FR1/2W |
FR1WS |
Τ52 |
2000 PCS |
260 |
80 |
85 |
| Ελλάδα |
FR2WS |
Τ52 |
1000 PCS |
260 |
80 |
85 |
| T67 |
1000 PCS |
260 |
85 |
92 |
| FR2W |
FR3WS |
Τ52 |
1000 PCS |
260 |
80 |
100 |
| Τ73 |
1000 PCS |
260 |
95 |
92 |
| FR3W |
FR5WS |
Τ84 |
500 PCS |
260 |
110 |
75 |
| FR5W |
Τ84 |
250 PCS |
260 |
110 |
75 |
Ταινία σε κουτί Bulk (Ammo Bulk) Μέγεθος και ποσότητα κουτί συσκευασίας
| Τύπος |
Τύπος
|
Ποσότητα
|
Μέγεθος (mm) |
|
Κανονικό μέγεθος
|
Μικρό μέγεθος
|
Α |
W |
H |
| FR1/4W |
FR1/2WS |
Π |
10000 PCS |
240 |
140 |
76 |
| Σχηματισμός |
10000 PCS |
240 |
140 |
76 |
| FR1/2W |
FR1WS |
Π |
5000 PCS |
240 |
140 |
76 |
| Σχηματισμός |
5000 PCS |
240 |
140 |
76 |
| Ελλάδα |
FR2WS |
Π |
2000 PCS |
240 |
140 |
76 |
| Σχηματισμός |
2000 PCS |
240 |
140 |
76 |
| FR2W |
FR3WS |
Π |
2000 PCS |
240 |
140 |
76 |
| Σχηματισμός |
2000 PCS |
240 |
140 |
76 |
| FR3W |
FR5WS |
Π |
100PCS |
240 |
140 |
76 |
| Σχηματισμός |
250 PCS |
240 |
140 |
76 |
| FR5W |
Π |
50PCS |
240 |
140 |
76 |
| Σχηματισμός |
50PCS |
240 |
140 |
76 |
Εικόνα εργοστασίου
Ετικέτα:Αντίσταση με μεταλλική ταινία,αντίσταση με μεταλλική ταινία,αντίσταση με φιλμ άνθρακα,αντίσταση συρματόπλεγματος
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
