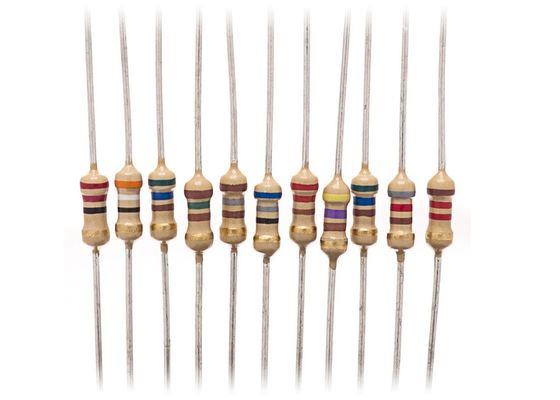

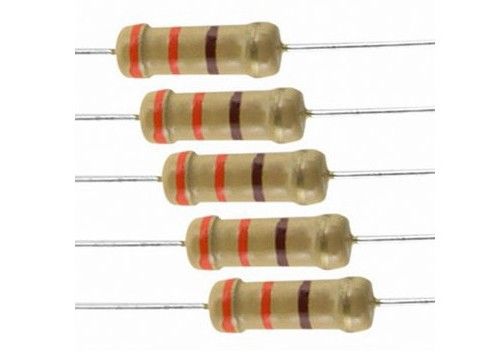

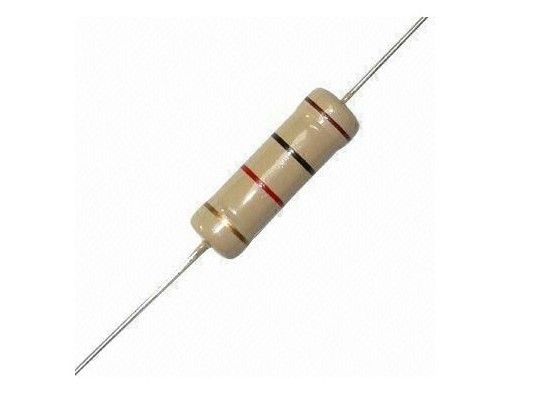

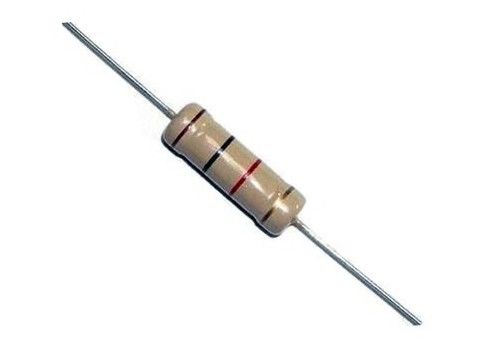

Μέσα από τρύπα κανονικό μικροσκοπικό αντίσταση σταθερού άνθρακα CFR 0.5W 1WS 330R 5% 350V Αξιακό μολύβι χάκι 9032 3.2x9mm
Εισαγωγή
Οι αντίστοιχες ταινίες άνθρακα της σειράς CFR κατασκευάζονται με επικάλυψη ομοιογενούς ταινίας καθαρού άνθρακα σε κεραμικές ράβδους υψηλής ποιότητας.Τα καλώδια σύνδεσης από ηλεκτρολυτικό χαλκό σε κονσερβοποιημένα δοχεία συγκολλούνται στα τελικά καπάκιαΟι αντίστοιχοι είναι επικαλυμμένοι με στρώματα λακκούχης.
Ο πρώτος και πιο δημοφιλής τύπος αντίστασης είναι ο αντίστασης με φιλμ άνθρακα που μπορεί να χρησιμοποιηθεί σε σχεδόν όλα τα είδη ηλεκτρονικών προϊόντων.Το ανθεκτικό στοιχείο είναι μια υψηλής ποιότητας κεραμική ράβδος στην οποία εναποτίθεται ένα ομοιογενές φύλλο καθαρού άνθρακα με διαδικασία θέρμανσης υπό κενό για την παραγωγή ηλεκτρικής αγωγιμότητας στην επιφάνειαΟλοκληρωμένη αυτοματοποίηση και μαζική παραγωγή για το κάλυμμα, τη διαλογή, την κοπή, τη συγκόλληση, την επίστρωση και τον διπλό έλεγχο, η οποία εξασφαλίζει σταθερή ποιότητα, υψηλή αξιοπιστία και οικονομικό κόστος.
Χαρακτηριστικά
· Ακολουθεί τις απαιτήσεις των JIS-C-5202 και MIL-R-22684B
· Ταχύτερη διάχυση της θερμότητας · Μικρότερη αύξηση της θερμοκρασίας
· Μικρή μετατόπιση της διάρκειας ζωής
· Ανεκτικότητα 5%
· Δυνατότητα 0,5 W (1 / 2W)
· Πεδίο αντίστασης από 1 Ω έως 10 MOhm
Ονομασία τύπου(παράδειγμα)
ΚΑ 1/4W 10 χιλιάρικα. J Τ52
CF: Αντίσταση με φιλμ άνθρακα
1/4W: ισχύς
|
Κατηγορία ισχύος
|
|
Κανονικό
|
Μικρό
|
| 1/8W |
1/4WS |
| 1/4W |
1/2WS |
| 1/2W |
1WS |
| 1W |
2WS |
| 2W |
3WS |
10 χλμ.Ονομαστική τιμή αντίστασης σειράς Ε-24
- Ναι.Ανεκτικότητα αντίστασης K ± 10% J ± 5% G ± 2%
Τ52:Έντυπο τύπου P, τύπου M, τύπου MB, τύπου F, τύπου FK1, τύπου FK2, τύπου FKK
Κατηγορία ισχύος
|
Τύπος
|
Κατηγορία ισχύος
|
Μέγιστη εργασία
τάση
|
Μέγιστη υπερφόρτωση
τάση
|
Ηλεκτρική αντοχή
τάση
|
Αντίσταση
Πεδίο εκτέλεσης (Ω)
|
| Κανονικό μέγεθος |
CF1/8W |
0.125W |
200V |
400V |
350V |
1Ω~10MΩ |
| CF1/4W |
0.25W |
250V |
500V |
500V |
1Ω~10MΩ |
| CF1/2W |
0.5W |
350V |
700V |
700V |
1Ω~10MΩ |
| CF1W |
1W |
500V |
800V |
800V |
1Ω~10MΩ |
| CF2W |
2W |
500V |
1000V |
1000V |
1Ω~10MΩ |
| CF3W |
3W |
500V |
1000V |
1000V |
1Ω~10MΩ |
| CF5W |
5W |
500V |
1000V |
1000V |
1Ω~10MΩ |
| Μικροστά |
CF1/4WS |
0.25W |
250V |
400V |
350V |
1Ω~10MΩ |
| CF1/2WS |
0.5W |
350V |
700V |
500V |
1Ω~10MΩ |
| CF1WS |
1W |
500V |
800V |
700V |
1Ω~10MΩ |
| CF2WS |
2W |
500V |
1000V |
800V |
1Ω~10MΩ |
| CF3WS |
3W |
500V |
1000V |
1000V |
1Ω~10MΩ |
| CF5WS |
5W |
500V |
1000V |
1000V |
1Ω~10MΩ |
Διαρθρωτικό διάγραμμα
(1) ΚΟΡ ΚΕΡΑΜΙΚΟ ΠΡΟΣΟΧΗ
(2) ΦΙΛΜΑ ΑΠΟΣΤΗΣΗΣ ΦΙΛΜΑ ΚΑΡΒΟΝ
(3) ΤΕΡΜΑΤΙΚΑ ΚΑΠΙΑ ΤΟΥ ΤΑΛΑΝΟΥ
(4) Ηλεκτρική συγκόλληση
(5) ΠΟΛΙΟΥΡΓΟΥΡΓΟΥΡΓΟΥΡΓΟΥΡΓΟΥΡΓΟΥΡΓΟΥ
(6) ΕΛΕΚΤΡΙΚΗ ΑΙΣΟΛΑΣΗ ΠΑΡΑΓΜΑΤΙΚΗ
(7) Τελική ΠΑΙΤΡΙΚΗ ΗΛΕΚΤΡΙΚΗ ΠΑΙΤΡΙΚΗ ΑΙΣΟΛΑΣΗ
(8) ΚΑΤΑΡΙΚΗ ΚΟΝΟΔΙΚΗ ΚΑΤΑΡΙ
Χρώμα σώματος αντίστασης
| Κανονικό μέγεθος |
Μικροστά |
| Τύπος |
Χρώμα |
Τύπος |
Χρώμα |
|
CF1/8W, CF1/4W,
CF1/2W, CF1W,
CF2W, CF3W, CF5W
|
Χακί
|
CF1/4WS, CF1/2WS,
CF1WS, CF2WS,
CF3WS, CF5WS
|
Χακι ή πράσινο
|
Διάσταση του σχεδίου(μμ)
1) Τύπος P
| Τύπος |
Μέγεθος |
|
Κανονικό μέγεθος
|
Μικρό μέγεθος
|
Εγώ... |
Α |
ψD |
ψd |
H |
| CF1/8W |
CF1/4WS |
60 |
3.2±0.5 |
10,8±0.5 |
0.43±0.05 |
28.0±2.0 |
| CF1/4W |
CF1/2WS |
60 |
6.5±0.5 |
2.3±0.5 |
0.45±0.05 |
28.0±2.0 |
| CF1/2W |
CF1WS |
60 |
9.0±0.5 |
3.2±0.5 |
0.50±0.05 |
28.0±2.0 |
| CF1W |
CF2WS |
60 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
25.0±2.0 |
| 81 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
35.0±2.0 |
| 94 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
42.0±2.0 |
| CF2W |
CF3WS |
60 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
23.0±2.0 |
| 70 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
28.0±2.0 |
| 81 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
33.0±2.0 |
| 94 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
40.0±2.0 |
| CF3W |
CF5WS |
94 |
17.5±1.0 |
6.0±0.5 |
0.70±0.05 |
38.0±2.0 |
| CF5W |
94 |
24.5±1.0 |
8.0±0.5 |
0.70±0.05 |
35.0±2.0 |

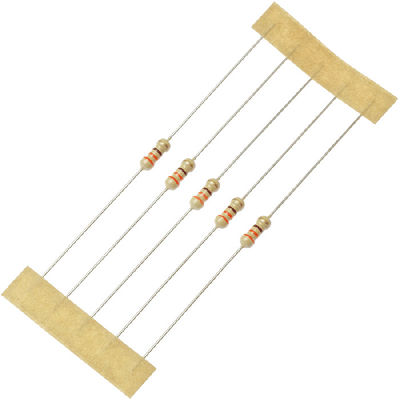

2) Αξιοειδής συγκολλητική ταινία με μολύβι - Τύπος Txx
| Τύπος |
Ηχογράφηση
|
Μέγεθος |
|
Κανονικό μέγεθος
|
Μικρό μέγεθος
|
Α |
W |
Π |
Α1 έως Α2
Μαξ. Μαξ.
|
Τ |
Z
Μαξ. Μαξ.
|
R
Μαξ. Μαξ.
|
t
Μαξ. Μαξ.
|
ε
Μαξ. Μαξ.
|
S
Μαξ. Μαξ.
|
| CF1/8W |
CF1/4WS |
Τ26 |
3.0±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| Τ52 |
3.0±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1/4W |
CF1/2WS |
Τ26 |
6.0±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| Τ52 |
6.0±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1/2W |
CF1WS |
Τ52 |
9.0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1W |
CF2WS |
Τ52 |
11.0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| Τ73 |
11.0±1.0 |
73±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF2W |
CF3WS |
Τ52 |
15.0±1.0 |
52±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| Τ73 |
15.0±1.0 |
73±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| Τ84 |
15.0±1.0 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF3W |
CF5WS |
Τ84 |
17.5±1.5 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF5W |
Τ84 |
24.5±1.5 |
84±1.0 |
10±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
3) Τύπος MB
|
Βάτ
|
Μέγεθος (mm) |
| D |
Α |
Π±1.0 |
H1±1.0 |
H2±0.5 |
Δ±0.05 |
t±0.15 |
qMax |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
12.5/15 |
10.5 |
4.5 |
0.50 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 5W |
8.0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
4) Τύπος M
|
Βάτ
|
Μέγεθος (mm) |
| ΦD |
Α |
Π±1.0 |
H±1.0 |
| 1/8w,1/6w |
10,8±0.3 |
3.2±0.5 |
6 |
8 |
| 1/4w,1/2ws |
2.3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w,1w |
3.5±0.5 |
9.5±0.5 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
| 5w |
8.0±1.0 |
24.5±1.0 |
30 |
10 |
5) Τύπος MK
|
Βάτ
|
Μέγεθος (mm) |
| D |
Α |
Π±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
6) Τύπος F
| Βάτ |
Μέγεθος (mm) |
| ΦD |
Α |
Π±2.0 |
E Max |
H±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
7) Τύπος FK2
|
Βάτ
|
Μέγεθος (mm) |
| ΦD |
Α |
Π±2.0 |
E Max |
H±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
8) Τύπος FKK
|
Βάτ
|
Μέγεθος (mm) |
| ΦD |
Α |
Π±1.0 |
E Max |
H1±1.0 |
H2±1.0 |
| 1/2w,1w |
3.2±0.5 |
9.5±0.5 |
5-7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 3w |
6.0±1.0 |
17.5±1.0 |
5 έως 10 |
3.5 |
8 |
4.5 |
Συσκευή - Μέγεθος και ποσότητα συσκευασίας
Τεκέτα σε συσκευασία κουτιού ( συσκευασία Ammo)
| Τύπος |
Τύπος
|
Ποσότητα
|
Μέγεθος (mm) |
|
Κανονικό μέγεθος
|
Μικρό μέγεθος
|
Α |
W |
H |
| CF1/8W |
CF1/4WS |
Τ26 |
5000 PCS |
260 |
50 |
67 |
| Τ52 |
5000 PCS |
260 |
80 |
72 |
| CF1/4W |
CF1/2WS |
Τ26 |
5000 PCS |
260 |
50 |
100 |
| Τ52 |
5000 PCS |
260 |
80 |
100 |
| CF1/2W |
CF1WS |
Τ52 |
2000 PCS |
260 |
80 |
85 |
| CF1W |
CF2WS |
Τ52 |
1000 PCS |
260 |
80 |
85 |
| Τ73 |
1000 PCS |
260 |
95 |
92 |
| CF2W |
CF3WS |
Τ52 |
1000 PCS |
260 |
80 |
100 |
| Τ73 |
1000 PCS |
260 |
95 |
92 |
| CF3W |
CF5WS |
Τ84 |
500 PCS |
260 |
110 |
75 |
| CF5W |
Τ84 |
250 PCS |
260 |
110 |
75 |
Ταινία σε κουτί Bulk (Ammo Bulk)
| Τύπος |
Τύπος
|
Ποσότητα
|
Μέγεθος (mm) |
|
Κανονικό μέγεθος
|
Μικρό μέγεθος
|
Α |
W |
H |
| CF1/8W |
CF1/4WS |
Π |
10000 PCS |
240 |
140 |
76 |
| Σχηματισμός |
10000 PCS |
240 |
140 |
76 |
| CF1/4W |
CF1/2WS |
Π |
10000 PCS |
240 |
140 |
76 |
| Σχηματισμός |
10000 PCS |
240 |
140 |
76 |
| CF1/2W |
CF1WS |
Π |
5000 PCS |
240 |
140 |
76 |
| Σχηματισμός |
5000 PCS |
240 |
140 |
76 |
| CF1W |
CF2WS |
Π |
2000 PCS |
240 |
140 |
76 |
| Σχηματισμός |
2000 PCS |
240 |
140 |
76 |
| CF2W |
CF3WS |
Π |
2000 PCS |
240 |
140 |
76 |
| Σχηματισμός |
2000 PCS |
240 |
140 |
76 |
| CF3W |
CF5WS |
Π |
100PCS |
240 |
140 |
76 |
| Σχηματισμός |
250 PCS |
240 |
140 |
76 |
| CF5W |
Π |
50PCS |
240 |
140 |
76 |
| Σχηματισμός |
50PCS |
240 |
140 |
76 |
