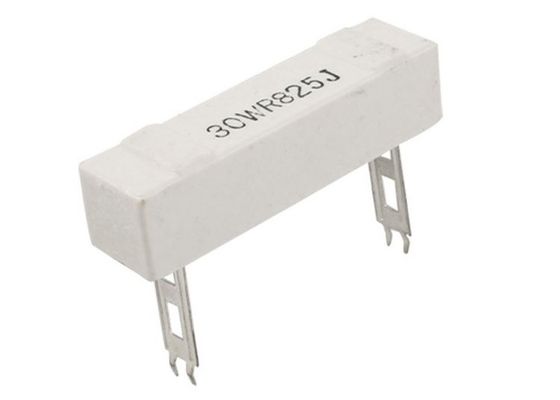

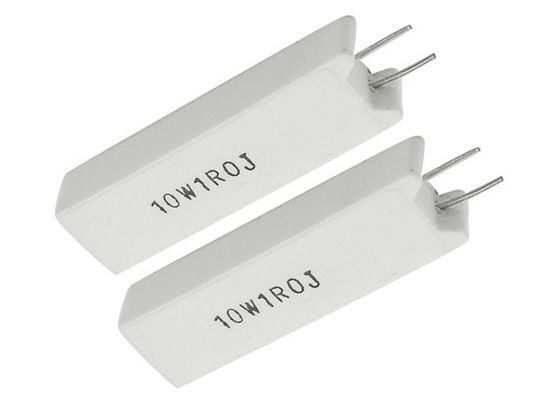

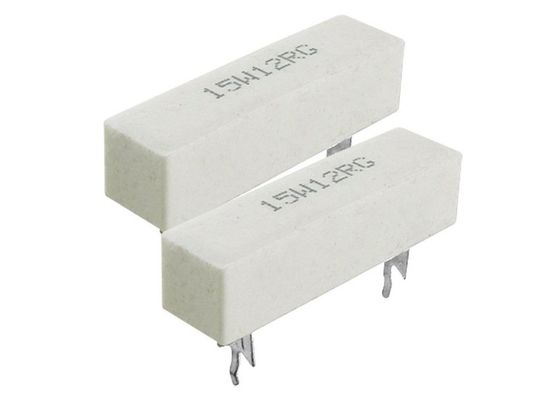

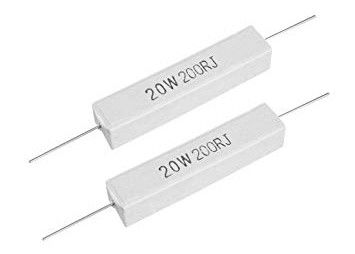

SQP SQM SQZ SQH MPR SQS Κοαξιακός υψηλή αλουμίνη κεραμικό τσιμέντο σταθερό συρματόπλεγμα αντίσταση CR-L 20W 500RJ 63x13x13mm
Σύνοψη
Οι αντίστοιχοι τσιμέντου είναι αντίστοιχοι ισχύος που είναι ανθεκτικοί στη θερμότητα και τη φλόγα.
Οι αντίστοιχοι τσιμέντου είναι κατασκευασμένοι για να διαχειρίζονται μια μεγάλη ποσότητα ενέργειας που ρέει μέσα τους χωρίς να καταστρέφονται από τη θερμότητα ή τις φλόγες.Αν σχεδιάζετε ένα κύκλωμα όπου ένα μεγάλο ρεύμα περνά μέσα από έναν αντίσταση και με αυτό που χρειάζεται να είναι ανθεκτικό σε υψηλή θερμότητα και φλόγαΟι αντίστοιχοι τσιμέντου είναι μια καλή επιλογή σχεδιασμού.
Συνήθως η ονομαστική ισχύς κυμαίνεται από 1W έως 20W ή περισσότερο.
Οι ανοχές από την αναφερόμενη τιμή αντίστασης είναι περίπου 5 τοις εκατό.
Κύρια προδιαγραφές
Συσκευή: Συσκευή χύδην
Τύπος προϊόντος: τύπος SQP, τύπος SQM, τύπος SQZ, τύπος SQH, τύπος MPR
Ανεπάρκεια: ±5%, ±10%,
Περιοχή τιμών αντίστασης: 0,1 OHM-150K OHM
Πρότυπο δοκιμής: JISC 5202
Επίσης διαθέσιμος μη επαγωγικός τύπος.
Χρησιμοποιούνται ράβδοι συρματόπλεγματος, ράβδοι μειωμένης αξίας ή ράβδοι από γυάλινες ίνες.
Αριθμοποίηση μερών
ΚΡ-(Γέλια) 5W 10 χιλιάρικα. J
Τύπος: CR-L, CR-M, CR-YA, CR-YB, CR-YC, CR-YD, CR-YD1, CR-YE, CR-YG, CR-V
Κατηγορία ισχύος: 2W,3W,5W,7W,10W,15W,20W,30W,40W
Ονομαστική τιμή αντίστασης: σειρά Ε-12 / σειρά Ε-24
Ανεπάρκεια αντίστασης: K ± 10%, J ± 5%, G ± 2%
Κατηγορία ισχύος
Η ονομαστική ισχύς είναι η μέγιστη ισχύς που μπορεί να φορτωθεί συνεχώς σε καθορισμένη θερμοκρασία περιβάλλοντος.
70°C,όπως ορίζεται στον πίνακα 1·εντούτοις,όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 70°C,θα πρέπει να προσδιορίζεται η ονομαστική ισχύς
από την καμπύλη υποβάθμισης του Fig.1.
Πίνακας 1
|
Κατηγορία ισχύος
|
Μέγιστη εργασία
τάση
|
Μέγιστη υπερφόρτωση
τάση
|
Ηλεκτρική αντοχή
τάση
|
Μέγιστη διακοπτότητα
Υπερφόρτωση τάσης
|
| 1W |
350V |
700V |
1000V |
1500V |
| 2W |
350V |
700V |
1000V |
1500V |
| 3W |
500V |
1000V |
1000V |
1500V |
| 5W |
750V |
1500V |
1000V |
1500V |
| 7W |
1000V |
1500V |
1000V |
1500V |
| 10W |
1000V |
1500V |
1000V |
1500V |
| 15W |
1000V |
15000V |
1000V |
1500V |
| 20W |
1000V |
1500V |
1000V |
1500V |
| 30W |
1000V |
1500V |
1000V |
1500V |
| 40W |
1000V |
1500V |
1000V |
1500V |
Κατασκευή
|
ΟΧΙ
|
Άρθρο
|
Υλικό
|
| 1 |
Κέντρα κεραμικού
|
Χρησιμοποιείται κεραμική με υψηλή περιεκτικότητα σε αλουμίνη.
|
| 2 |
Μέρος αντίστασης
|
Το στοιχείο αντίστασης αποτελείται από μέταλλο οξειδίου ή σύρμα αντίστασης.
(Παράδειγμα:CN49W Φ1.0mm).
|
| 3 |
Τερματικό
|
Κουκούλι από σίδηρο.
|
| 4 |
Σύνδεση
|
Το καλώδιο μολύβδου, το οποίο είναι επιχρισμένο με συγκόλληση, πρέπει να τοποθετείται στα καπάκια με διαδικασία συγκόλλησης.
|
| 5 |
Σημείωση:
|
Τρόφιμα από σίδηρο ή κασσίτερο
|
| 6 |
Τσιμέντο πυριτίου
|
Χρησιμοποιείται ρητίνη πυριτίου.
|
| 7 |
Κεραμική θήκη
|
Υψηλή θερμική αγωγιμότητα
|
Διάσταση(μονάδα: mm)
1) Αντίσταση κεραμικού τσιμέντου τύπου CR-L
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| Α |
W |
H |
Φd±0.05 |
Τραύμα από σύρμα
|
Φύλλα οξειδίου του μετάλλου
|
| 1W |
14±1.0 |
6.5±1.0 |
6.5±1.0 |
0.50 |
0.1Ω~22Ω |
25Ω~56KΩ |
| 2W |
18±1.0 |
7.0±1.0 |
7.0±1.0 |
0.50 |
0.1Ω~22Ω |
25Ω~56KΩ |
| 3W |
22±1.0 |
8.0±1.0 |
8.0±1.0 |
0.68 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 5W |
22±1.0 |
9.5±1.0 |
9.5±1.0 |
0.68 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 7W |
35±1.5 |
9.5±1.5 |
9.5±1.5 |
0.68 |
0.5Ω~330Ω |
450Ω~100KΩ |
| 10W |
48±1.5 |
9.5±1.5 |
9.5±1.5 |
0.68 |
0.5Ω~450Ω |
470Ω~100KΩ |
| 15W |
48±1.5 |
13±1.5 |
13±1.5 |
0.68 |
1Ω~500Ω |
510Ω~100KΩ |
| 20W |
63±1.5 |
13±1.5 |
13±1.5 |
0.68 |
1Ω~600Ω |
620Ω~100KΩ |
| 30W |
75±2.0 |
19±2.0 |
17±2.0 |
0.68 |
1Ω~600Ω |
620Ω~100KΩ |
| 40W |
89±2.0 |
19±2.0 |
19±2.0 |
0.68 |
1Ω~600Ω |
620Ω~100KΩ |
2) Αντίσταση κεραμικού τσιμέντου τύπου CR-M
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| W±1.0 |
S±1.0 |
H±1.5 |
Φd±0.05 |
Π±1.0 |
Τραύμα από σύρμα
|
Φύλλα οξειδίου του μετάλλου
|
| 2W |
11.5 |
7.5 |
20.5 |
0.50 |
4.5 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 3W |
12 |
8.5 |
25 |
0.68 |
4.5 |
0.1Ω~47Ω |
50Ω~100KΩ |

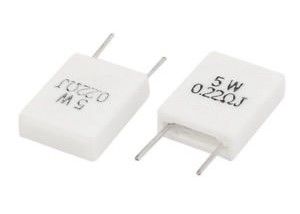

| 5W |
13 |
9.5 |
25 |
0.68 |
4.5 |
0.1Ω~47Ω |
50Ω~100KΩ |
| 7W |
13 |
9.5 |
38 |
0.68 |
4.5 |
0.5Ω~330Ω |
450Ω~100KΩ |
| 10W |
13 |
9.5 |
52 |
0.68 |
4.5 |
0.5Ω~450Ω |
470Ω~100KΩ |
| 10W |
16 |
11.5 |
36 |
0.68 |
4.5 |
0.5Ω~450Ω |
470Ω~100KΩ |
3) Αντίσταση κεραμικού τύπου CR-YB
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| Α |
Π±1.5 |
W1±1.2 |
W2±0.2 |
W3±0.2 |
H1±1.2 |
H2±0.2 |
H3±1.5 |
| 15 |
48±1.5 |
32.5 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-820 |
| 20 |
63±2 |
44 |
12.5 |
10 |
2.7 |
12.5 |
15 |
36 |
1.0-1K |
4) Αντίσταση τύπου CR-YD
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| Α |
Π±1.5 |
W±1.0 |
W1±0.2 |
W2±0.2 |
Χ±0.2 |
H1±0.2 |
H2±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
7.5 |
1.6 |
9.5 |
25 |
39 |
1-680 |
| 15 |
48±1.5 |
32.5 |
12.5 |
10 |
3 |
12.5 |
30 |
47.5 |
1-820 |
| 20 |
63±2.0 |
44 |
12.5 |
10 |
3 |
12.5 |
30 |
47.5 |
1-1K |
5) Σταθερή αντίσταση τύπου CR-YA
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| Α |
Π±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±0.2 |
H2±0.2 |
H3±0.2 |
| 3 |
24±1.0 |
12 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
5.3 |
0.9 |
9.5 |
10 |
25.5 |
1-680 |
6) Αντίσταση κεραμικού τύπου τύπου CR-YC
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| Α |
Π±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±1 |
H2±0.5 |
H3±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
7.3 |
1.6 |
9.5 |
10 |
25 |
1-680 |
7) Αντίσταση τύπου τσιμέντου τύπου CR-YE
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| Α |
Π±1.5 |
W1±1.0 |
W2±0.2 |
W3±0.2 |
H1±0.2 |
H2±0.2 |
H3±1.5 |
H4±1.5 |
| 3 |
24±1.0 |
12 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0.5-150 |
| 5 |
27±1.0 |
15 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
0.5-220 |
| 7 |
35±1.5 |
22.5 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1-470 |
| 10 |
48±1.5 |
34 |
9.5 |
7.4 |
3 |
9.5 |
7.5 |
4.5 |
30.4 |
1-680 |
8) Αντίσταση τσιμέντου τύπου CR-YD1
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| Α |
Π±1.5 |
W±1 |
W2 |
W3 |
W1 |
H1 |
H2 |
H3 |
| 15 |
48±1.5 |
22 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47.5 |
10-820 |
| 20 |
63±2.0 |
44 |
12.5 |
10 |
1.5 |
5 |
12.5 |
30 |
47.5 |
1.0-1K |
9) Αντίσταση σταθερού τύπου CR-V με συρματόπλεγμα
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| Α1 |
Λ2±0.2 |
Λ3±0.2 |
H1±0.2 |
H2±0.2 |
H3±1.0 |
W1±1.0 |
W2±0.2 |
W3±0.5 |
| 5 |
31±1.0 |
5 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
0.5-220 |
| 7 |
49±1.5 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1-470 |
| 10 |
62.5±2 |
10 |
4 |
1.5 |
11 |
9.5 |
9.5 |
1.5 |
11.5 |
1-680 |
| 15 |
63.5±2 |
10 |
4.5 |
2.5 |
14.5 |
13 |
13 |
2.5 |
15.5 |
1-820 |
| 20 |
75±2 |
10 |
4.5 |
2.5 |
17.5 |
13 |
13 |
2.5 |
15.5 |
1-1K |
10) Κεραμικός αντίστοιχος τύπου CR-H
|
Βάτ
|
Μέγεθος (mm) |
Πεδίο αντίστασης ((Ω)
|
| Α1 |
L2±1.0 |
W3±0.2 |
Π2 |
Π3 |
t2 |
h2 |
W1 |
W2 |
H1 |
H2 |
| 10 |
48±1.5 |
23 |
12 |
6 |
8 |
0.6 |
4 |
9.5±1.0 |
5 |
9.5±1.0 |
6±1.5 |
1-680 |
| 15 |
48±1.5 |
23 |
12 |
7 |
8 |
0.8 |
4 |
12.5±1.2 |
6 |
12.5±1.2 |
7.5±2.0 |
10-820 |
| 20 |
63±2.0 |
23 |
12 |
7 |
10 |
0.8 |
4 |
12.5±1.2 |
6 |
12.5±1.2 |
7.5±2.0 |
1-1K |
| 30 |
75±2.5 |
56 |
18 |
9 |
10 |
0.8 |
4.2 |
19±1.5 |
7.5 |
19±1.5 |
10±2.0 |
1-1K |
| 40 |
88±2.5 |
68 |
18 |
9 |
10 |
0.8 |
4.2 |
19±1.5 |
7.5 |
19±1.5 |
10±2.0 |
1-1K |
Ταξίδι της διαδικασίας κατασκευής
Τμήμα αντιστάσεων με άξονα τύπου μολύβδου - Τμήμα συγκόλλησης - Τμήμα συσκευασίας - Τμήμα αντιστάσεων SMD - Τύπος - Πυροβολισμός - Πλαίσιο τερματικό
