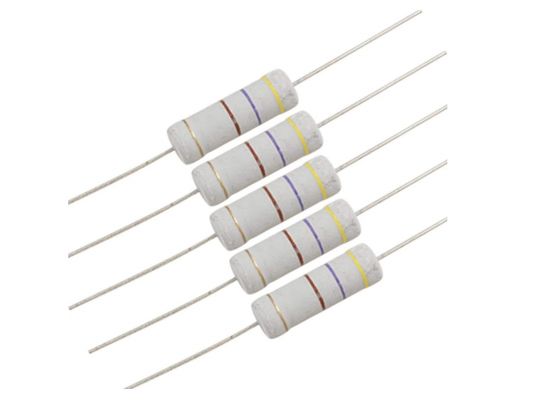

Μικρογραφημένος αντιστάτης 470R 5W 700V 470 ωμ 2485 ταινιών μεταλλικών οξειδίων MOF άφλεκτος γκρίζο

Μικροσκοπικός MOF Μη εύφλεκτος αντίστασης οξειδίου του μετάλλου 470R 5W 700V 470 Ωμ 2485 Γκρίζα αυτόματη εισαγωγή

Χαρακτηριστικά

● Μικροκατασκευασμένο 50% μικρότερο σε σύγκριση με τα υπάρχοντα μοντέλα

● Ανεξάρτητες από την ατμόσφαιρα

● Υψηλή αξιοπιστία

● Αυτόματη εισαγωγή

● Πρότυπα αναφοράς IEC 60115-2, IEC 60115-4, JIS C 5201-4, EIAJ RC-2138

● Συμμόρφωση με το RoHS

Πεδίο εφαρμογής

Η παρούσα προδιαγραφή είναι διαθέσιμη για αντίστοιχες ταινίες οξειδίου του μετάλλου που κατασκευάζονται από την Aolittel Technology Co., Ltd., και είναι σύμφωνη με τις απαιτήσεις δοκιμής RoHS για ουσίες που σχετίζονται με το περιβάλλον.

Ονομασία τύπου (παράδειγμα)

Η ονομασία τύπου πρέπει να έχει την ακόλουθη μορφή και να καθορίζεται.

ΜΟF 1/4W 10 χιλιάρικα. J Τ52

Τύπος: Αντίσταση ταινίας οξειδίου μετάλλου

1/4W: ονομαστική ισχύς
Κανονικό Μικρό
1/4W 1/2WS
1/2W 1WS
1W 2WS
2W 3WS
3W 5WS
5W

10K: ονομαστική τιμή αντίστασης σειρά Ε-24 σειρά Ε-96

J: Αντισταθμιστική ανοχή J ± 5% G ± 2% F ± 1%

Τ52:

Τύπος
Τύπος P
Τύπος M
Τύπος MB
Τύπος FK1

Τύπος FK2

Τύπος FKK

Κατηγορία ισχύος

Η ονομαστική ισχύς είναι η μέγιστη ισχύς που μπορεί να φορτωθεί συνεχώς σε καθορισμένη θερμοκρασία περιβάλλοντος.

70°C,όπως ορίζεται στον πίνακα 1·εντούτοις,όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 70°C,θα πρέπει να προσδιορίζεται η ονομαστική ισχύς

από την καμπύλη υποβάθμισης.

Διάγραμμα δομής

Η κατασκευή της αντίστασης (σειράς MOF) είναι η ακόλουθη:

Χρώμα σώματος αντίστασης

Εξωτερικές διαστάσεις

1) Τύπος P

2) Αξιοειδής συγκολλητική ταινία με μολύβι - Τύπος Txx

3) Τύπος MB

4) Τύπος M

5) Τύπος MK

6) Τύπος F

7) Τύπος FK2

8)Τύπος FKK

Πακέτο

Α.Τέηπ σε συσκευασία κουτιού (Αμό συσκευασία) Μέγεθος και ποσότητα κουτιού συσκευασίας

Β. Τεκέτα σε κουτί Bulk (Ammo Bulk) Μέγεθος και ποσότητα κουτί συσκευασίας

Προβολή εργοστασίου

Ορισμός αντίστασης με ταινία οξειδίου του μετάλλου

Η αντίσταση με ταινία μεταλλικού οξειδίου είναι ένας τύπος σταθερής αντίστασης, η οποία χρησιμοποιεί ταινία μεταλλικού οξειδίου ως αντίστατο στοιχείο για να περιορίσει τη ροή ηλεκτρικού ρεύματος σε ορισμένο επίπεδο.

Τι είναι το οξείδιο του μετάλλου;

Το οξείδιο του μετάλλου είναι μια μεταλλική ένωση, η οποία σχηματίζεται λόγω της χημικής σύνδεσης μεταξύ του ατόμου οξυγόνου και άλλων στοιχείων.Η μεταλλική ένωση αποτελείται από δύο ή περισσότερους διαφορετικούς τύπους ατόμων, όπως (κασσίτερο με οξυγόνο)Στους αντίστοιχους ταινιών οξειδίου του μετάλλου, η ταινία κατασκευάζεται χρησιμοποιώντας το οξείδιο του κασσίτερου.

Τι είναι το οξείδιο του κασσίτερου;
Το οξείδιο του κασσίτερου είναι ένας τύπος μεταλλικής ένωσης, η οποία σχηματίζεται λόγω της χημικής σύνδεσης μεταξύ του ατόμου οξυγόνου και του κασσίτερου.

Κατασκευή αντίστασης με ταινία οξειδίου του μετάλλου

Η κατασκευή του αντίστασης με ταινία οξειδίου μετάλλου είναι σχεδόν παρόμοια με τις αντίστασεις με ταινία μετάλλου.Η κύρια διαφορά μεταξύ του αντίστασης με ταινία οξειδίου του μετάλλου και του αντίστασης με ταινία μετάλλου είναι το υλικό που χρησιμοποιείται για την κατασκευή του φιλμ.

Στους αντίστοιχους μεταλλικών ταινιών, το φιλμ κατασκευάζεται χρησιμοποιώντας τα μέταλλα όπως το νικέλιο χρώμιο, ενώ στους αντίστοιχους μεταλλικών ταινιών οξειδίου, το φιλμ κατασκευάζεται χρησιμοποιώντας το οξείδιο του μετάλλου όπως το οξείδιο του κασσίτερου.

Η αντίσταση με ταινία μεταλλικού οξειδίου κατασκευάζεται με επικάλυψη του κεραμικού πυρήνα με μεταλλικό οξείδιο, όπως οξείδιο του κασσίτερου.Η αντίσταση του φιλμ οξειδίου του μετάλλου εξαρτάται κυρίως από την ποσότητα οξειδίου του αντιμονίου που προστίθεται στο οξείδιο του κασσίτερου..

Το φιλμ που αποτελείται από οξείδιο του κασσίτερου και οξείδιο του αντιμονίου λειτουργεί ως αντίσταση στο ηλεκτρικό ρεύμα.Ο κεραμικός πυρήνας ενεργεί ως μονωτικό υλικό στο ηλεκτρικό ρεύμα.Ως εκ τούτου, ο κεραμικός πυρήνας δεν επιτρέπει τη θερμότητα να περάσει από αυτόν.

Τα μεταλλικά καπάκια είναι τοποθετημένα στα δύο άκρα του αντισταθμιστικού στοιχείου.Οι αντίστοιχοι ταινίας μεταλλικού οξειδίου είναι σε θέση να αντέχουν σε υψηλότερες θερμοκρασίες από τους αντίστοιχους ταινιών μεταλλικού και άνθρακα.

Στον αντίστατο με ταινία οξειδίου του μετάλλου, η επιθυμητή αντίσταση επιτυγχάνεται κόβοντας το φιλμ οξειδίου του μετάλλου με ελικοειδή τρόπο κατά μήκος του μήκους του.η κοπή της ταινίας οξειδίου του μετάλλου σταματάΤα λέιζερ χρησιμοποιούνται γενικά για να κόβουν το φιλμ του οξειδίου του μετάλλου με ελικοειδή τρόπο.

Η αντίσταση του αντίστασης ταινίας οξειδίου του μετάλλου εξαρτάται από την ποσότητα του προστιθέμενου οξειδίου του αντιμονίου, το πάχος του στρώματος ταινίας οξειδίου του μετάλλου και το πλάτος της ελικοειδούς ταινίας οξειδίου του μετάλλου
Η αντίσταση του αντίστοιχου φιλμ μεταλλικού οξειδίου εξαρτάται από την ποσότητα οξειδίου του αντιμονίου που προστίθεται στο οξείδιο του κασσίτερου, το πάχος του στρώματος φιλμ μεταλλικού οξειδίου,και το πλάτος της ελικοειδούς ταινίας οξειδίου του μετάλλου.
