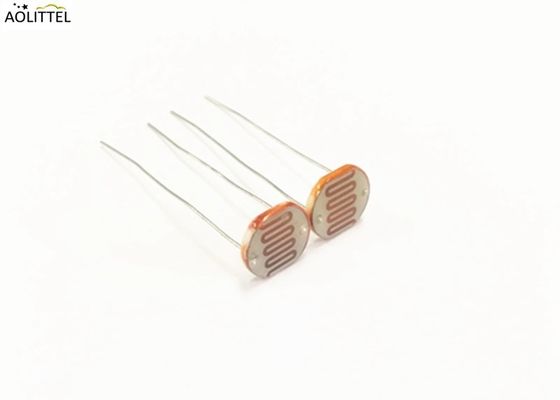

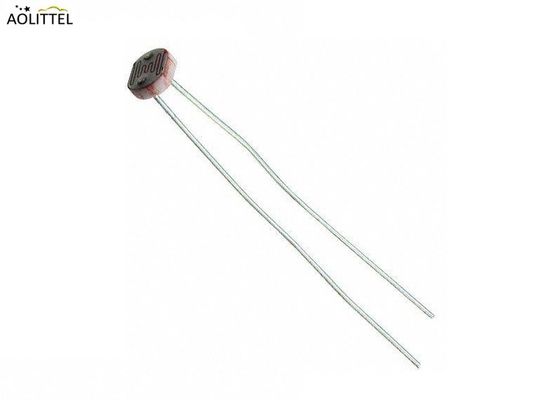

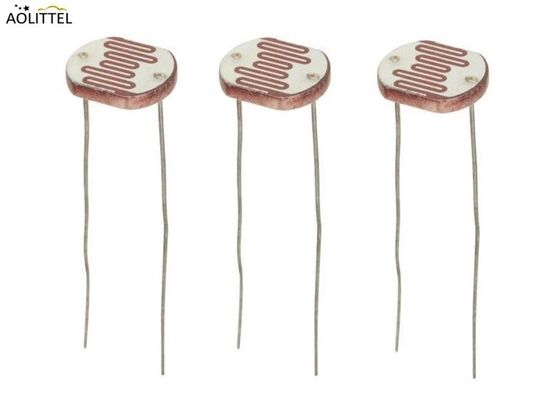

Εποξικό ντυμένο φωτοκύτταρο 11mm Photoresistor διαμέτρων ελαφρύς αισθητήρας GM11528 με την ελαφριά αντίσταση 10-20 KOhm

Φωτοκύτταρο επικαλυμμένο με επόξειο διαμέτρου 11 mm Φωτοαντιστάτης αισθητήρας φωτός GM11528 με αντίσταση φωτός 10-20 KOhm

Περιγραφή

Τα φωτοκύτταρα είναι αισθητήρες που σας επιτρέπουν να ανιχνεύσετε το φως.Είναι μικρά, φθηνά, χαμηλής κατανάλωσης, εύκολα στη χρήση και δεν φθαρούν.Για τον λόγο αυτό εμφανίζονται συχνά σε παιχνίδια, συσκευές και συσκευές.Οι κυψέλες CdS (κατασκευάζονται από θειικό κάδμιο), αντίστοιχες φωτεινής αντοχής (LDR) και φωτοαντίστοιχες.
Τα φωτοκύτταρα είναι βασικά ένας αντίστατος που αλλάζει την αντίσταση του (σε Ω Ω) ανάλογα με το πόσο.Κάθε αισθητήρας φωτοκύτταρα θα λειτουργήσει λίγο διαφορετικά από το άλλοΓια το λόγο αυτό, δεν πρέπει να χρησιμοποιούνται για να προσδιοριστούν με ακρίβεια τα επίπεδα φωτισμού σε lux ή millicandela.Αντί γι'αυτό, μπορείτε να περιμένετε να είστε σε θέση να καθορίσετε μόνο τις βασικές αλλαγές φωτός.
Για τις περισσότερες ευαίσθητες στο φως εφαρμογές, όπως: είναι φωτεινό ή σκοτεινό έξω, υπάρχει κάτι μπροστά από τον αισθητήρα (που θα μπλοκάρει το φως),Υπάρχει κάτι που διακόπτει μια ακτίνα λέιζερ;, ή "ποιο από τους πολλαπλούς αισθητήρες έχει το μεγαλύτερο φως που το χτυπάει", τα φωτοκύτταρα μπορεί να είναι μια καλή επιλογή!

Εφαρμογές

Φωτομετρία αυτοματισμού κάμερας
Ελέγχος της ηλιακής ακτινοβολίας σε εσωτερικούς χώρους
Βιομηχανικός έλεγχος
Οπτική λάμπα ελέγχου
Οπτική μουσική ελέγχου
Φωτοηλεκτρικός έλεγχος
Ανακοίνων
Οπτικός διακόπτης ελέγχου
Ηλεκτρονικά παιχνίδια
Ηλεκτρονική παροιμία

Χαρακτηριστικά

Επιτρεπόμενη διάσπαση ισχύος (PD):200 mW (Δείκτης άνω των 25 °C:10,0 mW/°C)
Μέγιστη εφαρμοζόμενη τάση (σε 25°C):200V DC ή AC
Περιοχή θερμοκρασίας περιβάλλοντος (TA) : -30 °C+70 °C
Αντίσταση φωτός σε 10lux: 10-20KΩ (2854k θερμοκρασία χρώματος) και 2 ώρες προ-φωτισμού σε 400-600 lux πριν από την αποστολή μηνυμάτων.)
Αντίσταση σκοτάδι 0Lux: 2MΩ · Πιο υψηλή φασματική ανταπόκριση: 560Nm

Εμφάνιση

Επικεφαλής του Διοικητικού Συμβουλίου Κατεβάστε________

Σημειώσεις:
1Για να αποφευχθούν οι ευαίσθητες στο φως αντίστοιχες στο υγρό, υψηλής θερμοκρασίας περιβάλλον διατήρηση.
2Η χρήση της διαδικασίας αυτή μείωσε όσο το δυνατόν περισσότερο το χρόνο συγκόλλησης.
3Σημειώνεται ότι η θέση συγκόλλησης με μόλυβδο πρέπει να είναι 3 mm από την κεραμική βάση (mm) ή περισσότερο.

Πώς να μετρήσετε το φως χρησιμοποιώντας ένα φωτοκύτταρο

Όπως είπαμε, η αντίσταση ενός φωτοκύτταρου αλλάζει καθώς το πρόσωπο εκτίθεται σε περισσότερο φως.Η αντίσταση πέφτει.Αυτό το γράφημα δείχνει κατά προσέγγιση την αντίσταση του αισθητήρα σε διαφορετικά επίπεδα φωτός.

Προϋποθέσεις δοκιμής

Μέγιστη εξωτερική τάση: Η μέγιστη τάση μπορεί να επιβληθεί σταθερά στα εξαρτήματα στο σκοτάδι.

Αντίσταση σκοτάδι:Η αντίσταση που λαμβάνεται από κλειστό το φως 10 lux για 10 δευτερόλεπτα.Η αντίσταση που λαμβάνεται μετά από 400-600lux φωτός για 2 ώρες, δοκιμή με το τυποποιημένο φως (CCT:2854K) 10 lux, λαμβάνεται η τιμή.

Γ Αξία: Η αναλογία λαμβάνεται από τη συνήθη αντίσταση σε φωτεινότητα 10 lux και σε φωτεινότητα 100 lux.

Λg (R10/R100)

γ= =Lg(R10/R100)

Lg (100/10)

R10、R100 η τιμή αντίστασης σε 10lux και 100 lux αντίστοιχα. (η ανοχή γ·s είναι ±0,1)

Μερικά βασικά δεδομένα

Αυτά τα στατιστικά είναι για το φωτοκύτταρο στο κατάστημα Adafruit το οποίο μοιάζει πολύ με το GM11528.Παρόλο που όλα λειτουργούν σχεδόν το ίδιοΑν υπάρχει ένα δελτίο δεδομένων, θα πρέπει να το ανατρέξετε.

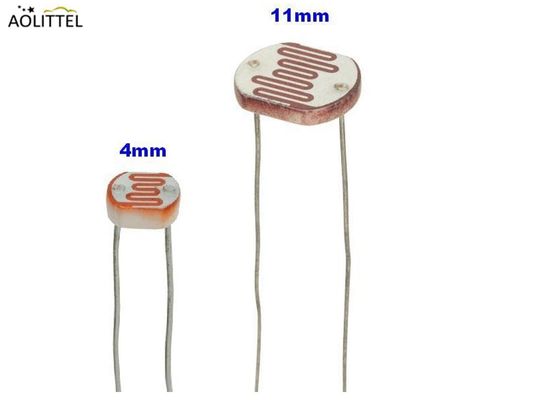

Μέγεθος: Στρογγυλό, διαμέτρου 11mm/0.4′′.
Πεδίο αντίστασης: 200KΩ (σκοτεινό) έως 10-20KΩ (10 lux φωτεινότητα)
Πεδίο ευαισθησίας: 560nm, τα κύτταρα CdS ανταποκρίνονται στο φως μεταξύ μήκους κύματος 400nm (violet) και 600nm (πορτοκαλί), με κορυφή περίπου 520nm (πράσινο).
Τροφοδότηση: 200VDC σχεδόν οτιδήποτε μέχρι 100V, χρησιμοποιεί λιγότερο από 1mA ρεύματος κατά μέσο όρο (εξαρτάται από την τάση τροφοδότησης)
Επιστολή δεδομένων βλέπε τίτλο
Δύο σημειώσεις εφαρμογής σχετικά με τη χρήση και την επιλογή των φωτοκύτταρων όπου σχεδόν όλα αυτά τα γραφικά είναι

Προσαρμοσμένο παράδειγμα

Προσαρμογή είναι διαθέσιμη με λεπτομερείς απαιτήσεις!
