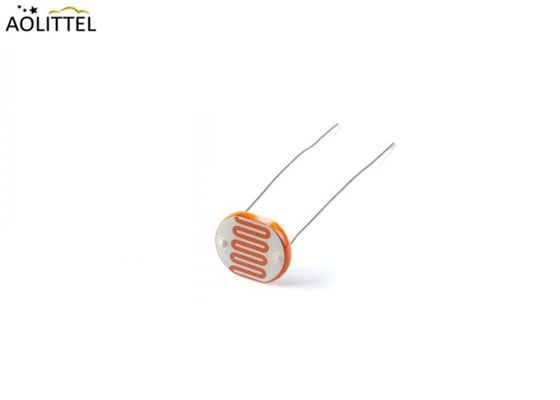

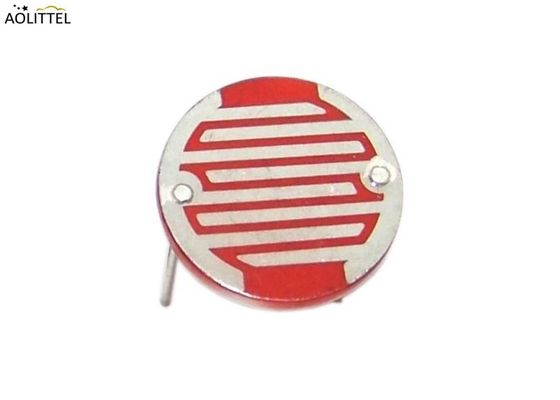

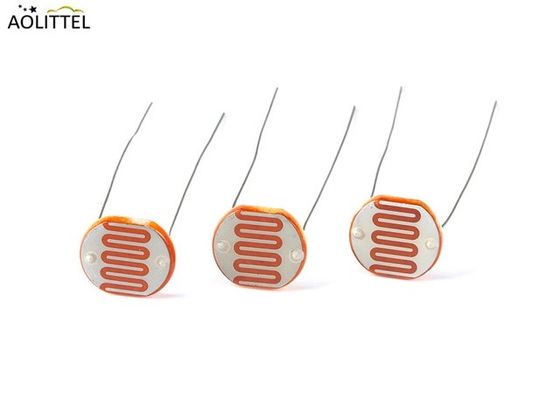

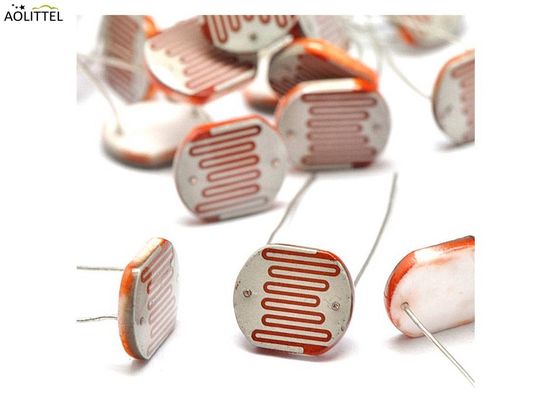

ελαφρύς εξαρτώμενος αντιστάτης GM12528 10-20K LDR 12mm ντυμένος πλαστικό για τον ελαφρύ έλεγχο

12mm πλαστικό επικαλυμμένο LDR φωτεινός αντίσταση GM12528 10-20K για τον έλεγχο του φωτός

Κύκλοι βασισμένοι σε LDR

Ο σκοτεινός διακόπτης με βάση το Arduino
Ενεργοποιημένος διακόπτης φωτός με χρήση LM555 & LDR

Πλεονεκτήματα του LDR

Χαμηλό κόστος & εύκολη διαθεσιμότητα
Εύκολο στη χρήση.

Μειονεκτήματα του LDR

Αργός χρόνος απόκρισης σε σύγκριση με τις φωτοδιόδους.

Ηλεκτρονικές επιδόσεις

Επικεφαλής του Δικαστηρίου Κατεβάστε________

Διάσταση

μονάδα: mm

Περιγραφή

Ένας από τους πιο συνηθισμένους τύπους και οικονομικά αποδοτικούς τύπους αισθητήρων φωτός είναι ένας αντίστατος που εξαρτάται από το φως που συντομογραφείται ως LDR.Ένα LDR ονομάζεται επίσης φωτοαντίσταση ή φωτοκύτταροΗ αντίσταση του LDR μπορεί να είναι λίγα Mega Ohms (MΩ) σε σκοτεινές συνθήκες.Και σε φωτεινή κατάσταση η αντίσταση μπορεί να είναι αρκετές εκατοντάδες Ωμ.Τα LDR είναι λιγότερο ευαίσθητα στο φως σε σύγκριση με τα φωτοτρονιστόρια ή τις φωτοδιόδους..Το ZigZag Pattern του LDR στο κεραμικό υπόστρωμα αυξάνει την σκοτεινή αντίσταση.

Η αντίσταση της LDR μπορεί να μετρηθεί πολύ εύκολα συνδέοντας απλά τα δύο τερματικά της LDR σε ένα πολυμετρικό και ρυθμίζοντας το πολυμετρικό στη λειτουργία αντίστασης.Τώρα όταν αλλάζετε την ένταση του φωτός που πέφτει στο LDR μπορείτε να δείτε την αντίσταση να ποικίλλειΤο LDR είναι διαθέσιμο σε διάφορα μεγέθη, π.χ. LDR 5 mm και LDR 12 mm όπου το υπόστρωμα του LDR είναι 5 mm και 12 mm, αντίστοιχα.

Η αντίσταση του LDR μπορεί να είναι διαφορετική για διαφορετικούς LDR και εξαρτάται από το ευαίσθητο στο φως υλικό που χρησιμοποιείται για την κατασκευή του.Πολλά διαφορετικά υλικά χρησιμοποιούνται ως υπόστρωμα ημιαγωγών για διαφορετικές εφαρμογέςΓια τη μέση περιοχή του υπέρυθρου φάσματος χρησιμοποιούνται θειικό μολύβι (PbS) και αντιμονικό ίνδιο (InSb). Για την υπέρυθρη περιοχή που χρησιμοποιείται στην υπέρυθρη αστρονομία και την υπέρυθρη φασματοσκόπηση χρησιμοποιούνται φωτοδιαγωγείς Ge:Cu.Και το πιο συχνά χρησιμοποιούμενο είναι το θειικό κάδμιο (CdS) επειδή είναι φθηνό και είναι ευαίσθητο στο εύρος μήκους κύματος από 400nm ∼ 850nm i- δηλαδή το ορατό φάσμα.

Το CdS LDR είναι ένας αισθητήρας πολύ χαμηλού κόστους και χρησιμοποιείται σε πολλές καθημερινές εφαρμογές που κυμαίνονται από την ενεργοποίηση / απενεργοποίηση φώτων δρόμου, διακόπτη νυχτερινής αυγής, φώτα έκτακτης ανάγκης LED έως μετρητές φωτός κάμερας.

Σύνδεσμος διασύνδεσης για LDR

Η έξοδος του LDR είναι αντίσταση, επομένως δεν μπορεί να συνδεθεί απευθείας σε οποιοδήποτε ADC.Μπορείτε να δείτε ένα απλό κύκλωμα διαχωριστή τάσης του οποίου η τάση εξόδου είναι ανάλογη με την ένταση του φωτός που πέφτει στο LDRΑυτή η τάση εξόδου μπορεί στη συνέχεια να δοθεί απευθείας σε ένα ADC για τη μέτρηση της έντασης του φωτός ή σε ένα κύκλωμα συγκριτή.

Vout= Vin x (R1/(R1+RLDR))
Vout = τάση εξόδου του διαμεριστή τάσης
Το VIN = Η τάση εισόδου του διαχωριστή τάσης στην κατάσταση μας είναι 5 V
RLDR= Αντίσταση του LDR
