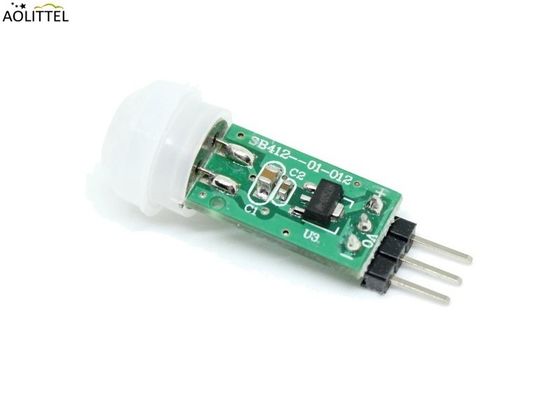

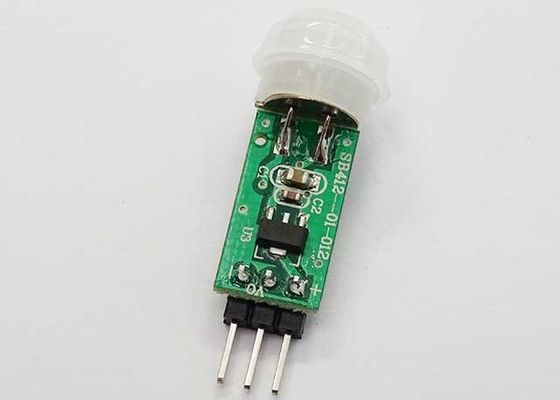

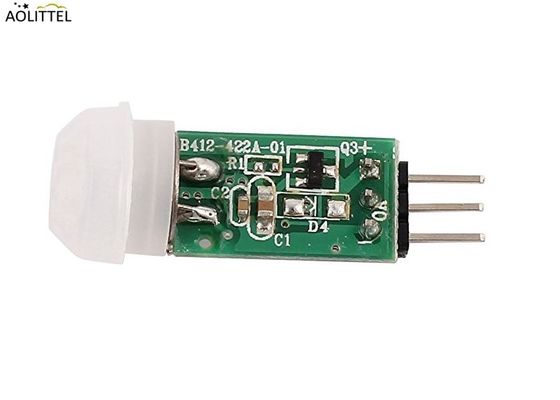

3m5m μικροσκοπικός ελεγκτών PIR Dectector αισθητήρας κινήσεων ενότητας παθητικός υπέρυθρος SB412 με τον αντιστάτη PCB φακών Fresnel

3m-5m Μικροσκοπικός ελεγκτής Μονάδα ανίχνευσης PIR Παθητικός υπέρυθρος αισθητήρας κίνησης SB412 με φακό Fresnel Αντίσταση PCB

Βασικές παραμέτρους

Γενικά

SB412Aείναι η πιο πρόσφατη ψηφιακή μονάδα αισθητήρα που βασίζεται στον ψηφιακό αισθητήρα AM412.
Φρέσνελ φακό, PCB, και λίγη αντίσταση

Επικεφαλής του Δικαστηρίου Κατεβάστε________

Πληροφορίες για το φακό

Διάμετρος φακού: 13,6 mm (προεπιλεγμένη), γωνία ανίχνευσης ≤ 100°, εύρος ανίχνευσης < 5M.

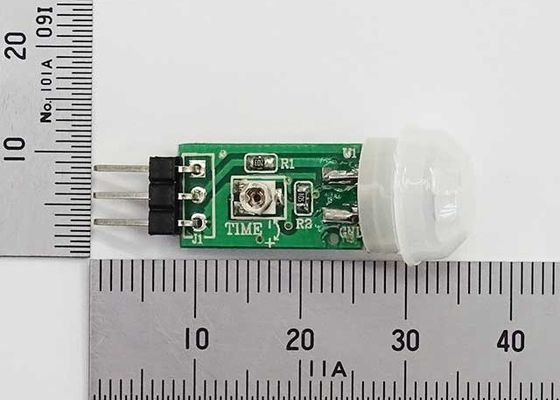

Μικρό μέγεθος

Σχεδιακό διάγραμμα

Σημείωση για την αίτηση

Λειτουργίες:
1. DC-INPUT: τάση λειτουργίας ή τάση τροφοδοσίας εισόδου (περίοδος DC 3V-12V)
2. VOUT:Πίνακας εξόδου σήματος: σήμα υψηλού επιπέδου 3V·Σε κατάσταση αναμονής 0V
VOoutput μπορεί να είναι το ίδιο με DC-Input προσθέτοντας κάποια στοιχεία
3. Ρυθμισμός χρόνου καθυστέρησης: ο προεπιλεγμένος χρόνος καθυστέρησης είναι 10s, μπορεί να ρυθμιστεί αλλάζοντας αντίσταση (βλ. παρακάτω φόρμα προσαρμογής χρόνου καθυστέρησης)

Προσαρμογή χρόνου καθυστέρησης

"Τι είναι ένας αισθητήρας PIR;"

Οι αισθητήρες PIR σας επιτρέπουν να αισθανθείτε την κίνηση, σχεδόν πάντα χρησιμοποιούνται για να ανιχνεύσουν αν ένας άνθρωπος έχει κινηθεί μέσα ή έξω από την περιοχή των αισθητήρων.Για το λόγο αυτό, βρίσκονται συνήθως σε συσκευές και συσκευές που χρησιμοποιούνται στα σπίτια ή στις επιχειρήσεις.Συχνά αναφέρονται ως αισθητήρες PIR, "Παθητικό υπέρυθρο", "Πυροηλεκτρικοί" ή "IR motion".

Τα PIR είναι βασικά κατασκευασμένα από έναν πυροηλεκτρικό αισθητήρα (που μπορείτε να δείτε παραπάνω όπως το στρογγυλό μεταλλικό δοχείο με έναν ορθογώνιο κρύσταλλο στο κέντρο), ο οποίος μπορεί να ανιχνεύσει επίπεδα υπέρυθρης ακτινοβολίας.Όλα εκπέμπουν κάποια χαμηλή ακτινοβολία.Ο αισθητήρας σε έναν ανιχνευτή κίνησης χωρίζεται στα δύο.Ο λόγος γι 'αυτό είναι ότι ψάχνουμε για να ανιχνεύσουμε την κίνηση (αλλαγή) όχι μέσο IR επίπεδαΑν το ένα μισό βλέπει περισσότερη ή λιγότερη υπέρυθρη ακτινοβολία από το άλλο, η έξοδος θα κυμαίνεται ψηλά ή χαμηλά.

Μαζί με τον πυροηλεκτρικό αισθητήρα είναι ένα μάτσο υποστηρικτικών κυκλωμάτων, αντίστασης και πυκνότητας.Αναμφίβολα ένα πολύ φθηνό τσιπ.Αυτό το τσιπ παίρνει την έξοδο του αισθητήρα και κάνει κάποια μικρή επεξεργασία σε αυτό για να εκπέμψει έναν ψηφιακό παλμό εξόδου από τον αναλογικό αισθητήρα.

Για πολλά βασικά έργα ή προϊόντα που πρέπει να ανιχνεύσουν πότε ένα άτομο έχει φύγει ή έχει εισέλθει στην περιοχή, ή έχει πλησιάσει, οι αισθητήρες PIR είναι υπέροχοι.έχουν ευρύ φάσμα φακώνΣημειώστε ότι οι PIRs δεν θα σας πουν πόσοι άνθρωποι είναι γύρω ή πόσο κοντά είναι στον αισθητήρα.Ο φακός είναι συχνά σταθερός σε μια ορισμένη σάρωση και απόσταση (αν και μπορεί να χακαριστεί κάπου) και επίσης μερικές φορές ενεργοποιούνται από κατοικίδια ζώα.Ο πειραματισμός είναι το κλειδί!
