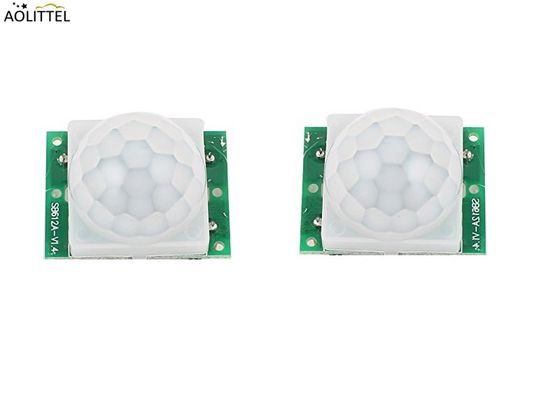

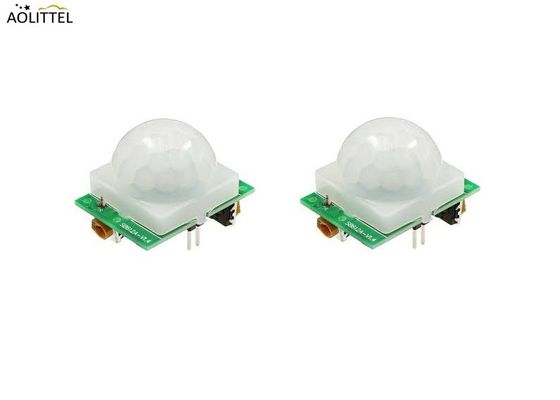

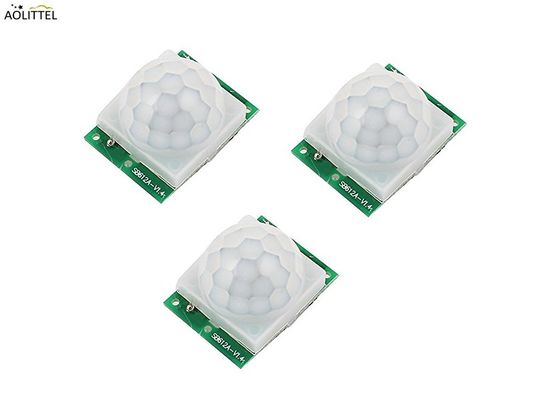

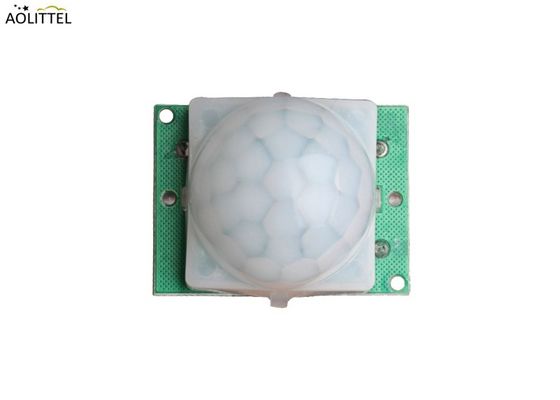

Ρυθμιζόμενος ανιχνευτής χαμηλού θορύβου ανθρώπινου σώματος Μονάδα PIR SB612 με απόσταση αισθητήρα 10m Γωνία ανίχνευσης 120 μοίρες
Περιγραφή
Το SB612A είναι μια πυροηλεκτρική μονάδα αισθητήρα που αναπτύχθηκε για την ανίχνευση του ανθρώπινου σώματος.
Ο αισθητήρας PIR σε συνδυασμό με φακό φρέσνελ που είναι τοποθετημένος σε ένα συμπαγές PCB, και περιορισμένα εξαρτήματα για
Ο χρόνος καθυστέρησης, το lux είναι ρυθμιζόμενο.
Επικεφαλής του Δικαστηρίου
Κατεβάστε________
Χαρακτηριστικά
| Τύπος: |
SB612 |
| Μέγεθος: |
32*24mm |
| Τρόπος τροφοδοσίας: |
DC3V ~ 15V |
| Τρέχουσα αποχέτευση: |
< 20μA |
| Η τάση εξόδου: |
Εισαγωγή: 3V ~ 15V Έκδοση:3.3V |
| Χρόνος καθυστέρησης: |
Χρόνος καθυστέρησης, ευαισθησία, ρυθμιζόμενο φωτισμό |
| Επιχείρηση Temperaute: |
-20°C~60°C |
| Αισθητήρας υπέρυθρου: |
Διπλό στοιχείο, χαμηλός θόρυβος, υψηλή ευαισθησία |
| Αισθητήρας φωτός: |
CdS ((Μπορεί να προστεθεί κατά την απαίτηση του πελάτη) |
| Επεξεργασία TTL: |
Η έξοδος TTL μπορεί να συνδεθεί απευθείας με μικροελεγκτή ή λογική συσκευή |
| Αισθησία: |
Υψηλή ευαισθησία |
Σχεδιακό διάγραμμα
Δακτυλίδια
Διάμετρος φακού: 24 mm (προεπιλεγμένη), γωνία ανίχνευσης ≤ 120°, εύρος ανίχνευσης < 10M.
Μέγεθος (μονάδα: mm)
Οδηγός εφαρμογής
Λειτουργίες:
1. DC-INPUT: τάση τροφοδοσίας (DC3.0V-12V)
2Δοκιμή: δοκιμαστική καρφίτσα για έξοδο.
3. LOAD+: άνοδος φορτίου. LOAD-: κάθοδος φορτίου.
Το μέγιστο ρεύμα με φορτίο είναι 100mA.
4- Ρυθμίσεις Lux.
5. DELAY_TIME: ρύθμιση του χρόνου καθυστέρησης.
Ρυθμίσεις παραμέτρων
1Η τάση εισόδου και το ρεύμα ακινητοποίησης
Η μονάδα πρέπει να προσθέσει ένα LDO.
2. Ρυθμίσεις ευαισθησίας
Μια τάση που εφαρμόζεται στην είσοδο SENS καθορίζει το κατώτατο όριο που χρησιμοποιείται για την ανίχνευση ενός σήματος PIR μεταξύ του PIRIN
και εισόδους NPIPIN.Το VSS επιλέγει την ελάχιστη κατώτατη τάση.Οποιαδήποτε τάση άνω του VDD/4 θα επιλέγει
το μέγιστο κατώτατο όριο, το οποίο είναι η λιγότερο ευαίσθητη ρύθμιση για την ανίχνευση σήματος PIR.
3. Ρυθμίσεις φωτός
Όταν η τάση OEN από χαμηλή σε υψηλή,όταν είναι υψηλότερη από 0,4DD ((1,2V),ενεργοποιήστε την έξοδο.
από υψηλή σε χαμηλή, όταν χαμηλότερη 0.2VDD ((0.6V), απενεργοποιήστε την έξοδο Vout.
4. Προσαρμογή χρόνου καθυστέρησης
| Βήμα |
Η τάση του κέντρου ONTIME (V) |
Προς το παρόν. |
Τετάρτη |
Τραβήξτε
αντίσταση |
Τραβήξτε κάτω
αντίσταση |
| (VDD*(Βήμα*2) +3)/128 |
(Τυπικό) |
(VDD=3V) |
| 0 |
3/128 ή χαμηλότερα |
2.3 |
0 |
ΟΧΙ |
0R |
| 1 |
(VDD*2+3)/128 |
4.7 |
0.07 |
1M |
24 χλμ. |
| 2 |
(VDD*4+3)/128 |
7 |
0.117 |
1M |
39 χλμ. |
| 3 |
(VDD*6+3)/128 |
9.4 |
0.164 |
1M |
56 χλμ. |
| 4 |
(VDD*8+3)/128 |
18.7 |
0.21 |
1M |
75 χιλιάρικα. |
| 5 |
(VDD*10+3)/128 |
37 |
0.257 |
1M |
91 χιλιάρικα. |
| 6 |
(VDD*12+3)/128 |
56 |
0.304 |
1M |
110 χιλιάρικα. |
| 7 |
(VDD*14+3)/128 |
1 λεπτό και 15 δευτερόλεπτα |
0.351 |
1M |
130 χιλιάρικα. |
| 8 |
(VDD*16+3)/128 |
2 λεπτά 30 δευτερόλεπτα |
0.398 |
1M |
150 χιλιάρικα. |
| 9 |
(VDD*18+3)/128 |
Πέντε λεπτά. |
0.445 |
1M |
174 χιλιάρικα. |
| 10 |
(VDD*20+3)/128 |
7 λεπτά και 29 δευτερόλεπτα |
0.492 |
1M |
200 χιλιάρικα. |
| 11 |
(VDD*22+3)/128 |
9 λεπτά και 59 δευτερόλεπτα |
0.539 |
1M |
220 χιλιάρικα. |
| 12 |
(VDD*24+3)/128 |
19 λεπτά 58 δευτερόλεπτα |
0.585 |
1M |
240 χιλιάρικα. |
| 13 |
(VDD*26+3)/128 |
39 λεπτά 56 δευτερόλεπτα |
0.632 |
1M |
270 χιλιάρικα. |
| 14 |
(VDD*28+3)/128 |
59 λεπτά 25 δευτερόλεπτα |
0.679 |
1M |
294 χλμ. |
| 15 |
(VDD*30+3)/128 ή υψηλότερο |
1 ώρα 20 λεπτά |
3 |
0R |
ΟΧΙ |
Σημείωση
Λόγω της υψηλής ευαισθησίας της συσκευής αισθητήρα PIR, δεν συνιστάται η χρήση της μονάδας στις ακόλουθες περιπτώσεις:
ή παρόμοια κατάσταση.
Α) στις ραγδαίες περιβαλλοντικές αλλαγές
Β) σε ισχυρό σοκ ή δονήματα
Γ) σε ένα μέρος όπου υπάρχουν υλικά που εμποδίζουν (π.χ. γυαλί) το οποίο δεν μπορεί να περάσει το IR μέσα σε
περιοχή ανίχνευσης.
D) έκθεση σε άμεση ηλιακή ακτινοβολία
Ε) εκτίθενται στον άμεσο άνεμο από θερμοσίφωνα ή κλιματιστικό
