Χαρακτηριστικά

Προδιαγραφές

Ονομασία: Αντιστάτης πληγών καλωδίων

Κατηγορία ισχύος: 0.25W~10W

Αξία αντίστασης: 0.1-1000 ωμ (E24)

Ανεκτικότητα: Φ: ±1% Γ: ±2% J: ±5%

Πακέτο: Ταινία ή όγκος

Σχηματισμός: Οριζόντια/Κοντά

Temp. Συντελεστής: ±350PPM/°C

Θερμοκρασία λειτουργίας: -55℃~ +155℃

Επισημαίνω:

αισθητήρας ανιχνευτών φλογών

η επιφάνεια τοποθετεί τη θερμική θρυαλλίδα

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Αριθμό μοντέλου: KNP

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Ταινία (προεπιλογή) ή όγκος

Χρόνος παράδοσης: 2 εβδομάδες

Όροι πληρωμής: T / T

Δυνατότητα προσφοράς: 10KKPCS το μήνα

Εκθεσιακός χώρος

Το πυρίμαχο Non-Inductive τηκτό καλώδιο KNP 0.25-10W πληγώνει τον αντιστάτη 0.1-1000 ωμ ±5% με το μικρότερο μέγεθος διαθέσιμο

Περιγραφή προϊόντων

Αντιφλεγμονώδης μη επαγωγική αντίσταση περιτυλιγμένου καλωδίου 0,25-10W 0,1-1000 Ohm ±5% με μικρότερο διαθέσιμο μέγεθος

ΕΙΣΑΓΩΓΗ

Για να τυλίγετε τον αλκαλικό λιγότερο κεραμικό πυρήνα με σύρμα αντίστασης από κράμα μετάλλων και επίστρωση με ρητίνη πυριτίου που κάνει την συρμάτινη αντίσταση σειράς KNP
Μικρό σε μέγεθος συγκριτικά από άλλου είδους αντίσταση
Ηλεκτρική και Μηχανική σταθερότητα και υψηλή αξιοπιστία

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Υψηλά σταθερά χαρακτηριστικά παλμού!
Ικανοποιήστε τις απαιτήσεις JIS-C-5201!
Σούπερ απαγωγή θερμότητας!
Χαμηλό θόρυβο!
Καμία ετήσια αλλαγή στην τιμή αντίστασης!
Διατίθενται ειδική αυστηρή ανοχή κατόπιν αιτήματος

Εξωτερικές διαστάσεις (Μονάδα: mm)

τύπου P

Η 5η χρωματική ζώνη. Πληκτρολογήστε KNP σε 'Μαύρο', Πληκτρολογήστε NKNP σε 'Πράσινο'

Τύπος		Διαστάσεις
Κανονικό μέγεθος	Μικρό Μέγεθος	I±2,0	L±1,0	ψΔ	ψd±0,05	H±2,0
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	60	9.0	3,2±0,5	0,50	28
KNP1W, NKNP1W	KNP2WS,NKNP2WS	60	11.5	4,5±1,0	0,68	25
KNP1W, NKNP1W	KNP2WS,NKNP2WS	73	11.5	4,5±1,0	0,68	31
KNP2W, NKNP2W	KNP3WS,NKNP3WS	60	15.5	5,0±1,0	0,68	23
KNP2W, NKNP2W	KNP3WS,NKNP3WS	81	15.5	5,0±1,0	0,68	33
KNP3W, NKNP3W	KNP5WS, NKNP5WS	94	17.5	6,0±1,0	0,68	38
KNP5W,NKNP5W		94	24.5	8,0±1,0	0,68	35

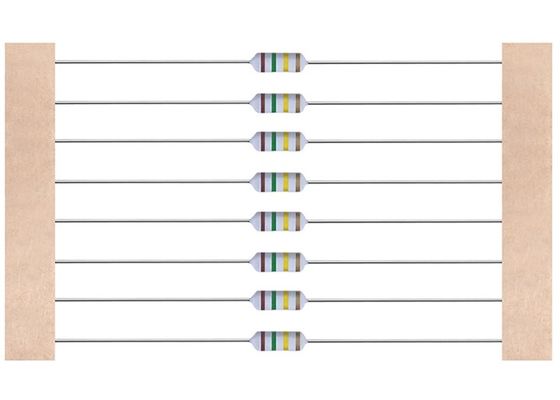

Αξονική ταινία μολύβδου

Τύπος Txx

Το πυρίμαχο Non-Inductive τηκτό καλώδιο KNP 0.25-10W πληγώνει τον αντιστάτη 0.1-1000 ωμ ±5% με το μικρότερο μέγεθος διαθέσιμο 1

Τύπος

Taping

Διαστάσεις

Κανονικό μέγεθος

Μικρό Μέγεθος

μεγάλο

L1-L2

Μέγ.

μι

Μέγ.

μικρό

Μέγ.

KNP 1/2W

KNP 1WS

Τ52

9,0±1,0

52±1,0

5±0,5

1.0

6±0,5

1.2

3.0

0,6

0,5

KNP 1W

KNP 2WS

Τ52

11,5±1,0

52±1,0

5±0,5

1.0

6±0,5

1.2

3.0

0,6

0,5

Τ66

11,5±1,0

66±1,0

5±0,5

1.0

6±0,5

1.2

3.0

0,6

0,5

KNP2W

KNP 3WS

Τ52

15,5±1,0

52±1,0

10±0,5

1.0

6±0,5

1.2

3.0

0,6

0,5

Τ73

15,5±1,0

73±1,0

10±0,5

1.0

6±0,5

1.2

3.0

0,6

0,5

KNP3W

KNP5WS

Τ84

17,5±1,5

84±1,0

10±0,5

1.0

6±0,5

1.2

3.0

0,6

0,5

KNP5W

Τ84

24,5±1,0

84±1,0

10±0,5

1.0

6±0,5

1.2

3.0

0,6

0,5

Τύπος MB & Τύπος M & Τύπος MK

Watts	Διαστάσεις (mm)
Watts	ρε	μεγάλο	P±1,0	H1±1,0	H2±0,5	t±0,15	qΜέγ
1/2w,1ws	3,2±0,5	9,0±1,0	12,5/15	10.5	4.5	1.2	3
1w,2ws	4,5±1,0	11,5±1,0	15	10.5	4.5	1,25	3
2w,3ws	5,0±1,0	15,5±1,0	20	10.5	4.5	1,25	3
3W5WS	6,0±1,0	17,5±1,0	25	10.5	4.5	1,25	3
5W	8,0±1,0	24,5±1,0	30	10.5	4.5	1,25	3

Watts	Διαστάσεις (mm)
Watts	ΦΔ	μεγάλο	P±1,0	H±1,0
1/2w,1ws	3,5±0,5	9,0±1,0	12,5/15	10
1w,2ws	4,5±1,0	11,5±1,0	15	10
2w,3ws	5,0±1,0	15,5±1,0	20	10
3w	6,0±1,0	17,5±1,0	25	10
5w	8,0±1,0	24,5±1,0	30	10

Το πυρίμαχο Non-Inductive τηκτό καλώδιο KNP 0.25-10W πληγώνει τον αντιστάτη 0.1-1000 ωμ ±5% με το μικρότερο μέγεθος διαθέσιμο 4

Watts	Διαστάσεις (mm)
Watts	ρε	μεγάλο	P±1,0	H±1,0	H1±1,0
1/2w,1ws	3,2±0,5	9,0±1,0	12.5	10	4.5
1w,2ws	4,5±1,0	11,5±1,0	15	10	4.5
2w,3ws	5,0±1,0	15,5±1,0	20	10	4.5
3W5WS	6,0±1,0	17,5±1,0	25	10	4.5

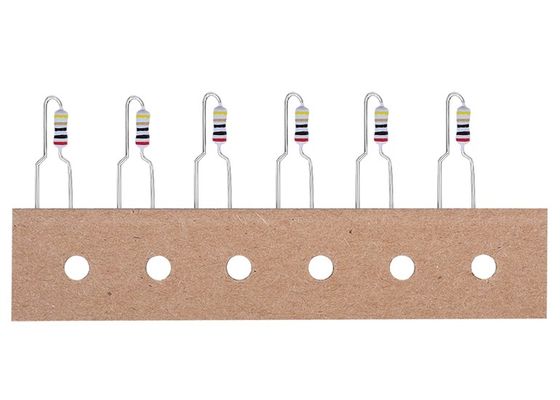

Τύπος F &FK2Type&FKK Τύπος

φά

Το πυρίμαχο Non-Inductive τηκτό καλώδιο KNP 0.25-10W πληγώνει τον αντιστάτη 0.1-1000 ωμ ±5% με το μικρότερο μέγεθος διαθέσιμο 5

Watts	Διαστάσεις (mm)
Watts	ΦΔ	μεγάλο	P±2,0	E Max	H±1,0
1/2w,1ws	3,2±0,5	9,0±1,0	6	3.5	5-8
1w,2ws	4,5±1,0	11,5±1,0	8	3.5	5-8
2w,3ws	5,0±1,0	15,5±1,0	8	3.5	5-8
3w	6,0±1,0	17,5±1,0	8	3.5	5-8

FK2

Το πυρίμαχο Non-Inductive τηκτό καλώδιο KNP 0.25-10W πληγώνει τον αντιστάτη 0.1-1000 ωμ ±5% με το μικρότερο μέγεθος διαθέσιμο 6

Watts	Διαστάσεις (mm)
Watts	ΦΔ	μεγάλο	P±2,0	E Max	H±1,0
1/2w,1ws	3,2±0,5	9,0±1,0	6	3.5	5-8
1w,2ws	4,5±1,0	11,5±1,0	8	3.5	5-8
2w,3ws	5,0±1,0	15,5±1,0	8	3.5	5-8
3w	6,0±1,0	17,5±1,0	8	3.5	5-8

FKK

Το πυρίμαχο Non-Inductive τηκτό καλώδιο KNP 0.25-10W πληγώνει τον αντιστάτη 0.1-1000 ωμ ±5% με το μικρότερο μέγεθος διαθέσιμο 7

Watts	Διαστάσεις (mm)
Watts	ΦΔ	μεγάλο	P±1,0	E Max	H1±1,0	Η2±1,0
1/2w,1ws	3,2±0,5	9,0±1,0	5-7	3.5	8	4.5
1w,2ws	4,5±1,0	11,5±1,0	5-9	3.5	8	4.5
2w,3ws	5,0±1,0	15,5±1,0	5-9	3.5	8	4.5
3w	6,0±1,0	17,5±1,0	5-10	3.5	8	4.5

Συσκευασία ταινίας σε κουτί (Συσκευασία πυρομαχικών) Μέγεθος και ποσότητα κουτιού συσκευασίας

Τύπος		Μορφή	Ποσότητα	Διαστάσεις (mm)
Κανονικό μέγεθος	Μικρό Μέγεθος	Μορφή	Ποσότητα	μεγάλο	W	H
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	Τ52	2000 ΤΕΜ	260	80	85
KNP1W, NKNP1W	KNP2WS, NKNP2WS	Τ52	1000 ΤΕΜ	260	80	85
KNP1W, NKNP1W	KNP2WS, NKNP2WS	Τ67	1000 ΤΕΜ	260	85	92
KNP2W, NKNP2W	KNP3WS, NKNP3WS	Τ52	1000 ΤΕΜ	260	80	100
KNP2W, NKNP2W	KNP3WS, NKNP3WS	Τ73	1000 ΤΕΜ	260	95	92
KNP3W, NKNP3W	KNP5WS, NKNP5WS	Τ84	500 ΤΕΜ	260	110	75
KNP5W,NKNP5WS		Τ84	250 ΤΕΜ	260	110	75

Ογκος

Τύπος		Μορφή	Ποσότητα	Διαστάσεις (mm)
Κανονικό μέγεθος	Μικρό Μέγεθος	Μορφή	Ποσότητα	μεγάλο	W	H
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	Π	5000 ΤΕΜ	240	140	76
KNP1/2W, NKNP1/2W	KNP1WS, NKNP1WS	Γείσο	5000 ΤΕΜ	240	140	76
KNP1W, NKNP1W	KNP2WS, NKNP2WS	Π	2000 ΤΕΜ	240	140	76
KNP1W, NKNP1W	KNP2WS, NKNP2WS	Γείσο	2000 ΤΕΜ	240	140	76
KNP2W, NKNP2W	KNP3WS, NKNP3WS	Π	2000 ΤΕΜ	240	140	76
KNP2W, NKNP2W	KNP3WS, NKNP3WS	Γείσο	2000 ΤΕΜ	240	140	76
KNP3W,NKNP3W	KNP5WS, NKNP5WS	Π	100 ΤΕΜ	240	140	76
KNP3W,NKNP3W	KNP5WS, NKNP5WS	Γείσο	250 ΤΕΜ	240	140	76
KNP5W,NKNP5WS		Π	50 ΤΕΜ	240	140	76
KNP5W,NKNP5WS		Γείσο	50 ΤΕΜ	240	140	76

Ονομαστική ισχύς

Η ονομαστική ισχύς είναι η μέγιστη ισχύς που μπορεί να φορτωθεί συνεχώς σε καθορισμένη θερμοκρασία περιβάλλοντος

70℃, ως Πίνακας-1, ωστόσο όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 70℃

Τύπος		Ονομαστική ισχύς	Αντοχή σε διηλεκτρικό δυναμικό	Αντίσταση KNP Εύρος (Ω)	Αντίσταση NKNP Εύρος (Ω)
Κανονικό μέγεθος	KNP1/2W, NKNP1/2W	0,5W	300V	0,05Ω~1KΩ	0,1Ω~680Ω
	KNP1W, NKNP1W	1W	350V
	KNP2W, NKNP2W	2W	350V
	KNP3W, NKNP3W	3W	400V
	KNP5W, NKNP5W	5W	400V
Μικρό μέγεθος	KNP1WS, NKNP1WS	1W	300V	0,05Ω~1KΩ	0,1Ω~680Ω
	KNP2WS, NKNP2WS	2W	350V
	KNP3WS, NKNP3WS	3W	350V
	KNP5WS, NKNP5WS	5W	400V

Κωδικός χρώματος

Χρώμα	1^αγεικόνα	2^ndεικόνα	Πολλαπλασιαστής	Ανοχή	Διακρίνω
Μαύρος	0	0	10⁰		Πληκτρολογήστε KNP σε «Μαύρο», Πληκτρολογήστε NKNP με «Πράσινο».
Καστανός	1	1	10¹	±1%(F)
Κόκκινος	2	2	10²	±2%(G)
Πορτοκάλι	3	3	10³
Κίτρινος	4	4	10⁴
Πράσινος	5	5	10⁵
Μπλε	6	6	10⁶
Βιολέτα	7	7	10⁷
Γκρί	8	8
Λευκό	9	9
Χρυσός			10^-1	±5%(J)
Ασήμι			10^-2	±10%(K)
Πεδιάδα

Το πυρίμαχο Non-Inductive τηκτό καλώδιο KNP 0.25-10W πληγώνει τον αντιστάτη 0.1-1000 ωμ ±5% με το μικρότερο μέγεθος διαθέσιμο 8

Κατασκευή

Το πυρίμαχο Non-Inductive τηκτό καλώδιο KNP 0.25-10W πληγώνει τον αντιστάτη 0.1-1000 ωμ ±5% με το μικρότερο μέγεθος διαθέσιμο 9

ΟΧΙ	Είδος	Υλικό
1	Κεραμικός πυρήνας	Χρησιμοποιείται κεραμικό υψηλής αλουμίνας.
2	Στοιχείο αντίστασης	Το στοιχείο αντίστασης θα αποτελείται από σύρμα αντίστασης (Παράδειγμα:CN49W Φ1,0mm) .
3	Τερματικό	Σιδερένιο καπάκι από κονσέρβες.
4	Σύνδεση	Το σύρμα μολύβδου, το οποίο είναι επιμεταλλωμένο με συγκόλληση, θα τοποθετηθεί στα καπάκια με διαδικασία συγκόλλησης.
5	Μολύβδινο σύρμα	Συγκολλημένο ή επικασσιτερωμένο ανόπτη σύρμα.
6	Τελειώνοντας τη ζωγραφική	Χρησιμοποιείται ρητίνη πυριτίου. Συμφωνεί με την προδιαγραφή UL-94V-0 Μη εύφλεκτο.
7	Ενδειξη	Κωδικός χρώματος.

Χαρακτηριστικά

Είδος

Εκτέλεση

Μέθοδοι δοκιμής (Συμμορφώνονται με το JIS C 5202)

Θερμοκρασία
Συντελεστής

±350 PPM/℃
(±500PPM/℃＜1Ω)

Συμμορφωθείτε με την 5.2
R₁-Ρ
------------- x 10^{6 PPM/C}
R₀(Τ₁-Τ₀)

R₀:Τιμή αντίστασης σε θερμοκρασία δωματίου.( T₀).

R₁:Τιμή αντίστασης σε θερμοκρασία δωματίου συν 100℃(Τ₁)

Σύντομος χρόνος
παραφορτώνω

Εντός ±(2%+0,05Ω).

Δεν υπάρχουν ενδείξεις μηχανικής βλάβης.

Συμμορφωθείτε με το 5.5
Ονομαστική τάση × 2,5 φορές, 5 δευτερόλεπτα

Αλλά να μην υπερβαίνει τη μέγιστη τάση υπερφόρτωσης.
(Βλέπε πίνακα-1)

Είδος

Εκτέλεση

Μέθοδοι δοκιμής (Συμμορφώνονται με το JIS C 5202)

Μόνωση
Αντίσταση

10⁴MΩ ή περισσότερο.

Συμμορφωθείτε με το 5.6
Μέθοδος V-block

Η αντίσταση θα δοκιμαστεί σε DC 500V για 60 δευτερόλεπτα.

Διηλεκτρικός
Αντοχή
Δυναμικό

Δεν υπάρχουν ενδείξεις μηχανικής ζημιάς από φλας, δημιουργία τόξου

ή βλάβη μόνωσης.

Συμμορφωθείτε με το 5.7
Σταθερή πίεση, μέθοδος V-block

Η αντίσταση θα δοκιμαστεί στο δυναμικό AC αντίστοιχα για 60 δευτερόλεπτα. (Βλέπε πίνακα-1)

Υπερφόρτωση παλμών

Εντός ±(2%+0,05Ω)

Συμμορφωθείτε με το 5.8

Ονομαστική τάση X 4 φορές, 10000 κυκλ. (1 δευτ. ON, 25 δευτ. OFF)

Αλλά να μην υπερβαίνει τη μέγιστη παλμική τάση. (Βλέπε πίνακα-1)

Τερματική αντοχή

Δεν υπάρχουν ενδείξεις μηχανικής βλάβης.

Συμμορφωθείτε με την 6.1

Αντοχή σε εφελκυσμό

mm
Διάμετρος

Δύναμη εφελκυσμού N(kgf)

Φορά

Φ0,38mm~0,50mm

5 (0,51)

10±1
δεύτερος

Φ0,50mm~0,68mm

10 (1.02)

Ισχύς στρέψης: Για να κάμψετε το καλώδιο του ηλεκτροδίου στο σημείο περίπου 6mm~6,5mm από το σώμα της αντίστασης. περίπου 0,75 mm ακτίνες καμπυλότητας έως 90°, πιάστε το σύρμα σε απόσταση 1,2±0,4 mm από το άκρο του σημείου κάμψης και περιστρέψτε το ( δεξιόστροφα ) κατά 360 μοίρες κάθετα στον άξονα της αντίστασης με ταχύτητα 5 δευτερολέπτων ανά στροφή και κάντε το ίδιο αριστερόστροφα πάλι που αποτελούν ολόκληρη στροφή. Επαναλάβετε τη στροφή για 2 φορές χωρίς να προκαλέσετε σπάσιμο και χαλάρωση.

Είδος	Εκτέλεση	Μέθοδοι δοκιμής (Συμμορφώνονται με το JIS C 5202)
Αντοχή στη θερμότητα συγκόλλησης	Εντός ±(1%+0,05Ω) Δεν υπάρχουν ενδείξεις μηχανικής βλάβης.	Συμμορφωθείτε με την 6.4 350±10℃, 3±1 δευτ Μετά τη δοκιμή αφήστε για 0,5 ώρα.
Συγκολλησιμότητα	Καλυμμένο με νέα συγκόλληση κατά 95% τουλάχιστον.	Συμμορφωθείτε με το 6.5 Θερμοκρασία δοκιμής συγκόλλησης: 255±5℃ Χρόνος εμβάπτισης στη συγκόλληση: 3±1,0 s
Αντοχή σε διαλύτη	Καμία αλλοίωση της προστατευτικής επίστρωσης και των σημάνσεων.	Συμμορφωθείτε με την 6.9 Τα δείγματα βυθίζονται πλήρως σε λουτρό ισοπροαλκοόλης για 3 λεπτά με υπερήχους.
Κύκλος θερμοκρασίας	Εντός ±(1%+0,05Ω) Δεν υπάρχουν ενδείξεις μηχανικής βλάβης.	Συμμορφωθείτε με το 7.4 Χαμηλή πλευρά: -55℃/30 λεπτά, Θερμοκρασία δωματίου: 10 έως 15 λεπτά Υψηλή πλευρά: 80℃/30 λεπτά, Θερμοκρασία δωματίου: 10 έως 15 λεπτά 5 κύκλοι
Φορτώστε τη διάρκεια ζωής σε υγρασία	Εντός ±(5%+0,05Ω)	Συμμορφωθείτε με το 7.9 40±2℃, 90 έως 95% RH, 1000h Ονομαστική τάση (90 λεπτά ON, 30 λεπτά OFF)
Διάρκεια ζωής φορτίου	Εντός ±(5%+0,05Ω)	Συμμορφωθείτε με την 7.10 70±3℃, 1000h Ονομαστική τάση (90 λεπτά ON, 30 λεπτά OFF)
